Układ hydrauliczny w ciągniku to kluczowy element, który umożliwia podnoszenie, opuszczanie i sterowanie maszynami towarzyszącymi, takimi jak pługi, siewniki czy rozrzutniki. Awaria podnośnika może całkowicie unieruchomić pracę w gospodarstwie, a zdiagnozowanie problemu wymaga systematycznego podejścia. W niniejszej artykule omówimy najczęstsze przyczyny, dla których podnośnik w ciągniku przestaje działać, skupiając się na objawach, diagnostyce oraz możliwych naprawach.
Najczęstsze objawy problemów z podnoszeniem
Zanim przystąpimy do szczegółowej diagnostyki, warto dokładnie zaobserwować zachowanie maszyny. Prawidłowa identyfikacja symptomów to połowa sukcesu w procesie naprawy. Typowe objawy problemów z podnoszeniem to:
- Podnośnik nie reaguje na polecenia: Dźwignia rozdzielacza zostaje przesunięta w pozycję podnoszenia, ale ramiona (TUZ) pozostają w dole, nawet bez obciążenia. Po prostu nic się nie dzieje ani nic nie drgnie.
- Słyszalne niepokojące dźwięki podczas pracy: Wycie, rzężenie lub zgrzytanie dobiegające z okolic skrzyni biegów i pompy hydraulicznej, często nasilające się przy próbie podniesienia ciężkiej maszyny. Może to świadczyć o kawitacji lub zatarciu łożysk pompy.
- Niewłaściwe podnoszenie lub opadanie: Podnośnik podnosi maszynę skokowo (szarpie), a po zgaszeniu silnika lub wciśnięciu sprzęgła ramiona natychmiast opadają. Świadczy to o braku szczelności w układzie utrzymującym ciśnienie.
- Brak ciśnienia w układzie hydraulicznym: Wyjścia hydrauliki zewnętrznej (szybkozłącza) nie mają siły wywrócić przyczepy, co ewidentnie wskazuje na globalny spadek wydajności układu.
W niektórych ciągnikach mogą występować specyficzne problemy. Na przykład, w Case MX 135, jeśli po przełączeniu rewersu do przodu lub do tyłu ramiona podnośnika idą do góry, a po wciśnięciu pedału sprzęgła lub przełączeniu na N same opadają, może być potrzebna kalibracja. W przypadku, gdy po wielu próbach kalibracji problem nadal występuje, a dodatkowo pojawiają się błędy w systemie diagnostycznym (np. 0, n, 0, e, 0), może to wskazywać na problem elektroniczny lub czujnika, który mógł pojawić się po uruchomieniu ciągnika w niskiej temperaturze (np. -15 stopni Celsjusza) lub po holowaniu innej maszyny.
Innym przykładem jest ciągnik C4011, w którym podnośnik przestał działać po podpięciu rozrzutnika. Najdziwniejsze jest to, że podnośnik podnosi przy wyłączonym WOM-ie i jeździe do przodu, ale po załączeniu WOM-u pompa hydrauliczna nie rusza. Poziom oleju jest w normie, a próby "patentów" z szybkim opuszczaniem podnośnika czy szarpaniem nie przynoszą rezultatu. Taka sytuacja może wskazywać na problem z napędem pompy hydraulicznej, który jest sprzężony z WOM-em, lub z zaworem sterującym przepływem oleju, gdy WOM jest aktywny.
Główne przyczyny braku podnoszenia podnośnika

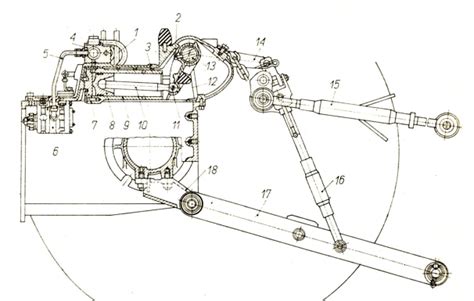

Układ hydrauliczny składa się z kilku kluczowych elementów: pompy zębatej, rozdzielacza, cylindra z tłokiem, zaworów bezpieczeństwa oraz rurek i uszczelnień. Awaria któregokolwiek z tych podzespołów może być przyczyną problemów z podnoszeniem.
Uszkodzona pompa hydrauliczna
Pompa hydrauliczna to serce całego układu. W wielu ciągnikach, np. w Ursusie C-330, jest to pompa zębata umieszczona w tylnym moście. Z biegiem lat i przepracowanych motogodzin, zęby kół zębatych oraz korpus pompy ulegają wycieraniu. Powstają luzy, przez które olej ucieka z powrotem do misy, zamiast być tłoczonym pod ciśnieniem do rozdzielacza. Zużyta pompa nie jest w stanie wytworzyć nominalnego ciśnienia (np. około 11-12 MPa w C-330 lub około 160 atmosfer w C-360), co skutkuje brakiem siły udźwigu. Jeśli pompa pompuje, bo przelewa się olej w zbiorniku, ale podnośnik nie reaguje, oznacza to, że pompa pracuje, ale nie generuje odpowiedniego ciśnienia. Generalnie musisz sprawdzić, czy oś pompy się obraca. W przypadku problemów z podnoszeniem ciężkich maszyn (np. siewnik), zużyta pompa jest głównym podejrzanym.
Nierzadko problemem może być również zanieczyszczenie. W jednym z przypadków w ciągniku C360 okazało się, że kosz ssący pompy był bardzo zabrudzony. Po jego wymyciu podnośnik zaczął działać prawidłowo.
Nieszczelności w układzie

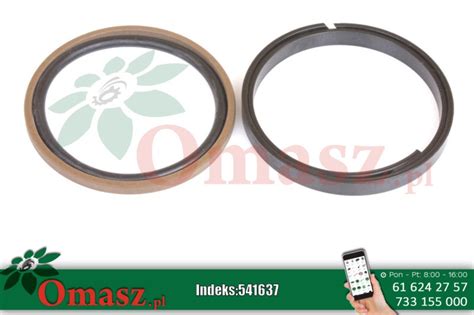

Nawet w sprawna pompa nie pomoże, jeśli układ nie potrafi utrzymać ciśnienia. Nieszczelności mogą występować w kilku miejscach. Najczęściej zużyciu ulegają uszczelniacze (manszety lub pierścienie żeliwne) na tłoku w cylindrze podnośnika. Gdy są one wytarte, olej tłoczony do cylindra przecieka bokami z powrotem do skrzyni, a ramiona opadają. Innym newralgicznym punktem są o-ringi na rurce łączącej pompę z rozdzielaczem oraz sam zawór bezpieczeństwa, który może się zaciąć w pozycji otwartej przez opiłki metalu lub brud, przepuszczając olej bez generowania ciśnienia. Zdejmij przewód zasilający i sprawdź, czy podaje olej. Jeśli podaje, a podnośnik nadal nie działa, sprawdź zawór bezpieczeństwa przy rozdzielaczu. Ten objaw odpowiada tej usterce.
Problemy z rozdzielaczem
Rozdzielacz kieruje strumieniem oleju. Wewnątrz znajdują się precyzyjnie spasowane suwaki. Jeśli olej był rzadko wymieniany i zawierał zanieczyszczenia, suwaki ulegają porysowaniu. Powstają mikroszczeliny, przez które ucieka ciśnienie. Zdarza się również, że zanieczyszczenia fizycznie blokują suwak, który nie może wrócić na swoje miejsce, lub zacinają zawór przelewowy w rozdzielaczu. W efekcie, mimo pracy pompy, olej krąży w obiegu jałowym. Jeśli podnośnik przestał nagle podnosić, warto wymontować zawór przepustowy i przemyć wszystkie jego elementy olejem napędowym, pamiętając, aby nie pogubić części i zmontować go tak, jak był.
Podnośnik działa na zimnym oleju, a przestaje na ciepłym
To jeden z najbardziej klasycznych i najczęściej zgłaszanych problemów. Rano, po odpaleniu ciągnika, podnośnik działa bez zarzutu. Jednak po godzinie pracy, gdy traktor się rozgrzeje, podnośnik słabnie, aż w końcu całkowicie odmawia posłuszeństwa.
Kluczowym czynnikiem jest temperatura oleju i jego lepkość. Zimny olej przekładniowo-hydrauliczny jest gęsty. Ta gęstość sprawia, że olej jest w stanie uszczelnić wyrobione luzy w pompie hydraulicznej, na suwakach rozdzielacza czy na pierścieniach tłoka. Układ „na zimno” potrafi jeszcze wygenerować odpowiednie ciśnienie. Gdy ciągnik pracuje, olej nagrzewa się od tarcia w skrzyni biegów i samej pracy hydrauliki. Ciepły olej staje się rzadki, niemal jak woda. W tym stanie z łatwością przeciska się przez wszelkie szczeliny i wyrobione elementy. Pompa traci swoją wydajność objętościową, a ciśnienie drastycznie spada. Jeśli podnośnik podnosi na zimnym, a przestaje na ciepłym, jest to ostateczny dowód na skrajne zużycie elementów tłoczących (pompy) lub sterujących (rozdzielacza).
Jak krok po kroku zdiagnozować problem z hydrauliką
Zamiast wymieniać części w ciemno, co jest kosztowne i czasochłonne, należy przeprowadzić systematyczną diagnostykę:
- Sprawdzenie poziomu oleju hydraulicznego: To absolutna podstawa. Wyjmij miarkę (bagnet) ze skrzyni biegów (np. w C-330 znajduje się na pokrywie skrzyni biegów, tuż przed siedzeniem kierowcy). Ciągnik powinien stać na równym podłożu, a silnik musi być zgaszony. Poziom oleju powinien znajdować się między dolną a górną kreską na miarce. Jeśli oleju jest za mało, pompa będzie zasysać powietrze, co objawia się wyciem i brakiem podnoszenia. Upewnij się też, że olej nie jest spieniony (co świadczy o nieszczelności na ssaniu) lub zmieszany z wodą (szara emulsja). Pamiętaj, że w C-330 układ hydrauliczny korzysta z tego samego oleju co skrzynia biegów i tylny most.
- Testowanie ciśnienia pompy hydraulicznej: Do wyjścia hydrauliki zewnętrznej (złącze z tyłu ciągnika) podłącz manometr o zakresie do 20-25 MPa. Uruchom silnik, rozgrzej olej i podaj ciśnienie na złącze. Prawidłowe ciśnienie powinno wynosić około 11-12 MPa (lub około 160 atmosfer). Jeśli manometr pokazuje 5 MPa lub mniej, problem leży w pompie, zaworze bezpieczeństwa lub rozdzielaczu.
- Weryfikacja nieszczelności cylindra (test opadania): Podnieś ciężką maszynę (np. pług), zgaś silnik i zostaw dźwignię w pozycji neutralnej. Jeśli maszyna szybko opada, a z okolic „plecaka” (pokrywy podnośnika) nie widać wycieków zewnętrznych, oznacza to uszkodzone uszczelnienia na tłoku cylindra lub nieszczelny zawór w rozdzielaczu.
- Analiza działania rozdzielacza: Jeśli pompa daje dobre ciśnienie na wyjściu zewnętrznym, ale ramiona TUZ nie podnoszą, problem jest zlokalizowany wewnątrz rozdzielacza (zacięty suwak, pęknięta sprężyna) lub w rurce łączącej rozdzielacz z cylindrem.
Jak ustawić i nabić ciśnienie w zbiorniku wyrównawczym, przeponowym, w układzie zamkniętym.
Tabela diagnostyczna
Poniżej przedstawiono podsumowanie typowych objawów wraz z prawdopodobnymi przyczynami i zalecanymi działaniami naprawczymi:
| Objaw usterki | Prawdopodobna przyczyna | Zalecane działanie naprawcze |
|---|---|---|
| Podnośnik w ogóle nie reaguje, brak ciśnienia na szybkozłączu | Brak oleju, ścięty klin na napędzie pompy, zacięty zawór bezpieczeństwa | Sprawdzić poziom oleju, zweryfikować napęd pompy, wyczyścić lub wymienić zawór |
| Działa na zimnym oleju, nie działa na ciepłym | Skrajnie zużyta pompa hydrauliczna lub rozdzielacz | Wymiana pompy na nową, regeneracja lub wymiana rozdzielacza |
| Ramiona opadają po wciśnięciu sprzęgła / zgaszeniu silnika | Zużyte pierścienie/manszety tłoka, rysy na gładzi cylindra | Demontaż pokrywy, wymiana uszczelnień tłoka, ewentualnie wymiana cylindra |
| Podnoszenie odbywa się skokowo, słychać wycie | Zapchany filtr oleju, pompa zasysa powietrze, mało oleju | Czyszczenie filtra magnetycznego i siatkowego, uzupełnienie oleju |
| Podnośnik w C4011 nie działa przy włączonym WOM-ie | Problem z napędem pompy hydraulicznej przy załączonym WOM-ie, zawór sterujący | Sprawdzenie sprzęgła/napędu pompy przy WOM-ie, weryfikacja zaworów |
| Podnośnik w Case MX 135 podnosi przy rewersie, opada przy sprzęgle/N | Błąd kalibracji, usterka czujnika, problem elektroniczny | Ponowna kalibracja, diagnostyka kodów błędów, sprawdzenie czujników |
Kiedy konieczna jest naprawa lub wymiana elementów hydrauliki
Po postawieniu diagnozy nadchodzi czas na decyzje serwisowe. Jeśli problemem jest opadanie podnośnika, często wystarczy zdjąć pokrywę i wymienić same uszczelnienia tłoka. Koszt takich pierścieni to zaledwie kilkadziesiąt złotych, a naprawa przywraca pełną sprawność. Jeśli zdiagnozowałeś, że podnośnik słabnie na rozgrzanym oleju, wymiana pompy jest nieunikniona. Obecnie na rynku dostępne są pompy wzmacniane (często o aluminiowych korpusach, o większym wydatku rzędu 32 l/min w porównaniu do oryginalnych 20 l/min), które znacznie poprawiają komfort pracy. Rozdzielacz również jest elementem, który po kilkudziesięciu latach pracy lepiej wymienić na nowy lub oddać do profesjonalnej regeneracji. Próby domowego szlifowania suwaków zawsze kończą się fiaskiem.
Koszty naprawy hydrauliki nie są wygórowane w porównaniu do zachodnich ciągników. Nowa, dobrej jakości pompa to wydatek rzędu 200-400 zł, nowy cylinder z tłokiem około 300 zł, a regeneracja rozdzielacza to koszt około 400-600 zł. W przypadku C360, jeśli pompa okaże się do wymiany, można założyć pompę od Zetora (szczegółów ani modelu nie pamiętamy, bo robił to mechanik), co, jak pokazała praktyka, znacznie poprawiło szybkość podnoszenia i udźwig. Warto zawsze inwestować w części od sprawdzonych producentów, unikając najtańszych zamienników, które mogą nie trzymać parametrów ciśnieniowych.
Często zadawane pytania (FAQ)
Jak sprawdzić poziom oleju hydraulicznego w ciągniku?
Aby sprawdzić poziom oleju, użyj miarki (bagnetu) znajdującej się na pokrywie skrzyni biegów, tuż przed siedzeniem kierowcy (np. w Ursusie C-330). Ciągnik powinien stać na równym podłożu, a silnik musi być zgaszony. Poziom oleju powinien znajdować się między dolną a górną kreską na miarce. Pamiętaj, że w wielu starszych ciągnikach układ hydrauliczny korzysta z tego samego oleju co skrzynia biegów i tylny most.
Co zrobić, gdy podnośnik nie działa w ogóle?
Jeśli podnośnik całkowicie nie reaguje, zdiagnozuj problem zgodnie z opisanymi wcześniej krokami. Zacznij od sprawdzenia poziomu oleju i upewnienia się, że napęd pompy jest włączony (np. dźwignia z lewej strony obudowy skrzyni). Następnie sprawdź ciśnienie manometrem. Jeśli ciśnienia brak, problemem może być ścięty napęd pompy, całkowicie rozsypana pompa lub zablokowany w pozycji otwartej zawór bezpieczeństwa.
Jakie są koszty naprawy hydrauliki w ciągniku?
Koszty mogą się różnić w zależności od stopnia uszkodzenia i wyboru części. Drobne naprawy, takie jak wymiana uszczelniaczy tłoka czy o-ringów, zamkną się w kwocie 50-100 zł. Poważniejszy remont, obejmujący wymianę pompy na wzmacnianą, zakup nowego cylindra i regenerację rozdzielacza, może wynieść od 1000 do 1500 zł. Jest to jednak inwestycja, która przywraca ciągnikowi pełną użyteczność na wiele lat.
Jak często należy wymieniać olej hydrauliczny?
Zaleca się wymianę oleju przekładniowo-hydraulicznego co około 1000-1200 motogodzin, jednak nie rzadziej niż co 2-3 lata. W przypadku intensywnej pracy w zapyleniu lub częstego pożyczania maszyn z siłownikami (co powoduje mieszanie się olejów), interwał ten warto skrócić.
