Pasek klinowy to niezwykle ważny, choć często niedoceniany element wielu maszyn, od samochodów, przez pralki, po ciężki sprzęt rolniczy i przemysłowy. W kosiarkach ogrodowych i traktorkach kosiarkach pełni on kluczową funkcję w przenoszeniu napędu zarówno na układ jezdny, jak i na zespół tnący. Bez sprawnego paska klinowego prawidłowe działanie urządzenia jest niemożliwe. W tym artykule przyjrzymy się bliżej budowie, działaniu, rodzajom oraz zasadom wymiany i konserwacji pasków napędowych w kosiarkach traktorkach.
Budowa i działanie paska klinowego

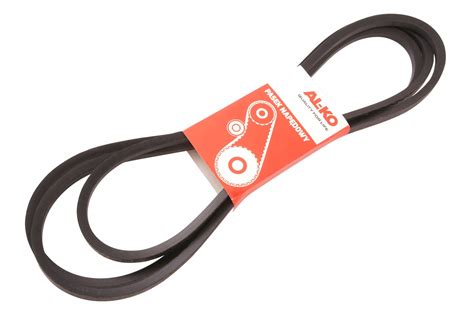

Pasek klinowy ma postać pasa wykonanego ze specjalnie utwardzonej, elastycznej gumy, który ułożony jest najczęściej w kształt trapezu. Wprawia on w ruch i łączy motorycznie poszczególne części maszyny. Główne parametry, które rozróżniają poszczególne modele to: długość, szerokość oraz profil pasa. Nie bez znaczenia jest również zastosowany materiał, z którego zbudowana została ta część, a także cena i producent.
Pasek klinowy, w połączeniu z kołem pasowym, tworzy przekładnię, która jest głównym elementem przenoszenia ruchu z silnika. Jeśli pas jest sprawny i dobrze dopasowany, wszystkie elementy działają w sposób płynny i są w stanie znieść spore obciążenia.
Warstwy paska klinowego
Każdy pasek klinowy do kosiarki ma przekrój w kształcie trapezu i składa się z trzech warstw:
- Warstwa nośna: Na nią składają się linki wykonane z materiałów takich jak poliester, aramid czy stal. Odpowiada ona za przenoszenie sił naciągu.
- Warstwa podatna: Odpowiedzialna za elastyczność paska, składa się zwykle z mieszanek gumy oraz kauczuku.
- Warstwa osnowy: Ma za zadanie chronić pasek przed olejami, zmianami temperatury i innymi szkodliwymi czynnikami zewnętrznymi.
Rodzaje pasków klinowych
Generalnie paski klinowe do kosiarek można podzielić na dwa rodzaje:
- Paski klasyczne: Najbardziej popularne, charakteryzują się standardowym profilem klinowym.
- Paski zębate: Posiadają uzębienie na wewnętrznej i zewnętrznej stronie, co pozwala im znacznie lepiej rozłożyć siły i sprawia, że są dużo bardziej wytrzymałe. Występują również pasy dwustronnego działania.
Parametry pasków klinowych i ich oznaczenia
Poszczególne modele pasków klinowych różnią się od siebie długością oraz szerokością. W opisach długości pasków klinowych można spotkać następujące skróty:
- Li = Długość wewnętrzna
- La = Długość zewnętrzna
- Lw / Lp = Długość robocza
- Ld = Długość normatywna (Ld = Lw/Lp)
Przykłady oznaczeń szerokości
- Szerokość: 13mm (1/2")
- Grubość: 17mm (5/8")
W ofercie pasków klinowych dostępne są różne szerokości, a każdy produkt jest dokładnie opisany, by umożliwić precyzyjne określenie, jaki model najlepiej sprawdzi się dla danego urządzenia.
Wybór odpowiedniego paska napędowego
Przed zakupem nowego paska do kosiarki, należy zwrócić uwagę na model posiadanego sprzętu, który podpowie, jakiego paska potrzebujemy. Traktory ogrodowe często wymagają kilku pasków, w zależności od modelu, do obsługi zarówno systemu napędowego, jak i zespołu tnącego. Jeśli nie jesteś pewien, który pasek pasuje do Twojego modelu, warto sprawdzić numer części na rysunku technicznym.
Jak mierzyć paski klinowe
W ofercie można znaleźć oryginalne paski napędowe do traktorów ogrodowych Husqvarna, które są zaprojektowane tak, aby zapewnić płynną pracę maszyny, gwarantując trwałość i precyzyjne dopasowanie. Dostępne są również paski od uznanych marek, takich jak Stiga, Castel Garden czy MTD.
Specjalistyczne paski
- Pasek napędu jazdy MTD 754-0492 to solidne i niezawodne rozwiązanie, zapewniające efektywny transfer mocy między silnikiem a wariatorem, co przekłada się na optymalną pracę traktora. Wzmocnienie kevlarowe gwarantuje długą żywotność i odporność na uszkodzenia.
- Solidny pasek napędu jazdy marki PIX, wzmocniony kevlarowo, również zapewnia efektywny transfer mocy między silnikiem a wariatorem w traktorkach kosiarkach MTD, charakteryzując się długą żywotnością i wszechstronną kompatybilnością z wieloma modelami.
Wymiana i konserwacja paska klinowego
Wymiana zużytych lub uszkodzonych pasków jest kluczowa dla utrzymania prawidłowej transmisji mocy i unikania wibracji lub poślizgów. Bardzo często sam producent określa maksymalny czas żywotności tej części kosiarki. Jednak, jeżeli taki limit nie zostanie określony, warto samodzielnie obserwować zużycie paska klinowego.
Kiedy wymieniać pasek klinowy?
Nie da się dokładnie określić, kiedy należy dokonać wymiany paska klinowego w kosiarkach. Najważniejsze, by stale kontrolować jego stan i nie dopuścić do zerwania, które mogłoby doprowadzić do poważniejszej awarii. Na jego eksploatację składają się różne czynniki, takie jak częstotliwość i warunki pracy maszyny (temperatura, zanieczyszczenia).
Sygnały zużycia
Głównym sygnałem alarmowym zużycia paska klinowego jest hałas, słyszalny podczas pracy urządzenia, zwłaszcza w niskich temperaturach lub wysokiej wilgotności. Charakterystyczny pisk zużytego paska klinowego ciężko pomylić z czymkolwiek innym. Oznacza to, że gumowa warstwa paska jest już na tyle wytarta, że nie ślizga się on równomiernie i gładko na kołach pasowych i rolkach. Przyczyną pisków może być także słabe naprężenie bądź zanieczyszczenie powierzchni paska resztkami paliwa lub olejem.
Kondycję paska należy ocenić podczas regularnych przeglądów. Przyglądając się kondycji paska podczas przeglądu, można dostrzec mikropęknięcia pojawiające się na stronie roboczej. W tym celu należy dokładnie przejrzeć całą powierzchnię, wyginając go w miejscach, gdzie znajdują się wgłębienia rowków.
Przedłużenie żywotności paska
Choć pasek klinowy podlega naturalnej eksploatacji, możemy wpłynąć na przedłużenie jego żywotności. O trwałości tej części świadczy nie tylko jakość wykonania, ale także intensywność użytkowania. Żywotność paska klinowego z pewnością przedłuży właściwa i uważna konserwacja. Jeśli zadbamy o to, by pasek klinowy w kosiarce był utrzymany w czystości i odpowiednio napięty, z pewnością posłuży nam dłużej, dlatego istotne jest systematyczne regulowanie stopnia naciągnięcia.
Jak mierzyć paski klinowe
Wskazówki montażowe
- Podczas instalacji, pasek klinowy nie powinien być zbyt mocno wyginany, by nie naruszyć jego struktury.
- Ważne jest, by przed montażem sprawdzić ustawienie kół pasowych i zadbać o wygładzenie ich powierzchni.
Wymiana paska klinowego w kosiarce nie jest kosztowną inwestycją, a jednocześnie przy odrobinie wprawy można dokonać jej samodzielnie. Pamiętajmy jednak, że wybór autoryzowanego sprzętu czy części do traktorka ogrodowego to nie wszystko. Powinniśmy dbać o to, by pasek był poprawnie zamontowany i naciągnięty. W ten sposób przedłużymy jego żywotność.
