Ten artykuł to kompleksowy przewodnik DIY, który krok po kroku wyjaśnia, jak samodzielnie wymienić pasek w traktorku ogrodowym Husqvarna. Wielu właścicieli traktorków ogrodowych Husqvarna staje przed dylematem, gdy pasek napędowy lub pasek agregatu tnącego odmawia posłuszeństwa. Z mojego doświadczenia wiem, że wymiana paska, choć na pierwszy rzut oka może wydawać się skomplikowana, jest zadaniem, któremu przeciętny użytkownik może podołać samodzielnie, oszczędzając na kosztownym serwisie.
Kiedy należy wymienić pasek napędzający noże?
Zanim zabierzesz się za wymianę, kluczowe jest rozpoznanie sygnałów ostrzegawczych, które wysyła Twój traktorek. Typowe objawy zużycia paska to przede wszystkim spadek wydajności koszenia, co objawia się nierównym cięciem trawy lub koniecznością kilkukrotnego przejazdu w tym samym miejscu. Często pojawiają się również piski lub szumy, zwłaszcza podczas pracy pod obciążeniem, co wskazuje na ślizganie się paska. Wizualnie możesz zauważyć widoczne pęknięcia, strzępienie, nadmierne rozciągnięcie, a nawet brak fragmentów paska. Zużyty pasek ma tendencję do spadania z kół pasowych, szczególnie przy zmianie obciążenia lub rozłączaniu napędu. Jeśli pasek napędzający zespół tnący w traktorze ogrodowym Husqvarna jest uszkodzony lub się ślizga, należy go wymienić.
Rodzaje pasków w traktorkach Husqvarna
Warto zrozumieć, że w traktorkach Husqvarna, podobnie jak w większości maszyn tego typu, występują co najmniej dwa główne paski, a każdy z nich pełni inną funkcję i wymaga nieco innej procedury wymiany. Mamy więc pasek napędu jazdy, który jest odpowiedzialny za przenoszenie mocy z silnika na koła, umożliwiając traktorkowi poruszanie się. Drugi to pasek agregatu tnącego (lub pasek napędu noży), który napędza noże kosiska, odpowiadając bezpośrednio za funkcję koszenia. Choć oba są paskami klinowymi, ich lokalizacja, długość i często sposób montażu są różne. Niniejszy przewodnik skupia się na wymianie paska napędzającego noże.

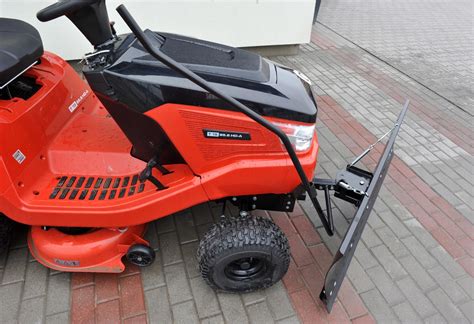

Bezpieczeństwo przede wszystkim: Przygotowanie stanowiska pracy
Bezpieczeństwo to absolutny priorytet. Zanim w ogóle pomyślisz o zdjęciu pierwszego elementu traktorka, musisz odpowiednio przygotować stanowisko pracy i upewnić się, że maszyna jest w pełni unieruchomiona. Zacznij od ustawienia traktorka na równej, stabilnej powierzchni. Upewnij się, że masz wystarczająco dużo miejsca do pracy wokół maszyny. Następnie zaciągnij hamulec postojowy, aby zapobiec niekontrolowanemu ruchowi. Kolejnym krokiem jest wyłączenie silnika i wyjęcie kluczyka ze stacyjki. To absolutna podstawa. Dodatkowo, aby mieć pewność, że silnik nie uruchomi się przypadkowo, odłącz przewód od świecy zapłonowej. To prosta, ale niezwykle skuteczna metoda zabezpieczenia. Na koniec, dla ochrony rąk, załóż rękawice ochronne.

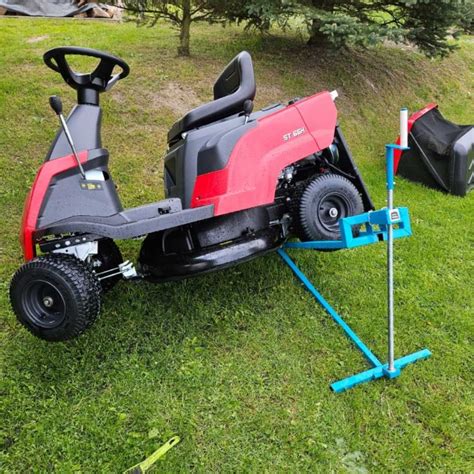

Niezbędne narzędzia
Posiadanie odpowiednich narzędzi to połowa sukcesu. Zanim zaczniesz, upewnij się, że masz pod ręką podstawowy zestaw, który ułatwi Ci pracę. Będą to przede wszystkim klucze nasadowe i płaskie w różnych rozmiarach, które pasują do śrub i nakrętek w Twoim traktorku. Przydadzą się również śrubokręty (krzyżakowy i płaski), a w niektórych przypadkach szczypce. Czasami pomocny może być również mały łom lub solidny pręt do podważania.
Jak dobrać idealny pasek napędzający noże?
Prawidłowy dobór paska to absolutna podstawa dla prawidłowego funkcjonowania traktorka i jego długowieczności. Niewłaściwy pasek, nawet jeśli uda Ci się go zamontować, może prowadzić do jego szybkiego zużycia, spadania, a co gorsza, do uszkodzenia innych, często znacznie droższych podzespołów.
Identyfikacja modelu traktorka
Aby dobrać odpowiedni pasek, musisz znać dokładny model traktorka oraz jego numer seryjny. Te kluczowe informacje znajdziesz na tabliczce znamionowej. W większości traktorków Husqvarna tabliczka ta jest umieszczona w łatwo dostępnym miejscu, najczęściej pod siedzeniem. Czasami może być również na ramie pod maską lub w okolicy deski rozdzielczej.
Wybór paska: Oryginał czy zamiennik?
Kuszące może być kupno najtańszego paska dostępnego na rynku, ale z mojego doświadczenia wiem, że to zazwyczaj fałszywa oszczędność. Niskiej jakości paski szybko się zużywają, rozciągają, pękają, a co za tym idzie, często spadają, przerywając pracę i frustrując użytkownika. Mogą również nie pasować idealnie do kół pasowych, co prowadzi do ich szybszego zużycia. Inwestycja w oryginalny pasek Husqvarna lub sprawdzony, wysokiej jakości zamiennik od renomowanego producenta to gwarancja trwałości, prawidłowego dopasowania i bezproblemowej pracy.
Przykładowy pasek: Husqvarna Rider L&G A-5895312-01
Pasek Husqvarna Rider L&G A-5895312-01 to wysokiej jakości pasek napędowy, często wykorzystywany w traktorach ogrodowych i riderach Husqvarna, Jonsered oraz Zenoah. Odpowiada za płynne przeniesienie mocy z silnika na układ jezdny lub osprzęt roboczy, zapewniając efektywne koszenie. Jest to klinowy pasek napędowy o wzmocnionej konstrukcji, zaprojektowany specjalnie do maszyn ogrodniczych klasy premium. Wysoka odporność na rozciąganie, ścieranie i pękanie sprawia, że jest idealny do maszyn pracujących w trudnych warunkach.
Pasek ten montowany jest w układzie napędowym riderów i traktorów ogrodowych, pełniąc funkcję paska napędu jazdy lub paska napędzającego agregat tnący. Ze względu na precyzyjnie dobrane wymiary i typ przekroju, pasek idealnie współpracuje z oryginalnymi kołami pasowymi, zapewniając właściwe napięcie i kąt pracy. Jedną z najważniejszych cech paska Husqvarna Rider L&G A-5895312-01 są dokładnie określone wymiary robocze, które gwarantują jego pełną kompatybilność z wymienionymi modelami maszyn. Szerokość 13 mm zapewnia idealne dopasowanie do rowków kół pasowych, co zmniejsza ryzyko poślizgu i nieprawidłowego układania się paska podczas pracy.
Pasek ten stanowi również bezpośredni zamiennik dla wielu numerów oryginalnych części: 506988301, 531007572, 531008036, 522930301 oraz 589531201. Pasuje między innymi do maszyn Zenoah FMZ130 i FMZ1400T, a także nowocześniejszych modeli, takich jak FR 2218 A 4x4, FR 2218 FA, FR 2218 FA 4x4 (Current), FR 2218 FA2, FR 2218 FA2 4x4, FR 2318 FA, FR 2318 FA 4x4, FR 2318 FA2 i FR 2318 FA2 4x4. Kompatybilność obejmuje także popularne ridery Husqvarna: R15T, Rider 13, Rider 15, Rider 16, Rider 18, Rider 155, Rider 175, Rider 850 oraz R322T.
Wymiana paska napędu agregatu tnącego
Wymiana paska agregatu tnącego to jedna z częstszych czynności serwisowych. Choć wymaga precyzji i uwagi, jest w pełni wykonalna w warunkach domowych.
Dostęp do paska
Pierwszym krokiem jest uzyskanie dostępu do paska. W większości modeli Husqvarna wymaga to demontażu osłon na kosisku. Zazwyczaj są to plastikowe lub metalowe osłony, mocowane na śruby lub zatrzaski. W niektórych, bardziej zaawansowanych modelach (np. TC112, TC114), może być konieczny demontaż całego agregatu tnącego. Agregat jest zazwyczaj podwieszony na ramie traktorka i mocowany za pomocą sworzni lub dźwigni.
Demontaż starego paska
Pasek agregatu tnącego jest utrzymywany w odpowiednim napięciu przez rolkę napinającą. Aby go zdjąć, musisz poluzować ten napinacz. Zazwyczaj odbywa się to poprzez odkręcenie śruby mocującej rolkę lub odciągnięcie sprężyny napinającej. Gdy pasek jest luźny, ostrożnie zdejmij stary pasek z kół pasowych.

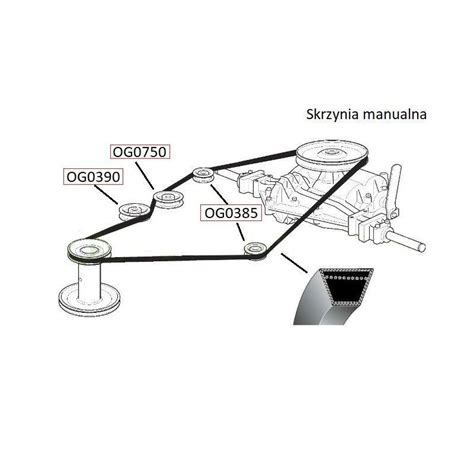

Montaż nowego paska: Schemat i napinanie
Nowy pasek musi być poprowadzony dokładnie zgodnie ze schematem. Schematy te często znajdują się w instrukcji obsługi, a czasami są nawet naklejone na obudowie kosiska. Upewnij się, że pasek nie jest skręcony ani zagięty w żadnym miejscu. Pamiętaj, że oficjalne rysunki techniczne bywają czasem mało intuicyjne. Jeśli masz wątpliwości, poszukaj dodatkowych materiałów wizualnych, takich jak zdjęcia lub filmy instruktażowe dla Twojego konkretnego modelu traktorka na platformach takich jak YouTube. Gdy pasek jest już prawidłowo ułożony, należy go napiąć do odpowiedniego poziomu. Zazwyczaj odbywa się to poprzez ponowne dokręcenie śruby napinacza lub zwolnienie sprężyny. Pamiętaj, aby nie naciągać paska zbyt mocno, ponieważ może to skrócić jego żywotność i obciążyć łożyska. Po napięciu paska ponownie zamontuj wszystkie zdemontowane osłony i elementy agregatu tnącego. Upewnij się, że wszystkie śruby są solidnie dokręcone, a elementy są stabilne.
Jak wymienić pasek napędowy przekładni w kosiarce samojezdnej Husqvarna 54"
Szczegółowe instrukcje wymiany dla wybranych modeli Husqvarna
Wymiana paska napędowego zespołu tnącego w traktorze ogrodowym zależy od modelu produktu. Poniżej przedstawiono instrukcje dla najpopularniejszych modeli:
Modele TC112, TC114
- Zdemontować zespół tnący.
- Usunąć zabrudzenia i trawę z obszaru obudowy łożysk, kół pasowych noży oraz z górnej powierzchni zespołu tnącego.
- Wykręcić śrubę (A) z podkładką (B) i wymontować koło pasowe bierne (C).
- Zdjąć pasek zespołu tnącego (D) z kół pasowych noży na zespole tnącym.
- Zamontować nowy zespół tnący, zachowując odwrotną kolejność czynności. Upewnić się, że pasek zespołu tnącego jest prawidłowo założony na wszystkie koła pasowe.
- UWAGA: Upewnić się, że pasek zespołu tnącego nie jest skręcony.
Modele TS112, TS114
- Zdemontować zespół tnący.
- Usunąć zabrudzenia i trawę z obszaru obudowy łożysk, kół pasowych noży oraz z górnej powierzchni zespołu tnącego.
- Wykręcić śrubę (A) z podkładką (B) i wymontować koło pasowe bierne (C).
- Zdjąć pasek zespołu tnącego (D) z kół pasowych noży na zespole tnącym.
- Zamontować nowy zespół tnący, zachowując odwrotną kolejność czynności. Upewnić się, że pasek zespołu tnącego jest prawidłowo założony na wszystkie koła pasowe.
- UWAGA: Upewnić się, że pasek zespołu tnącego nie jest skręcony.
Modele TS138L, TS 138
- Zaparkować na równym podłożu i zaciągnąć hamulec postojowy.
- Ustawić zespół tnący w najniższej pozycji. Usunąć zabrudzenia lub ściętą trawę z okolic trzpieni oraz z górnej powierzchni zespołu tnącego.
- Wymontować pasek napędowy (A) z koła pasowego sprzęgła (B) na wale silnika.
- Zdjąć pasek napędowy z kół pasowych trzpienia (C) i kół pasowych biernych (D).
- Zamontować pasek napędowy (A) wokół kół pasowych trzpienia.
- UWAGA: Umieścić pasek napędowy we wszystkich rowkach kół pasowych zespołu tnącego. Pasek napędowy może ulec uszkodzeniu, jeśli nie zostanie prawidłowo zamontowany.
- Zamontować pasek napędowy wokół kół pasowych biernych (C).
- Zamontować pasek napędowy wokół koła pasowego sprzęgła (D) na wale silnika.
- Ustawić zespół tnący w pozycji transportowej.
Modele TC138L, TC138
- Zaparkować na równym podłożu i zaciągnąć hamulec postojowy.
- Ustawić zespół tnący w najniższej pozycji. Usunąć zabrudzenia lub ściętą trawę z okolic trzpieni oraz z górnej powierzchni zespołu tnącego.
- Zdjąć pasek napędowy z koła pasowego sprzęgła (M), koła pasowego trzpienia (R) i wszystkich kół pasowych biernych (V).
- Założyć pasek napędowy na oba koła pasowe trzpienia (R) i koła pasowe bierne (V).
- Założyć pasek na koło pasowe sprzęgła (M).
- UWAGA: Sprawdzić, czy pasek jest prawidłowo poprowadzony we wszystkich rowkach koła pasowego urządzenia tnącego.
- Przesunąć dźwignię podnoszącą przystawki do najwyższego położenia.
Model TC242TX
- Zaparkować na równym podłożu i zaciągnąć hamulec postojowy.
- Ustawić zespół tnący w najniższej pozycji. Usunąć zabrudzenia lub ściętą trawę z okolic trzpieni oraz z górnej powierzchni zespołu tnącego.
- Wymontować pasek napędowy (A) z koła pasowego sprzęgła (B) na wale silnika.
- Zdjąć pasek napędowy z kół pasowych trzpienia (C) i kół pasowych biernych (D).
- Zamontować pasek napędowy (A) wokół kół pasowych trzpienia.
- UWAGA: Umieścić pasek napędowy we wszystkich rowkach kół pasowych zespołu tnącego. Pasek napędowy może ulec uszkodzeniu, jeśli nie zostanie prawidłowo zamontowany.
- UWAGA: Pasek napędowy należy obrócić o 180° w 2 położeniach (X), aby wyrównać go z kołami pasowymi.
Wymiana paska napędu jazdy
Wymiana paska napędu jazdy jest zazwyczaj nieco bardziej skomplikowana niż paska agregatu tnącego. Często wymaga lepszego dostępu do podwozia traktorka i może zająć więcej czasu. Dostęp do paska napędu jazdy bywa utrudniony. W wielu modelach konieczne jest uniesienie traktorka, na przykład na solidnych podnośnikach samochodowych lub specjalnych podjazdach. Pamiętaj o bezpiecznym podparciu maszyny, aby zapobiec jej zsunięciu. W niektórych przypadkach, aby uzyskać lepszy dostęp do obszaru paska, może być konieczny demontaż akumulatora, zbiornika paliwa lub innych elementów, które blokują widok i możliwość manipulacji. Pasek napędu jazdy jest zazwyczaj dłuższy i bardziej złożony w swoim przebiegu niż pasek kosiska. Jest on prowadzony między kołem pasowym silnika a kołem pasowym przekładni napędowej, przechodząc przez szereg rolek prowadzących i napinających. Dokładnie zlokalizuj cały przebieg paska. Podobnie jak w przypadku paska agregatu tnącego, musisz poluzować rolki napinające. Zdejmij zużyty pasek, zwracając szczególną uwagę na to, jak był ułożony na wszystkich kołach i rolkach. Montaż nowego paska napędu jazdy wymaga cierpliwości. Ułóż pasek na wszystkich kołach pasowych i rolkach prowadzących, upewniając się, że jest on prawidłowo osadzony w rowkach. Sprawdź, czy pasek nie jest skręcony w żadnym miejscu. Przejdź przez cały przebieg paska, upewniając się, że wszystkie elementy są na swoim miejscu, zanim zaczniesz go napinać. Czasami pomocne jest delikatne obracanie kołami pasowymi, aby pasek lepiej się ułożył.
Testowanie i regulacja po wymianie
Po zamontowaniu nowego paska, praca nie jest jeszcze zakończona. Prawidłowa regulacja naciągu i dokładne testowanie są kluczowe dla bezpieczeństwa, efektywności pracy traktorka i długiej żywotności nowego paska.
Optymalne napięcie paska
Optymalne napięcie paska to złoty środek. Pasek nie może być ani za luźny (będzie się ślizgał, piszczał i szybko zużywał), ani za mocno napięty (nadmiernie obciąży łożyska silnika i przekładni, skracając żywotność zarówno paska, jak i tych podzespołów). Ogólna zasada mówi, że pasek powinien uginać się pod naciskiem palca (około 1 cm na każde 30 cm długości, ale to tylko ogólna wskazówka). Po naciągnięciu, spróbuj obrócić pasek o 90 stopni - jeśli jest to możliwe, ale z wyczuwalnym oporem, napięcie jest prawdopodobnie prawidłowe.
Uruchomienie testowe i obserwacja
Po upewnieniu się, że pasek jest prawidłowo napięty i wszystkie elementy są zamontowane, możesz przeprowadzić uruchomienie testowe. Uruchom silnik traktorka na wolnych obrotach. Obserwuj pasek. Czy obraca się płynnie? Czy nie ma nietypowych dźwięków, takich jak piski, zgrzyty czy szumy? Sprawdź, czy pasek nie ślizga się i czy nie ma nadmiernych wibracji. Zwróć uwagę, czy nie pojawia się dymienie, co mogłoby świadczyć o tarciu lub przegrzewaniu. Jeśli zauważysz którykolwiek z tych objawów, natychmiast wyłącz silnik i ponownie sprawdź montaż i napięcie paska.
Najczęstsze problemy po wymianie paska
Nawet jeśli wymiana paska wydaje się przebiec bezbłędnie, czasami po uruchomieniu traktorka pojawiają się niespodziewane problemy.
Spadanie nowego paska
Spadanie nowego paska to frustrujący, ale niestety dość częsty problem. Najczęstszą przyczyną jest brak lub uszkodzenie prowadnic paska. Są to specjalne bolce, blaszki lub profile, które utrzymują pasek w odpowiednim torze na kołach pasowych. Jeśli są zgięte, złamane lub po prostu ich brakuje, pasek łatwo z nich zeskakuje. Inne przyczyny to zużyte koła pasowe (ich krawędzie mogą być wyślizgane lub uszkodzone, nie utrzymując paska) lub niewłaściwy naciąg paska (zbyt luźny pasek łatwiej spada). Sprawdź dokładnie wszystkie prowadnice i stan kół pasowych.
Piszczenie, ślizganie lub dymienie
Te objawy wskazują na problem z tarciem i przenoszeniem mocy. Najczęściej świadczą o niewłaściwym naciągu paska - jest zbyt luźny. Pasek nie ma wystarczającego tarcia, aby skutecznie napędzać koła pasowe, co prowadzi do piszczenia i ślizgania się. W skrajnych przypadkach tarcie może generować na tyle dużo ciepła, że pasek zaczyna dymić. Inną przyczyną może być zanieczyszczenie paska lub kół pasowych (np. olejem, smarem, trawą), co zmniejsza współczynnik tarcia. Upewnij się również, że używasz paska właściwego typu i rozmiaru - niewłaściwy profil lub długość mogą powodować te problemy.
Rola prowadnic paska i kół pasowych
Często skupiamy się na samym pasku, zapominając o otaczających go elementach. Prowadnice paska i koła pasowe to ukryci winowajcy wielu problemów. Nawet lekko zagięta prowadnica może powodować, że pasek będzie ocierał się, grzał i spadał. Zużyte koła pasowe, z wyślizganymi lub uszkodzonymi rowkami, nie będą w stanie prawidłowo utrzymać paska, co prowadzi do jego ślizgania się i przedwczesnego zużycia. Zawsze po zdjęciu paska dokładnie obejrzyj wszystkie koła pasowe pod kątem uszkodzeń, luzów na łożyskach oraz sprawdź stan wszystkich prowadnic.
Jak dbać o paski, by służyły jak najdłużej?
Wymiana paska to jedno, ale równie ważne jest dbanie o niego, aby służył jak najdłużej. Regularna kontrola stanu pasków to podstawa: przed każdym sezonem, a nawet co kilka koszeń, poświęć chwilę na ich oględziny pod kątem pęknięć, strzępień czy nadmiernego rozciągnięcia. Pamiętaj o czyszczeniu pasków i kół pasowych z zanieczyszczeń, takich jak skoszona trawa, błoto czy kurz, które mogą zmniejszać tarcie i przyspieszać zużycie. Unikaj przeciążania traktorka, zwłaszcza podczas koszenia bardzo wysokiej i mokrej trawy, co nadmiernie obciąża paski. Wreszcie, przechowuj traktorek w suchym miejscu, chroniąc paski przed wilgocią i ekstremalnymi temperaturami, które mogą negatywnie wpływać na elastyczność materiału.
