Ciągnik rolniczy jest niezastąpionym narzędziem we współczesnym rolnictwie, umożliwiającym efektywne wykonywanie prac polowych, takich jak orka, siew czy zbiory. Kluczowym elementem decydującym o jego wydajności jest skrzynia biegów, która odpowiada za przekazywanie mocy silnika na koła i dostosowanie prędkości oraz siły do aktualnych potrzeb. Problemy związane ze skrzynią biegów, takie jak niemożność włączenia biegu, jego samoczynne rozłączanie, czy brak reakcji ciągnika na zmianę przełożenia, są powszechne i mogą prowadzić do znacznych przestojów w pracy.
Rola i typy skrzyni biegów w ciągniku
Skrzynia biegów przekształca prędkość obrotową i moment obrotowy silnika, zapewniając ciągnikowi odpowiednią prędkość i siłę do realizacji różnorodnych zadań. W zależności od modelu i rocznika ciągnika, możemy spotkać się z kilkoma typami skrzyń:
- Skrzynia manualna: Najczęściej spotykana w starszych modelach, gdzie operator samodzielnie zmienia biegi.
- Skrzynia zautomatyzowana: W nowszych ciągnikach zmiana biegów i regulacja prędkości odbywa się automatycznie.
- Bezstopniowa skrzynia biegów (CVT): Stosowana w nowoczesnych, zaawansowanych ciągnikach, umożliwia płynną regulację prędkości bez sztywnych przełożeń.
Dobrze dobrana skrzynia biegów ma kluczowe znaczenie dla ogólnej sprawności ciągnika. Umożliwia wygenerowanie niezbędnej siły uciągu do przeciągania ciężkich narzędzi, jednocześnie utrzymując optymalną prędkość pracy. Na przykład, podczas pracy na różnych typach gleby, skrzynia biegów pozwala dopasować prędkość do oporu stawianego przez podłoże. Długofalowe korzyści dla rolnika to wyższa efektywność, większa produktywność i niższe koszty eksploatacji, a także zredukowane zużycie podzespołów i wydłużona żywotność maszyny.
Typowe problemy i awarie skrzyni biegów
Problemy ze skrzynią biegów mogą objawiać się na wiele sposobów. Wśród zgłaszanych usterek często pojawiają się następujące scenariusze:
Brak możliwości włączenia biegu lub brak jazdy
W przypadku, gdy nie można włączyć żadnego biegu, lub gdy po włączeniu biegów ciągnik nie jedzie, a ze skrzyni dochodzi okropny łoskot, przyczyną może być pęknięty wałek pośredni w skrzyni. Podobne objawy, czyli brak jazdy pomimo włączonego biegu, mogą wskazywać również na zblokowane widełki w skrzyni. W takich sytuacjach próby rozblokowania zazwyczaj nie przynoszą rezultatów i konieczna jest naprawa skrzyni.
Innym przypadkiem jest sytuacja, gdy dźwignia zmiany biegów wyszła z wpustów na wodzikach w skrzyni. Traktor jest wtedy na biegu, mimo że dźwignia jest rzekomo na luzie, a operator nie ma możliwości włączenia ani wyłączenia biegu. Również próby odblokowania na wodzikach mogą nie przynieść efektu. W takiej sytuacji nie można wodzików ustawić na luz.
Problem braku jazdy mimo wchodzących normalnie biegów i pozycji, gdzie słychać wodziki pracujące w skrzyni, może również wskazywać na uszkodzenie wału wychodzącego z silnika, na który wchodzi sprzęgło gumowe. Ścięcie zębów na wale i w tulei sprzęgła gumowego jest potwierdzoną przyczyną takiej usterki. W takiej sytuacji warto zajrzeć pod sprzęgło, aby sprawdzić stan elementów. Działający WOM przy braku jazdy może wskazywać, że sprzęgło gumowe nie oberwało się całkowicie, a problem leży w innym miejscu.
Jeżeli wałek główny kręci się luźno na luzie, to jest to prawidłowe zachowanie. Powinien być na sztywno połączony z silnikiem i rozdzielany tylko sprzęgłem, gdy bieg jest włączony.
Samoczynne rozłączanie biegu i komunikaty błędów
W ciągnikach, zwłaszcza nowszych, problemy z przekładnią mogą objawiać się okresowym rozłączaniem biegu podczas jazdy i wyświetlaniem komunikatów CP oraz przechodzeniem do pozycji N (neutral). Niekiedy ciągnik może szarpnąć przez ułamek sekundy, jakby chciał wyłączyć bieg.
P2846 - Czujnik wybieraka B: problem ze skrzynią biegów
Komunikat CP jest wysyłany, gdy dźwignia kierunku jazdy jest włączona, a sterownik wie, że ma uruchomić skrzynię, ale jednocześnie błąd z jakiegoś czujnika lub rozłączenie kierunku jazdy w czasie ruchu ciągnika powoduje rozłączenie skrzyni. Sterownik oczekuje wtedy na ponowne włączenie sprzęgła.
W przypadku ciągnika Case MXM 175 z 2003 roku (4186 mtg), opisywano, że praktycznie nie dało się ruszać bez użycia pedału sprzęgła. Mechanik sugerował problemy z instalacją elektryczną lub złączami pod kabiną. Pojawiały się błędy takie jak: 8, P05, 9, P30, P57, 1, które początkowo nie były kojarzone z przekładnią. Mimo podmieniania dźwigni rewersu i potencjometru sprzęgła, oraz ich sprawdzania przyrządem diagnostycznym (stwierdzono sprawność), usterka powracała. Mechanik wspominał jedynie o błędzie ostatniego biegu, radząc dalszą pracę ze względu na trudność w diagnozowaniu okresowej usterki.
Ważnym elementem jest stycznik pedału sprzęgła, który powinien załączać się w okolicach 8-14% pracy potencjometru. Jeśli po włączeniu jazdy przód-tył ciągnik próbuje ruszyć, słychać przełączanie w przekładni, ale wyczuwając opór rozłącza przekładnię, może to wskazywać na problem z tym elementem.
Początkowe próby diagnozy obejmowały odłączenie czujnika obrotów koła zamachowego, co pozwoliło ciągnikowi ruszyć na kilka metrów. Po wymianie nowego włącznika sprzęgła i czujnika koła zamachowego problemy z ruszeniem nadal występowały.
Pojawiające się komunikaty błędów, takie jak migający symbol książki i PTO z literą E 65 (niekompletna bez poziomej górnej kreski) podczas uruchamiania silnika, a także błąd F37 na wyświetlaczu przekładni, są istotnymi wskazówkami diagnostycznymi. Błąd F37, między innymi, informuje o przerwanym obwodzie.
W jednym przypadku, po rozłączeniu kostki czujnika w fotelu, ciągnik ruszał, co było sprzeczne z instrukcją. Dziwne zachowania, takie jak resetowanie się ciągnika po krótkim naciśnięciu hamulca, również sugerują problemy z elektroniką. Powtarzający się błąd "9" (awaria łącza szeregowego przekładni) wskazuje na konieczność sprawdzenia wiązki elektrycznej.
Ostatecznie, przyczyną wszystkich problemów z okresowym przerywaniem jazdy i brakiem możliwości ruszenia w opisanym Case/New Holland MXM okazała się uszkodzona wiązka elektryczna (słaby kontakt w instalacji). W innych podobnych przypadkach, za podobne objawy odpowiadały również wygrzane styki w stacyjce, zalana lub skorodowana duża wtyczka pod kabiną, a także przetarte przewody.
Problemy z brakiem pełnych obrotów silnika
Brak pełnych obrotów silnika to problem, który często pojawia się w ciągnikach rolniczych, zwłaszcza wiosną i przed żniwami. Może dotyczyć zarówno starszych modeli z mechanicznymi pompami rzędowymi (Ursus, Zetor, Massey), jak i nowoczesnych maszyn z elektronicznym sterowaniem (John Deere, Case IH).
Przyczyny w starych ciągnikach (mechaniczne pompy rzędowe Bosch):
- Zużyte sprężyny regulatora: Rozciągają się, tracą napięcie, co powoduje, że silnik nie osiąga maksymalnych obrotów.
- Zatarte tłoczki sekcji pompy (stuck plungers): Klasyczny problem po dłuższym postoju, jedna sekcja nie pracuje, blokując listwę zębatą.
- Zablokowany zawór dozujący (metering valve): Słaba sprężynka powrotna nie wraca do pozycji "run" po miesiącach postoju.
- Rozregulowana śruba maksymalnych obrotów (high-idle screw): Wynik majstrowania przy pompie lub samoistnego odkręcenia.
- Zużyty mechanizm dźwigni i sworzni: Luzy na łożyskach ciężarków, zużyte sworznie.
- Problem z pompą podającą (lift pump, feed pump): Efekt identyczny jak w przypadku problemów z regulatorem.
Przyczyny w nowych ciągnikach (elektroniczne sterowanie):
- Czujnik pedału gazu / manetki (throttle position sensor - TPS): Zużycie potencjometru, utlenione styki, gubienie sygnału do ECU. Objawy to stałe obroty lub skaczące obroty.
- Uszkodzone okablowanie lub wtyczka przy TPS: Zwłaszcza w miejscach, gdzie wiązka ociera się o ramę lub jest uszkodzona przez gryzonie.
- Błąd ECU / uszkodzony sterownik: Rzadsze, ale możliwe.
- W common rail: Czujnik ciśnienia w railu, zużyte wtryskiwacze piezoelektryczne (ECU ogranicza dawkę i obroty).
Inne wspólne przyczyny braku pełnych obrotów:
- Zapowietrzony układ paliwowy: Po zimie, wymianie filtra, skończeniu paliwa. Silnik odpala na jałowym, ale pod obciążeniem dusi się, gaśnie. Powietrze dostaje się przez nieszczelny filtr, starą gumową przewodówkę, uszczelkę pompy podającej.
- Zapchany filtr paliwa: Brudna robota na polu, stare paliwo, woda, osady. Pompa wtryskowa nie dostaje wystarczającej ilości paliwa.
- Zużyty wtryskiwacz: Tryska strumieniem zamiast mgłą, co powoduje niepełne spalanie paliwa i utratę mocy.
- Zła jakość paliwa: Letnie paliwo zimą, ON z wodą, paliwo z glonami po długim postoju.
W Rzeszowie i okolicach, 60% zgłoszeń o braku obrotów sprowadza się do pompy wtryskowej i układu niskiego ciśnienia, 25% do regulatora (mechanicznego lub elektronicznego), a reszta to turbo, wtryskiwacze, intercooler. Diagnostyka powinna przebiegać krok po kroku, od najprostszych i najtańszych do sprawdzenia elementów.
Procedury i wskazówki eksploatacyjne
Wrzucanie biegów i postój
Aby ustawić reduktor w pozycji biegów szosowych, należy pchnąć lewarek do przodu, a następnie maksymalnie w lewo. Bieg wsteczny wrzuca się, pociągając dźwignię reduktora maksymalnie do dołu, a następnie maksymalnie w prawo. Należy pamiętać, że pomiędzy pozycją jazdy do przodu (Bp) a wstecznym (Bw) znajduje się pozycja luzu (N). Ze wstecznego na jazdę do przodu przechodzi się, przesuwając dźwignię reduktora maksymalnie w lewo.
Wiele osób ma problem ze skrzynią biegów, szczególnie przez ten drugi lewarek. Bieg wsteczny najlepiej wrzucać z rozpędu, nie zatrzymując dźwigni w pozycji luzu. Nie należy wrzucać biegu w czasie toczenia się ciągnika do przodu, ponieważ może to skutkować wyskoczeniem wybieraka dźwigni zmiany biegów z wodzika.
Jeśli skrzynia zgrzyta przy wrzucaniu biegu po tym, jak ciągnik stał na luzie, należy odczekać chwilę z wciśniętym sprzęgłem, aby koła zębate skrzyni zatrzymały się. Na co dzień najlepiej używać biegów szosowych. Biegi polowe stosuje się w trudniejszych warunkach (np. z kosiarką rotacyjną), a biegi redukcyjne np. 1. 2.
Podczas parkowania ciągnika na pochyłym terenie, należy zaciągnąć hamulec ręczny i włączyć odpowiedni bieg. Ważne jest, aby nie parkować ciągnika z ciężkim ładunkiem na stromym zboczu.
Rozblokowanie biegów
Istnieją dwie metody rozblokowania biegów, gdy wybierak dźwigni zmiany biegów wyskoczy z wodzika:
- Odkręcenie prostokątnych dekielków: Pod nimi schowane są wodziki. Należy je odpowiednio nabić, tak aby wajcha była we właściwej pozycji.
- Odkręcenie dźwigni od pokrywy skrzyni biegów: Następnie należy ustawić wybierak w odpowiedniej pozycji. Ta metoda jest łatwa, ale w nowszych wersjach ciągników wymaga demontażu podłogi, co nie zawsze jest szybkie i łatwe.
Warto również nauczyć się zmieniać biegi z użyciem podwójnego wysprzęglania, co może pomóc w płynniejszej pracy skrzyni.
Diagnostyka i prewencja
Rozmowa z operatorem i kontrola wzrokowa:
Pierwszym krokiem w diagnostyce jest rozmowa z operatorem: kiedy problem się pojawił (po postoju, wymianie filtra, tankowaniu), czy ciągnik dymi (jaki kolor), czy nie było innych zdarzeń (awaria akumulatora, burza). Następnie należy przeprowadzić kontrolę wzrokową: stan filtrów, przewodów paliwowych, wycieków, akumulatora, wiązki elektrycznej.
Diagnostyka komputerowa (nowe ciągniki):
W nowszych ciągnikach należy podłączyć komputer diagnostyczny i odczytać kody błędów (DTC z ECU silnika, TCU skrzyni, modułu HMS/HMC). Ważne jest sprawdzanie parametrów na żywo, takich jak pozycja pedału gazu, zadane obroty vs rzeczywiste, ciśnienie w railu (common rail), stan czujników. Jeśli pedał wciśnięty na 100%, a ECU widzi 30%, problem dotyczy czujnika.
Diagnostyka mechaniczna (stare ciągniki):

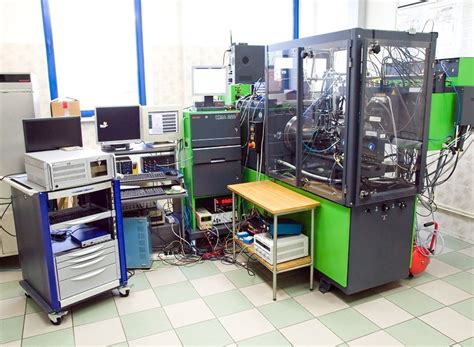

W starych ciągnikach z pompą mechaniczną sprawdza się ciśnienie podawania na wejściu pompy wtryskowej, szczelność układu podciśnieniem (test vacuum na stronie ssącej), stan filtra i pompy podającej. Jeśli te elementy są sprawne, należy zdjąć pokrywę regulatora, ocenić stan sprężyn, dźwigni, listwy zębatej i sprawdzić, czy nie ma zatartych sekcji. Wtryskiwacze testuje się na testerze, sprawdzając ciśnienie otwarcia, rozpylenie, szczelność i przelew zwrotny. W przypadku problemów z regulatorem odśrodkowym pompa trafia na stanowisko probiercze, gdzie wymienia się zużyte sprężyny, kontroluje ciężarki i dźwignie, reguluje śrubę maksymalnych obrotów oraz kalibruje dawkę.
Prewencja i konserwacja:
- Paliwo: Używać tylko sprawdzonego paliwa, regularnie opróżniać separator wody i wymieniać filtr paliwa zgodnie z instrukcją (zazwyczaj co 250-500 motogodzin).
- Postój: Długotrwały postój szkodzi pompom wtryskowym. Jeśli maszyna ma stać dłużej, należy odpalać ją co 2-3 tygodnie i pozwolić popracować pod obciążeniem przez co najmniej 15 minut.
- Elektryka i gryzonie: Regularnie sprawdzać wiązki elektryczne pod kątem uszkodzeń przez gryzonie.
- Przegląd przedsezonowy: Wykonywać diagnostykę przed sezonem prac polowych.
- Unikać amatorskich regulacji: Samodzielne "regulacje" mogą prowadzić do poważnych uszkodzeń silnika i osprzętu.
Bezpieczeństwo pracy z ciągnikiem
Ciągnik powinna obsługiwać wyłącznie osoba posiadająca odpowiednie kwalifikacje i przeszkolenie, w tym prawo jazdy właściwej kategorii. Przed rozpoczęciem pracy należy sprawdzić sprawność wszystkich mechanizmów, takich jak układ kierowniczy, oświetlenie i osłony zabezpieczające. Kontrolę, konserwację i regulację wolno dokonywać jedynie podczas postoju, po unieruchomieniu silnika.
Ciągnik rolniczy powinien być wyposażony w bezpieczną kabinę lub ramę ochronną, która zabezpiecza kierowcę w czasie wypadku oraz chroni przed słońcem, kurzem, hałasem i oparami. Drzwi kabiny należy utrzymywać w pozycji zabezpieczającej przed wypadnięciem. Nie wolno przewozić w kabinie luzem narzędzi lub innych niebezpiecznych przedmiotów. W ciągniku podczas pracy może przebywać tylko kierowca, chyba że ciągnik jest wyposażony w dodatkowe siedzenie, a dokument rejestracyjny dopuszcza przewóz innych osób.
Aby zapobiec wypadkom podczas obsługi ciągników, należy stosować zasadę trzech punktów podparcia podczas wchodzenia i schodzenia, nigdy nie zeskakując z maszyny. Podczas przerw w pracy maszyn współpracujących z ciągnikiem, napęd przekazu mocy (WOM) powinien być wyłączony, a silnik unieruchomiony. Napraw sprzętu zawieszonego na ciągniku można dokonywać jedynie po jego opuszczeniu na podłoże lub odpowiednią podstawkę.
Wjeżdżając pod górę, należy wybrać odpowiedni bieg, eliminując potrzebę jego zmiany w trakcie podjazdu. Zawsze należy zawracać na szczycie wzniesienia, a nie na jego boku. W przypadku wypadku w gospodarstwie, należy go zgłosić do Placówki Terenowej KRUS niezwłocznie po zaistnieniu, aby ułatwić ustalenie przyczyn i okoliczności.
