Ciągniki Przegubowe SAM: Konstrukcja, Wyzwania i Realizacje

Ciągniki SAM (Samochodowy Agregat Mechaniczny) to niezwykłe świadectwo inżynierskiej pomysłowości i zaradności, głęboko zakorzenione w historii polskiego rolnictwa. Powstające z potrzeby mechanizacji pracy w gospodarstwach, często w warunkach ograniczonego dostępu do fabrycznego sprzętu, ewoluowały od prostych konstrukcji do zaawansowanych maszyn, nierzadko z przegubowym układem kierowniczym, oferującym wyjątkową manewrowość.

Historia i Motywacje Powstania Ciągników SAM

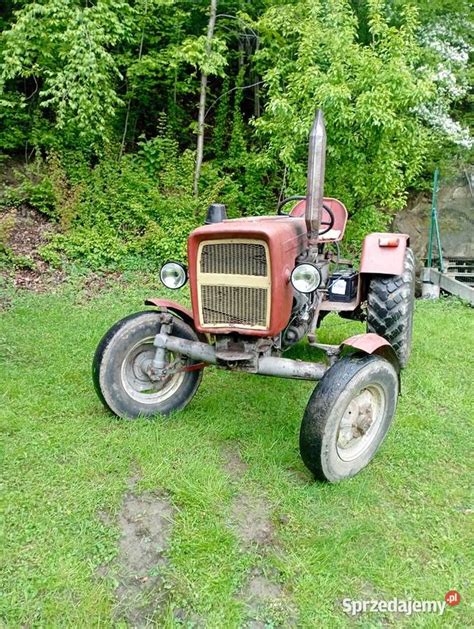

W czasach Polskiej Rzeczypospolitej Ludowej (PRL), gdy składnice rolnicze świeciły pustkami, a zdobycie nowego ciągnika, takiego jak Ursus C-330, graniczyło z cudem i wymagało lat oczekiwania, wielu polskich rolników wzięło sprawy w swoje ręce. Zapotrzebowanie na maszyny przekraczało podaż, a mniejsze gospodarstwa były na końcu kolejki, ustępując pierwszeństwa Państwowym Gospodarstwom Rolnym (PGR-om) i spółdzielniom.

Potrzeba posiadania maszyny zdolnej odciążyć pracę stawała się naturalną koniecznością. Gospodarstwa się rozrastały, praca ręczna stawała się niemożliwa do ogarnięcia. W latach 70. czy 80. rolnicy, szczególnie ci z zacięciem mechanicznym, wpadali na prosty pomysł: „Zrobię sobie traktor sam”. Nie był to kaprys ani hobby, lecz realna konieczność. Ciągnik SAM miał orać, przewozić, kosić - ale nie musiał wyglądać.

Konstrukcja Ciągnika SAM: Od Pomysłu do Realizacji

Budowa ciągnika SAM to nie było sklecenie byle czego. Dobry SAM miał przemyślaną konstrukcję, odpowiednie przełożenia i często autorskie rozwiązania. Konstruktorzy własnych urządzeń i maszyn zwykle wykorzystywali elementy gotowe, pozyskiwane z innych egzemplarzy i rodzajów maszyn, często przeznaczonych do złomowania, co stanowiło prawdziwą szkołę polskiej zaradności.

Źródła Komponentów

Głównym źródłem części były demobil wojskowy, złomowiska, a także stare samochody ciężarowe, motocykle i maszyny przemysłowe.

• Silniki: Najczęściej stosowano jednostki z Żuków, Nys, a nawet z pomp stacjonarnych. Popularne były również diesle: Ford 1.8D, Fiat 1.7, Audi 1.9D, jednostki PSA XUD9/XUD9A (montowane seryjnie w Polonezach) oraz z Mercedesów W123/W124 (200/240D), a także Ursus 4011 czy Andoria S-15.
• Skrzynie biegów: Popularna była skrzynia z Żuka, Warszawy albo GAZ-a 51. Często stosowano także skrzynie od Poloneza.
• Rama: Czasem spawana od podstaw z ceowników, czasem przerobiona z lekkiej ciężarówki.
• Mosty napędowe: Wykorzystywano mosty od Forda (często z podwójnym przełożeniem dla zwiększenia wytrzymałości), Żuka, Stara, Robura, Poloneza Truck, czy nawet dyferencjały z Opla Omegi w przypadku adaptacji silników przednionapędowych. Mosty te wymagały często skracania i adaptacji.
• Koła: Gdy brakowało typowych opon rolniczych, montowano opony samochodowe, np. 14-calowe od Opla Astry.

Profesjonalne Podejście do Projektowania

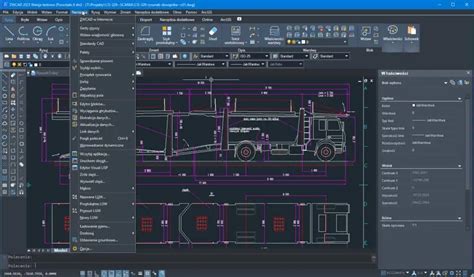

Niektóre konstrukcje były tworzone w oparciu o profesjonalne projekty i rysunki techniczne, opracowane w specjalistycznych programach komputerowych. Takie projekty, często dostępne bezpłatnie do użytku niekomercyjnego, były bardzo użyteczne i funkcjonalne, zapewniając nie tylko wydajność, ale i estetykę maszyny.

Wyzwania Konstrukcyjne i Rozwiązania

Redukcja Prędkości i Zwiększenie Momentu Obrotowego

Jednym z kluczowych wyzwań przy budowie ciągnika SAM, zwłaszcza z silnikiem i skrzynią biegów od samochodu, jest konieczność znacznej redukcji prędkości obrotowej i jednoczesnego zwiększenia momentu obrotowego. Typowe samochody są przystosowane do wysokich prędkości, podczas gdy ciągnik rolniczy wymaga niskiej prędkości roboczej (np. maksymalnie 20-30 km/h) i dużej siły uciągu. Jeden z użytkowników opisał swoje przełożenie jako 1:288 (288 obrotów silnika na jeden obrót koła 16 cali), co pozwalało mu na oranie, bronowanie i kultywowanie nawet na 5. biegu.

Metody Redukcji Przełożenia:

• Dwie skrzynie biegów: To często preferowane rozwiązanie, gdzie jedna skrzynia jest łączona z drugą. Połączenie wymaga odpowiedniej adaptacji, często poprzez zaspawanie mechanizmu różnicowego w jednej ze skrzyń, aby stworzyć stałe połączenie, eliminujące potrzebę dodatkowego sprzęgła między nimi. Należy jednak pamiętać, że druga skrzynia napędzająca most musi być wyjątkowo solidna.
• Przekładnie z kół zębatych i łańcucha: Rozwiązanie takie jak w starszych koparkach Białoruś, gdzie solidny łańcuch napędzany kołami zębatymi był stosowany do obrotu ramienia. Jest to opcja tańsza i może być solidna, choć pojawiają się obawy o wytrzymałość łańcucha przy dużym momencie obrotowym.
• Zwolnice: Wykonane na przykład z przystawek pompy do cyklopa, jak w jednym z opisanych przypadków. Te przekładnie, działające pod dużym obciążeniem w cyklopie, okazały się niezawodne. Zwolnice dodatkowo zwiększają moment obrotowy przy kołach.
• Reduktory: Możliwe jest zastosowanie reduktora przemysłowego lub skrzyni rozdzielczej od UAZ-a. Reduktor dodatkowo zmniejsza prędkość i zwiększa siłę uciągu, a w przypadku reduktora z UAZ-a może również zapewnić wyjście na dwa mosty pędne. Reduktory od ciężarówek (np. Star) również bywały adaptowane.
• Koła pasowe i pasy: Choć niektórzy postrzegają je jako mniej wytrzymałe niż łańcuchy, mogą być stosowane w lżejszych konstrukcjach. Należy jednak mieć na uwadze, że paski wielorowkowe mogą się szybko rozciągać pod dużym obciążeniem.

Adaptacja Mostów Napędowych

Podczas budowy SAM-a należy wziąć pod uwagę inne obciążenie mostu w samochodzie jadącym po drodze a obciążeniem w czasie prac polowych. Mosty samochodowe muszą wytrzymywać znacznie większe siły skrętne w warunkach polowych. Mosty od Forda, mające podwójne przełożenie, są uważane za wytrzymalsze, co wynika z ich konstrukcji i przeznaczenia dla pojazdów o masie do 3.5 tony. W przypadku adaptacji silników przednionapędowych (np. z Golfa), można je zamontować wzdłużnie, a wyjścia z półosi połączyć z dyferencjałami np. z Opla Omegi, uzyskując w ten sposób napęd na cztery koła i zredukowane przełożenie.

Hydraulika i Osprzęt

Dla funkcjonalności ciągnika niezbędny jest system hydrauliczny. Pompa hydrauliczna, często pozyskiwana z „cyklopa”, jest wykorzystywana do podnoszenia i opuszczania narzędzi, takich jak mały jedno- lub dwuskibowy pług, brony, kultywator. W przyszłości planowane jest również stworzenie przedniego TUZ-a do pługa do śniegu lub mini tura do ładowania.

Waga i Balast

Waga ciągnika ma kluczowe znaczenie dla jego siły uciągu. Bez odpowiedniego obciążenia, szczególnie nad tylnym mostem napędowym (sugeruje się około 500 kg), tył maszyny jest za lekki i ślizga się pod małym obciążeniem. Odpowiednie dociążenie zapewnia trakcję podczas orki czy innych prac polowych.

Przegubowy Układ Kierowniczy

Tematem artykułu jest ciągnik przegubowy, który doskonale sprawdza się w specyficznych warunkach, takich jak wąskie wjazdy i przejazdy w gospodarstwach wielopokoleniowych, czy pomiędzy stołami paszowymi i kanałami gnojowymi. Zdolność do łamania się w środku znacząco zwiększa manewrowość, co jest kluczowe np. przy usuwaniu obornika w ciasnych oborach. Przykładem jest ładowarka przegubowa, która została zbudowana właśnie z myślą o takich zastosowaniach.

Konstrukcja przegubowa może również dotyczyć osprzętu. Przykładem jest pług wahliwy, nie montowany na sztywno, gdzie na górze znajduje się łożysko, a na dole suwak, co pozwala na lepsze dopasowanie do terenu i precyzyjniejszą pracę.

Praktyczne Porady dla Budujących

• Wyszukiwanie informacji: Warto poszukać na forach internetowych i w grupach DIY, gdzie można znaleźć wiele ciekawych tematów dotyczących budowy ciągników SAM, w tym informacji o skrzyniach, silnikach, mostach, przełożeniach oraz problemach i wyzwaniach.
• Wykorzystanie części z demobilu: Można poszukać odpowiednich przekładni w starszych maszynach rolniczych, jak na przykład rozsiewacz KOS, który może zawierać interesujące elementy napędowe.
• Alternatywy: Czasami znacznie taniej i prościej może okazać się kupno starszego ciągnika fabrycznego, np. Zetor 25 czy T25, które mają w standardzie WOM i hydraulikę, co jest trudne i kosztowne do wykonania w warunkach amatorskich.
• Pomysłowość w adaptacji: Zdolność do improwizacji jest cechą charakterystyczną budowniczych SAM-ów. Jeden z pomysłów to wykorzystanie ściągniętego koła i samej felgi z liną jako improwizowanej wyciągarki.

Wartość i Dziedzictwo Ciągników SAM

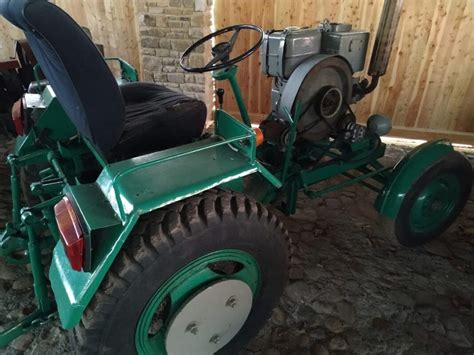

W czasach PRL-u nikt nie pytał o homologację, co dawało konstruktorom swobodę. Niektóre konstrukcje były tak udane, że przechodziły z ojca na syna, a potem jeszcze na wnuka, co świadczy o ich wytrzymałości i funkcjonalności. Dziś ciągniki SAM to prawdziwe perełki, choć ich wycena jest trudna ze względu na jednostkowy charakter produkcji i dziesiątki godzin pracy, zapału i serca włożonych w ich powstanie. Na portalach ogłoszeniowych pojawiają się takie ciągniki, a ich ceny są zróżnicowane i zazwyczaj odzwierciedlają ich stan, kompletność i zastosowane komponenty, a niekoniecznie adekwatnie wartość pracy włożonej w ich budowę.
