Hamulce pneumatyczne w ciągnikach rolniczych: zasada działania, budowa i zastosowanie

Współczesne rolnictwo opiera się na transporcie coraz większych tonaży, co stawia przed układami hamulcowymi ogromne wymagania. Prawidłowo skonfigurowana i sprawna instalacja pneumatyczna to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa operatora oraz innych uczestników ruchu drogowego. Zrozumienie różnic między systemami oraz wiedza o tym, jak działają hamulce pneumatyczne, pozwala na optymalne dopasowanie ciągnika do posiadanych przyczep i maszyn.

Jak działają hamulce pneumatyczne i ich rola w bezpieczeństwie ciągników rolniczych

Hamulce w ciągniku są jednymi z najważniejszych podzespołów w pojazdach, ponieważ wpływają wprost na bezpieczeństwo jazdy. Współczesne rolnictwo opiera się na maszynach o ogromnej masie, co sprawia, że systemy zatrzymywania zestawów są kluczowym elementem wyposażenia każdego gospodarstwa. Rozwój konstrukcji ciągników rolniczych nie ominął również modyfikacji w układach hamulcowych.

Pneumatyczne układy hamulcowe mają złożoną budowę i zapewniają skuteczne hamowanie dzięki harmonijnej pracy wielu elementów. Ich głównym zadaniem jest precyzyjna synchronizacja hamowania całego zestawu, co skutecznie zapobiega zjawisku „pchania” ciągnika przez ciężką przyczepę. Prawidłowo skonfigurowana i sprawna pneumatyka znacząco skraca drogę hamowania oraz zapewnia stabilność toru jazdy, co staje się kwestią krytyczną podczas gwałtownych manewrów przy pełnym obciążeniu transportowym.

Funkcje hamulców w ciągniku

• Hamulce zasadnicze (nożne): Najważniejszym wymogiem stawianym hamulcom w ciągniku jest umożliwienie zmniejszenia prędkości jazdy lub całkowitego zatrzymania pojazdu.
• Hamulec postojowy (ręczny): Inna ważna funkcja hamulców to unieruchomienie pojazdu podczas postoju (zabezpieczenie przed samoczynnym przetoczeniem).

Obserwując rozwój konstrukcji ciągników w ostatnich 20-30 latach, można stwierdzić, że układy hamulcowe uległy znacznym modyfikacjom. Jest to spowodowane ogólną tendencją panującą w rolnictwie, polegającą na dążeniu do maksymalnej wydajności zarówno przy pracach polowych, jak i transportowych. Współczesne ciągniki są dużo cięższe i szybsze niż ich odpowiedniki sprzed trzech czy czterorga dekad, a to z kolei wymaga bardzo wydajnych systemów hamulcowych.

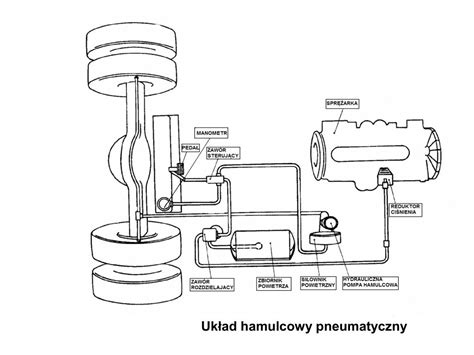

Budowa hamulca pneumatycznego i najważniejsze elementy układu

Zrozumienie tego, jak działa hamulec pneumatyczny, wymaga przyjrzenia się jego komponentom. Sercem układu jest sprężarka, napędzana przez silnik, która tłoczy powietrze do zbiorników. Kluczową rolę odgrywa regulator ciśnienia, utrzymujący stałe parametry w systemie oraz odolejacz i osuszacz, chroniące instalację przed korozją i zamarzaniem. Dalej powietrze trafia do zaworu sterującego hamulcami przyczepy oraz poprzez złącza do siłowników hamulcowych zamontowanych przy kołach. Każda nieszczelność w tym łańcuchu może prowadzić do drastycznego spadku skuteczności hamowania.

Układ hamowania poprawnie działa dzięki sprężonemu powietrzu atmosferycznemu, a cała aparatura utrzymuje w układzie niezmienne i wysokie ciśnienie. Proces hamowania następuje w sytuacji zmiany tego ciśnienia, za które odpowiedzialny jest zawór pneumatyczny uruchamiany przez kierowcę poprzez naciśnięcie pedału hamulca. Zużywane w tym procesie powietrze jest uzupełniane przez sprężarkę, która napędzana jest dzięki pracy silnika pojazdu. Podczas sprężania powietrza wydziela się woda, więc powietrze powinno być wcześniej wysuszone.

Typy mechanizmów hamulcowych

W starszych konstrukcjach ciągników popularnym mechanizmem hamulcowym był układ szczękowo-bębnowy, jednak miał on pewne wady, takie jak utrudnione odprowadzanie ciepła powstającego w trakcie tarcia, utrudnione usuwanie produktów zużycia (pyłu z okładzin), utrudniona regulacja czy też wrażliwość na zaolejenie. Wady te sprawiły, że hamulce szczękowo-bębnowe zostały zastąpione hamulcami tarczowymi.

• Hamulce tarczowe mokre (w kąpieli olejowej): Proces hamowania realizowany jest przez dociskanie do siebie tarcz zamontowanych we wspólnej obudowie wypełnionej olejem. W najprostszej postaci jedna z tarcz jest połączona kształtowo z elementem obrotowym (np. półosią), zaś druga jest połączona z nieruchomym elementem obudowy. W ten sposób wzajemne tarcie dociśniętych tarcz powoduje proces hamowania ciągnika. We współczesnych ciągnikach ten układ hamulcowy jest bardzo popularny i najczęściej występuje w wersji wielotarczowej.
• Hamulce tarczowe suche: Tarcza hamulcowa jest osadzona na piaście koła, natomiast jej hamowanie odbywa się poprzez dociśnięcie wkładek hamulcowych, zwanych potocznie klockami. Klocki osadzone są w zacisku hamulcowym, a ich docisk jest realizowany hydraulicznie poprzez wygenerowanie ciśnienia na tłoczki hamulcowe. Hamulce tarczowe suche w ciągnikach są mniej popularne od odmiany mokrej, ale pojawiają się np. w ciągnikach JCB Fastrac czy Deutz Fahr (model 9TTV).

Sposoby uruchamiania hamulców

Odrębną kwestią jest sposób uruchamiania hamulców. W starszych, najprostszych układach hamulcowych ciągników stosowano mechaniczne uruchamianie hamulców, w którym siła z pedału hamulca była przenoszona za pośrednictwem cięgien i dźwigni na element rozpierający szczęki lub dociskający tarcze. Ten sposób wymagał dużej siły nacisku na pedał. To właśnie z tego względu mechaniczne uruchamianie hamulców, zostało zastąpione przez inne sposoby.

Dziś najpopularniejszym rozwiązaniem w ciągniku, jest hydrauliczne uruchamianie hamulców. W systemie tym siła nacisku na pedał jest przenoszona na elementy układu hydraulicznego. Bardzo często hydrauliczne uruchamianie hamulców jest dodatkowo wyposażone we wspomaganie, którego zadaniem jest dodatkowe zwiększenie siły uruchamiania hamulców w ciągniku. Jednym z głównych wyzwań konstrukcyjnych stawianych hamulcom w ciągnikach jest zapewnienie dużej siły hamowania przy możliwie niewielkim nacisku na pedał hamulca. W traktorach Deutz Fahr 9TTV oferowany jest układ PowerBrake, w którym cel ten osiągnięto dzięki zastosowaniu hydraulicznego układu wspomagania hamulców.

Podział hamulców pneumatycznych na jednoobwodowe i dwuobwodowe w praktyce rolniczej

Podstawowy podział hamulców opiera się na liczbie przewodów łączących ciągnik z przyczepą. Między układem jednoprzewodowym, a dwuprzewodowym istnieje rozbieżność, biorąc pod uwagę technikę manewrowania nimi. To rozróżnienie jest kluczowe, ponieważ determinuje nie tylko szybkość reakcji układu, ale również sposób zachowania się przyczepy w sytuacjach awaryjnych.

Hamulce jednoobwodowe

Hamulce jednoobwodowe to technologia starszego typu, w której jeden przewód pełni funkcję zasilającą i sterującą jednocześnie. Hamulec w układzie jednoprzewodowym włącza się w chwili, gdy w przewodzie znajdującym się między traktorem a przyczepą ciśnienie się obniży. Omawiając hamulce jednoobwodowe, schemat ich działania jest znacznie prostszy, ale i obarczony wadami. W tym systemie jedyny przewód łączy oba pojazdy, a hamowanie następuje poprzez spadek ciśnienia w tej linii. Głównym ograniczeniem jest fakt, że podczas długiego hamowania zbiorniki w przyczepie nie są doładowywane, co może prowadzić do stopniowego słabnięcia siły hamowania. Ponadto system ten reaguje znacznie wolniej niż nowoczesna pneumatyka dwuobwodowa, co przy dzisiejszych prędkościach transportowych, często przekraczających 40 km/h, stwarza realne niebezpieczeństwo.

Dwuobwodowy układ hamulcowy

Nowoczesny dwuobwodowy układ hamulcowy pneumatyczny rozdziela te funkcje na dwa niezależne przewody: zasilający i sterujący. Jeśli przyczepa ma dużą DMC, można się spodziewać, że właśnie w niej jest wykorzystany system dwuprzewodowy.

Jeśli chodzi o układ hamulcowy pneumatyczny dwuobwodowy, zasada działania opiera się na ciągłym utrzymywaniu ciśnienia w przewodzie zasilającym, co pozwala na bieżąco doładowywać zbiorniki powietrza w przyczepie. Przewód sterujący przekazuje sygnał o sile hamowania dopiero w momencie naciśnięcia pedału przez operatora. Największą przewagą tego rozwiązania jest automatyczne zahamowanie przyczepy w razie jej odłączenia od ciągnika - spadek ciśnienia w przewodzie zasilającym natychmiast aktywuje zawór sterujący, który uruchamia hamulce przyczepy z pełną siłą.

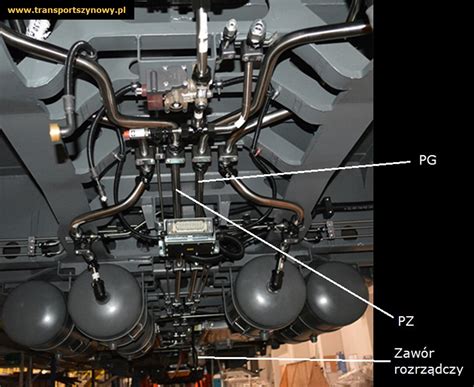

Analizując schemat instalacji pneumatycznej dwuobwodowej, zauważymy, że połączenie z maszyną odbywa się za pomocą dwóch złączy wtykowych. Czerwone złącze - zasilające zapewnia stały dopływ powietrza ze zbiornika ciągnika do zbiornika przyczepy. Żółte złącze, czyli sterujące przekazuje impuls ciśnieniowy, który otwiera zawór przepuszczający powietrze bezpośrednio na siłowniki przy kołach. Taka konstrukcja sprawia, że czas reakcji hamulców przyczepy jest niemal identyczny z reakcją hamulców ciągnika, co eliminuje opóźnienia typowe dla starszych rozwiązań.

Współpraca układów jedno- i dwuobwodowych

Bardzo często zdarza się, że wymieniając ciągnik na ten o większych gabarytach, nie można do traktora podłączyć danej przyczepy, a przyczyną są dwa różne rodzaje obwodów. Te dysproporcje uniemożliwiają podejście do hamowania oraz sprawnego przyłączenia pojazdów. Jednak wystarczy mała przeróbka systemu w ciągniku, by móc pewnie korzystać z przyczepy jedno i dwuobwodowej. Gdy traktor ma tylko układ dwuprzewodowy, za pomocą zestawu doposażenia możemy ją przekształcić tak, by uzyskać trzecie wyjście pneumatyczne do przyłączenia systemu jednoprzewodowego.

Wielu rolników zastanawia się, jak wygląda współpraca, gdy występuje ciągnik o instalacji dwuobwodowej a przyczepa jednoobwodowa. Większość nowoczesnych ciągników posiada specjalne gniazdo czarne - jednoobwodowe obok czerwonego i żółtego. Należy jednak pamiętać, że takie połączenie jest dopuszczalne jedynie w przypadku starszych typów maszyn i nigdy nie zapewni takiego poziomu bezpieczeństwa jak pełny system dwuobwodowy. W drugą stronę, wówczas gdy ciągnik jest jednoobwodowy a przyczepa dwuobwodowa, połączenie jest zazwyczaj niemożliwe bez stosowania specjalistycznych adapterów lub modernizacji instalacji w ciągniku.

Nowoczesne rozwiązania w hamulcach ciągników rolniczych

Obecnie w ciągnikach hamowanie jest osiągane dzięki rozbudowanym systemom, w których do pomocy zaprzęgnięto układy elektroniczne. Należy również pamiętać o odpowiednim sterowaniu hamulcami przyczep lub maszyn przyczepianych wyposażonych we własny układ hamulcowy.

Systemy wspomagające hamowanie zestawów

Pewne problemy mogą bowiem pojawić się przy jeździe zestawem, zwłaszcza z dużą prędkością (np. jazda transportowa). W tym przypadku istnieje ryzyko, że ciągnięta przyczepa lub zestaw przyczep spowoduje pchanie ciągnika i utratę stateczności oraz kierowalności. W ciągnikach Claas Arion 500/600 CMatic dostępny jest system, który wykrywa pchanie ciągnika przez przyczepę (za pomocą czujników w przekładni napędowej). Na tej podstawie do kontrolera przekładni wysyłane są impulsy sterujące. W pierwszej fazie dochodzi do redukcji przełożenia i obrotów silnika, zaś w drugiej dopiero jest uruchamiany hamulec przyczepy. Traktorzysta w trakcie jazdy może dodatkowo wzmacniać efekt hamowania, używając joysticka lub dźwignię wielofunkcyjną.

Bardzo podobne działanie ma również system montowany w traktorach New Holland. Przykładowo w modelu T7 LWB z przekładnią AutoCommand dostępny jest tzw. system hamowania inteligentnego (ITBS). Odpowiednio steruje on pracą przekładni i silnika tak, aby uniknąć pchania ciągnika przez przyczepę. Ponadto w modelu tym producent opcjonalnie oferuje układ ABS SuperSteer, który oprócz zapobiegania blokowaniu kół pozwala na polepszenie zwrotności ciągnika (poprzez przyhamowanie tych kół, które toczą się po wewnętrznym łuku zakrętu). System o podobnym działaniu jest również stosowany w ciągnikach z gąsienicowym układem jezdnym.

Hamowanie silnikiem i hamulec wydechowy

Hamowanie ciągnika może być realizowane na kilka sposobów w zależności od sytuacji panującej na drodze. Nie zawsze istnieje potrzeba używania hamulców zasadniczych. Przy niewielkim zmniejszeniu prędkości nie jest konieczne uruchamianie hamulców, gdyż niepotrzebnie powoduje to ich zużycie i nagrzewanie, a zatem stratę energii. Korzystniejsze jest wówczas właściwe operowanie obrotami silnika oraz przełożeniem w skrzyni biegów. W ten sposób można osiągnąć korzystny efekt hamowania silnikiem. Umożliwi to płynne, niewielkie zmniejszenie prędkości, nie powodując grzania się hamulców. Wiele współczesnych ciągników jest również wyposażonych w hamulec silnika, zwany też hamulcem wydechowym, który zdławiając przepływ spalin z silnika, zwiększa opór mechaniczny, co w trakcie hamowania silnikiem pozwala na zwiększenie skuteczności hamowania.

Hamulec postojowy w nowoczesnych ciągnikach

Modyfikacje układów hamulcowych nie ominęły również tzw. hamulca ręcznego w ciągniku. Na ogół hamulce te w ciągniku, uruchamiane są układami elektroniczno-hydraulicznymi (np. Valtra S4) lub elektroniczno-pneumatycznymi (np. Fendt 900 Vario, 1000 Vario). Coraz popularniejsze staje się montowanie systemów automatycznego hamulca postojowego w ciągniku. Działanie takiego systemu polega na automatycznym zablokowaniu kół, np. w sytuacji, gdy traktorzysta opuści kabinę ciągnika. Taki system jest oferowany chociażby w ciągnikach Deutz Fahr pod nazwą EPB. W systemie tym hamulec postojowy w ciągniku można aktywować ręcznie przyciskiem lub automatycznie (poprzez opuszczenie fotela operatora). System ten zwalnia hamulec postojowy w ciągniku wtedy, gdy zostanie wybrane przełożenie oraz kierunek jazdy. W niektórych rozwiązaniach hamulec postojowy w ciągniku wyposażony jest w funkcję ułatwiającą ruszanie pod górkę, np. system Hill Hold w ciągniku Valtra G5.

Hamulce przedniej osi

W wielu współczesnych ciągnikach rolniczych mamy do czynienia z typowym układem konstrukcyjnym, w którym koła tylne są napędzane stale, zaś koła przednie mają możliwość załączenia napędu. W takim przypadku oś przednia musi być wyposażona w układ hamulcowy. W starszych konstrukcjach hamulec przedniej osi był montowany przy elementach układu napędowego, natomiast obecnie panuje tendencja do montowania hamulców bezpośrednio przy kołach przedniej osi. W ciągnikach John Deere serii 7R i 8R przednia oś jest wyposażona w hamulce tarczowe mokre (w kąpieli olejowej). Z kolei w traktorach JCB Fastrac na przedniej osi są montowane hamulce tarczowe suche.

Najczęstsze problemy w układach pneumatycznych i praktyczne wskazówki serwisowe

Praca w zapyleniu i wilgoci sprawia, że hamulce pneumatyczne wymagają szczególnej uwagi, a najczęstszą usterką są nieszczelności na szybkozłączach i przewodach. Kluczowe znaczenie dla trwałości całego układu ma dbanie o jego czystość oraz regularne usuwanie wilgoci. Gromadząca się w zbiornikach woda prowadzi do korozji wewnętrznej, a zimą do zamarzania zaworów, co może całkowicie unieruchomić zestaw w najmniej spodziewanym momencie. Z kolei przedostający się do instalacji olej ze zużytej sprężarki niszczy gumowe membrany siłowników, drastycznie osłabiając siłę hamowania przyczepy. Podstawą serwisu jest codzienna kontrola szczelności oraz nawyk czyszczenia głowic przed każdym podpięciem zestawu, co chroni system przed piaskiem i kurzem. Jeśli czas napełniania zbiorników wyraźnie się wydłuża, należy niezwłocznie usunąć nieszczelności, aby zapobiec przegrzaniu i zatarciu sprężarki. Systematyczna wymiana wkładu osuszacza raz w roku oraz kontrola stanu okładzin to najprostszy sposób na zapewnienie pełnego bezpieczeństwa podczas intensywnych prac transportowych.

Najczęstsze problemy w układach pneumatycznych:

• Nieszczelności na szybkozłączach i przewodach: Najczęstsza przyczyna spadku skuteczności hamowania - wymaga codziennej kontroli i natychmiastowej naprawy.
• Gromadzenie się wilgoci w zbiornikach powietrza: Prowadzi do korozji wewnętrznej układu oraz zamarzania zaworów w okresie zimowym.
• Zanieczyszczenie instalacji pyłem i piaskiem: Brud przedostający się przez nieczyszczone głowice powoduje przyspieszone zużycie elementów układu.
• Przedostawanie się oleju ze zużytej sprężarki: Olej niszczy gumowe membrany siłowników, znacząco obniżając siłę hamowania.
• Wydłużony czas napełniania zbiorników powietrza: Objaw nieszczelności lub zużycia elementów, który może prowadzić do przegrzania i zatarcia sprężarki.
• Zamarzanie zaworów w niskich temperaturach: Skutek obecności wody w układzie i niesprawnego osuszacza.
• Zużycie okładzin hamulcowych: Pomijana kontrola mechanicznych elementów obniża skuteczność całego systemu.

Pneumatyka dwuobwodowa w praktyce - jak zapewnić bezpieczeństwo i prawidłowe działanie hamulców

Aby pneumatyka dwuobwodowa służyła bezawaryjnie, konieczne jest dbanie o czystość złączy pneumatycznych. Przed każdym podpięciem przyczepy należy sprawdzić, czy uszczelki w gniazdach nie są sparciałe. Prawidłowa eksploatacja to także unikanie jazdy z nieszczelnym układem. Nawet niewielki świst powietrza oznacza, że sprężarka musi pracować bez przerwy, co drastycznie skraca jej żywotność. Pamiętajmy, że sprawny układ hamulcowy to nie tylko kwestia przepisów, ale przede wszystkim gwarancja, że bezpiecznie wrócimy z pola do gospodarstwa.

Typy hamulców do przyczepy rolniczej

Wybór odpowiedniego układu hamulcowego to kluczowy element bezpiecznego i efektywnego transportu w gospodarstwie rolnym. Hamulce do przyczepy rolniczej mogą występować w kilku wariantach, różniących się sposobem działania, skutecznością i zastosowaniem.

• Hamulce hydrauliczne do przyczepy rolniczej: To jedno z najczęściej spotykanych rozwiązań w średnich i mniejszych gospodarstwach.
• Hamulce pneumatyczne do przyczepy: To system zaprojektowany z myślą o dużych zestawach transportowych oraz intensywnej pracy w gospodarstwach prowadzących długodystansowe przewozy.
• Hamulce hydrauliczno-pneumatyczne do przyczepy: To coraz popularniejsze rozwiązanie w nowoczesnym rolnictwie, szczególnie w dużych gospodarstwach, które obsługują różnorodny sprzęt i korzystają z różnych ciągników. System ten umożliwia współpracę jednej przyczepy z ciągnikami wyposażonymi w różne typy instalacji.
• Hamulec najazdowy do przyczepy rolniczej: To mechaniczny system hamulcowy, który działa na zasadzie siły nacisku przyczepy na zaczep ciągnika. Sprawdza się przede wszystkim w lekkim transporcie wewnątrz gospodarstwa. Nie nadaje się natomiast do ciężkiego ładunku, jazdy po drogach publicznych z większą prędkością ani zestawów wieloprzyczepowych.

Regularny przegląd

Regularny przegląd hamulców do przyczepy rolniczej to klucz do bezpiecznego i efektywnego transportu - zarówno na polu, jak i na drogach publicznych. Stan siłowników, przewodów i złączy powinien być kontrolowany co najmniej raz w roku, najlepiej przed rozpoczęciem intensywnego sezonu transportowego. Dobrze utrzymane hamulce do przyczepy rolniczej nie tylko chronią Twój sprzęt i ludzi pracujących w gospodarstwie, ale też zapewniają zgodność z przepisami - zwłaszcza podczas jazdy po drogach publicznych.
