Rysunek Techniczny Ciągnika Rolniczego

Rysunek techniczny jest niezbędnym narzędziem w procesie projektowania, produkcji i utrzymania maszyn, w tym ciągników rolniczych. Jego prawidłowe sporządzanie i interpretacja wymagają znajomości szeregu norm i zasad. W niniejszym artykule przedstawiono podstawowe zasady tworzenia rysunku technicznego, ze szczególnym uwzględnieniem jego zastosowania w kontekście maszyn rolniczych.

Normalizacja i Unifikacja w Rysunku Technicznym

Znaczenie Normalizacji

Normalizacja w rysunku technicznym polega na stosowaniu zunifikowanych zasad i reguł rysowania części maszyn, które mają takie same wymiary i kształty. Ma to kluczowe znaczenie dla maszyn i pojazdów spełniających to samo zadanie. Normalizacja jest podstawą do wymiany międzynarodowej technologii i handlu. W Polsce normy rysunkowe są uregulowane prawnie w Polskich Normach, oznaczanych znakiem „PN”. Często są one zgodne z normami europejskimi EN lub międzynarodowymi normami ISO.

Rola Unifikacji

Unifikacja to kolejny ważny aspekt, polegający na tworzeniu jednolitych elementów i zespołów w celu zapewnienia ich wymienialności. Przykładem unifikacji są przekładnie lub całe skrzynie przekładniowe, silniki itd. Unifikacja ułatwia projektowanie nowych maszyn i jest szeroko stosowana w zakładach pracy.

Przykładowe Normy Rysunkowe

W zależności od branży (np. maszynowa, budowlana, elektryczna) stosuje się odpowiednie normy rysunkowe. Przykłady to:

• PN-ISO-406:1993 Rysunek Techniczny.
• PN-EN-22553:1997 ISO2553 Rysunek techniczny.

Znak normy zastępuje opis części i maszyn lub wyjaśnia ich działanie.

Podstawowe Elementy Rysunku Technicznego

Formaty Arkuszy Rysunkowych

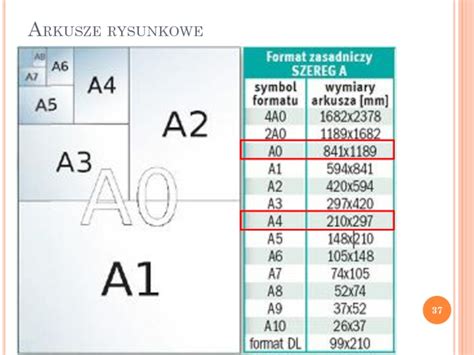

Arkusz rysunkowy musi mieć określony format. Format A4 o wymiarach 210 x 297 mm jest formatem podstawowym. Inne formaty są zwielokrotnieniem formatu A4.

Każdy arkusz powinien mieć obrzeże o szerokości od 5 do 10 mm oraz obramowanie, którego grubość linii wynosi minimum 0,7 mm, w zależności od wielkości formatu.

Tabliczki Rysunkowe

Tabliczki rysunkowe są kluczowymi elementami każdego rysunku. Wyróżnia się tabliczkę wykazu części oraz tabliczkę podstawową. Zawierają one niezbędne informacje o rysunku i przedstawionym na nim elemencie.

Rodzaje Linii Rysunkowych

Na rysunkach technicznych stosuje się różne rodzaje linii, zależnie od ich przeznaczenia i stopnia złożoności budowy przedmiotu. Grubość linii rysunkowych jest znormalizowana i dobierana w zależności od konkretnego zastosowania. Pamiętać należy, że odstępy między kreskami i punktami są również istotne.

Pismo Techniczne

Pismo techniczne charakteryzuje się pochyleniem i znormalizowaną wysokością "h", która wynosi: 1,8; 2,5; 3,5; 5; 7; 10; 14 i 20 mm. Stosuje się również wzory znaków pisma pochyłego.

Podziałki i Szczegóły

W przypadku, gdy na rysunku są małe szczegóły, rysuje się je w powiększeniu. Podziałki stosowane w rysunku technicznym są znormalizowane. Jeśli zachodzi potrzeba uwypuklenia detali, stosuje się rzuty cząstkowe, zwykle w powiększeniu, oznaczane nad odpowiednimi rzutami.

Narzędzia i Materiały Rysunkowe

Ołówki i Tusze

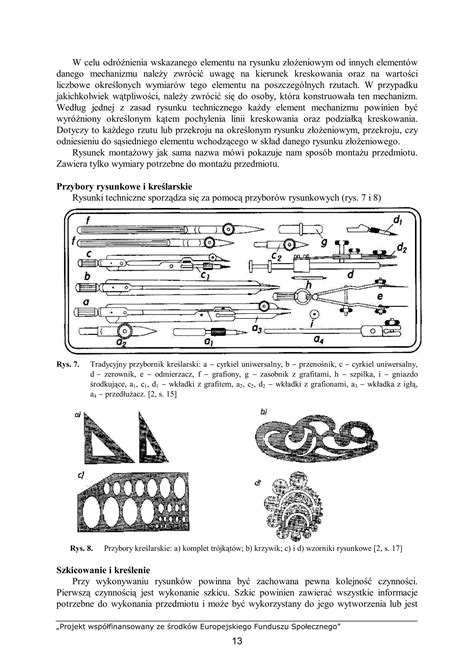

Rysunki techniczne wykonuje się ołówkiem i tuszem. Ołówki mają różne twardości, oznaczone cyfrą i literą, np. 2H, HB, 2B. Do precyzyjnego rysowania stosuje się ołówki automatyczne, które zapewniają stałą grubość linii. Do usuwania zbędnych linii używa się gumek o różnym stopniu twardości i kolorach. Rysunki tuszem wykonuje się tuszem kreślarskim czarnym, rzadziej kolorowym. Do opisywania służą grafiony i piórka kreślarskie.

Współczesne Metody Rysowania

Tradycyjna deska kreślarska jest coraz rzadziej spotykana. Współczesne biura konstrukcyjne wykorzystują technikę komputerowego wspomagania projektowania (CAD), a rysunki są tworzone i przechowywane w postaci elektronicznej.

Rzutowanie i Widoki Przedmiotów

Rzutowanie Prostokątne

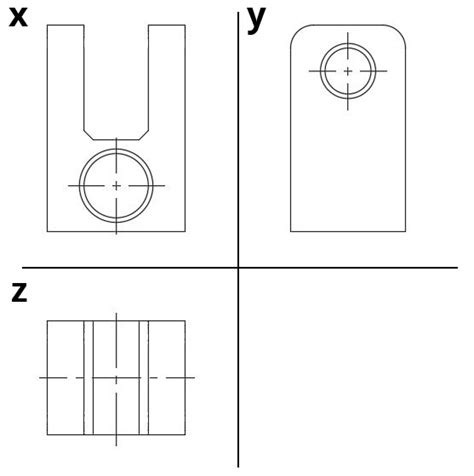

Przedmioty otaczające nas występują jako figury płaskie lub przestrzenne. Rysunek techniczny, szczególnie w przypadku obiektów o dużych gabarytach, musi przedstawiać przedmiot przestrzenny na płaszczyznę arkusza rysunkowego, czyli rzutnie. Obecnie obowiązuje rzutowanie prostokątne metodą europejską - E, charakteryzujące się rzutowaniem pod kątem prostym między prostą rzutującą a płaszczyzną rzutu. Liczbę rzutów przedstawiających przedmiot należy ograniczyć do minimum, zachowując proporcje wymiarów.

Widoki i Przekroje

Rzuty prostokątne dzielą się na dwie podstawowe grupy: widoki i przekroje.

• Widoki przedstawiają zewnętrzne zarysy przedmiotów, ich kształty widziane z zewnątrz.
• Przekroje pokazują budowę wewnętrzną przedmiotów wydrążonych.

W widokach i przekrojach krawędzie przedmiotu rysuje się linią grubą. Przekroje mogą być proste, czyli powstałe poprzez przecięcie przedmiotu jedną płaszczyzną, lub złożone - stopniowe lub łamane.

Oznaczenia Materiałów

Na rysunkach technicznych stosuje się również oznaczenia materiałów. Przykładowo, elementy z żeliwa, miedzi, stali czy mosiądzu, mogą być oznaczane za pomocą specyficznych kreskowań. Inne materiały mają własne, znormalizowane oznaczenia.

Wymiarowanie i Oznaczenia

Elementy Wymiaru Rysunkowego

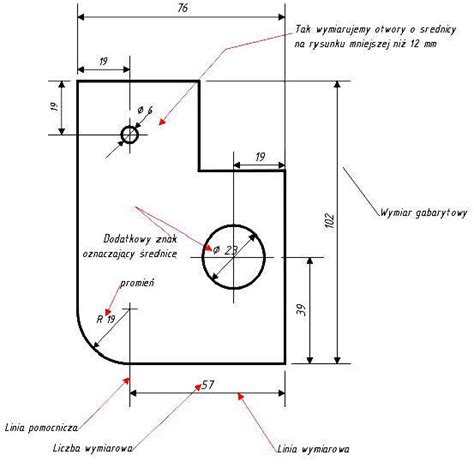

Wymiarowanie na rysunku technicznym ma kluczowe znaczenie dla prawidłowego wykonania przedmiotu. Obejmuje ono elementy takie jak linie wymiarowe, pomocnicze linie wymiarowe oraz liczby wymiarowe. Linie wymiarowe rysuje się linią cienką ciągłą i ogranicza grotami, kreskami lub kropkami. Ważne jest, aby nie przecinać liczb wymiarowych żadnymi liniami.

Znaki Wymiarowe

Do opisywania rysunku technicznego stosuje się również znaki wymiarowe, które pozwalają zidentyfikować kształt oraz odczytać rysunek. Mają one taką samą wielkość jak liczby wymiarowe i umieszcza się je przed tymi liczbami.

Chropowatość i Powłoki Ochronne

Powierzchnie maszyn muszą mieć określoną chropowatość, która jest oznaczana na rysunku. Stosuje się również oznaczenia obróbki cieplnej. Aby zwiększyć odporność stali na korozję, stosuje się powłoki ochronne z farb, lakierów lub innych metali, które również są odpowiednio oznaczane na rysunku.

Tolerancje Wymiarowe

Wymiary podane na rysunku technicznym są wymiarami nominalnymi, do których dodawane są odchyłki. Wynika to z faktu, że bezwzględne wartości są w praktyce niemożliwe do osiągnięcia. Tolerowanie to dopuszczalna różnica między największą i najmniejszą rzeczywistą wartością wymiaru do wymiaru nominalnego. Na rysunku podaje się dwie odchyłki, między którymi powinien znaleźć się opisywany wymiar, zaznaczone znakami plus (+) lub minus (-). Stosuje się również tolerowanie symbolowe, np. w przypadku pasowania otworu i współpracującego wałka.

Uproszczenia Rysunkowe i Schematy

Uproszczenia Połączeń

W celu zwiększenia czytelności rysunku technicznego, zwłaszcza w przypadku skomplikowanych konstrukcji, stosuje się uproszczenia rysunkowe. Dotyczy to szczególnie połączeń, takich jak:

• Połączenia gwintowe
• Połączenia śrubowe i kołkowe
• Połączenia nitowane
• Połączenia spawane
• Popularne łożyska

Uproszczenia te nie zmniejszają dokładności wykonania, a jednocześnie czynią rysunek bardziej przejrzystym.

Schematy Rysunkowe

Schematy służą do przedstawiania struktury, funkcji i zasady działania urządzeń. Wyróżniamy:

• Schematy kinematyczne: przedstawiają ruchy elementów maszyny, np. schemat kinematyczny skrzyni przekładniowej.
• Schematy hydrauliczne: obrazują przepływ cieczy roboczej w układach, np. schemat hydrauliczny prasy.
• Schematy elektryczne: pokazują połączenia elektryczne, np. schemat baterii, łącznika i żarówki.

Schematy te są nieodzownym elementem dokumentacji technicznej maszyn i urządzeń, ułatwiając ich montaż, kontrolę i odbiór.

Rysunki Złożeniowe

Rysunki złożeniowe przedstawiają maszynę lub urządzenie oraz wzajemne usytuowanie jej elementów. Pokazują, w jakiej postaci powinny być uzyskane po wykonaniu i zmontowaniu. Wyjaśniają i uzupełniają opisy instrukcji montażowych.

Interpretacja i Przechowywanie Rysunków

Interpretacja Rysunku Technicznego

Prawidłowa interpretacja rysunku technicznego wymaga analizy kilku elementów. Na początku należy zapoznać się z tabliczką podstawową, która zawiera niezbędne informacje, ułatwiające zrozumienie rysunku. Określamy rodzaj rysunku, liczbę rzutów, a w przypadku przekrojów - orientujemy płaszczyzny jego wykonania. Następnie, wyobrażamy sobie przedmiot, który jest na rysunku, zwracając uwagę na wymiary gabarytowe i wymiary tolerowane. Oznaczenia chropowatości pozwalają określić stan powierzchni i rodzaj stosowanej obróbki. Z tabliczki wykazu części dowiadujemy się, z ilu części składa się złożenie oraz jakie części są znormalizowane.

Przechowywanie Dokumentacji Techniczno-Ruchowej (DTR)

Rysunki warsztatowe muszą być przechowywane w odpowiednich warunkach. Wymiary pojemników powinny być dopasowane do formatów arkuszy. Nowoczesne biura konstrukcyjne wykorzystują technikę komputerową, a rysunki są przechowywane w postaci elektronicznej w folderach, na dysku twardym komputera lub w archiwum biura konstruktorskiego.

Zbiór rysunków i dokumentacji ruchowo-technicznej maszyn, zwany dokumentacją techniczno-ruchową (DTR), jest kluczowy dla każdego użytkownika. DTR zawiera instrukcję obsługi, która jest obowiązkowym elementem dokumentacji. Opisuje ona budowę (urządzenia), warunki prawidłowej eksploatacji, a także zawiera niezbędne schematy, np. podłączenia do sieci energetycznej. DTR wskazuje również sposób konserwacji i przeprowadzania drobnych napraw, a także warunki uruchomienia i dalszego użytkowania.

Budowa i Połączenia w Maszynach Rolniczych

Klasyfikacja Części Maszyn

Części maszyn można klasyfikować na różne sposoby, np. jako pojedyncze elementy, podzespoły (stanowiące jedną całość konstrukcyjną) lub zespoły (grupa części spełniających określone zadanie).

Ruchomy układ mechaniczny charakteryzuje się tym, że po poruszeniu jednej z części pozostałe wykonują ściśle określone ruchy.

Rodzaje Połączeń

W maszynach rolniczych stosuje się różnorodne połączenia, które można podzielić na:

1. Spawanie: polega na trwałym łączeniu elementów poprzez stopienie elementów łączonych lub łączących albo spoiny.
2. Nitowanie: polega na łączeniu elementów za pomocą nitów, na zimno lub gorąco.
3. Zgrzewanie: polega na rozgrzewaniu części do stanu plastyczności i mocnym dociśnięciu ich do siebie.
4. Lutowanie: polega na połączeniu elementów metalowych za pomocą lutu, który nie deformuje części łączonych.
5. Klinowe: służą do przenoszenia momentu obrotowego między osadzonymi na nich częściami maszyn, np. koła pasowe, zębate.
6. Wpustowe: przenoszą moment obrotowy bez powstawania bicia promieniowego.
7. Gwintowe: połączenie za pomocą naciętego gwintu (śruba lub wkręt). Najpowszechniej stosowane są gwinty metryczne, oznaczane np. M20, gdzie „M” oznacza gwint metryczny, a „20” średnicę nominalną. W celu zabezpieczenia przed samoodkręceniem stosuje się gwinty o małym skoku, tzw. samohamowne.
8. Sworzniowe: jest to połączenie rozłączne i zmienne. Wykorzystywane jest do łączenia wszelkiego rodzaju przegubów.

Łożyska i Sprzęgła

Łożyska to elementy podpierające wały, osie oraz inne elementy wykonujące ruch obrotowy. Służą do zmniejszania tarcia podczas ruchu. Wyróżniamy łożyska ślizgowe (np. panewki) i łożyska toczne (z elementami tocznymi osadzonymi w koszyczku). Łożyska są chronione przed kurzem i wodą oraz zabezpieczone przed wyciekiem smaru.

Sprzęgła służą do przenoszenia momentu obrotowego. Mogą być sztywne (bez zmiany kierunku ruchu obrotowego) lub rozłączne (mechaniczne, hydrauliczne, elektromechaniczne). Przykładem jest sprzęgło asynchroniczne, które działa w szerokim zakresie temperatur i umożliwia rozłączanie agregatu lub wyłączanie silnika.

Przekładnie

Przekładnie służą do przenoszenia momentu obrotowego i zmiany prędkości obrotowej. Mogą być jedno- lub wielostopniowe, mechaniczne, cierne, pasowe, zębate lub hydrauliczne.

• Przekładnie zębate: moment obrotowy przenoszony jest z zęba koła napędzającego na ząb koła napędzanego.
• Przekładnie pasowe: moment obrotowy przenosi element pośredniczący - cięgno (pas). Mogą być otwarte lub skrzyżowane. Pasy mogą być płaskie lub klinowe.
• Przekładnie łańcuchowe: posiadają ogniwa połączone przegubowo.

Mechanizmy i Układy w Ciągnikach

Elementy Tarcia

W funkcjonowaniu mechanizmów wykorzystywane jest tarcie, np. w przekładniach ciernych czy pasowych. Ważne jest, aby powierzchnie współpracujące były odpowiednio smarowane, co zmniejsza tarcie, np. tarcie toczne stalowych elementów wywołuje 200 razy mniejszą siłę tarcia tocznego niż tarcia posuwistego. Smarowanie polega na oddzieleniu powierzchni współpracujących od siebie smarem.

Pompy

Urządzenia, które służą do podnoszenia lub przetłaczania cieczy pod wpływem rosnącego ciśnienia cieczy, nazywamy pompami. Wyróżniamy pompy nurnikowe (tłoczące ciecz do rury tłocznej) oraz pompy wirowe (niewrażliwe na zanieczyszczenia, ale wymagające zalania cieczą). Do pompowania cieczy zanieczyszczonych, jak gnojówka czy gnojowica, stosuje się pompy wyporowe, np. śrubowe, z gumowymi wirnikami. Pompy wielostopniowe (wysokociśnieniowe) są stosowane tam, gdzie wymagane jest duże ciśnienie. W układach hydraulicznych ciągników rolniczych czynnikiem roboczym jest ciecz, zazwyczaj olej mineralny, który pod ciśnieniem wykonuje pracę.
