Ciągnik Rolniczy: Tryb Awaryjny – Przyczyny, Objawy i Rozwiązania

Współczesne maszyny rolnicze i budowlane wyposażone są w zaawansowane systemy oczyszczania spalin, takie jak EGR (Exhaust Gas Recirculation), DPF (Diesel Particulate Filter) oraz AdBlue (SCR - selektywna redukcja katalityczna). Ich zadaniem jest ograniczenie emisji zanieczyszczeń, spełnianie norm środowiskowych (Stage III, IV, V) oraz poprawa efektywności spalania. Choć technologie te pełnią ważną rolę w ochronie środowiska, w praktyce często stają się źródłem poważnych usterek i przestojów.

Zwłaszcza w warunkach pracy ciągników, kombajnów, koparek czy ładowarek - gdzie maszyny pracują pod dużym obciążeniem, w zapylonym środowisku i przy zmiennych obrotach - problemy z układami EGR, DPF i AdBlue są jednymi z najczęstszych przyczyn awarii silnika. Wiele z tych usterek prowadzi do aktywacji trybu awaryjnego, co skutkuje znacznym ograniczeniem funkcjonalności maszyny.

Tryb Awaryjny - Czym Jest i Jakie Ma Objawy?

Tryb awaryjny (często nazywany również "limp mode" lub "safe mode") to mechanizm zabezpieczający, który aktywuje się, gdy elektroniczny moduł sterujący (ECU) wykryje poważną usterkę w kluczowych systemach maszyny. Celem jest ochrona silnika i innych komponentów przed dalszymi uszkodzeniami. W tym trybie maszyna najczęściej:

• traci moc i "mułowatość" silnika
• nie wchodzi na obroty
• przy większym obciążeniu traci moc
• ma zablokowane funkcje lub ograniczoną prędkość
• wyświetla kontrolkę DPF lub błąd silnika na ekranie (np. "DPF clogged", "Exhaust system malfunction", "AdBlue fault", "SCR malfunction").

Najczęstsze Usterki Prowadzące do Trybu Awaryjnego

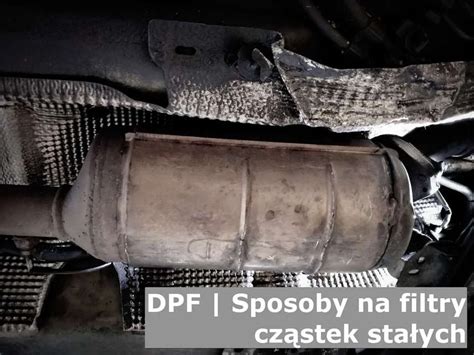

Zapchany Filtr DPF (Diesel Particulate Filter)

W nowoczesnych maszynach rolniczych i budowlanych, takich jak ciągniki, koparki czy ładowarki, filtr DPF (Diesel Particulate Filter) jest standardem. Jego zadaniem jest wyłapywanie cząstek sadzy ze spalin, aby spełnić coraz surowsze normy emisji spalin (np. Stage IV, V). Niestety, w praktyce DPF często okazuje się problemem nr 1 w eksploatacji maszyn ciężkich. Przy niewłaściwym użytkowaniu, zapyleniu lub pracy na krótkich cyklach filtr może się szybko zapchać, prowadząc do poważnych awarii silnika i kosztownych napraw.

Najczęstsze objawy zapchanego DPF w maszynach rolniczych i budowlanych:

• Spadek mocy i „mułowatość” silnika: Maszyna słabo reaguje na gaz, nie wchodzi na obroty, a przy większym obciążeniu traci moc. W polu czy na budowie to realny problem - czas wykonania pracy się wydłuża.
• Większe spalanie: Silnik zużywa więcej paliwa, czasem nawet o 10-20%. Maszyna pracuje ciężej, by przepchnąć spaliny przez zapchany układ wydechowy.
• Czarny dym z rury wydechowej: Gęsty dym i zapach spalenizny to efekt niespalonej sadzy. To bardzo poważny sygnał, że filtr nie działa prawidłowo.
• Kontrolka DPF lub błąd silnika: Na ekranie pojawia się ostrzeżenie „DPF clogged” lub „Exhaust system malfunction”. Maszyna może wejść w tryb awaryjny (ograniczenie mocy, blokada funkcji).

Co się stanie, jeśli zignorujesz problem?

Brak reakcji to prosta droga do:

• uszkodzenia turbosprężarki
• przegrzania silnika
• zatarcia układu wydechowego
• wymiany DPF-u, która może kosztować od kilku do kilkunastu tysięcy złotych
• przestoju w pracy, który w sezonie oznacza utratę pieniędzy.

Co robić, gdy podejrzewasz zapchany filtr DPF?

1. Sprawdź, czy pojawiły się błędy: Większość nowoczesnych maszyn wyświetli ostrzeżenie - np. „DPF clogged”, „DPF regen failed” lub „exhaust system fault”. To pierwszy sygnał, że układ wydechowy wymaga uwagi.
2. Przeprowadź regenerację: Gdy pojawi się informacja o zapchanym filtrze cząstek stałych (DPF), pierwszym krokiem przed demontażem czy modyfikacją jest próba regeneracji filtra. Regeneracja to proces, który usuwa nagromadzoną sadzę i przywraca drożność układu wydechowego.
   • Automatyczna regeneracja (regeneracja pasywna): Odbywa się samoistnie, kiedy maszyna przez dłuższy czas pracuje na wyższych obrotach i osiąga odpowiednią temperaturę spalin. W takich warunkach sadza w filtrze ulega spaleniu i zostaje usunięta. UWAGA: krótka praca na biegu jałowym lub niskim obciążeniu uniemożliwia ten proces - to częsty problem w pracy maszyn rolniczych.
   • Wymuszona regeneracja (regeneracja aktywna): Uruchamiana przez operatora z poziomu panelu sterowania maszyny lub przez serwis. System podnosi temperaturę spalin i przeprowadza intensywne wypalenie sadzy z DPF-u. Trwa zwykle od 15 do 60 minut. W tym czasie nie należy przerywać cyklu. Wymagana jest wystarczająca ilość paliwa i nagrzany silnik.
   • Regeneracja serwisowa / warsztatowa: Gdy automatyczna i wymuszona regeneracja nie działają, konieczne jest czyszczenie filtra chemicznie lub termicznie. Filtr DPF może zostać wyjęty i poddany czyszczeniu na stole serwisowym, przepłukany specjalistycznym preparatem DPF flush. To najskuteczniejsza metoda, ale wymaga demontażu filtra i dostępu do narzędzi serwisowych.
3. Skorzystaj z profesjonalnej diagnostyki i modyfikacji: Jeśli filtr regularnie się zapycha lub regeneracja nie działa, warto skonsultować się ze specjalistami. Bezpieczne i legalne usuwanie problemów z DPF w maszynach rolniczych i budowlanych często polega na indywidualnych modyfikacjach oprogramowania ECU, które eliminują przyczynę problemu, chronią silnik i turbosprężarkę przed uszkodzeniem oraz nie wpływają negatywnie na inne systemy maszyny.

Usuwanie DPF w ciągnikach - kiedy warto to rozważyć?

Jeśli Twój ciągnik regularnie traci moc, sygnalizuje błędy „DPF clogged” lub wchodzi w tryb awaryjny, a regeneracje przestają działać, warto rozważyć usuwanie DPF w ciągniku jako trwałe i skuteczne rozwiązanie problemu. Szczególnie w przypadku maszyn pracujących głównie poza drogami publicznymi, na polu lub w gospodarstwie. Usuwanie DPF w ciągnikach polega na modyfikacji oprogramowania sterującego (ECU), która dezaktywuje funkcję filtra cząstek stałych bez fizycznego usuwania jego wkładu. Dzięki temu silnik działa bez ograniczeń i błędów, zużycie paliwa spada, a ciągnik odzyskuje pełną moc i wydajność.

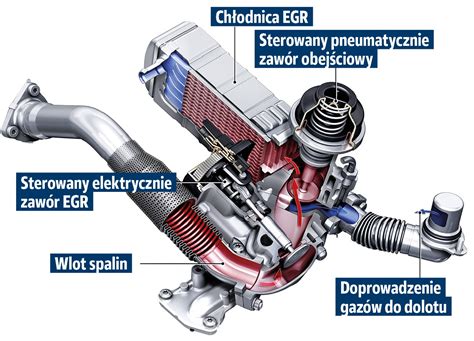

Uszkodzony Zawór EGR (Exhaust Gas Recirculation)

Nowoczesne maszyny rolnicze i budowlane takie jak ciągniki, koparki, ładowarki teleskopowe czy kombajny są wyposażone w system EGR (Exhaust Gas Recirculation), czyli zawór recyrkulacji spalin. Jego zadaniem jest obniżenie emisji tlenków azotu (NOx) poprzez wprowadzanie części spalin z powrotem do komory spalania. Chociaż rozwiązanie to spełnia rygorystyczne normy emisji (np. Stage V), w praktyce często okazuje się źródłem awarii i spadku wydajności maszyny.

Najczęstsze objawy uszkodzonego zaworu EGR:

Zawór EGR to element, który z czasem pokrywa się nagarem (sadzą) i może się blokować - zarówno w pozycji otwartej, jak i zamkniętej. Oto objawy, na które warto zwrócić uwagę:

• Nierówna praca silnika: Maszyna pracuje „na szarpnięcia”, szczególnie przy niskich obrotach. To typowy objaw zaworu, który nie domyka się lub reaguje z opóźnieniem.
• Spadek mocy: Podczas pracy z obciążeniem (np. orka, załadunek) ciągnik traci moc lub przerywa. Może też gorzej wchodzić na wyższe obroty.
• Dymienie i wzrost spalania: Uszkodzony EGR powoduje niepełne spalanie paliwa, co skutkuje czarnym dymem z wydechu i zwiększonym zużyciem ON (nawet o 10-15%).
• Błąd silnika na wyświetlaczu (Check Engine): W wielu modelach pojawia się kod błędu EGR - np. „EGR flow insufficient”, „EGR valve stuck” lub ogólny komunikat o układzie spalin.
• Trudności z uruchomieniem silnika: Jeśli zawór zablokował się w pozycji otwartej, rozruch może być utrudniony lub niemożliwy. Zdarza się, że maszyna odpala dopiero po kilku próbach.

Dlaczego EGR tak często zawodzi?

Zawór EGR jest wyjątkowo podatny na:

• nagromadzenie sadzy i oleju - szczególnie przy pracy w zapylonym środowisku
• przestoje i krótkie cykle robocze, które uniemożliwiają pełne oczyszczenie
• niską jakość paliwa i oleju, które przyspieszają nagarowanie
• wady elektroniki sterującej - sterownik może błędnie odczytywać pozycję zaworu.

W maszynach takich jak John Deere, New Holland, Fendt, Claas, Deutz-Fahr, Case IH, CAT czy JCB, zawór EGR znajduje się zwykle w trudno dostępnym miejscu, co utrudnia diagnostykę i naprawę bez profesjonalnych narzędzi.

Co grozi przy zablokowanym lub nieszczelnym EGR?

• Utrata mocy i zwiększone spalanie
• Zanieczyszczenie układu dolotowego i turbosprężarki
• Problemy z DPF (niesprawny EGR wpływa na szybsze zapychanie filtra)
• Trwałe uszkodzenie głowicy lub zaworów silnika
• Unieruchomienie maszyny w terenie

Jak rozwiązać problem z EGR w maszynach budowlanych?

• Diagnostyka komputerowa - odczyt błędów i wartości przepływu.
• Czyszczenie zaworu EGR - jeśli nie jest zbyt zużyty, można go zdemontować i oczyścić.
• Wymiana EGR - w przypadku uszkodzenia mechanicznego.
• Trwałe usuwanie EGR w maszynach budowlanych (EGR OFF) - rozwiązanie dla maszyn, w których zawór często ulega awarii i powoduje kosztowne przestoje.

Problemy z Systemem AdBlue (SCR)

System AdBlue (SCR) to dziś obowiązkowy element w nowoczesnych maszynach rolniczych i budowlanych - od ciągników, przez kombajny, po koparki czy ładowarki. Jego celem jest ograniczenie emisji spalin, jednak w praktyce coraz więcej użytkowników skarży się na poważne problemy z działaniem układu AdBlue. Wystarczy jeden błąd, aby doszło do unieruchomienia ciągnika w trakcie pracy lub zablokowania rozruchu maszyny budowlanej na placu budowy. W wielu przypadkach - mimo pełnego zbiornika i sprawnego silnika - maszyna nie ruszy, bo sterownik wykrywa „usterkę” w systemie, której w rzeczywistości nie ma.

Problemy z AdBlue to dziś jeden z głównych powodów zgłoszeń serwisowych w maszynach takich marek jak John Deere, Fendt, New Holland, JCB, Claas, CAT, Deutz-Fahr i innych.

Najczęstsze problemy z systemem AdBlue:

1. Komunikaty o błędzie AdBlue na monitorze: Typowe ostrzeżenia, które możesz zobaczyć na ekranie maszyny:
   • „AdBlue fault”, „SCR malfunction”, „Check DEF system”
   • „AdBlue low quality” - nawet przy nowym płynie
   • „Engine will not restart in XX hours” - licznik blokady rozruchu
   • „NOx sensor fault” - problem z pomiarem emisji
   • „AdBlue level incorrect” - błąd czujnika poziomu

   Te komunikaty często nie wskazują jednoznacznej przyczyny - a skutki mogą być poważne: od ograniczenia mocy, po całkowite zatrzymanie maszyny.

2. Awarie pompy AdBlue i układu dozującego: Pompa AdBlue tłoczy płyn do układu wydechowego przez specjalne dysze. Częste problemy to:
   • Uszkodzenie pompy AdBlue - brak ciśnienia, zablokowany przepływ.
   • Zatkana dysza dozująca - przez krystalizację mocznika.
   • Przerywane lub nadmierne dozowanie - wpływa na zużycie i błędne odczyty.

   W maszynach takich jak John Deere, JCB, Fendt, Claas, CAT układ AdBlue często pracuje w niskich temperaturach, co sprzyja zamarzaniu płynu i niszczeniu pompy. Wielu użytkowników nie wie, że AdBlue powinien być przechowywany i dozowany w temperaturze powyżej -11°C.

3. Czujniki NOx i poziomu AdBlue: To elementy szczególnie podatne na uszkodzenia:
   • Sonda NOx mierzy emisję spalin - jej błąd powoduje blokadę dozowania.
   • Czujnik poziomu AdBlue często przekłamuje dane, szczególnie przy dużych wstrząsach i zabrudzeniu zbiornika.

Co grozi przy awarii systemu AdBlue?

• Tryb awaryjny silnika (limp mode) - spadek mocy, ograniczenie funkcji.
• Zablokowanie rozruchu silnika po odliczeniu liczby godzin pracy z błędem.
• Błędne spalanie i wzrost zużycia paliwa.
• Całkowite unieruchomienie maszyny w trakcie pracy.

Jak postępować w przypadku problemów z AdBlue?

• Sprawdź stan i jakość płynu AdBlue - upewnij się, że pochodzi z zaufanego źródła, nie jest zanieczyszczony ani przeterminowany.
• Zastosuj diagnostykę komputerową - odczyt błędów (np. NOx, ciśnienie, temperatura) pomoże zlokalizować źródło problemu.
• Wyczyść lub wymień pompę i czujniki, jeśli są uszkodzone.
• Rozważ modyfikację ECU i trwałe wyłączenie systemu AdBlue (AdBlue OFF), jeśli usterki się powtarzają, a naprawy są nieopłacalne.

Awarie Czujników i Elektroniki Sterującej

W nowoczesnych maszynach rolniczych i budowlanych układy takie jak DPF, EGR i AdBlue są ściśle powiązane z elektroniką i siecią czujników. To właśnie dzięki nim komputer sterujący (ECU) może kontrolować temperaturę spalin, ciśnienie różnicowe, poziom płynów, skład emisji i wiele innych parametrów pracy silnika. Gdy jeden z tych sensorów ulegnie awarii, cały system może przestać działać prawidłowo, mimo że mechanicznie wszystko wydaje się sprawne. W wielu przypadkach to właśnie uszkodzony czujnik, a nie np. zapchany filtr czy zawór EGR, jest prawdziwą przyczyną problemów.

Typowe czujniki, które najczęściej zawodzą:

1. Czujnik ciśnienia różnicowego (DPF):

   Mierzy różnicę ciśnienia przed i za filtrem cząstek stałych. Gdy się zatnie lub przekłamuje dane:

   • maszyna może błędnie sygnalizować zapchany DPF
   • rozpoczyna się niepotrzebna (lub nieskuteczna) regeneracja
   • ECU może przełączyć silnik w tryb awaryjny (safe mode).

   Objawy: kod błędu DPF mimo nowego lub wyczyszczonego filtra, gwałtowne spadki mocy, niestabilna praca podczas przyspieszania.

2. Czujnik temperatury spalin (EGT):

   Zbyt niska lub zbyt wysoka temperatura spalin uniemożliwia poprawną regenerację DPF lub działanie AdBlue.

   Objawy: komunikat „Exhaust temp too low” lub „High temp error”, przerwane cykle regeneracyjne, nadmierne dymienie i wzrost zużycia paliwa.

3. Sonda NOx (układ SCR / AdBlue):

   Odpowiada za pomiar ilości tlenków azotu w spalinach. Jeśli odczyt jest błędny, ECU może ograniczyć dozowanie AdBlue lub całkowicie zablokować silnik.

   Objawy: błąd AdBlue mimo pełnego zbiornika, tryb awaryjny i blokada rozruchu po kilku godzinach jazdy, nieskuteczne lub przerywane dozowanie płynu.

Dlaczego czujniki ulegają awariom?

• Wiek maszyny i zużycie - czujniki mają ograniczoną żywotność, zwykle 2-5 lat pracy.
• Wysoka temperatura i drgania - zwłaszcza w maszynach budowlanych (koparki, ładowarki).
• Zapylenie i wilgoć - typowe w środowisku rolniczym (żniwa, orka, nawożenie).
• Zanieczyszczone paliwo lub olej - wpływają pośrednio na skład spalin i pracę sensorów.
• Nieprawidłowa regeneracja DPF, na przykład zbyt często przerywana.

Nowe Technologie i Potencjalne Przyczyny Trybu Awaryjnego

Czujnik HVO - Przyszłość Kontroli Paliwa?

Wprowadzenie innowacyjnych technologii, takich jak czujniki HVO (Hydrotreated Vegetable Oil), może w przyszłości stanowić kolejne źródło aktywacji trybu awaryjnego. Firma Kubota wraz z firmą Sun-A zaprezentowała czujnik HVO, który stale mierzy współczynnik przewodności cieplnej oraz lepkości kinematycznej. Na tej podstawie można ocenić, ile jest HVO w paliwie zasilającym silnik.

Pozornie taki czujnik oraz generowane przez niego dane mogą pomóc w detekcji np. wody w paliwie, która jest główną przyczyną uszkodzeń wtryskiwaczy, a także ocenić, czy paliwo nie miesza się z olejem. Z punktu widzenia prawnego oraz według zapewnień Sun-A możliwe jest także wykrycie, czy do napędu silnika nie jest stosowany olej opałowy lub paliwo, które nie powinno znaleźć się w zbiorniku. System składa się z adaptera do filtra paliwa z miejscem na czujnik HVO oraz samego czujnika i wiązki do ECU.

Kubota jako jedna z pierwszych, jeżeli nie pierwsza, pokazała tego typu rozwiązanie. W ciągnikach M5002, znalazł się wspomniany wcześniej czujnik. Firma chwali się, że oprócz oczywistych funkcji, jak detekcja wody czy oleju w paliwie, nowy czujnik HVO pozwala np. ocenić jaka jest procentowa zawartość HVO, wg standardu EN15940. Jeżeli wartość ta spadnie poniżej 90%, sterownik silnika może aktywować tryb awaryjny, precyzyjniej nazywany „Inducement”, analogiczny do tego występującego przy awarii układu oczyszczania spalin. Cały system czeka właśnie na patent.

W praktyce zastosowanie tego czujnika oznaczałoby, że w maszynie nie można by było stosować innego paliwa niż HVO, ewentualnie HVO z maksymalnie kilkuprocentowym dodatkiem zwykłego oleju napędowego. Pytanie, czy czujnik również nie uznałby dodania jakichkolwiek uszlachetniaczy za element niepożądany. Koncepcja, która do tej pory była przedmiotem spekulacji, może wkrótce stać się rzeczywistością. Wprowadzenie takich rozwiązań budzi obawy, zwłaszcza że konsekwencje nie zawsze są szeroko dyskutowane.

I choć HVO jest przedstawiane jako idealny, niemal pozbawiony wad zamiennik klasycznego oleju napędowego, to jednak słychać pewne głosy, że nie do końca tak jest. Wielu dystrybutorów mówi wprost, choć nieoficjalnie, że po przyjęciu maszyny na plac z fabryki lepiej jest „zalać to co zalali do zbiornika” i zatankować normalnie paliwo, zwłaszcza jeżeli chodzi o jednostki, w których zostało niejako siłą zaaprobowane używanie paliw alternatywnych. Trudno wymagać, by silnik, który był wprowadzany do sprzedaży przed pojawieniem się HVO w sferze komercyjnej, był na takie paliwo gotowy.

Naturalnie od prezentacji na targach czy nawet uzyskania praw patentowych do wprowadzenia na rynek jest długa droga. Nie jest wcale powiedziane, że tego typu system trafi od razu do wszystkich maszyn, albo czy w ogóle tak się stanie. Faktem jest, że gdyby ktoś wpadł na pomysł prawnego wymogu stosowania takiego czujnika wraz ze strategią blokowania silnika w przypadku wykrycia złego składu, to byłoby to absolutna żyła złota dla producentów paliw alternatywnych. W końcu nic tak nie działa jak nakaz.

Przykładowe Kody Błędów i Indywidualne Przypadki

W praktyce użytkownicy maszyn często spotykają się z konkretnymi kodami błędów, które sygnalizują problem i wprowadzają maszynę w tryb awaryjny. Przykładem może być zgłoszenie problemu z Agrotronem 6120.4 z 2015 roku, gdzie pojawia się błąd COD 91. Takie komunikaty często wiążą się z obniżeniem maksymalnej prędkości, zmianą zachowania maszyny (np. głośniejsze przerzucanie biegów, nietypowe dźwięki z okolic pomp) i wymagają szczegółowej diagnostyki. Wskazują na konieczność sprawdzenia komponentów takich jak pompy wysokiego i niskiego ciśnienia, a nawet innych układów, które mogły ulec uszkodzeniu (np. po wymianie pompy hamulcowej).
