Alternator SAM, Tico, Matiz w ciągnikach rolniczych – adaptacja i diagnostyka

Współczesne rolnictwo wymaga niezawodnych maszyn, a sprawna instalacja elektryczna w ciągniku rolniczym jest kluczowa dla jego pracy i bezpieczeństwa. Alternator, będący sercem układu ładowania, zapewnia energię dla wszystkich podzespołów elektrycznych i utrzymuje akumulator w pełnej sprawności. W przypadku modyfikacji starszych ciągników, takich jak SAM czy Władimirec T-25, adaptacja alternatorów z samochodów osobowych, np. Daewoo Tico, Matiz, Fiata 126p, Poloneza, Golfa III czy Forda Mondeo, stała się popularnym rozwiązaniem. Artykuł ten szczegółowo omawia kwestie związane z montażem, diagnostyką i doborem alternatora do ciągnika rolniczego.

Alternator zamiast prądnicy - modyfikacja w ciągniku SAM

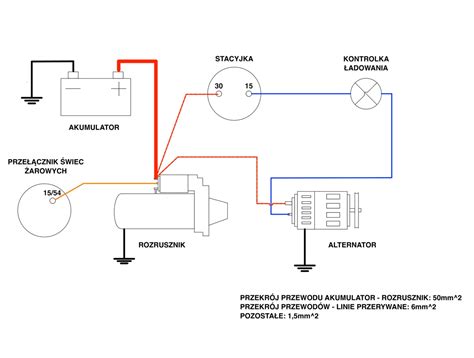

Jedną z popularnych modyfikacji jest zamontowanie alternatora zamiast oryginalnej prądnicy. W przypadku ciągnika SAM, użytkownik zdecydował się na alternator identyczny jak w Tico/Matizie. Układ elektryczny wzbudzenia został oparty na zwyczajnym 12V przekaźniku samochodowym, sterowanym plusem po stacyjce. Dla zabezpieczenia układu przed przekaźnikiem zastosowano bezpiecznik 15A. Część instalacji po prądnicy została wymontowana z wiązki elektrycznej, jako zbędna. Aby nie przeciążać zbytnio stacyjki, wszystkie duże odbiory (główne zasilanie oświetlenia, grzanie świecy płomieniowej, oświetlenie robocze) zasilane są przez przekaźniki, sterowane również plusem ze stacyjki.

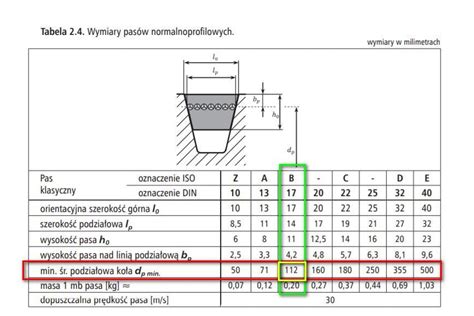

Wybór paska klinowego i koła pasowego

Ważnym aspektem przy wymianie jest dobór odpowiedniego paska klinowego. Stary pasek był mocno zniszczony i wytarty, co uniemożliwiało odczytanie jego rozmiaru. Próby dopasowania paska 10mm wykazały, że jest on zbyt wąski, gdyż "wpadał" w koła pasowe na wale i pompie, dotykając ich wewnętrznej płaskiej części. Ostatecznie zastosowano pasek 13mm. Warto rozważyć użycie paska klinowego "13" z ząbkami, który lepiej dopasowuje się do kół pasowych i nie wymaga zbyt mocnego napinania, co chroni łożyska, zwłaszcza pompy wody. Zbyt mocne naprężenie paska może prowadzić do szybkiego zużycia łożysk pompy wody, co skutkuje wyciekami i jej awarią.

Kółko pasowe alternatora również ma znaczenie. Istnieją konstrukcje jednoczęściowe oraz rozbieralne (np. stosowane w starszych Fiatach Uno), które pozwalają na zmianę szerokości paska (np. z "10" na "13") poprzez zmianę kolejności elementów.

Ogólne informacje o alternatorach w ciągnikach rolniczych

Instalacja elektryczna w ciągniku rolniczym jest jedną z kluczowych rzeczy, które umożliwiają jego pracę i zapewniają bezpieczeństwo. W nowszych traktorach bez prądu nie mógłby działać układ wtrysku paliwa, natomiast w starszych niemożliwe byłoby użycie rozrusznika. Alternator to niewielkie urządzenie, nieco przypominające wyglądem silnik elektryczny. Na jednym z jego boków znajduje się koło pasowe, na które nakładany jest pasek przenoszący napęd z wału korbowego silnika spalinowego. Posiada on również wyprowadzenia, które umożliwiają podłączenie do instalacji elektrycznej.

Budowa i działanie alternatora

Alternatory do ciągników nie różnią się specjalnie od tych, które można spotkać w samochodach osobowych. Zazwyczaj jednak posiadają większe moce, ponieważ traktor może wymagać znacznego zapotrzebowania na prąd (np. dodatkowe mocne oświetlenie do pracy w nocy). Alternator 14 V używany jest w instalacjach pracujących na napięciu nominalnym 12 V, które zapewnia akumulator. Nieco wyższe napięcie alternatora jest konieczne, ponieważ dzięki temu w czasie pracy bateria jest ładowana. Zazwyczaj powinno ono wynosić około 14,5 V i utrzymywać się na tym poziomie nawet po włączeniu świateł i innych odbiorników elektrycznych.

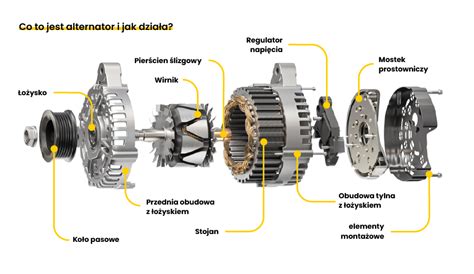

Budowa alternatora sprawia, że jest on jednym z mniej awaryjnych podzespołów w traktorze. Głównym komponentem jest wirnik, który wytwarza pole magnetyczne podczas obrotu. Jest on osadzony na wałku napędzanym paskiem klinowym. W alternatorze znajduje się również stojan, zbudowany z uzwojeń, które generują prąd przemienny pod wpływem zmieniającego się pola magnetycznego wirnika. Ważnym elementem jest także regulator napięcia, który stabilizuje poziom napięcia wytwarzanego przez sam podzespół, zapewniając optymalne działanie układu elektrycznego. Diodowy mostek prostowniczy przekształca prąd przemienny w prąd stały, dostosowany do pracy urządzeń w ciągniku oraz ładowania akumulatora. Podzespół ten wyposażony jest także w obudowę, która chroni wewnętrzne komponenty przed uszkodzeniami mechanicznymi i zabrudzeniami. Niektóre modele posiadają dodatkowe elementy, takie jak szczotki i pierścienie ślizgowe, które zapewniają przepływ prądu do uzwojeń wirnika.

Awaryjność i diagnostyka alternatora

Mimo prostej budowy, alternator może ulec awarii. Efektem będzie nieprawidłowe napięcie ładowania albo całkowity jego brak, co szybko odczujemy poprzez coraz mniejszą ilość energii w akumulatorze. Rozrusznik będzie pracował coraz wolniej, aż w końcu nie będziemy w stanie uruchomić silnika. Najczęstsze objawy braku ładowania to:

• Kontrolka ładowania świeci stale lub żarzy się po odpaleniu.
• Napięcie na akumulatorze po odpaleniu nadal wynosi około 12,2-12,6 V (nie rośnie).
• Po włączeniu świateł napięcie spada, rozrusznik kręci coraz słabiej.
• Po kilku uruchomieniach akumulator jest rozładowany.

Szybka diagnoza po wynikach pomiaru napięcia:

• ON nadal ~12,5 V → brak ładowania (wzbudzenie/regulator/alternator/kabel B+).
• Jest ~14 V, ale spada mocno pod obciążeniem → słaby alternator lub duże spadki na kablach/masie.
• Kontrolka żarzy się → często masa/połączenia, diody, regulator lub problem ze wzbudzeniem.

Typowe usterki w alternatorach ciągnikowych

Alternatory C-330 najczęściej generują usterki związane z regulatorem napięcia. Jest to niewielki podzespół zamontowany na zewnętrznej stronie alternatora, co pozwala na jego łatwą i szybką wymianę. Zużywającym się elementem są grafitowe szczotki, uszkodzeniu może ulec również tranzystor sterujący tzw. napięciem wzbudzenia. Usterkę bardzo łatwo wykryć, ponieważ po uruchomieniu silnika nie zauważymy charakterystycznego mocniejszego świecenia świateł zewnętrznych. Wszelkie wątpliwości rozwieje natomiast pomiar napięcia woltomierzem. W przypadku alternatora C-360 również problematyczny bywa regulator, aczkolwiek uszkodzeniu ulegają czasami diody prostownicze. Akumulator może nadal być ładowany, jednak zauważymy niestabilność napięcia w instalacji. Mruganie świateł, a także lekko żarząca się lampka ładowania, świadczą o awarii mostka prostowniczego.

Adaptacja alternatorów samochodowych do ciągników rolniczych

Alternatory w ciągnikach Ursus C 360 i C 330, choć zwykle dość niezawodne, mogą ulegać różnym awariom, wynikającym zwykle z intensywnej eksploatacji w trudnych warunkach pracy. Jedną z najczęstszych usterek jest zużycie szczotek i pierścieni ślizgowych, co prowadzi do problemów z przewodzeniem prądu w układzie wirnika.

Alternator z Fiata 126p, Tico, Matiz

Alternatory z Daewoo Matiz, Tico, Fiata 126p czy Poloneza mają podobne wymiary ze względu na zbliżony prąd znamionowy około 50 A. Są to popularne wybory do adaptacji w małych ciągnikach. Alternator z Fiata 126p może jednak być problematyczny, ponieważ w nich od kurzu szybko padały łożyska. Użytkownik, który zainstalował alternator od Fiata 126p w swoim ciągniku SAM, ostatecznie rozważał alternator od Forda Mondeo MK1 1.8 lub 2.0 (benzyna), który jest uznawany za niezawodny i ma dwa odczepy: B+ (ładowanie) i D+ (wzbudzenie).

Alternator z Golfa III w Ursusie C-330

Użytkownik, który zamontował alternator z Golfa III w C-330, zauważył, że po odpaleniu kontrolka ładowania świeci się i ładuje prądem 12-13 V. Dopiero po przegazowaniu (zwiększeniu obrotów) kontrolka gaśnie i ładowanie stabilizuje się na poziomie powyżej 14 V. Ten problem wynika z faktu, że alternator potrzebuje około 1200 obrotów, aby rozpocząć efektywne ładowanie. Problem ten może być związany z nieodpowiednią średnicą koła pasowego alternatora. Oryginalne koło pasowe w C-330 ma średnicę podziałową ok. 80 mm, a przełożenie wynosi 2:1. Przy obrotach biegu jałowego ok. 600 RPM, obroty na alternatorze wynoszą 1200 RPM. Aby dopasować alternator do warunków pracy w C-330, sugeruje się przełożenie 4:1 i koło pasowe o średnicy podziałowej 40 mm, co pozwoli na odpowiednie obroty alternatora nawet na biegu jałowym.

Alternator z Hondy Civic we Władimircu T-25

Adaptacja alternatora z Hondy Civic do ciągnika Władimirec T-25 wymaga obejścia oryginalnego regulatora napięcia w ciągniku, który jest zewnętrzny. W alternatorach samochodowych, w tym z Hondy, regulator napięcia jest często wbudowany wraz ze szczotkami. W Władimircu należy odłączyć lub wyeliminować oryginalne elementy instalacji oznaczane na schematach jako 15 i 17 (zewnętrzny regulator i układ prostowniczy). Kabel ładowania z alternatora (np. biały kabel w Hondzie) należy podłączyć bezpośrednio do akumulatora. Należy również zwrócić uwagę na podłączenie kontrolki ładowania (oznaczonej jako 44,6 na schemacie Władimirca), która nie idzie bezpośrednio do alternatora.

Wybór i zakup alternatora do ciągnika

Wybór alternatora do C-360 jest istotną decyzją, mającą wpływ na sprawne działanie całego układu elektrycznego maszyny. Zaleca się stosowanie modelu o mocy zgodnej z pierwotnymi specyfikacjami technicznymi pojazdu. Oryginalne części do Ursusa C-360 miały moc zazwyczaj wynoszącą od 14 do 55 amperów, w zależności od wersji i roku produkcji. Podczas wyboru alternatora do C-360 ważne jest także, aby uwzględnić specyficzne wymiary i parametry techniczne, takie jak napięcie robocze czy sposób montażu.

Na rynku dostępny jest szeroki wybór alternatorów renomowanych marek, takich jak Iskra, Magneton, Expom, GMP, Granit, Jobs, Jubana, Cargo, Agtech, dedykowanych do krajowych i zagranicznych ciągników rolniczych. W sklepach internetowych, takich jak ZENOX.pl czy mizar.com.pl, można znaleźć alternatory i części zamienne do nich, w tym wirniki, koła pasowe, regulatory napięcia, wentylatory, szczotki, stojana, zestawy prostownicze i mostki.
