Wprowadzenie i Informacje Ogólne
Cel i zakres instrukcji
Niniejszy podręcznik zawiera szczegółowe informacje dotyczące maszyny i jej bezpiecznej obsługi, a także dane dotyczące konserwacji i specyfikacji. Instrukcja Operatora powinna być traktowana jako integralna część maszyny i zawsze należy ją przechowywać w czystym i dobrym stanie. Należy ją udostępnić każdemu operatorowi, dystrybutorowi lub pracodawcy.
W niniejszej publikacji zastosowano system jednostek S.I. Na przykład, pojemności płynów podano w litrach. Niniejsza instrukcja nie jest podręcznikiem szkoleniowym; zakłada, że operator zna maszynę i posiada umiejętności niezbędne do jej obsługi. Należy zawsze przestrzegać wszystkich odpowiednich przepisów i regulacji obowiązujących w kraju, w którym maszyna jest eksploatowana.

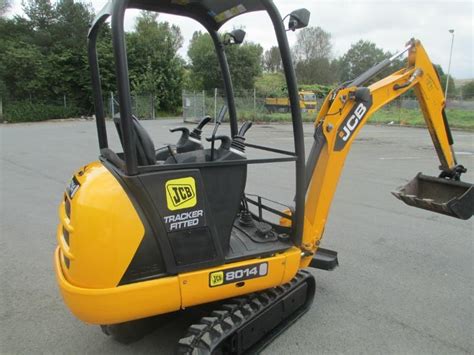

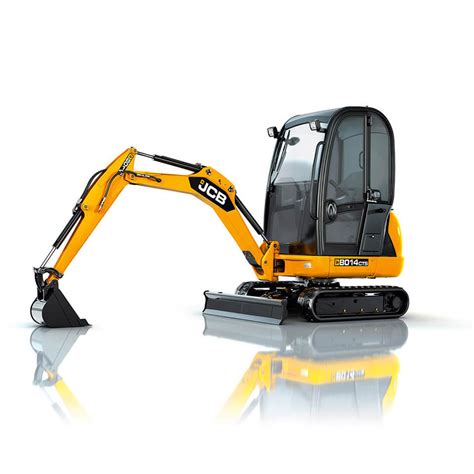

Identyfikacja Minikoparki JCB 8014
Tabliczki identyfikacyjne
Ważne jest, aby dokładnie znać identyfikację maszyny. Numer identyfikacyjny produktu (PIN) lub numer identyfikacyjny pojazdu (VIN) są kluczowe. Jeśli tabliczka identyfikacyjna jest uszkodzona lub brakuje jej, należy skontaktować się z dealerem JCB, aby ją odnowić. Oryginalne dane są zazwyczaj umieszczone na etykiecie identyfikacyjnej zamocowanej na kabinie. K Rys. 2, K Rys. 3 przedstawiają certyfikowane etykiety zgodnie ze standardem.
- PIN: Product Identification Number (Identyfikator Produktu)
- VIN: Vehicle Identification Number (Identyfikator Pojazdu)
Konstrukcje bezpieczeństwa ROPS/FOPS
Konstrukcje ROPS (Roll-Over Protective Structure) i FOPS (Falling Object Protective Structure) są kluczowymi elementami bezpieczeństwa. Uszkodzone struktury są niebezpieczne. Konstrukcja ROPS lub FOPS musi być poddana inspekcji i naprawie wyłącznie przez wykwalifikowaną osobę. W przypadku wątpliwości lub uszkodzeń, należy natychmiast skontaktować się z dealerem JCB.
Elementy Złączne i Połączenia Hydrauliczne
Śruby i Nakrętki Ocynkowane oraz Dacromet
Elementy złączne o wykończeniu ocynkowanym (złote wykończenie 'Z') oraz Dacromet (srebrne, nakrapiane wykończenie 'D') posiadają odporną powierzchnię i są identyfikowane za pomocą koloru oraz sufiksu numeru części (np. K Tabela 1).
Charakterystyka momentu obrotowego
Moment obrotowy jest kluczowy dla prawidłowego i bezpiecznego montażu. Charakterystyka momentu obrotowego może być modyfikowana w przypadku naturalnego smarowania lub specyficznego zastosowania. Tabela 9, Tabela 10 i Tabela 12 zawierają szczegółowe wartości momentów obrotowych podane w Nm, kgf m i lbf ft/in.
Połączenia Hydrauliczne
Wiele połączeń hydraulicznych wymaga precyzyjnego montażu. Tabela 12, zawiera informacje dotyczące momentów obrotowych dla połączeń hydraulicznych, w tym tych, które są obrobione w czołowej części portu adaptera.
Specjalistyczne Narzędzia i Środki Uszczelniające
Wykaz narzędzi specjalnych
Do prawidłowej konserwacji i naprawy minikoparki JCB 8014 wymagane są specjalistyczne narzędzia. Poniżej przedstawiono przykłady niektórych z nich. Należy pamiętać, że inne niewymienione narzędzia również mogą być potrzebne.
- 331/31069: Blok testowy do A.R.V.
- 892/00285: Narzędzie hydrauliczne
Szczegóły dotyczące narzędzi i adapterów
Poniżej przedstawiono przykłady adapterów i złączek, które mogą być używane do serwisowania maszyny. Numery części i oznaczenia wymiarowe są kluczowe dla właściwego doboru.
| Numer Części | Typ | Rozmiar |
|---|---|---|
| 1606/2052 | Gwint wewnętrzny (Female) BSP | 3/8 in. |
| 1604/0003A | Gwint wewnętrzny (Female) BSP | 3/8 in. |
| 892/00071 | Gwint wewnętrzny (Female) BSP | 3/8 in. x 3/8 in. |
| 1606/0004 | Gwint wewnętrzny (Female) BSP | 1/2 in. |
| 816/00439 | Adapter męski (Male) BSP x NPT | 3/8 in. x 1/4 in. |
| 816/55045 | Adapter męski (Male) BSP | 1/4 in. M BSP x 1/4 in. |
| 892/00047 | Adapter żeński (Female) BSP (A) | 3/8 in. BSP (A) x 1/4 in. |
| 892/00055A | Złączka (Coupling) | 1/4 in. |
| 816/90045 | Złączka (Nipple) | 1/4 in. |
| 892/00074 | Adapter kolankowy (Elbow) BSP | 3/8 in. BSP x 3/8 in. |
| 1406/0011 | Korek (Plug) | 1/4 in. |
Materiały uszczelniające i mocujące
Poniżej znajduje się lista materiałów uszczelniających i mocujących zalecanych do różnych zastosowań w minikoparce JCB 8014:
| Typ | Opis | Numer Części |
|---|---|---|
| JCB Threadseal | Masa uszczelniająca do gwintów o średniej wytrzymałości | - |
| Ultra Fast Adhesive | Klej do bezpośredniego oszklenia | - |
| Active Wipe 205 | Preparat czyszczący do bezpośredniego oszklenia | - |
| Black Primer 206J | Podkład czarny do bezpośredniego oszklenia | - |
| Clear Silicone Sealant | Bezbarwny uszczelniacz silikonowy do uszczelniania szkła łączonego na styk | - |
| Plastic to Metal Bonder | Klej do łączenia plastiku z metalem | - |
| Black Polyurethane Sealant | Czarny uszczelniacz poliuretanowy do wykończenia odkrytych krawędzi szkła laminowanego | - |
Kodowanie kolorystyczne (Ciśnienie)
W celu jednolitej identyfikacji:
- Full Pressure: Ciśnienie generowane podczas działania usługi.
Bezpieczna Eksploatacja Minikoparki JCB 8014
Ogólne zasady bezpieczeństwa
Wszystkie maszyny mogą być niebezpieczne. Należy przeczytać i zrozumieć wszystkie komunikaty dotyczące bezpieczeństwa, aby zapoznać się z potencjalnymi zagrożeniami i sposobami ich unikania. W razie wątpliwości dotyczących ostrzeżeń, należy zapytać osobę, która posiada wiedzę. Przed rozpoczęciem obsługi maszyny, należy upewnić się, że jest ona w dobrym stanie technicznym. Zawsze należy zachowywać ostrożność i być czujnym. Nosić odpowiednie ubranie ochronne, takie jak ochraniacze i rękawice przemysłowe. Nie należy nosić krawata ani szalika. Włosy powinny być spięte.
Nigdy nie wolno obsługiwać maszyny pod wpływem alkoholu lub narkotyków, ani gdy czuje się niedyspozycję. Należy pracować tylko w obszarach, które są wolne od potencjalnie wybuchowej atmosfery i spełniają odpowiednie przepisy.
Niniejsza instrukcja używa słów sygnałowych do oznaczania poziomu zagrożenia:
- Niebezpieczeństwo: Oznacza istnienie skrajnego zagrożenia.
- Ostrzeżenie: Oznacza istnienie zagrożenia.
- Przestroga: Oznacza przypomnienie o praktykach bezpieczeństwa.
Lista kontrolna bezpieczeństwa
Przed każdą eksploatacją należy przeprowadzić kontrolę bezpieczeństwa maszyny, upewniając się, że wszystkie elementy są sprawne i zgodne z normami. Szczegółowa lista znajduje się w podręczniku operatora.
Etykiety bezpieczeństwa
Maszyna jest wyposażona w szereg etykiet bezpieczeństwa, które informują o potencjalnych zagrożeniach. Należy je regularnie sprawdzać i wymieniać w przypadku uszkodzenia lub nieczytelności.
Potencjalne zagrożenia i ich unikanie
Zagrożenia związane z wadliwą maszyną
Uszkodzona maszyna może spowodować obrażenia u operatora lub innych osób. Obsługa maszyny, która jest uszkodzona lub której brakuje części, jest niebezpieczna. Nie wolno obsługiwać maszyny poza jej limitami. Wszelkie uszkodzenia należy jak najszybciej naprawić.
Zagrożenia od obracających się części silnika
Silnik posiada odsłonięte, obracające się części, które mogą spowodować poważne obrażenia, a nawet śmierć. Jeśli to możliwe, należy zamontować przedłużenie wydechu, aby zminimalizować ryzyko.
Ryzyko związane z uszkodzoną konstrukcją ROPS/FOPS
Nigdy nie wolno obsługiwać maszyny z uszkodzoną lub brakującą konstrukcją ROPS/FOPS, chyba że została ona odnowiona zgodnie z normami.
Bezpieczeństwo na placu robót
Miejsca pracy mogą być niebezpieczne. Należy zawsze być świadomym środowiska pracy, w tym obecności skał, rur i innych przeszkód.
Znaczenie komunikacji i stabilność terenu
Zła komunikacja może prowadzić do wypadków. Należy upewnić się, że wszyscy na placu budowy rozumieją sygnały i instrukcje operatora. Materiały usypane i rowy mogą się zawalić, dlatego należy zachować szczególną ostrożność w takich obszarach.
