Tworzenie ciągników rolniczych typu SAM (Samochodowy Agregat Mechaniczny), znanych również jako "capki", to długoletnia tradycja w polskim rolnictwie, łącząca pasję do majsterkowania z praktyczną potrzebą posiadania maszyny dostosowanej do specyficznych wymagań gospodarstwa. W dobie rosnącej złożoności i kosztów nowoczesnych maszyn, budowa SAM-a z wykorzystaniem dostępnego złomu użytkowego wciąż pozostaje atrakcyjną alternatywą, oferującą zarówno oszczędności, jak i ogromną satysfakcję z własnoręcznie stworzonego sprzętu.
Wprowadzenie: Ciągnik SAM - Projekt od podstaw
Dla wielu konstruktorów, decyzja o budowie własnego ciągnika SAM wynika z braku dostępu do odpowiedniego sprzętu na rynku wtórnym lub chęci stworzenia maszyny idealnie dopasowanej do swoich potrzeb. „Ponieważ nie dysponowałem niczym, czym mógłbym się pochwalić na forum, to postanowiłem kupić coś takiego,” - opisuje jeden z użytkowników forum, który zdecydował się na zakup bazy pod SAM-a.

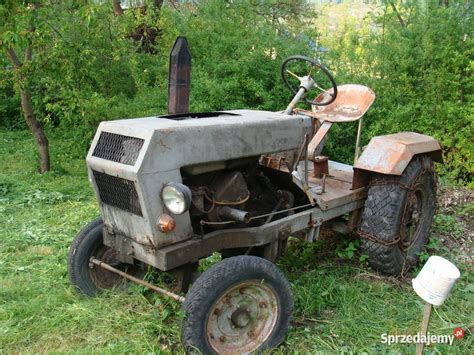

Pierwsze oględziny często są wyzwaniem, zwłaszcza gdy sprzęt stoi zaniedbany. „Byłem dziś, oglądałem i warto. Sprzęt wykonany solidnie z pełną hydrauliką. Tylko silnik niewiadomego stanu, ale już nie takie rzeczy ożywiałem.” Inne obserwacje wskazują na poprzecznie umieszczony silnik, solidną konstrukcję, tylne koła o średnicy około 1 metra z dobrym bieżnikiem, zbiornik hydrauliki i rozdzielacz ukryte pod folią, zdemontowaną, lecz dostępną pompę oraz niezardzewiały siłownik. Podnośnik był ułożyskowany, a rozstaw kół i TUZ wydawały się pasować do typowych narzędzi. Często pojawia się pytanie o sens naprawy takiego sprzętu: „Jest sens naprawiać coś takiego? Koła są, kierownica jest.” Opinie są podzielone, ale wielu uważa, że „Mało jest rzeczy, które cieszą równie bardzo jak wytarganie z pokrzyw czegoś takiego i zrobienie z tego ładnej, sprytnej i skutecznej maszyny.” Tego typu projekty to „chęci, motywacja i dopięcie sprawy do końca.”
Złom Użytkowy - Definicja i Rola w Budowie SAM-ów
Kluczowym elementem w budowie ciągników SAM jest wykorzystanie złomu użytkowego. Złom użytkowy to rodzaj złomu, który nadaje się do ponownego użytku bez konieczności przetopienia lub innej obróbki. Charakteryzuje się dobrym stanem technicznym, co umożliwia jego ponowne wykorzystanie. Do złomu użytkowego zalicza się różnego rodzaju metalowe przedmioty i elementy, takie jak wymontowane części samochodowe, pocięte blachy czy wyciągnięte pręty. Na skupach złomu, szczególnie tych z profesjonalnymi stacjami demontażu, można odzyskać wiele elementów, które mogą zyskać drugie życie w nowej konstrukcji. Jest to korzystne dla środowiska naturalnego i stanowi sporą oszczędność dla konstruktorów. „Na złomie przy drodze krajowej nr 1 (E75) na wysokości miejscowości Koziegłowy zauważyłem oś kompletną z resorami, nowymi oponami (rozmiar fiata 126) i aluminiowymi felgami. Generalnie złomowisko jest dość duże i rozległe, dużo rzeczy jest odkładanych bo miejsca im nie brakuje.” Inne znaleziska to Zetory 25K na złomie czy kompletny Dzik-2 z Lisem i przyczepką.
Kluczowe Podzespoły i Wyzwania Konstrukcyjne
Budowa SAM-a wymaga przemyślanego doboru podzespołów, często pochodzących z różnych maszyn, oraz sprostania wielu wyzwaniom konstrukcyjnym.
Wybór silnika
Silnik to serce każdego ciągnika. W SAM-ach często wykorzystuje się jednostki z samochodów osobowych, dostawczych lub starszych maszyn rolniczych. Popularne wybory to silniki VW 1.6D i 1.6TD, które są „jedne z najlepszych silników na świecie, razem z 1.9D i 1.9TD.” Inne opcje to silniki S-15, S-18, S-231 (z ciężarówek Star) czy Ford 1.8D. Jeden z użytkowników radzi: „Na Twoim miejscu silnik zostawiłbym ten, co jest. To są dobre silniki. W mojej okolicy jest taka samoróbka z podobnym silnikiem (cały zarzygany) i widziałem go w orce. Rwał dwie skiby (małe) jak się patrzy.”
Skrzynia biegów i sprzęgło
To jedne z najbardziej problematycznych elementów, szczególnie przy silnikach jednocylindrowych o pulsacyjnej sile skrętnej. „Silnik "S" 15 - 18 szybko wykończy sprzęgło Żuka, to sprzęgło i skrzynia nadaje się do silników 7 i 10 KM.” Zauważono, że „sprzęgło Żuk nie jest tożsame ze sprzęgłem Lublina 51, jest słabsze i nie wytrzymuje.” Dlatego zaleca się zastosowanie sprzęgieł i skrzyń od Stara 28/29/660 lub Lublina 51, które są solidniejsze. Skrzynie Star mają dodatkową zaletę: „wyjścia na sprężarkę i przystawkę odbioru mocy.” Ciekawym rozwiązaniem jest łączenie dwóch skrzyń, aby uzyskać większą redukcję prędkości obrotowej i zwiększenie momentu na kołach napędowych.
Mosty napędowe i zawieszenie
Tylne mosty często wymagają skracania, gdyż fabryczne są „za szerokie.” Popularne są mosty od Stara (najlepiej z blokadą), Lublina 51, Żuka, a nawet od wózków widłowych czy Samuraja. Jeden z konstruktorów zastosował most od Lublina 51, skrócony przez tokarza, i połączył go ze skrzynią biegów wałem Cardana wykonanym z końcówek wału napędowego. W przypadku przedniego zawieszenia, dyskusje toczą się wokół użycia osi od Żuka, Tarpana, lub samodzielnego zaprojektowania belki przedniej, wspawując zwrotnice z Żuka i wykorzystując układ kierowniczy z Żuka lub w okolicach Ursusa C330 (sworzeń fi50).
Rama i układ hydrauliczny
Rama jest podstawą stabilności i wytrzymałości ciągnika. Wielu doświadczonych konstruktorów przestrzega, że „rama nie powinna być dwustopniowa lub łamana, bo będzie pękać.” Zaleca się użycie ceownika o odpowiedniej wysokości, np. 80mm. Kluczowe jest również prawidłowe umieszczenie silnika. „Silnik umieszczony poprzecznie [...] powoduje, że przodem mocno szarpie na boki (duży poziomy tłok pracuje w poprzek pojazdu).” Zamiast tego „powinien być wzdłuż ciągnika i napęd na sprzęgło przez przekładnie kątową.”
Układ hydrauliczny w SAM-ach jest często budowany od podstaw. Pojawiają się pytania o efektywność wykorzystania pompy wspomagania układu kierowniczego do podnośnika. „To pompy łopatkowe i podobno nie specjalnie się spisują w podnośniku.” W celu uzyskania dużej siły podnoszenia stosuje się spore siłowniki, np. z pługa, a dla większej funkcjonalności często buduje się dwa niezależne układy hydrauliczne.
Praktyczne Aspekty i Inspirujące Projekty
Budowa ciągnika SAM to proces pełen wyzwań, ale i ogromnej satysfakcji, co potwierdzają liczne udane projekty.
Student Mechaniki i Budowy Maszyn: Projekt "PC-01"
Jednym z przykładów ambitnego podejścia jest projekt studenta Mechaniki i Budowy Maszyn, który postanowił stworzyć ciągnik SAM „żeby istniało to w rzeczywistości, a nie kolejne marnotrawienie papieru na teoretyczne wywody.” Stworzył prototyp w programie Inventor, planując ramę z profilu dwuteowego/zamkniętego prostokątnego, wspawując zwrotnice z Żuka i wykorzystując układ kierowniczy z tego samego pojazdu. Student obawia się mocowania przedniego zawieszenia i skrzyni, oraz „przegięcia w ramie.” Podkreślano, że „problemem nie leży w dużym momencie obrotowym silnika tylko w tym że w jednocylindrowym silniku diesla siła skrętna na wałku sprzęgłowym jest nie stała tylko pulsacyjna i to ona ,,urabia" tarcze i wałek.”
Ciągnik SAM Damiana Kujawy - Wzór Funkcjonalności
Wyjątkowym przykładem udanej konstrukcji jest ciągnik SAM Damiana Kujawy z Kozich Lasek. Inspiracją dla niego był niewielki, niemiecki traktor UT082. „Cała konstrukcja w głównej mierze bazuje na częściach wykonanych samodzielnie oraz na wykorzystaniu elementów z odzysku, zazwyczaj po prostu ze złomu.”
- Jednostka napędowa: 4-cylindrowy silnik wysokoprężny 1.8 litra z Forda Escorta, fabrycznie 75 KM, zmodyfikowany do około 60 KM po usunięciu turbosprężarki dla łatwiejszego montażu i zmniejszenia wysilenia. Silnik mocowany na seryjnych poduszkach, co redukuje wibracje, choć wymagało to rozwiązania problemu pękających wydechów poprzez zastosowanie lekkiej rury ze stali kwasoodpornej.
- Układ napędowy: Kreatywny pomysł na przełożenia - silnik współpracuje ze skrzynią biegów z Opla Omegi, która wstępnie redukuje obroty, a następnie napęd jest przekazywany do tylnego mostu z dużego wózka widłowego, dysponującego 2 zakresami prędkości i rewersem. Ta kombinacja daje łącznie 12 przełożeń do przodu i 12 do tyłu.
- Hydraulika: Ładowacz czołowy, wykonany własnoręcznie, radzi sobie z ciężarami rzędu 350 kg. Tylny TUZ bazuje na podzespołach z Ursusa C-360, z siłownikiem z pługa PHX. Początkowe przeciążenia doprowadziły do zniszczenia ramy, co skutkowało budową nowej, mocniejszej ramy oraz nowego ładowacza, z ograniczonym ciśnieniem hydraulicznym do 120 bar. Ciągnik posiada dwa niezależne układy hydrauliczne.
- Pozostałe elementy: Przednia oś skrócona i zmodyfikowana od Tarpana, zapewniająca hamowanie na wszystkie 4 koła. Układ hamulcowy wyposażony w serwo. Hydrauliczny pedał sprzęgła i oświetlenie LED zwiększają komfort pracy.
Na pytanie, czy warto inwestować czas i pracę w budowę własnego ciągnika, Damian Kujawa odpowiada: „Majsterkowanie jest moją ogromną pasją.”
CIĄGNIK SAM 4X4 1.9TD PODSUMOWANIE ROKU 2023
Koszty, Wartość Użytkowa i Aspekty Prawne
Kwestia opłacalności budowy SAM-a jest złożona. „Obecnie budowa sama jest całkowicie nieopłacalna” - twierdzą niektórzy, wskazując na „kuupę $$ i roboty niezapłacalnej” potrzebnej do osiągnięcia estetycznego wyglądu. Inni jednak kontrują: „Wytarguje za 1100-1200zł, dołoży drugie tyle bądź nieco więcej i weźmie 3 tyle albo zostawi dla siebie. Za byle jakiego SAMA, z silnikiem niewiadomo skąd, bez nawet głupiego podnośnika trzeba zapłacić 2500-3000zł.” W najgorszym razie zawsze można odzyskać pieniądze, sprzedając na części, choć jest to „ostateczna ostateczność.”
Oprócz kosztów i nakładu pracy, należy wziąć pod uwagę aspekty prawne. Samodzielnie zbudowane ciągniki często mają problemy z rejestracją i ubezpieczeniem, co ogranicza ich użytkowanie do dróg wewnętrznych i prywatnych posesji. Mimo to, wielu konstruktorów uważa, że „nic nie zastąpi fabrycznego ciągnika, ale jeżeli ktoś chce coś zrobić samodzielnie, to w pełni pochwalam.”
Współczesne Maszyny Rolnicze a Ciągniki SAM: Kontrast i Alternatywa
Rozwój techniki rolniczej sprawił, że nowoczesne maszyny są coraz bardziej zaawansowane, ale i droższe w zakupie oraz eksploatacji. Rosnące normy czystości spalin skomplikowały budowę silników, a awarie układów wtryskowych czy filtrów DPF mogą generować koszty rzędu kilkunastu, a nawet kilkudziesięciu tysięcy złotych. To wszystko sprawia, że eksploatacja nawet kilkunastoletnich maszyn staje się kłopotliwa i kosztowna, a okres bezproblemowej pracy ulega skróceniu.
W tym kontekście, proste, łatwe w naprawie i tanie w utrzymaniu ciągniki SAM, zbudowane z ogólnodostępnych części, stają się atrakcyjną alternatywą dla małych i średnich gospodarstw. Oferta niewielkich ciągników fabrycznych jest bogata, ale ich złożoność i wysokie ceny nadal sprawiają, że dla wielu rolników budowa własnego, niezawodnego "capka" ze złomu użytkowego jest nie tylko ekonomicznie uzasadniona, ale i przynosi ogromną satysfakcję z dobrze wykonanej pracy.
