Problem ścinania klina na wale jest częstą usterką, która może prowadzić do poważnych problemów z funkcjonowaniem silnika. Klin, choć często niedoceniany, pełni kluczową rolę w prawidłowym połączeniu elementów obrotowych, takich jak magneto czy koło pasowe, z wałem korbowym.

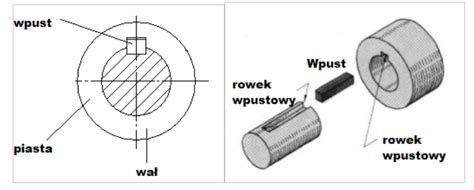

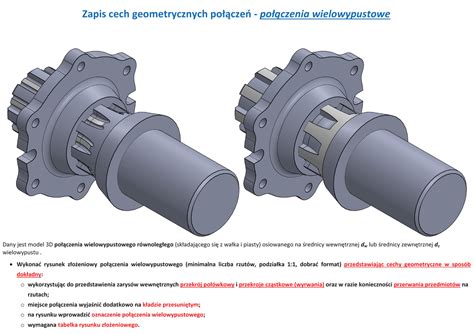

Rola klina i stożka w połączeniu wału z osprzętem
Klin, wbrew powszechnemu przekonaniu, nie jest głównym elementem przenoszącym obciążenie w wielu połączeniach. Jego podstawową funkcją jest ustalanie pozycji osadzonego elementu (np. magneta, koła pasowego) na wale korbowym, zapewniając jego prawidłowe ustawienie kątowe.
Kluczową rolę w przenoszeniu sił i zapobieganiu obrotom pełni połączenie stożkowe między wałem a osadzanym elementem. Jeśli stożki są odpowiednio dopasowane, koło klinuje się na całej szerokości (np. około 2 cm). W przypadku, gdy stożek jest źle dobrany, styk następuje jedynie na niewielkiej powierzchni (np. 2-3 mm), co prowadzi do niestabilności. Wówczas, mimo organoleptycznego odczucia, że koło jest zaklinowane, podczas pracy, zwłaszcza pod wpływem sił szarpiących (jak magnesy przesuwające się nad biegunami statora), połączenie może zostać zerwane, a klin ścięty siłą bezwładności.
Dlaczego klin ulega ścięciu?
Główną przyczyną ścinania klina jest niewłaściwe dopasowanie lub uszkodzenie powierzchni stożkowych na wale i w kole magnesowym. Jeżeli połączenie stożkowe nie jest idealne i dobrze zaciśnięte, wszelkie siły działające na osadzony element (np. wibracje, nagłe zmiany obrotów, nieprawidłowy zapłon) mogą spowodować jego przemieszczenie względem wału, co skutkuje ścięciem klina.
- Niewłaściwy stożek osadczy w magnecie w stosunku do stożka na wale.
- Uszkodzony stożek na wale lub w kole magnesowym.
- Nieodpowiednie dokręcenie magneta lub koła pasowego - śruba dociskająca musi być dokręcona z odpowiednią siłą, często z użyciem kleju do gwintów.
- Wibracje pochodzące z innych elementów, np. uszkodzonego dwumasowego koła pasowego, które może luzować śrubę mocującą.
- Bicie lub skrzywienie wału bądź koła, co uniemożliwia prawidłowe osadzenie stożkowe.
- Zbyt wczesny zapłon, który powoduje gwałtowne "kopnięcie" wału w kierunku przeciwnym do obrotu magneta.
#stożek wału #k750 #m72 #ural #dniepr #kmz Poręba docieranie
Klin jako zabezpieczenie
Klin jest często wykonany z miękkiego materiału (np. aluminium) i pełni rolę zabezpieczenia. W przypadku wystąpienia nadmiernych sił (np. nagłego zatrzymania magneta, konfliktu kierunków obrotów wału i magneta), to klin ma się ściąć, chroniąc wał korbowy i inne droższe elementy przed poważniejszym uszkodzeniem. Gdyby klin był zbyt twardy i odporny na ścięcie, skutkiem mogłoby być rozsadzenie krzywki lub uszkodzenie rowka na klin w czopie wału, co wymagałoby znacznie bardziej kosztownej naprawy, często z wymianą całego wału korbowego.
Diagnoza i naprawa problemu
Pierwszym krokiem w diagnozowaniu problemu ścinania klina jest dokładna inspekcja wału i osadzanego elementu. Należy sprawdzić stan stożków, rowka klina oraz sam klin. Jeśli problem dotyczy magneta, należy upewnić się, że powierzchnia styku wał-magneto jest idealna i dopasowana do siebie. Powierzchnie przed montażem powinny być odtłuszczone, np. benzyną ekstrakcyjną.
Korekta i docieranie stożków
W przypadku niedoskonałości stożków, zaleca się ich dotarcie za pomocą pasty do zaworów (np. o granulacji 0). Proces docierania powinien odbywać się ruchem okrężnym, aby zapewnić maksymalnie precyzyjne przyleganie. Niektórzy mechanicy sugerują również użycie specjalnych frezów do wyrównania czoła wału, jeśli powierzchnia została uszkodzona przez złe dociskanie koła. Takie rozwiązanie, połączone z montażem nowego koła, uszczelniacza i odpowiedniej śruby dokręconej z kluczem dynamometrycznym (często z klejem do gwintów), może przedłużyć żywotność silnika.
Wymiana komponentów
Jeśli wał korbowy jest skrzywiony (nawet z minimalnymi luzami), może to być przyczyną problemu. W takich przypadkach konieczne może być jego wycentrowanie na specjalistycznym zakładzie, a w skrajnych przypadkach - wymiana. Należy również rozważyć wymianę magneta na nowe, z odpowiednio dopasowanym stożkiem wewnętrznym, szczególnie w silnikach, gdzie dostęp do oryginalnych części jest utrudniony (np. silniki RV4).
Prawidłowy montaż i dokręcanie
Aby zapobiec przyszłym awariom, kluczowe jest prawidłowe dokręcenie elementu na wale. W przypadku magneta, wał korbowy blokuje się od strony koła zamachowego, a następnie dokręca śrubę mocującą magneto z określoną siłą. Użycie klucza dynamometrycznego jest tutaj niezbędne. Wiele połączeń wymaga również użycia nowej śruby oraz specjalnego kleju do gwintów, zapobiegającego jej odkręceniu się pod wpływem wibracji.
