Sprzęg siodłowy i sworzeń królewski w ciągnikach siodłowych: Klucz do efektywnego transportu

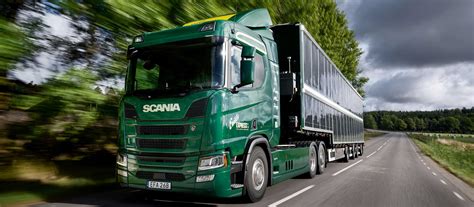

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Elementem łączącym oba człony jest siodło zamontowane na ciągniku oraz sworzeń królewski (kingpin) na naczepie. Połączenie między siodłem a sworzniem trakcyjnym stanowi kluczowy element przenoszący siłę połączenia naczepy. Podczas eksploatacji pojazdu podlegają one wielowymiarowemu przestrzennemu momentowi obrotowemu, obciążeniom zmiennym i dynamicznym siłom udarowym. System sił jest złożony i wymaga wysokich wymagań użytkowych.

Procedura sprzęgania ciągnika siodłowego z naczepą

Poprawne i bezpieczne połączenie ciągnika siodłowego z naczepą jest kluczowe dla bezpieczeństwa i efektywności transportu. Procedura ta obejmuje kilka etapów: przygotowanie, połączenie mechaniczne, podłączenie układów pneumatycznych i elektrycznych.

1. Przygotowanie do połączenia mechanicznego

• Przed dołączeniem należy dokładnie sprawdzić, czy na powierzchni siodła ciągnika znajduje się wystarczająca ilość smaru.
• Sprawdź także sworzeń sprzęgu siodłowego i płytę ślizgową naczepy pod kątem obecności ciał obcych i upewnij się, że płyta ślizgowa jest czysta.
• Wyreguluj podpory, aby wyrównać wysokość płyty ślizgowej siodła naczepy z siodłem ciągnika. Zazwyczaj umieszcza się płytę ślizgową naczepy 1-3 centymetry niżej niż środek górnej powierzchni siodła ciągnika.
• Należy uważać, aby nie ustawić naczepy zbyt wysoko. W przeciwnym razie może to nie tylko uniemożliwić prawidłowe sprzęgnięcie, ale także spowodować uszkodzenie sprzęgu siodłowego, sworznia królewskiego i powiązanych elementów.
• Manipuluj mechanizmem blokującym siedzisko trakcyjne, aby zwolnić blokadę i ustawić ją w stanie swobodnym.

2. Mechaniczne połączenie siodła ze sworzniem królewskim

Podczas cofania ciągnika ważne jest, aby oś ciągnika była zgodna z osią naczepy, z maksymalnym dopuszczalnym odchyleniem wynoszącym 40 mm. Należy ustawić siodło ciągnika w jednej linii ze sworzniem zwrotnicy naczepy i powoli cofać, aż usłyszy się dźwięk „kliknięcia” wskazujący, że blokada została zatrzaśnięta i ciągnik i naczepa zostały prawidłowo połączone.

Po połączeniu należy:

• Sprawdzić, czy blokada siedziska jezdnego jest połączona z kołkiem trakcyjnym i czy jest bezpiecznie zablokowana.
• Podjechać ciągnikiem do przodu i sprawdzić, czy połączenie jest dobre.

3. Połączenie obwodów pneumatycznych i elektrycznych

Oprócz połączenia siodła ze sworzniem trakcyjnym, bardzo ważne jest również połączenie elektryczne i pneumatyczne pomiędzy ciągnikiem a naczepą.

1. Podłącz dwa złącza przewodów pneumatycznych ciągnika do odpowiednich złączy na naczepie. Spowoduje to połączenie przewodu zasilania powietrzem ciągnika z przewodem zasilania powietrzem naczepy, a przewodu sterowania ciągnika z przewodem sterowania naczepy (zwróć uwagę na kolor złączy: zamontuj złącza tego samego koloru i unikaj montażu ich w odwrotnej kolejności).
2. Po połączeniu złączy pneumatycznych należy rozłączyć wyłącznik przyłącza przewodu pneumatycznego w ciągniku, aby umożliwić przepływ powietrza. W przeciwnym razie powietrze nie będzie mogło zostać doprowadzone do układu hamulcowego naczepy i układ hamulcowy nie będzie działał.
3. Uruchomić silnik, obserwować manometr powietrza w kabinie i podnieść ciśnienie w zbiorniku akumulacyjnym ciągnika i naczepy do wymaganej wartości.
4. Sprawdź obwód powietrza pod kątem wycieków powietrza i upewnij się, że układ hamulcowy działa prawidłowo.
5. Wtyczkę przyłącza kablowego ciągnika włożyć w siedmiootworowe gniazdo z przodu naczepy aż do zatrzaśnięcia na bloku wtyczki siedmiootworowej.
6. Sprawdź, czy elektrody są dobrze podłączone i upewnij się, że światła, takie jak światła pozycyjne i tylne, działają prawidłowo.

Podczas transportu towarów naczepą należy sprawdzić połączenie ciągnika z naczepą pod każdym względem, aby zapobiec luźnym połączeniom i uniknąć wypadków.

Charakterystyka techniczna sprzęgów siodłowych

Siodło, zwane w USA „piątym kołem”, stanowi dość stary, prosty i niezawodny mechanizm sprzęgu. Na pierwszy rzut oka wszystkie siodła wyglądają tak samo, jednak różnicuje się je w zależności od zastosowania, materiału, z jakiego są wykonane, oraz budowy samego sprzęgu.

Homologacja i wymagania wytrzymałościowe

Siodła, jako urządzenia sprzęgające, zgodnie z dyrektywą 94/20/EC lub Regulaminem ECE R55-01 podlegają homologacji, co oznacza, że przed wprowadzeniem na rynek muszą przejść szereg badań dopuszczających. Dotyczy to również zaczepów, belek do mocowania zaczepów, płyt podsiodłowych, dyszli i sworzni królewskich. Rolą siodła jest połączenie ciągnika z naczepą w taki sposób, aby połączenie było pewne w każdych warunkach eksploatacji.

Parametrem siodeł jest współczynnik „D”, który definiuje wytrzymałość sprzęgu siodłowego. Znając nacisk na siodło (nacisk naczepy), masę ciągnika i masę naczepy, można dość łatwo wyliczyć wartość współczynnika „D”. W przypadku praktycznego łączenia ciągnika z naczepą powinno się użyć siodła o większym współczynniku „D” niż ten, który wynika z obliczeń.

Rozmiary sworzni królewskich

Rozróżnia się siodła o wielkościach 2” oraz 3,5” (średnica sworznia królewskiego). Większość znajdujących się w użyciu to siodła o wielkości 2”. Rozmiar większy (siodła o sworzniu o średnicy 3,5”) stosowany jest w ciągnikach 3-, 4- i 5-osiowych wykorzystywanych do przewozów ponadgabarytowych.

Rodzaje siodeł

Siodła o mniejszym wymiarze (2”) można podzielić na kilka wariantów wykonania:

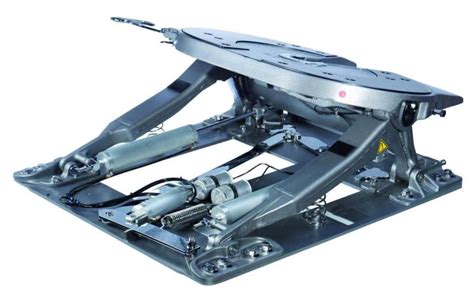

• Siodła o podwójnej wysokości

  Przeznaczone są do „low-decków”, czyli ciągników z niską ramą, ciągnących naczepy „mega”. Siodło o podwójnej wysokości służy również do zasprzęglenia do ciągnika „low-deck” naczepy typu „standard”. Jest to możliwe dzięki pneumatycznemu uniesieniu siodła oraz jego zablokowaniu na większej wysokości nad ramą. Umożliwia to obsługiwanie jednym ciągnikiem zarówno naczep typu „mega”, jak i tych o standardowej wysokości.

• Siodła przesuwne

  Występują głównie w Skandynawii i Wielkiej Brytanii, czyli w krajach, w których komunikacja ze światem odbywa się za pośrednictwem transportu morskiego (promów). Siodła te są zamontowane na płycie podsiodłowej i umożliwiają dosunięcie naczepy do ciągnika, tak aby maksymalnie skrócić długość zestawu. Przesuwność siodła jest ponadto wykorzystywana jako czynnik polepszający trakcję (docisk tylnych osi), co na przykład w Skandynawii ma niebagatelne znaczenie. Na śliskiej nawierzchni można w ten sposób zmieniać nacisk na tylne osie, powodując ich odciążenie lub dociążenie, i tym samym zmienić właściwości trakcyjne zestawu.



• Siodła montowane bezpośrednio do ramy

  W tym miejscu należy wspomnieć też o siodłach montowanych bez płyty podsiodłowej, czyli bezpośrednio do ramy. Są to siodła o obniżonej wysokości (140 mm). Regulacja ich położenia odbywa się przez zmianę podpór siodła. Zaletą takiego rozwiązania jest mała wysokość, jednak wadą jest zmniejszona sztywność. W konstrukcjach większości producentów ciągników siodło takie jest montowane do kątowników przymocowanych do ramy ciągnika. Ramiona kątowników skierowane są na zewnątrz ramy. W pojazdach produkowanych w Skandynawii zastosowano rozwiązanie polegające na tym, że łapa siodła jest montowana do kątownika, a następnie dopiero całość jest łączona z ramą ciągnika. W Scanii łapy siodła mocowane są bezpośrednio do boków ramy ciągnika.



Siodła 3,5” nie występują w wersjach mocowanych do ramy ani w wersjach o regulowanej wysokości. Ze względu na większe obciążenia, jakie przenoszą, są zawsze montowane do ramy ciągnika z wykorzystaniem płyty podsiodłowej. Płyty podsiodłowe w tym przypadku nie różnią się od płyt do siodeł 2” wymiarami, lecz jakością użytych materiałów. Występują one też w wersji przesuwnej, co pozwala na dopasowanie ich do sworzni o niestandardowych wymiarach.

Materiały i mechanizmy siodeł

Siodła dzieli się nie tylko ze względu na rozmiar średnicy sworznia królewskiego, ale również w zależności od materiału, z jakiego jest ono wykonane. Na rynku spotyka się dwa rodzaje siodeł:

• żeliwne - odlewane,
• tłoczone - blaszane.

W najpopularniejszym zakresie obciążeń producenci oferują siodła w obu wykonaniach. Sprzęgi z blachy są nieco lżejsze i mają prostą konstrukcję. Wyraźnie mocniejsze i bardziej komfortowe są natomiast sprzęgi odlewane ze stali. Przykładem jest to, że 90% wszystkich sprzedawanych na świecie sprzęgów JOST wykonanych jest w wersji odlewanej.

Sprzęg w siodle obsługiwany jest ręcznie lub za pośrednictwem siłownika pneumatycznego. Siłownik pneumatyczny pozwala na rozpięcie siodła z kabiny ciągnika, natomiast o statusie sprzęgu kierowca informowany jest za pomocą kontrolki. Sprzęg sterowany pneumatycznie wyposażony jest w trzy czujniki: pierwszy umieszczony jest w płycie, drugi - w łożu sworznia, a trzeci - w dźwigni. Siłownik po otrzymaniu sygnału sterującego przesuwa mechanizm zamykający, a zespół czujników przekazuje sygnał do wskaźnika znajdującego się w kabinie kierowcy.

Konserwacja i smarowanie siodła

Siodło do prawidłowej pracy potrzebuje odpowiedniego smarowania. Dotyczy to przede wszystkim mechanizmu zamykającego, który musi działać bez zbędnych oporów, oraz powierzchni siodła. Siodła są praktycznie zawsze wyposażone w układ smarowania, co oznacza, że smar jest doprowadzany do pracujących elementów, czyli na płytę, szczękę mechanizmu zamykania i ewentualnie na sworzeń wahliwy.

Sposoby smarowania

Smarowanie siodła może być realizowane na kilka sposobów. Pierwszym z nich jest połączenie układu smarowania siodła z centralnym układem smarowania ciągnika. Częściej jednak spotyka się siodła wyposażone we własny układ smarowania. Ten doprowadza smar do wszystkich koniecznych punktów smarowniczych z zasobnika umieszczonego pod siodłem. Smar przetłaczany jest za pomocą pompy napędzanej elektrycznie z instalacji elektrycznej samochodu. Zasobnik smaru umieszczony w układzie smarowania siodła powinien wystarczyć na około rok pracy, co oznacza, że powinien być uzupełniany przy każdym przeglądzie samochodu.

Siodła smarowane ręcznie (niepodłączone do układu centralnego smarowania) oraz nieposiadające własnego smarowania powinno się smarować co około 5 tys. przejechanych kilometrów. Przed smarowaniem należy jednak wyczyścić płytę siodła oraz płytę ślizgową w naczepie. Prawidłowo zastosowane błotniki na kołach napędowych ograniczają zanieczyszczenie i awarie siodła. Nie należy ani z tym przesadzać, ani oszczędzać. Gdy kierowca podjeżdża do naczepy ze zbyt wysoko uniesionym siodłem, może prawie całkowicie zetrzeć nadmiar smaru o przednią krawędź naczepy, a gdy środka poślizgowego jest za mało, wzrasta tarcie między pojazdami.

Typowe problemy i zużycie sprzęgu siodłowego

Ciągniki siodłowe stają się najpopularniejszym środkiem transportu w Europie, odpowiadając za około 85% przewozów międzynarodowych. Nic dziwnego, że newralgicznym punktem ciągnika z naczepą jest właśnie sprzęg - wszelkie awarie w tym obszarze uniemożliwiają wykonywanie pracy przewozowej i zagrażają bezpieczeństwu. Awarie to najczęściej problemy z korozją i zużyciem materiałów, niedostatecznym smarowaniem czy luzami. W wielu przypadkach, gdy do łączenia/rozłączania naczepy dochodzi rzadko, o uszkodzeniach wiadomo dość późno. Natomiast częsta podmiana pojazdów ciągnionych jest świetną okazją do kontroli stanu siodła.

Zanieczyszczenia i ścieranie

Nawet ciągniki poruszające się po dobrej jakości autostradach mają brudne siodła. Przez szczeliny dociera kurz lub brudna woda. Poziom zanieczyszczeń jest wysoki zwłaszcza w ciągnikach stosowanych w budownictwie, gdzie nierzadko nad kołami brakuje błotników. Praca na budowie czy w kurzu w kamieniołomach nie służy siodłom. Także jazda bez naczepy w takich warunkach przyciąga zanieczyszczenia - smar na siodle jest przecież lepki.

Nie możemy zapominać też o ścieraniu się powierzchni styku siodła i płyty ze sworzniem królewskim. Braki w smarowaniu powodują ścieranie się powierzchni na skutek tarcia i zalegania mieszanki smarno-ciernej na siodle.

Luzy i deformacje

Jak każde urządzenie mocowane za pomocą śrub i trzpieni, również siodło może nabyć luzów. Nawet normalna eksploatacja potrafi wygenerować wolne przestrzenie między elementami konstrukcyjnymi. Kierowcy zawodowi są w stanie wychwycić je „na słuch” - przy określonych manewrach pojawiają się wówczas charakterystyczne stuki. Nadmierne luzy w łożyskach siodła oraz w mechanizmie zamykającym są niedopuszczalne, zwłaszcza gdy uniemożliwiają lub utrudniają zamknięcie czy otwarcie siodła. Najczęściej to deformacje szczęki zaciskowej, odkształcenie dźwigni zwalniającej zamek.

Przy pracy w trudnych warunkach, zwłaszcza pojazdem mniej do nich przystosowanym, gdy siodło ma tylko dwie płaszczyzny wychyłu, a rama ciągnika ulega skręceniu wzdłużnemu - w kierunku przeciwnym do skręcenia naczepy - może dochodzić do poluzowania połączenia siodła z ciągnikiem. Dlatego do trudniejszych zadań polecane jest siodło o dwóch osiach obrotu.

Korozja i zużycie materiałów

Chociaż siodło jest wykonane z grubych blach, to ma prawo rdzewieć i zużywać się. Może to nastąpić np. w wyniku wysunięcia łebków śrub mocujących czop królewski. Niedopuszczalne jest nierównomierne i nadmierne zużycie powierzchni płyty ślizgowej, przekraczające 5 mm, do dna rowka smarowego (dla siodeł bez wymiennych nakładek ślizgowych). W przypadku siodeł z wymiennymi nakładkami ślizgowymi niedopuszczalne jest ich zużycie powodujące kontakt między powierzchnią płyty ślizgowej naczepy a główkami śrub. Sam czop może się łuszczyć, a jego resztki zalegać i blokować ruch zamka. Dlatego kontrolując siodło, warto zajrzeć także pod naczepę, z którą współpracuje. Pomocą może służyć szablon producenta sprzęgów, którym kontroluje się stan trzpienia - średnica 2-calowego sworznia nie może być mniejsza niż 49 mm.

Mniej trwałym elementem jest zestaw na podstawę siodła wykonany z gumy. Jak to przy produktach z tego surowca bywa, mają mniejszą żywotność niż elementy stalowe. Zużyciu ulegają sprężyny automatycznego zamka i dźwigni otwierania siodła. To stosunkowo najdelikatniejszy element siodła, w dodatku najbardziej narażony na korozję i zabrudzenia.

Nowoczesne rozwiązania i przyszłość sprzęgania

Wiele firm transportowych uczestniczy w łańcuchach logistycznych obejmujących częstą wymianę naczep. Najczęściej są to systemy pracy, w których odczepioną naczepę załadowuje się towarem, podczas gdy w tym samym czasie jedzie w jej kierunku ciągnik z naczepą pustą. Szybka podmiana naczep podnosi wydajność ciężarówki, która zamiast stać na załadunku, jedzie, bo za to jej płacą.

Częsta podmiana naczep nie jest lubiana przez kierowców, gdyż wymaga pewnej fatygi, nie zawsze kończy się sukcesem za pierwszym razem oraz naraża szofera na kontuzje związane z częstym wsiadaniem/wysiadaniem z kabiny. Dlatego pojawiły się systemy automatycznego łączenia naczepy z ciągnikiem. Oprócz fizycznego połączenia obu pojazdów jednocześnie następuje połączenie innych instalacji - elektrycznej i hamulcowej - przez wspólne gniazdo. System wspomagany jest także kamerą, która ułatwia celowanie pod naczepę. Takie rozwiązanie wymaga znacznie większej wiedzy i doświadczenia w serwisowaniu oraz wiąże się ze znajomością elektryki i elektroniki.
