Wybór konfiguracji napędu w ciągniku siodłowym to jedna z podstawowych decyzji, przed jakimi staje przewoźnik. Nie jest to jedynie kwestia technicznej specyfikacji, ale istotny wybór biznesowy, który wpływa na koszty eksploatacji, ładowność, rodzaje zastosowań i ostatecznie - rentowność zakupu. Oznaczenia 4×2, 6×2 i 6×4 kryją w sobie klucz do dopasowania pojazdu do konkretnych zadań transportowych. Pierwsza cyfra oznacza całkowitą liczbę punktów kołowych (zazwyczaj jedno koło bliźniacze liczone jest jako jeden punkt), a druga - liczbę kół napędzanych.
Rodzaje przeniesienia napędu na poszczególne osie
Rodzaj napędu w danej ciężarówce determinuje liczba osi pojazdu. W ciężarówkach dwuosiowych możliwy jest napęd tylko tylnej osi 4x2 lub napęd obu osi 4x4. Napęd 4x4 może być realizowany przez manualne dołączanie osi przedniej lub przez centralny mechanizm różnicowy.
W ciężarówkach trzyosiowych możliwy jest napęd tylko jednej z tylnych osi 6x2, napęd obu tylnych osi 6x4 lub napęd wszystkich osi 6x6. Napęd 6x6 może być aktywowany przez manualne dołączanie osi przedniej lub realizowany stale przez centralny mechanizm różnicowy.
W ciężarówkach czteroosiowych możliwy jest napęd tylko jednej z tylnych osi 8x2, napęd obu tylnych osi 8x4, napęd trzech osi 8x6 lub napęd wszystkich osi 8x8. W przypadku napędu 8x6 występują dwa warianty - z napędzaną pierwszą przednią osią oraz z napędzaną drugą przednią osią. Napęd 8x6 i 8x8 może być aktywowany przez manualne dołączanie osi przedniej/przednich lub realizowany stale przez centralny mechanizm różnicowy.
Układy rozdziału napędu w pojazdach trzy i więcej osiowych
Układy rozdziału napędu w pojazdach trzy i więcej osiowych, posiadających co najmniej dwie osie napędzane, można podzielić na równoległe i szeregowe.
Układy równoległe
Charakteryzują się tym, że do każdej osi napędowej moment napędowy dostarczany jest poprzez wał napędowy wychodzący ze skrzyni rozdzielczej. System ten był stosowany w starszych rozwiązaniach samochodów ciężarowo-terenowych oraz w pojazdach wojskowych, m.in. Studebacker US6, Praga V3S, STAR 660, STAR 266. Brak mechanizmu różnicowego pomiędzy osiami podwójnymi stanowi pewien problem przy jazdach na asfalcie.

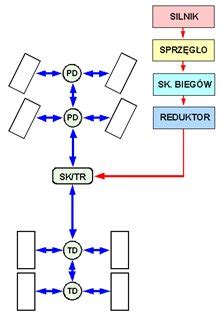

Oznaczenia na schematach:
- SK/TR - skrzynia rozdzielcza (skrzynia transferowa)
- PD - przedni dyferencjał
- TD - tylny dyferencjał
- Kolorem czerwonym oznaczono bezpośredni przekaz mocy.
- Kolorem niebieskim oznaczono balansowany przekaz mocy (rzeczywista moc może być równa lub mniejsza bezpośrednio przekazywanej).
- Kolorem szarym oznaczono przekaz mocy, który może być włączony przez kierowcę.
- <- - oznacza stały (linia ciągłą) lub czasowy (linia przerywana) przekaz mocy w jedną stronę.
- <--> - oznacza zmienny (balansowany) przekaz mocy w obie strony.
Układy szeregowe
Charakteryzują się tym, że dla osi środkowej/ych (w trzyosiowym chodzi o oś drugą, a w czteroosiowych chodzi o oś drugą i trzecią) moment napędowy dostarczany jest poprzez wał/wały napędowe wychodzące ze skrzyni rozdzielczej. Dla skrajnej/skrajnych osi napędowych (w trzyosiowym chodzi o oś ostatnią - trzecią, a w czteroosiowych chodzi o oś pierwszą i czwartą) moment napędowy dostarczany jest z osi środkowej/ych. Dystrybucja momentu napędowego pomiędzy osiami podwójnymi może odbywać się przez międzyosiowy mechanizm różnicowy wyposażony w blokadę. Rozwiązanie to jest najbardziej rozpowszechnione współcześnie zarówno w samochodach budowlanych, jak i ciężarowo-terenowych. W rozwiązaniu tym ta sama skrzynia rozdzielczo-redukcyjna może być zastosowana w różnych konfiguracjach napędu (np.: 4x4, 6x6, 8x6, 8x8, 10x10, 12x12).
Podział napędów 4x4 ze względu na rozdział w skrzyni rozdzielczej

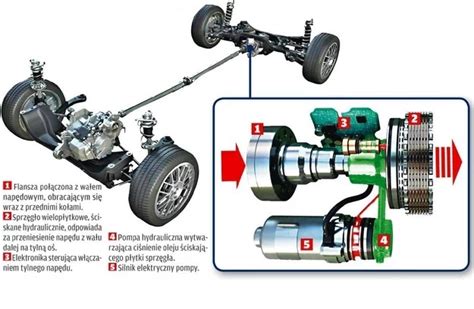

Napęd dołączany
Napęd dołączany charakteryzuje się możliwością manualnego włączania napędu na oś przednią. Jest to korzystne, gdy samochód rzadko jeździ w warunkach wymagających napędu wszystkich kół.
Przy napędzie dołączanym, gdy napęd przedniej osi nie jest włączony, samochód ma mniejszą trakcję i stabilność na nawierzchniach śliskich (takich jak błoto, glina, śnieg czy lód). Momentem napędowym obciążane są tylko tylne osie, co może generować przeciążenia napędowe przy jazdach terenowych dla wszystkich elementów tylnego układu napędowego.
Napęd stały i proporcje napędu pomiędzy osie
Napęd stały jest realizowany przez centralny mechanizm różnicowy, który rozdziela moment obrotowy pomiędzy osie. Jest to rozwiązanie idealne, gdy samochód musi mieć napęd wszystkich kół, ale warunki nie są na tyle trudne, aby wymagały załączenia blokady centralnego mechanizmu różnicowego.
Dla jazdy terenowej w trudnych warunkach nie ma znaczenia, czy napęd 4x4 jest realizowany przez zablokowany centralny mechanizm różnicowy, czy też przez manualne dołączenie osi przedniej. Różnica występuje tylko dla jazdy asfaltowej i jazdy terenowej w warunkach, w których blokada centralnego mechanizmu różnicowego nie jest potrzebna.
W przypadku samochodów ciężarowych budowlanych i ciężarowo-terenowych ze stałym napędem wszystkich kół, bardzo istotną sprawą dla trakcyjności i stabilności pojazdu jest uwzględnienie rozkładu masy pojazdu pomiędzy oś przednią/osie przednie, a oś tylną/osie tylne (z uwzględnieniem pełnego załadunku oraz liczby kół przedniej/przednich i tylnej/tylnych osi, które mają przenosić napęd i naciski).
Proporcje napędu dla skrzyni rozdzielczej z centralnym mechanizmem różnicowym
| Konfiguracja napędu | Rodzaj pojazdu | Rozkład DMC pomiędzy przód/tył | Proporcje napędu pomiędzy przód/tył |
|---|---|---|---|
| 4x4 | osobowo-terenowe | 52:48% (dla masy własnej) | 48:52% |
| 4x4 | ciężarowe budowlane (podwójne koła na tylnej osi) | 38:62% | 31:69% |
| 4x4 | ciężarowo-terenowe (wszystkie pojedyncze koła) | 47:53% | 50:50% |
| 6x6 | ciężarowe budowlane (podwójne koła na tylnej osi) | 24:76% | 20:80% |
| 6x6 | ciężarowo-terenowe (wszystkie pojedyncze koła) | 33:67% | 40:60% |
| 8x8 | ciężarowe budowlane (podwójne koła na tylnej osi) | 38:62% | 31:69% |
| 8x8 | ciężarowo-terenowe (wszystkie pojedyncze koła) | 49:51% | 50:50% |
Samochody ciężarowe budowlane i ciężarowo-terenowe o tej samej konfiguracji napędu mają inne DMC, co skutkuje innym rozkładem DMC pomiędzy przodem i tyłem. W samochodach ciężarowo-terenowych nośność wszystkich osi jest taka sama, a w samochodach budowlanych osie tylne mają podwójne koła i większą nośność niż osie przednie. Dla dobrej trakcyjności i stabilności proporcje napędu powinny być zbliżone do rozkładu DMC pomiędzy osie, dlatego proporcje napędu w samochodach budowlanych i ciężarowo-terenowych znacznie się różnią dla poszczególnych konfiguracji napędu.
Napęd stały daje w warunkach terenowych nie tylko większą trakcję, ale także dużą stabilność (m.in. pojazd nie zsuwa się na nachylonych nawierzchniach) i pełną kierowalność. Załączenie blokady centralnego mechanizmu różnicowego nie zmniejsza trakcji, ale ogranicza stabilność i kierowalność. Dlatego jeżeli priorytetem jest stabilność i kierowalność, to najlepszym rozwiązaniem jest napęd stały bez załączonej blokady. Przy napędzie stałym cały układ rozdziału napędu jest obciążany momentem napędowym, co daje duży zapas na przeciążenia napędowe.
Napęd dołączany hydraulicznie
Napęd HydroDrive firmy MAN oraz HAD (Hydraulic Auxiliary Drive) firmy Mercedes polega na napędzaniu osi przedniej lub/i wleczonej poprzez czynnik roboczy, jakim jest olej hydrauliczny. Przy napędzaniu kół danej osi w sposób hydrauliczny niepotrzebna jest skrzynia rozdzielczo-redukcyjna, wał napędowy, półosie czy mechanizm różnicowy. Wpływa to na obniżenie masy o 400 kg oraz spadek zużycia paliwa w związku z masami wirującymi. Rozwiązanie to, w przeciwieństwie do klasycznych rozwiązań, nie powoduje zmiany wysokości podwozia, gdyż nie potrzebuje dodatkowego miejsca. Dlatego może być stosowane nawet w niskopodwoziowych ciągnikach siodłowych, ale skutecznością napędu (trakcją) nie dorównuje wyżej wymienionym napędom mechanicznym. Nie nadaje się zatem do zastosowań terenowych, ale w przypadku ciężarówek drogowych, które poruszają się po nawierzchniach zimowych, czy samochodów budowlanych poruszających się po drogach utwardzonych, jest w sam raz.
Blokady mechanizmów różnicowych
Blokady mechanizmów różnicowych są kluczowe dla zwiększenia trakcji pojazdu w trudnych warunkach.
Blokady wzdłużnych (międzyosiowych) mechanizmów różnicowych
Ilość blokad wzdłużnych mechanizmów różnicowych jest zależna od ilości wzdłużnych mechanizmów różnicowych, a ta zależy od liczby osi, rodzaju napędu oraz liczby osi napędzanych. Dla napędu stałego 4x4 jest tylko jedna blokada wzdłużnego mechanizmu różnicowego (centralnego mechanizmu różnicowego), a dla napędu 4x4 manualnie dołączającego przednią oś nie ma żadnej blokady mechanizmu różnicowego (gdyż nie ma ani jednego wzdłużnego mechanizmu różnicowego).
Dla powyższego schematu napędu występują dwie blokady wzdłużnych mechanizmów różnicowych - blokada centralnego mechanizmu różnicowego (znajdująca się w skrzyni rozdzielczej ze stałym napędem) oraz blokada międzyosiowego tylnego mechanizmu różnicowego (znajdująca się w środkowej osi). W środkowej osi znajdują się dwa mechanizmy różnicowe - jeden wzdłużny rozdzielający napęd pomiędzy tylne osie i jeden poprzeczny rozdzielający napęd pomiędzy koła środkowej osi.
Dla powyższego schematu napędu występują trzy blokady wzdłużnych mechanizmów różnicowych - blokada centralnego mechanizmu różnicowego (znajdująca się w skrzyni rozdzielczej), blokada międzyosiowego tylnego mechanizmu różnicowego (znajdująca się w trzeciej osi) oraz blokada międzyosiowego przedniego mechanizmu różnicowego (znajdująca się w drugiej osi). W trzeciej osi znajdują się dwa mechanizmy różnicowe - jeden wzdłużny rozdzielający napęd pomiędzy tylne osie i jeden poprzeczny rozdzielający napęd pomiędzy koła trzeciej osi. W drugiej osi znajdują się też dwa mechanizmy różnicowe (jeden wzdłużny rozdzielający napęd pomiędzy przednie osie i jeden poprzeczny rozdzielający napęd pomiędzy koła drugiej osi).
Blokady poprzecznych (osiowych) mechanizmów różnicowych
Ilość poprzecznych blokad mechanizmów różnicowych jest zależna od ilości poprzecznych (osiowych) mechanizmów różnicowych, a ta zależy od ilości osi napędzanych. Dla napędu 4x2 występuje jedna oś napędzana i jeden mechanizm różnicowy, który w samochodach drogowych może opcjonalnie posiadać blokadę mechanizmu różnicowego, a w samochodach budowlanych ma ją obligatoryjnie.
Konfiguracje ciągników siodłowych: 4x2, 6x2 i 6x4
Najpopularniejsza i najczęściej spotykana na europejskich drogach konfiguracja to ciągnik 4×2. Posiada on jedną oś skrętną z przodu i jedną oś napędową z tyłu. Jego dominacja nie jest przypadkowa, to rozwiązanie jest ucieleśnieniem efektywności kosztowej w standardowym transporcie dalekobieżnym. Największą zaletą ciągnika 4×2 jest jego niska masa własna, co bezpośrednio przekłada się na wyższą teoretyczną ładowność w ramach dopuszczalnej masy całkowitej (DMC) zestawu, wynoszącej najczęściej 40 ton. Mniejsza liczba komponentów układu napędowego, takich jak mosty czy wały, oznacza niższe opory toczenia i, co za tym idzie, niższe zużycie paliwa. Jest to również najtańsza opcja w zakupie i najprostsza w serwisowaniu - mniej opon do wymiany, prostsza konstrukcja zawieszenia i układu przeniesienia napędu.
Ciągnik siodłowy 6x2 z osią napędową
Konfiguracja 6×2 to krok w stronę większej wszechstronności i dopuszczalnej masy całkowitej w niektórych zastosowaniach. Taki ciągnik posiada trzy osie: jedną skrętną, jedną napędową oraz jedną dodatkową oś nienapędzaną, która może być umieszczona przed osią napędową (tzw. pchająca, ang. pusher) lub za nią (wleczona, ang. tag axle). Najważniejszą cechą osi dodatkowej jest zazwyczaj możliwość jej podnoszenia. Dzięki temu, gdy pojazd jest pusty lub lekko załadowany, oś można unieść, zmniejszając zużycie opon i opory toczenia, zbliżając charakterystykę pojazdu do wersji 4×2.
Dlaczego niektóre opony samochodów ciężarowych nie dotykają podłoża?
Głównym celem stosowania układu 6×2 jest lepsze rozłożenie ciężaru i możliwość legalnego przewożenia cięższych, skondensowanych ładunków bez przekraczania dopuszczalnego nacisku na oś napędową (w Polsce i UE to zazwyczaj 11,5 tony). Jest to idealne rozwiązanie do transportu ciężkich kontenerów 20-stopowych, cystern czy naczep-silosów, gdzie duża masa skupiona jest na niewielkiej długości.

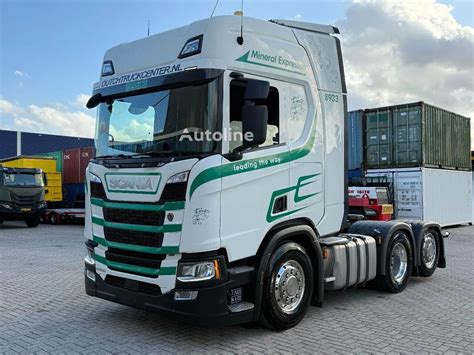

W przypadku ciągnika siodłowego typu 6×2 z siodłem pasującym do naczep typu mega, na wysokości około 95 cm, jest to rzecz w Europie niemalże niespotykana. Holenderska firma Gaffert, zajmująca się transportem ponadgabarytowym, sprawiła sobie dwie ciężarówki tego typu, będące podobno pierwszymi w całej Europie „pusherami” z siodłem na poziomie 88 centymetrów. Powód wyboru takich maszyn był oczywisty - chodziło o możliwość przewożenia dużych objętościowo ładunków bez zdobywania ponadnormatywnych zezwoleń. Gaffert chciał skorzystać z naczep niskopodwoziowych o podłodze na wysokości 75 centymetrów, jednocześnie ograniczając do minimum część naczepy zachodzącą nad ciągnik, ku zwiększeniu rozmiarów platformy ładunkowej. Wybór padł na firmę Scania, która zdaniem Gaffert zaoferowała największe możliwości nietypowego konfigurowania pojazdów, z uwagi na ich modułową konstrukcję. Bazą obu ciągników stał się model R450 z kabiną Highline i układem osi 6×2, a do tego doszły takie ciekawostki jak specjalne poduszki zawieszenia, opony w rozmiarze 315/45 R22,5, a także wykonane na wymiar nadkola, zbiornik paliwa i szafki między kołami. Pchana oś pozostała przy tym naturalnie skrętna, a jednocześnie otrzymała szczególnie istotną rolę, ratując rozkład ciężaru na osie w obliczu zamontowania wrażliwych na obciążenia opon.

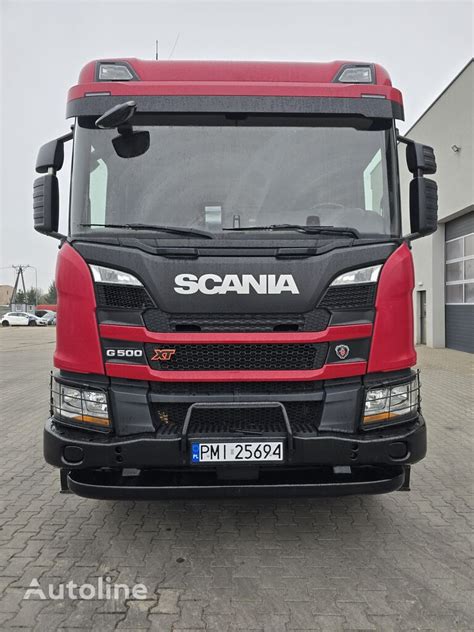

Ciągnik siodłowy 6x4 z osią napędową
Gdy kończy się asfalt, a warunki stają się ekstremalne, do gry wkracza ciągnik 6×4. W tej konfiguracji na trzy osie aż dwie są napędzane (tzw. tandem). Podwójny most napędowy, często wyposażony w blokady mechanizmów różnicowych (zarówno międzyosiowych, jak i międzykołowych) oraz zwolnice w piastach kół, zapewnia niezrównaną trakcję. Taki pojazd jest stworzony do pracy w najcięższych warunkach: na placach budowy, w kopalniach, przy transporcie drewna z lasu czy w przewozach ponadgabarytowych. Zdolność do pokonywania wzniesień, grząskiego terenu czy śliskich nawierzchni jest nieporównywalnie wyższa niż w przypadku konfiguracji z jedną osią napędową. Oczywiście, ta potężna siła ma swoją cenę. Ciągniki 6×4 są najcięższe, co ogranicza ich ładowność w standardowym transporcie. Charakteryzują się również najwyższym zużyciem paliwa z powodu większych oporów wewnętrznych układu napędowego. Są także najdroższe w zakupie i serwisowaniu.
Wybór konfiguracji a koszty eksploatacji
Decyzja o wyborze napędu to przede wszystkim kalkulacja finansowa. Ciągnik 4×2 jest bezdyskusyjnym liderem pod względem całkowitych kosztów posiadania (TCO) w transporcie dalekobieżnym. Jego niższa cena zakupu, niższe spalanie i tańszy serwis opon i układu napędowego czynią go naturalnym wyborem dla większości firm spedycyjnych.
Model 6×2 to inwestycja w elastyczność. Początkowy wydatek jest wyższy, podobnie jak koszty utrzymania dodatkowej osi i jej ogumienia. Jednak możliwość legalnego podjęcia cięższych ładunków może otworzyć dostęp do lepiej płatnych zleceń, co w ostatecznym rozrachunku może przynieść wyższy zwrot z inwestycji. Jest to inteligentny kompromis między ekonomią a możliwościami.
Ciągnik 6×4 to kategoria sama w sobie. Jego zakup jest uzasadniony nie tyle optymalizacją kosztów, co możliwością realizacji zadań, które dla innych konfiguracji są po prostu niewykonalne. Jeśli Twoja firma koncentruje się na transporcie długodystansowym standardowych towarów po dobrych drogach, a priorytetem jest optymalizacja zużycia paliwa i kosztów, ciągnik 4×2 jest jedynym racjonalnym wyborem. Jeśli natomiast często przewozisz ciężkie, skoncentrowane ładunki, jak cysterny czy kontenery, a Twoje trasy bywają zróżnicowane, ciągnik 6×2 z podnoszoną osią zapewni niezbędną wszechstronność i zgodność z przepisami dotyczącymi nacisku na osie. Wreszcie, jeśli Twoim codziennym środowiskiem pracy są place budowy, leśne dukty, kopalnie lub transport ładunków ponadnormatywnych, gdzie trakcja i potężna siła uciągu są bezwzględnie wymagane, wówczas tylko ciągnik 6×4 zapewni niezawodność i bezpieczeństwo operacji.
Ciągniki 6x2 w warunkach skandynawskich
Norweska inspekcja transportowa Statens Vegvesen, a wraz z nią też lokalne media branżowe, regularnie wydają ostrzeżenia przed wysyłaniem na północ ciągników siodłowych w nieskandynawskich konfiguracjach. Przykładem jest materiał z magazynu „Anlegg&Transport” zatytułowany „Ciągniki dwuosiowe zatrzymane przez śnieg”, opowiadający o zestawach, które nie były w stanie przejechać przez punkt kontrolny.
Gdański dealer, z racji swojego nadbałtyckiego położenia, regularnie wydaje ciągniki konfigurowane właśnie z myślą o skandynawskich warunkach. Odnosi się to nie tylko do wyposażenia kabin lub mocy silników, ale też do układów osi oraz dodatków nastawionych na poprawienie trakcji.
- Firma Lukaar z Wejherowa, zajmująca się trasami do Skandynawii z naczepami typu walking floor, zdecydowała się na nową Scanię 500S Highline z dłuższym rozstawem osi, układem 6×2 z podnoszoną osią wleczoną oraz automatycznie podrzucanymi łańcuchami pod koła napędowe.

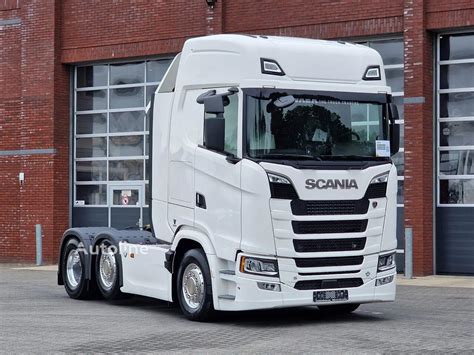

- Firma Sikora z Rumii, przewoźnik wyspecjalizowany w trasach do Skandynawii z ładunkami chłodniczymi, zamówiła pięć nowych ciągników Scania z silnikami V8. Pierwszy z nich, Scania 660S Highline, to również układ 6×2 z podnoszoną osią wleczoną. Wyposażenie obejmowało skórzane fotele, mikrofalówkę i ekspres do kawy.
- W 2025 roku gdański dealer przekazał firmie BE-MA Transport i Spedycja z Gołębiewa Wielkiego nową Scanię 500S Highline, również w układzie 6×2 z podnoszoną osią wleczoną, przeznaczoną na trasy do Skandynawii. Ciągnik ten wyposażono w pneumatyczne zawieszenie wszystkich sześciu kół i technicznie dopuszczono do pracy w 66-tonowych zestawach, zgodnie z norweskimi przepisami wagowymi (54 tony dla sześciu osi, 56 ton dla siedmiu osi w zestawie).

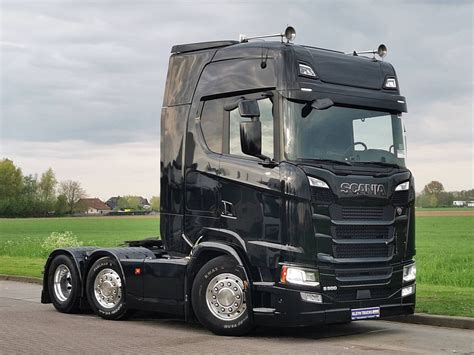

Zalety i ograniczenia układu 6x2 z osią wleczoną
Układ 6×2 z osią wleczoną jest istotny z dwóch zasadniczych powodów:
- W momentach z niewystarczającą trakcją pozwala to podnieść trzecią oś, maksymalnie zwiększając nacisk na oś napędową, nad którą znajduje się siodło. Należy pamiętać, że nie można z tej funkcji korzystać na dłuższych odcinkach, gdyż grożą za to finansowe kary (np. norweska kara za jazdę z uniesioną osią wleczoną wynosi 29 tys. zł po zimowej kontroli).
- Montaż osi wleczonej idzie zwykle w parze z wydłużeniem całego podwozia, dokładając do rozstawu osi kilkadziesiąt centymetrów. To z kolei przekłada się na pewniejsze prowadzenie w zakrętach, także na śliskiej nawierzchni (unijne ciągniki są niebezpiecznie krótkie - różnica przyczepności w dwóch układach 6×2).
Trzeba pamiętać, że skandynawskie przepisy w zakresie długości są znacznie bardziej liberalne niż w Polsce, i z ciągnikiem w tamtejszej konfiguracji łatwo przekroczyć polski limit dopuszczalnej długości zestawu.
Wspomniane wirujące łańcuchy to system montowany przy kołach napędowych pojazdu, zdalnie uruchamiany z kabiny i zwykle działający przy prędkości do 50 km/h. Jego bazą są obracające się „talerze”, które podrzucają krótkie łańcuchy pod wewnętrzne opony osi napędowej i zapewniają w ten sposób przyczepność na śliskiej nawierzchni. Najpopularniejszym dostawcą takiego rozwiązania jest firma OnSpot, a dodatkową zaletą jest zgodność z norweskimi przepisami.
