Angielska marka JCB wprowadza na rynek ulepszone modele ładowarek przegubowych, wyposażonych w ramię teleskopowe. Jedną z wyjątkowych cech ładowarek Telemaster jest, pierwsza w segmencie takich maszyn, ośmiobiegowa przekładnia typu Powershift, umożliwiająca osiąganie prędkości do 50 km/h.
JCB stworzyło dwie gamy modeli w jednym typoszeregu. Maszyny te mają oznaczenia różniące się obecnością jednej litery. Ładowarki do zastosowań uważanych za standardowe, mają oznaczenia TM320 i TM420. Jako mniej wymagające zastosowania ładowarek przegubowych - TM320 i TM420 producent wymienia np. prace przy transporcie, przewożeniu bel i np. ciężkich skrzyniopalet z płodami rolnymi.
Najnowsze modele ładowarek przegubowych z teleskopowym wysięgnikiem - JCB TM320 i TM420 to połączenie dużej wydajności oraz wielu funkcjonalności. Jak podaje producent, w modelach tych zostały zwiększone parametry robocze (w porównaniu do modeli poprzedniej generacji ładowarek TM), m.in. przez zastosowanie innej, nowoczesnej przekładni. Jest nią 8-biegowy Powershift o prędkości do 40 km/h. Ta nowa przekładnia JCB ma m.in. inne, większe rozłożenie przełożeń.
Różnice w układach hydraulicznych
Hydraulika TM320 i TM420 różni się. W pierwszej ładowarce zastosowanie ma pompa o pojemności 63 cm3, pracująca przy maksymalnym ciśnieniu 230 barów. Maksymalny wydatek, jaki może wytworzyć pompa wielotłoczkowa, wynosi 140 l/min. Z kolei TM420 dysponuje większą pompą hydrauliki, o pojemności 72 cm3 i identycznym ciśnieniu roboczym. W tej maszynie jednak wydatek oleju wynosi 160 l/min.
Modele "S" - maszyny do zadań specjalnych
Dwa modele „S” z nowej gamy przegubowych ładowarek teleskopowych JCB to maszyny do zadań „specjalnych” i to przez duże „S”. Jako „specjalne” można wymienić wszelkie prace związane z zakładaniem silosów i z rozkładaniem materiału na kiszonki. Szczególnie do tych prac polecany jest TM420S, z kołami o większej średnicy osadzenia opon, wynoszącej 26 cali i większymi oraz cięższymi mostami. Ponadto TM420S to najmocniejszy model w gamie ładowarek TM i jest to pierwsza maszyna JCB, w której zastosowano silnik o tak wysokiej mocy znamionowej.
Różnice dla ładowarek posiadających S w oznaczeniu modelu, dotyczą poza mocą silników także odmiennych przekładni w wyposażeniu standardowym. Dla największej w gamie - TM420S - jest to 8-biegowa przekładnia Powershift, ale rozpędzająca maszynę aż do 50 km/h. Oba modele są wyposażone w pompę o pojemności 72 cm3, ale dla TM420S producent przewidział rozbudowę o dodatkową pompę o pojemności 28 cm3. Dzięki niej maszyna uzyskuje wydatek 160 l/min, czyli identyczny jak w pozostałych większych maszynach, ale uzyskiwany przy niższych obrotach silnika. TM420S ma także hydraulikę z możliwością odzysku energii (tzw. regenerację hydrauliki). Podczas opuszczania wysięgnika wykorzystywany jest jego ciężar, aby przyspieszyć cykle ładowania.
Przekładnia JCB Powershift
Nową ośmiobiegową przekładnię JCB Powershift zastosowano we wszystkich modelach. Najlepsza wersja tej przekładni z prędkością 50 km/h jest standardem w modelu TM420S oraz jest dostępna jako opcja dla TM320S. Szybka przekładnia zapewnia szybką jazdę z pola na pole i z gospodarstwa do gospodarstwa jak również cichszą i bardziej ekonomiczną jazdę z prędkością 40 km/h przy niskiej prędkości silnika. Szybkie przemieszczanie się maszyny oszczędza czas.
Podstawowa wersja tej ośmiobiegowej przekładni o prędkości 40 km/h jest montowana w ładowarkach TM320 i TM420, które są przeznaczone do mniej wymagających zastosowań.
Obsługa przekładni
Obie wersje tej zaprojektowanej i wyprodukowanej przez JCB przekładni można obsługiwać ręcznie, zmieniając biegi za pomocą przycisków joysticka. Można też włączyć „inteligentną”, automatyczną zmianę biegów, realizowaną od biegu piątego do ósmego. W trybie automatycznym skrzynia biegów szybko reaguje nawet na delikatne wciskanie pedału przyspieszenia, zmieniając biegi w górę i w dół przy w miarę stałej, określonej prędkości obrotowej silnika. Takie zestrojenie przekładni i silnika procentuje stosunkowo niskim zużyciem paliwa.
Silniki JCB DieselMax
Nowe TM mają obecnie montowane nowe silniki - jest to jeden model o kilku charakterystykach - JCB DieselMax. Silnik ten to 4-cylindrowa jednostka o pojemności skokowej 4,8 litra. Nowy motor spełnia normy emisji spalin Stage V dzięki zaawansowanemu rozwiązaniu DPF i SCR. Takie właściwości silnika JCB DieselMax w znaczący sposób przyczyniają się do oszczędności paliwa.
Parametry silników w zależności od modelu
Nowe silniki w zależności od modelu ładowarki mają różne parametry. Najsłabszy, przewidziany dla modelu TM320 ma moc 130 KM i maksymalny moment obrotowy o wartości 550 Nm. Dla maszyn TM320S oraz TM 420, producent zamontował silniki o mocy 150 KM, generujące moment obrotowy sięgający 600 Nm.

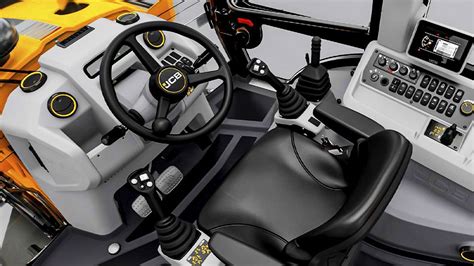

Kabina Command Plus
Wszystkie cztery ładowarki teleskopowe JCB są wyposażone w nową kabinę Command Plus z jednoczęściową szybą przednią sięgającą w górę, ponad głowę operatora. Producent zmodernizował także wewnętrzną konstrukcję klatki kabiny ROPS i FOPS pod względem poprawy widoczności do góry. Taki zabieg ułatwi obserwacje osprzętu na wysięgniku i dokładne przemieszczanie i ustawianie różnych obiektów jak np. bel, pojemników, palet, skrzyniopalet, itp.
Komfort i ergonomia w kabinie
W kabinie o nowej konstrukcji istnieje możliwość zamontowania elektrycznie napędzanej wycieraczki dla szyby dachowej (w opcji), co pozwala utrzymywać istotną dla dobrej widoczności powierzchnię szyby w czystości. Dla wygody i większego komfortu wsiadania oraz bezpieczniejszego opuszczania kabiny zamontowano regulowaną kolumnę kierownicy. Ma ona tzw. pamięć, co pozwala po wyregulowaniu jej pozycji według preferencji danego operatora na zapamiętanie ich i powrót do nich, po ponownym zajęciu miejsca „za kółkiem”.
Dla wyższego bezpieczeństwa JCB zastosowało również podświetlenie schodków oraz programowalne oświetlenie robocze „360 stopni” zainstalowane wokół maszyny. Pozwala ono na bezpieczne wyjście z kabiny i opuszczenie terenu parkowania ładowarki w pełnym oświetleniu. Lampy po chwili same się wyłączają.
Panel sterowania i joystick
Zmianom uległo kilka szczegółów także we wnętrzu kabiny. Na panelu przełączników membranowych można zamieścić uchwyt dla telefonu. Na dżojstiku umieszczono programowalny przycisk stanowiący rodzaj „skrótu”, gdyż można do niego podłączyć dowolną funkcję. Ich zestaw obejmuje m.in. Przycisk ten może również sterować głównym oświetleniem maszyny.
Wersje Pro Edition
Oba modele 320S i 420S są dostępne w wersji Pro Edition, z dużym pakietem dodatkowego wyposażenia, w tym zawieszenie wysięgnika JCB Smoothride i osłonę podwozia skrzyni biegów oraz wentylator chłodzący silnik z rewersem i o zmiennej prędkości.
Rola kontrolek w ładowarkach teleskopowych
Kontrolki w ładowarkach teleskopowych odgrywają niezwykle istotną rolę jako narzędzia diagnostyczne. Umożliwiają operatorom szybkie identyfikowanie problemów technicznych oraz monitorowanie stanu kluczowych systemów maszyny, w tym hydrauliki, elektryki i mechaniki. Dzięki kontrolkom operatorzy otrzymują informacje o konieczności przeprowadzenia rutynowych przeglądów oraz wymiany komponentów. Nowoczesne modele są wyposażone w zaawansowane systemy monitorowania, które informują o poziomie oleju hydraulicznego oraz stanie baterii.
Bezpieczeństwo operatora jest ściśle związane z prawidłowym działaniem kontrolek. Ostrzeżenia dotyczące przegrzania silnika, przeciążenia czy nieprawidłowej pracy systemów stabilizacyjnych umożliwiają szybką reakcję, co zapobiega potencjalnym wypadkom.
Operatorzy ładowarek teleskopowych korzystają z zaawansowanych systemów diagnostycznych, co znacząco ułatwia ich pracę. Integracja nowoczesnych technologii oraz zgodność z międzynarodowymi standardami sprawiają, że kontrolki w ładowarkach teleskopowych są niezastąpionym wsparciem dla operatorów w ich codziennych obowiązkach.
Kontrolki w ładowarkach teleskopowych odgrywają kluczową rolę w zwiększaniu efektywności pracy, umożliwiając operatorom bieżące monitorowanie stanu maszyny. Wskaźniki dotyczące obciążenia oraz temperatury silnika mają bezpośredni związek z bezpieczeństwem operacyjnym. Kontrolka obciążenia pomaga zapobiegać przekraczaniu maksymalnych wartości udźwigu, co w efekcie zmniejsza ryzyko przewrócenia się urządzenia.
„Przestrzeganie norm bezpieczeństwa to podstawa ochrony operatorów. Nowoczesne systemy monitorowania łączą funkcje kontrolek z zaawansowaną technologią, co pozwala na precyzyjniejsze zarządzanie pracą maszyny. Wykorzystanie danych z kontrolek umożliwia bardziej świadome podejmowanie decyzji operacyjnych. Kontrolki w ładowarkach teleskopowych stanowią istotne narzędzia diagnostyczne, mające istotny wpływ na efektywność operacyjną oraz bezpieczeństwo w miejscu pracy.
Systemy kontrolne i ich integracja
Systemy kontrolne w ładowarkach teleskopowych są zaprojektowane, aby zapewnić precyzyjne sterowanie i integrację z innymi mechanizmami maszyny. Różnice w systemach kontrolnych poszczególnych producentów wynikają z używanych technologii oraz specyfikacji produktów. Autoryzowany dealer marki może dostarczyć modele z unikalnym układem sterowania, dostosowanym do specyficznych potrzeb rolnictwa.
Integracja kontrolek z innymi mechanizmami w ładowarkach teleskopowych znacząco zwiększa efektywność operacyjną oraz bezpieczeństwo pracy. W niektórych modelach zastosowano szerokie nogi stabilizacyjne, które współpracują z systemem kontrolnym, automatycznie dostosowując stabilizację do aktualnych warunków operacyjnych. Systemy kontrolne są zgodne z obowiązującymi regulacjami, co gwarantuje spełnienie najwyższych standardów bezpieczeństwa.
Integracja nowoczesnych technologii, takich jak automatyczne alerty o konieczności konserwacji, umożliwia proaktywne zarządzanie maszyną. Znakomitym przykładem efektywnej integracji systemów kontrolnych jest model, który łączy sterowanie teleskopowym wysięgnikiem z monitorowaniem parametrów hydraulicznych i elektrycznych. Integracja tych elementów pozwala na efektywne wykorzystanie zasobów oraz optymalizację procesów operacyjnych. Dzięki nowoczesnej konstrukcji systemów kontrolnych, ładowarki teleskopowe mogą być dostosowane do specyficznych wymagań różnych branż, takich jak budownictwo, rolnictwo czy logistyka.
Rodzaje kontrolek
Rodzaje kontrolek w ładowarkach teleskopowych można klasyfikować w kilka głównych kategorii, które odzwierciedlają kluczowe aspekty funkcjonowania tych maszyn. Operatorzy ładowarek teleskopowych powinni regularnie obserwować te kontrolki, aby szybko reagować na wszelkie nieprawidłowości. Na przykład, kontrolka przegrzania silnika może wskazywać na konieczność inspekcji układu chłodzenia lub zmniejszenia obciążenia maszyny. Znaczenie adekwatnej interpretacji kontrolek podkreślają regulacje, które wymagają, aby wszystkie urządzenia wykorzystywane w miejscu pracy spełniały określone standardy bezpieczeństwa.
Przykładem innowacyjnej ładowarki teleskopowej jest model wyposażony w liczne kontrolki diagnostyczne i bezpieczeństwa. Operatorzy takiego sprzętu mają do dyspozycji intuicyjny panel sterowania, który wyświetla istotne dane operacyjne oraz ostrzeżenia dotyczące potencjalnych awarii lub konieczności konserwacji. Regularne szkolenia dla operatorów, które oferują autoryzowani dealerzy, są kluczowe dla prawidłowej interpretacji i reagowania na sygnały z kontrolek.
W kontekście rolnictwa, gdzie ładowarki teleskopowe często pracują w trudnych warunkach terenowych, szczególnie ważne są kontrolki stabilizacyjne oraz te monitorujące ciśnienie hydrauliczne. Podsumowując, różnorodność kontrolek w ładowarkach teleskopowych oraz ich właściwa interpretacja stanowią podstawę efektywnego i bezpiecznego użytkowania tych maszyn.
- Kontrolki ostrzegawcze: Informują operatora o zagrożeniach i nieprawidłowościach w działaniu maszyny. Zastosowane kolory, takie jak czerwony i żółty, skutecznie przyciągają uwagę. Czerwone kontrolki sygnalizują poważne sytuacje, takie jak przegrzanie silnika lub przekroczenie maksymalnego udźwigu, chroniąc przed awariami i wypadkami.
- Kontrolki operacyjne: Monitorują istotne parametry pracy ładowarki teleskopowej, takie jak prędkość obrotowa silnika, wysokość podnoszenia oraz zasięg wysięgnika. Zwykle korzystają z zielonego koloru, co oznacza prawidłowe funkcjonowanie systemów.
- Kontrolki diagnostyczne: Dostarczają cennych informacji o stanie technicznym maszyny, co znacząco ułatwia proces identyfikacji potrzeb konserwacyjnych. Często oznaczone niebieskim lub białym kolorem, mogą informować o poziomie oleju hydraulicznego czy stanie baterii.
Nowoczesne ładowarki teleskopowe są wyposażone w ergonomicznie zaprojektowane kontrolki, co maksymalizuje wygodę użytkowania i pozwala na łatwe odczytywanie informacji podczas pracy na placu budowy. Kolorystyka sygnalizacyjna ma kluczowe znaczenie w interpretacji kontrolek. Czerwone kontrolki wskazują na krytyczne sytuacje wymagające natychmiastowej interwencji, takie jak przegrzanie silnika czy usterki hydrauliczne. Żółte kontrolki informują o problemach, na które należy zwrócić uwagę w najbliższym czasie, na przykład niskie ciśnienie oleju.
Specjalne kontrolki i praktyczne wskazówki
Specjalne kontrolki w różnych modelach ładowarek są projektowane z myślą o potrzebach konkretnych branż, w których te maszyny są wykorzystywane. W sektorze rolniczym kontrolki stabilizacji oraz ciśnienia hydraulicznego mają szczególne znaczenie, ponieważ maszyny pracują na nierównym terenie.
Integracja systemów kontrolnych z innymi mechanizmami ładowarek teleskopowych zapewnia dodatkowy poziom bezpieczeństwa. Właściwe szkolenie operatorów, zwracających uwagę na interpretację sygnałów z kontrolek, przyczynia się do wzrostu bezpieczeństwa pracy oraz optymalizacji wydajności operacyjnej.
Praktyczne wskazówki dotyczące odczytu i interpretacji kontrolek są niezbędne dla zapewnienia efektywnej pracy z ładowarką teleskopową. W trudnych warunkach terenowych umiejętność właściwego rozumienia sygnałów z kontrolek może zapobiegać awariom oraz wypadkom.
- Poznanie instrukcji obsługi: Ładowarka teleskopowa jest dostarczana z podręcznikiem, który szczegółowo opisuje funkcje kontrolek.
- Szkolenia od autoryzowanych dealerów: Dealerzy oferują kursy, które uczą operatorów odczytu oraz interpretacji sygnałów z kontrolek.
- Znajomość różnic pomiędzy producentami: Kontrolki mogą mieć różnorodne symbole oraz kolory w zależności od marki.
Zrozumienie znaczenia kontrolek w różnych sytuacjach operacyjnych jest niezwykle istotne. Na przykład, wzrost temperatury silnika oznacza konieczność natychmiastowego zatrzymania pracy i przeprowadzenia inspekcji układu chłodzenia. Integracja kontrolek z systemami monitorowania oraz diagnostyki jest kluczowa. Nowoczesne ładowarki wyposażone są w zaawansowane systemy, które dostarczają operatorom istotnych informacji o stanie maszyny.
Zgodność z regulacjami bezpieczeństwa, takimi jak normy OSHA, wymaga, aby kontrolki były wyraźnie widoczne oraz łatwe do zrozumienia. Operatorzy mogą korzystać z lokalnych usług serwisowych, aby upewnić się, że kontrolki funkcjonują prawidłowo. Podsumowując, skuteczne odczytywanie oraz rozumienie kontrolek w ładowarkach teleskopowych wymaga znajomości specyfikacji technicznych, regularnych szkoleń oraz świadomości różnic pomiędzy producentami.
Ostrzeżenia wyświetlane na pulpicie obejmują sygnały dotyczące niskiego poziomu płynów eksploatacyjnych, ryzyka przegrzania silnika oraz wykrycia usterek w systemie stabilizacyjnym. W przypadku aktywacji kontrolki niskiego poziomu paliwa, operator powinien bezzwłocznie uzupełnić zapas, aby zminimalizować możliwe przestoje. Dodatkowo, korzystanie z lokalnych usług serwisowych gwarantuje dostęp do wiedzy specjalistycznej oraz szybkiej reakcji na problemy techniczne.
Identyfikacja problemów na podstawie kontrolek
Identyfikacja przyczyn problemów na podstawie kontrolek stanowi istotny element efektywnej eksploatacji ładowarek teleskopowych.
Diagnozowanie problemów
Współczesne ładowarki teleskopowe są wyposażone w zaawansowane systemy diagnostyczne, które generują kody błędów w przypadku jakichkolwiek nieprawidłowości. Operatorzy mogą wykorzystać te kody, aby szybko zidentyfikować problem.
Kontrolki, takie jak sygnalizator przegrzania silnika oraz kontrolka obciążenia, informują o potrzebie przeprowadzenia konserwacji lub naprawy. Przegrzanie silnika sugeruje problemy z układem chłodzenia, które wymagają natychmiastowej interwencji, aby uniknąć poważniejszych uszkodzeń.
Regularne szkolenia są kluczowe, aby operatorzy byli w stanie prawidłowo interpretować sygnały z kontrolek i odpowiednio na nie reagować. Programy szkoleniowe prowadzone przez dealerów obejmują naukę odczytu kodów błędów, procedur diagnostycznych oraz podstawowych czynności serwisowych.
W przypadku aktywacji kontrolki systemu diagnostycznego operator powinien najpierw zatrzymać maszynę i zapoznać się z instrukcją obsługi, aby zrozumieć rodzaj błędu. Regularne przeglądy techniczne, zgodne z zaleceniami producenta i wykonywane przez lokalnych dealerów, pozwalają na wczesne wykrywanie oraz usuwanie usterek.
W różnych branżach, takich jak budownictwo czy rolnictwo, konkretne kontrolki mogą wskazywać na problemy typowe dla danego środowiska pracy. W rolnictwie, gdzie ładowarki teleskopowe często operują na nierównym terenie, kontrolki stabilizacji odgrywają szczególną rolę. Skuteczna identyfikacja przyczyn problemów na podstawie kontrolek wymaga nie tylko zaawansowanych systemów diagnostycznych, ale także odpowiedniego przeszkolenia operatorów oraz regularnej konserwacji maszyn.
