Ciągnik Siodłowy: Konstrukcja, Kabina i Drzwi

Wprowadzenie do Ciągnika Siodłowego

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika.

Podstawowa różnica w stosunku do zwykłych ciężarówek leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.

Kluczowe Elementy Konstrukcyjne Ciągnika Siodłowego

Silnik i Układ Napędowy

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę. Silnik o dużej pojemności jest przy tym elastyczny, bez marudzenia solidnie ciągnie od 1.000 obr./min przy pełnym obciążeniu. Wydaje przy tym stłumiony, przyjemny dla ucha dźwięk, który nawet w najcięższych dla motoru momentach nie staje się zbyt natarczywy.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. na placach budowy.

Systemy Bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.

W kwestii bezpieczeństwa Mercedes-Benz Arocs wyróżnia się takimi systemami jak Active Brake Assist 5 i MB Uptime. Dodatkowo, aby przy realizacji zadań specjalnych zapewnić Arocsowi wysoką odporność, wyposaża się go w szczególne zabezpieczenia. Należy do nich przykładowo płyta ochronna chłodnicy i silnika, montowana w pojazdach z zawieszeniem stalowym, a także opcjonalna płyta ochronna głównego zbiornika paliwa. W wyposażeniu dodatkowym dostępne są ponadto stalowe kratki ochronne reflektorów przednich oraz osłona zabezpieczająca podzespoły przed materiałami sypkimi.

Rama Podłużnicowa

Rama pojazdu jest elementem przenoszącym wszystkie siły wynikające z pracy układów samochodu i przewożonych ładunków, służy do połączenia wszystkich układów i elementów pojazdu. Rama podłużnicowa jest złożona z dwóch podłużnych belek (tzw. podłużnic) i poprzecznych belek (tzw. poprzeczek), łączących ze sobą obie podłużnice. Odpowiedni kształt poprzeczek ułatwia mocowanie części podwozia i nadwozia.

Rama podłużnicowa posiada zarówno swoje zalety, jak i wady. Do tych pierwszych należy tania i nieskomplikowana konstrukcja. Wadą tego rodzaju ramy jest natomiast jej duży ciężar. Ramy podłużnicowe są powszechnie stosowane w samochodach ciężarowych. Podłużnice ułożone są równolegle lub nieznacznie równolegle do osi podłużnej samochodu. Ramy te mają zazwyczaj płaską powierzchnię górną i posiadają wsporniki oraz otwory, służące do połączenia z nią wszystkich mocowanych do niej układów i mechanizmów. Elementy mocowane do ramy łączy się z nią przy użyciu wsporników i łączników. Większość tych pierwszych jest mocowana do podłużnic, które zapewniają ramie wymaganą wytrzymałość. Funkcję zderzaków pojazdu pełnią specjalne belki montowane na końcach ramy. Do tylnej poprzeczki ramy może być umocowane urządzenie, które sprzęga samochód z przyczepą.

Podłużnice wykonuje się zwykle z belek stalowych o przekroju ceowym. Mogą one być także wzmocnione wkładkami, które umieszcza się w miejscach szczególnie obciążonych. Poprzeczki mają odpowiednio dobrane przekroje otwarte lub zamknięte, które są przynitowane lub przyspawane do podłużnic. Coraz częściej w tych miejscach stosuje się połączenia śrubowe. Połączenia poprzeczek z podłużnicami są wykonywane w taki sposób, aby uzyskać najkorzystniejszy rozkład naprężeń w materiale łączonych elementów. W tym celu końce poprzeczek zwykle kształtuje się tak, aby poprzeczka przylegała do podłużnicy na większej powierzchni niż powierzchnia przekroju poprzeczki. Dzięki temu naprężenia występujące w miejscach połączeń są rozłożone na większą powierzchnię i nie powodują tym samym niekorzystnego spiętrzenia naprężeń. Często w miejscach łączenia podłużnic i poprzeczek stosuje się płaskie płyty stalowe, które pełnią funkcję lokalnych wzmocnień.

Zwykle dąży się do uzyskania jak najniższego położenia ramy względem podłoża, co pozwala na uzyskanie niskiego położenia nadwozia. Obniżenie wysokości samej ramy osiąga się poprzez stosowanie podłużnic o małej wysokości przekroju. W połączeniach większych zespołów i elementów z ramą wykorzystuje się elementy metalowo‑gumowe. Ich zadaniem jest zmniejszenie dynamicznych obciążeń w miejscu połączenia. Często stosuje się obniżenie przedniej części ramy przez odpowiednie ukształtowanie podłużnic. Wsporniki mocujące poszczególne podzespoły do ramy są wykonywane jako odlewy staliwne lub żeliwne oraz jako stalowe wytłoczki.

Silnik mocuje się do ramy w kilku punktach, wykorzystując wsporniki i łączniki metalowo‑gumowe, których zadaniem jest tłumienie drgania silnika i ograniczanie przełożenia tych drgań na ramę samochodu. Wsporniki mocowania silnika do ramy są zwykle kształtowymi elementami stalowymi. Często stosuje się dodatkową, odpowiednio profilowaną poprzeczkę ramy, podtrzymującą tylną część silnika. Podobnie jak silnik są mocowane do ramy skrzynia biegów i skrzynia rozdzielcza oraz wał napędowy. Kabinę, osie jezdne i mosty napędowe wiążą z ramą elementy ich zawieszenia. Skrzynię ładunkową łączy się z ramą za pomocą metalowych lub metalowo‑gumowych wsporników. Urządzenia specjalne, takie jak cysterny czy żurawie, są zwykle mocowane do ramy pośredniej połączonej z ramą samochodu obejmami i śrubami. Stosowanie ramy pośredniej ułatwia montowanie urządzeń na podwoziu samochodu i usztywnia konstrukcję nośną.

Wśród elementów ramy podłużnicowej wyróżnia się:

• Poprzeczka: element łączący dwie podłużnice, pełni funkcje stabilizacji całej konstrukcji ramy.
• Siodło: element służący do połączenia ciągnika siodłowego z naczepą, pełni również funkcje łożyska ślizgowego, pozwalający na znacznie większy zakres manewrowości całego zestawu.
• Podłużnica: wzdłużny element konstrukcji podwozia pojazdu, odpowiada za utrzymanie odpowiedniej sztywności całej konstrukcji oraz zapewnia ochronę przed zginaniem.
• Wspornik resoru: element mocujący resor do ramy podłużnicowej, łagodzący wyboje znajdujące się na drodze.
• Wsporniki mocowania zbiornika paliwa: element znajdujący się na ramie podłużnicowej, do którego jest przymocowany zbiornik paliwa.
• Wspornik drążka reakcyjnego: element łączący drążek reakcyjny do ramy podłużnicowej, kontroluje ruch kół w kierunku wzdłużnym.
• Wspornik łącznika stabilizatora: element mocujący łącznik stabilizatora do ramy podłużnicowej, łączy stabilizator z wahaczem lub kolumną zawieszenia.

Kabina Kierowcy - Biuro i Dom na Kołach

Ogólna Charakteryzacja Kabiny

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Kabina samochodu ciężarowego to część nadwozia, która jest wyposażona w urządzenia i przyrządy niezbędne do kierowania samochodem. Wyposażona jest zarówno w to, co kluczowe podczas realizacji zadań związanych z wykonywaną pracą, jak i przydatne podczas wypoczynku.

Rozróżnia się dwa rodzaje kabin: Kabina wagonowa, gdzie miejsce kierowcy i pasażerów ulokowane jest nad jednostką napędową, oraz kabina klasyczna (long nose), charakterystyczna dla pojazdów produkcji amerykańskiej, gdzie miejsce kierowcy i pasażerów znajduje się za silnikiem. Kabiny samochodów ciężarowych muszą sprostać wymaganiom, które opisano w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia.

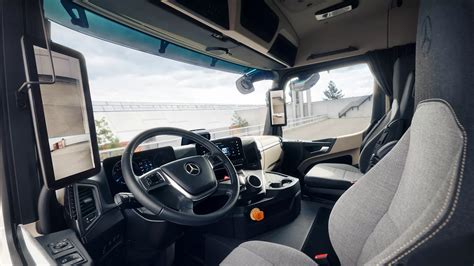

Wnętrze Kabiny i Ergonomia

Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.

Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Podstawowe elementy wnętrza kabiny i ich znaczenie to:

• Lusterka: Niezbędne elementy pojazdu, które umożliwiają obserwację przestrzeni z tyłu oraz z boku pojazdu.
• Kierownica: Ważne, żeby działała płynnie i zapewniała łatwy dostęp do przełączników kierunkowskazów, wycieraczek oraz świateł. Najlepiej sprawdza się kierownica wielofunkcyjna pozwalająca na łatwe zarządzanie komputerem pokładowym wraz z tempomatem.
• Fotel kierowcy: Siedzisko powinno być odpowiednio szerokie i zapewniać stabilizację odcinka lędźwiowego kręgosłupa. Ważna jest również możliwość regulacji wysokości fotela, kąta siedziska oraz oparcia.
• Deska rozdzielcza: Musi zapewniać czytelny odczyt informacji o pojeździe, takich jak: prędkość jazdy, stan oleju silnikowego, temperatura płynu chłodniczego, potencjalne usterki sygnalizowane różnymi kontrolkami oraz wyświetlanie danych z komputera pokładowego.

Przykładem przemyślanej ergonomii jest niska sypialna kabina DAF-a, należąca do najlepszych w swojej klasie pod względem komfortu. Solidne, estetyczne wykończenie sprawia, że nawet wielogodzinne przebywanie w tej niedużej przestrzeni nie irytuje. Na pochwałę zasługują m.in. dobrze leżąca w dłoniach kierownica o grubym wieńcu, obite przyjemną w dotyku tapicerką, pneumatycznie regulowane i amortyzowane fotele, dźwignia hamulca postojowego na kokpicie, dwie spore, wygumowane półki na drobiazgi. Spasowanie detali w szoferce jest bez zarzutu - nic nie skrzypi i nie stuka, niezależnie od nawierzchni.

Budowa Szkieletu Kabiny

Szkielet kabiny samochodu ciężarowego składa się z części przedniej, dachu i podłogi oraz łączącego je stelaża. Główne elementy konstrukcyjne szkieletu to profile tłoczone z blachy stalowej, które zapewniają sztywność i bezpieczeństwo.

• Belka nadokienna: Profil tłoczony z blachy, będący górną częścią konstrukcji szkieletu nośnego kabiny, połączony ze słupkami przednimi, środkowymi i tylnymi.
• Belka nośna podłogi: Profil tłoczony z blachy, stanowiący część konstrukcji nośnej kabiny, połączony z wytłoczką podłogi kabiny kierowcy. Pełni funkcję podłużnicy, usztywnia podłogę i wzmacnia szkielet kabiny.
• Belka podokienna: Profil tłoczony z blachy, będący częścią szkieletu konstrukcji nośnej kabiny, który łączy oba słupki przednie i stanowi dolną część ramy okna przedniego.
• Belka progowa: Profil tłoczony z blachy stalowej, stanowiący dolną boczną część szkieletu konstrukcji nośnej kabiny, połączony ze słupkiem przednim, bocznym i tylnym oraz wytłoczką podłogi.
• Słupek przedni: Profil tłoczony z blachy stalowej, stanowiący boczną część szkieletu konstrukcji nośnej kabiny, łączący ze sobą belkę nadokienną, belkę podokienną i belkę progową. Tworzy boczną ramę przedniej szyby.
• Słupek boczny: Profil tłoczony z blachy stalowej, stanowiący boczną część szkieletu konstrukcji nośnej kabiny, łączący ze sobą belkę nadokienną i belkę progową. Tworzy wraz z słupkiem przednim pionową część ramy drzwi kabiny.
• Słupek tylni: Profil tłoczony z blachy stalowej, stanowiący boczną część szkieletu konstrukcji nośnej kabiny, łączący ze sobą belkę nadokienną i belkę progową.

Te przystosowane do szczególnie trudnych zadań ciągniki siodłowe, podwozia ciężarowe, betonomieszarki i wywrotki, jak np. Mercedes Arocs, cechują się przede wszystkim wyraźnie zwiększoną stabilnością i obciążalnością. Warianty kabin kierowcy Arocsa o szerokości 2300 mm umożliwiają we wszystkich typowych zastosowaniach budowlanych bardzo dobrą orientację oraz łatwą i precyzyjną obsługę funkcji pojazdu. Pracę ułatwiają zarówno schodkowe wejście do kabiny, jak i ergonomiczne rozmieszczenie elementów obsługowych. Każdy detal jest tu precyzyjnie dostosowany do wymogów placu budowy, od elastycznie zawieszonego wahliwego stopnia wejściowego aż po poręcz na dachu, co oznacza najwyższą możliwą funkcjonalność połączoną z imponującą wytrzymałością.

Specyfika Drzwi i Elementy Zewnętrzne Kabiny

Elementy związane z drzwiami i ich otoczeniem są kluczowe dla funkcjonalności i komfortu kabiny. Można to wyraźnie zobaczyć na ryflowanej obudowie lusterka zewnętrznego oraz osłonie chłodnicy przypominającej wyglądem ząb łyżki koparki. W kabinie Mercedes-Benz Arocs możliwa jest indywidualna regulacja pola widzenia na panelu obsługi w drzwiach.

W DAF-ie CF85.410 klamki drzwi umieszczone są nisko, co ułatwia dostęp. Dużym plusem są dzielone szyby boczne - uchylając je nawet przy pełnej prędkości, strumień powietrza dostającego się do wnętrza nie jest nieprzyjemnie silny i głośny. Do wad można zaliczyć zewnętrzny schowek po lewej stronie kabiny, który jest za mały, co utrudnia upchnięcie w nim zabrudzonych, grubych roboczych ubrań i wysokiego obuwia, których kierowca nie chce zabierać do środka szoferki.

Inne zewnętrzne elementy obejmują dobrze oświetlające drogę ksenonowe reflektory z bardzo odpornymi na uszkodzenia mechaniczne lexanowymi kloszami, co eliminuje obawy o rozbicie lamp kamieniem, który wyskoczy spod koła poprzedzającego pojazdu. DAF CF85.410 posiada również kilkuczęściowy podest zakabinowy.

Zastosowanie i Znaczenie Ciągników Siodłowych w Logistyce

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Firmy produkujące ciągniki siodłowe to m.in. DAF, Scania, Volvo, Mercedes-Benz, MAN, Renault, IVECO, Ford.

Aspekty Prawne i Ekonomiczne Transportu Siodłowego

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Przyszłość Technologii w Ciągnikach Siodłowych

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
