W tym artykule przedstawimy kompleksową analizę koparko-ładowarki JCB 3CX, charakteryzując jej kluczowe cechy, zalety oraz szczegółowe dane techniczne. Dowiesz się również, jakie jest zużycie paliwa tej maszyny, maksymalna głębokość kopania, a także jak prawidłowo diagnozować ciśnienie w turbinie. Informacje te pomogą w wyborze odpowiedniego agregatu do różnorodnych prac budowlanych, rolniczych czy ziemnych.

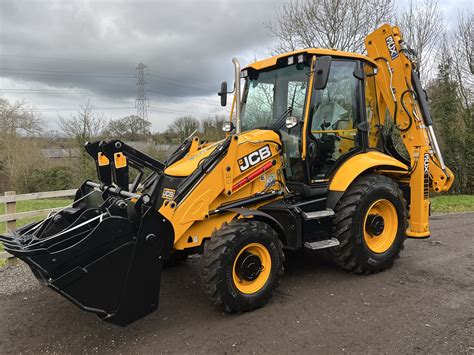

Budowa i Ogólne Dane Techniczne JCB 3CX
Warunki Pracy i Konstrukcja
Model JCB 3CX został zaprojektowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Aby zapewnić niezawodność, układy elektryczne i hydrauliczne są odpowiednio zabezpieczone przed potencjalnymi uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonano z wytrzymałych materiałów, co gwarantuje odporność maszyny na duże obciążenia podczas wykonywania prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.
Układ Kierowniczy
Układ kierowniczy jest w pełni zhydraulizowany, co zapewnia płynność i precyzję. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy, zwiększający bezpieczeństwo. Dostępne są 2 tryby sterowania: skręt dwóch kół, przeznaczony do jazdy po drogach, oraz skręt czterech kół, ułatwiający manewrowanie podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.
Wysięgnik i Ramię Łyżki
Wysięgnik i tylna rączka łyżki mają tę samą długość, co umożliwia operatorowi kopanie w bliskiej odległości od maszyny, efektywnie oszczędzając paliwo.
Wymiary
Parametry koparko-ładowarek JCB mogą się różnić w zależności od konkretnej wersji lub roku produkcji, dlatego zawsze zaleca się sprawdzenie aktualnych informacji na oficjalnej stronie producenta lub u sprzedawcy. Poniżej podano ogólne wymiary modelu 3CX:
- długość konstrukcyjna - 5620 mm;
- całkowita szerokość - 2360 mm;
- wysokość kabiny - 2780 mm;
- całkowita wysokość - 3610 mm;
- minimalny prześwit pod podporą - 370 mm;
- minimalny prześwit pod łyżką - 500 mm.
Podstawowe Parametry Techniczne
Model JCB 3CX charakteryzuje się następującymi parametrami technicznymi:
- moc robocza - 63 kW / 85 KM;
- masa robocza - 7370 kg;
- maksymalna pojemność łyżki do kopania - 0,3 m³;
- szerokość łyżki do kopania - 60 cm;
- maksymalna pojemność łyżki do ładowania - 1 m³;
- szerokość łyżki do ładowania - 2,23 m;
- kąt obrotu łyżki - 201°;
- maksymalna głębokość kopania - 4,24 m;
- maksymalna prędkość - 37 km/h;
- maksymalna pojemność koparko-ładowarki JCB 3CX (udźwig) - 1850 kg;
- maksymalna wysokość podnoszenia ładunku - 3,23 m;
- pojemność zbiornika paliwa - 143 l;
- podwozie - z napędem na wszystkie koła;
- skrzynia biegów - mechaniczna/półautomatyczna.
Zużycie Paliwa
Szacowane zużycie paliwa dla koparko-ładowarki JCB 3CX wynosi około 8 litrów na godzinę, jednak może się różnić w zależności od intensywności pracy i używanych funkcji.
Innowacyjne Funkcje i Technologie
JCB 3CX wyposażono w szereg funkcji, które zwiększają wydajność i redukują zużycie paliwa:
- EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
- EcoLoad: Technologia ta pozwala na sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i znacznie zmniejsza zużycie paliwa.
- EcoDig: Funkcja obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i redukuje zużycie paliwa podczas kopania o 15%.
- PowerSlide: Specjalny napęd hydrauliczny umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki. Zawiera jedną butlę suchego azotu i akumulator hydrauliczny.
- Torque Lock: Kolejna innowacyjna funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%.
Osprzęt i Możliwości

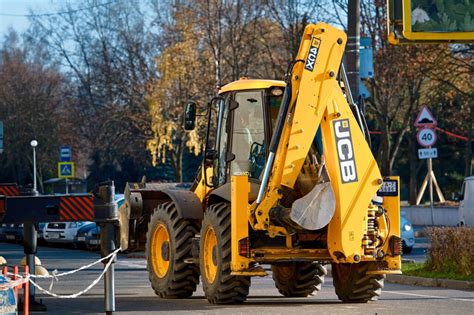

Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, co zwiększa jej wszechstronność. Wśród nich znajdują się: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy. Szczególnie użyteczna jest uniwersalna łyżka szczękowa „6 w 1”, która umożliwia kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.
Silnik JCB 3CX: Szczegóły i Wydajność
Charakterystyka Silnika Perkins
Koparko-ładowarka JCB 3CX napędzana jest silnikiem wysokoprężnym Perkins 1004-40T, wyposażonym w 4 cylindry i o pojemności 4 litrów. Układ napędowy osiąga maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka.
Systemy Filtrowania i Chłodzenia
W silniku wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, który utrzymuje olej w czystości przez dłuższy czas, redukując koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo, silnik wyposażono w system podgrzewania o mocy 240 W, co umożliwia szybki start nawet w bardzo niskich temperaturach. Maszyna posiada również skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu, system spalania paliwa stał się znacznie bardziej wydajny, co pozwoliło zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejszyło zużycie paliwa.
Ułatwiona Konserwacja
Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, co znacznie ułatwia codzienną kontrolę, konserwację i ewentualne naprawy.
Układ Elektryczny
Napięcie i Komponenty
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w kompletną instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 Ah, który praktycznie nie wymaga konserwacji, oraz generator prądu przemiennego o mocy 75 A. Oświetlenie obejmuje 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Przyrządy Kontrolno-Pomiarowe
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar. Dodatkowo, obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Kabina Operatora
Widoczność i Bezpieczeństwo
Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina operatora JCB 3CX oferuje doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo pracownika. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
Komfort i Sterowanie

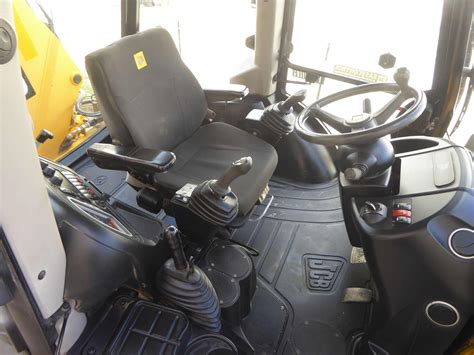

Kabina wyposażona jest w ogrzewanie i odmrażanie przedniej szyby oraz lusterek, a także dobrą izolację akustyczną i antywibracyjną, dzięki czemu poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami. Fotel operatora jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Główne Modyfikacje Koparko-Ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwością montażu osprzętu:
- 3CX - standardowy model ze stałym ramieniem.
- 3CX Sitemaster - wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
- 3CX Contractor - najmocniejsza wersja, wyposażona w silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super - model z większymi kołami na przedniej osi i funkcją sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master - wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Diagnostyka Turbiny i Ciśnienie Doładowania
Właściwe funkcjonowanie turbiny ma kluczowe znaczenie dla mocy i efektywności silnika JCB 3CX. Diagnostyka ciśnienia doładowania jest istotnym elementem oceny jej kondycji.
Procedura Pomiaru Ciśnienia w Kolektorze Ssącym
W przypadku większości koparko-ładowarek pomiar ciśnienia w kolektorze ssącym przeprowadza się na 4. biegu, na pełnych obrotach, z zahamowanymi kołami (do zablokowania). Jest to tzw. test "stall" (maksymalnego obciążenia silnika).
Wartości Prawidłowego Działania Turbiny
Jeśli podczas testu ciśnienie osiąga 0,8 bara (około 80 kPa) i więcej, przyjmuje się, że turbina działa prawidłowo, przynajmniej biorąc pod uwagę jej wydajność. Dla innych maszyn, stan "stall" można wywołać poleceniem z komputera (ECM - jednostki sterującej pracą samej hydrauliki lub całej maszyny) lub inną przewidzianą przez producenta kombinacją funkcji.
Ryzyka Związane z Testowaniem "Stall"
Należy zachować ostrożność podczas przeprowadzania testu "stall". Osiągnięcie stanu maksymalnego obciążenia silnika na czas dłuższy niż 30-40 sekund może prowadzić do "zagotowania" skrzyni biegów lub układu hydraulicznego, co negatywnie wpływa na stan maszyny i grozi uszkodzeniem zmiennika momentu obrotowego, napędu hydrostatycznego, pomp lub silników. Użytkownicy, którzy przeprowadzali regenerację turbiny, często zauważają, że wartości ciśnienia doładowania mogą się nieco różnić od nominalnych, jednak zwiększenie ciśnienia doładowania nie zawsze przekłada się bezpośrednio na wzrost osiągów silnika, ponieważ moc silnika zależy od wielu innych czynników, nie tylko od ilości powietrza.
Typowe Problemy i Diagnostyka
Koparko-ładowarka, jak każda maszyna, może napotkać pewne problemy. Oto kilka typowych objawów i wskazówek diagnostycznych:
Objawy Nierównej Pracy Silnika i Dymienia
Jeśli koparka zaczyna nierówno pracować, traci moc, a z komina wydobywa się lekko biały/niebieski dym, po uruchomieniu silnika, a objawy nasilają się przy dodaniu gazu, może to wskazywać na nieprawidłowości w układzie paliwowym lub silniku.
Ciśnienie Wtrysku i Diagnostyka Wtryskiwaczy
Powyższe objawy często nominują nieprawidłowe rozpylanie wtryskiwaczy. Ciśnienie dla silników Perkins oscyluje w granicach 220-280 barów, w zależności od kodu literowego na obudowie wtryskiwacza, który jest czytelny dopiero po wyjęciu go z głowicy.
Usterki Mechaniczne (np. Świeca Żarowa)
W niektórych przypadkach przyczyną braku pracy jednego cylindra może być mechaniczne uszkodzenie, np. wyłamana "blaszka" świecy żarowej, która mogła dostać się pod zawory. Taka usterka wymaga demontażu i naprawy.
Kontrolka Blokady Tylnej Osi i Czujniki
Jeśli na desce rozdzielczej pojawi się pomarańczowa kontrolka z symbolem dystrybutora, oznacza ona blokadę skrętu tylnej osi. Urządzeniem odpowiedzialnym za tę kontrolkę może być przystawka przy filtrze, od której jeden kabelek idzie na śrubę w odstojniku. W przypadku, gdy brakuje możliwości, by w odstojniku była woda, a kontrolka się świeci, może to oznaczać uszkodzenie czujnika, który podaje błędny odczyt. W takiej sytuacji zaleca się rozkręcenie i wyczyszczenie czujnika.
