Zaburzenia w Hamowaniu Zestawów Ciągnika Siodłowego z Naczepą: Przyczyny i Rozwiązania

Wydajny i zrównoważony układ hamulcowy jest kluczowy dla bezpieczeństwa zestawu ciągnika siodłowego z naczepą. Problem, w którym ciągnik siodłowy hamuje mocniej niż naczepa, może prowadzić do poważnych konsekwencji. Efektywne wyhamowanie pojazdu ciężarowego, który, zgodnie z przepisami, może ważyć maksymalnie 40 ton, nie jest łatwe, szczególnie w sytuacjach awaryjnych. W takich okolicznościach kluczowa jest sprawna reakcja kierowcy na wydarzenia drogowe, ale nawet najlepszy refleks musi być wspierany wydajnym systemem hamulcowym.

Wpływ Niewłaściwego Rozkładu Siły Hamowania

Zagrożenia i Konsekwencje

Niewłaściwy rozkład siły hamowania między ciągnikiem a naczepą może prowadzić do niebezpiecznych sytuacji. Kierowcy często zastanawiają się: "Co hamuje pierwsze, gdy są hamulce pneumatyczne?". Prawidłową odpowiedzią jest, że ciągnik i przyczepa powinny hamować jednocześnie, zapewniając stabilność zestawu. Jeśli jednak ciągnik siodłowy hamuje mocniej niż naczepa, zestaw może zachować się w sposób niekontrolowany. Jak można sobie wyobrazić, gdy przy prędkości 80 km/h kierowca wciśnie hamulec do podłogi, a naczepa nie hamuje wystarczająco efektywnie, może dojść do tzw. "składania się w scyzoryki", czyli zderzenia kabiny ciągnika z naczepą.

W latach 60. ubiegłego wieku, gdy zestawy z naczepami zdobywały szybko rosnącą popularność na drogach, a układy hamulcowe były mniej zaawansowane, przypadki składania się zestawów w scyzoryki były częstsze. W odpowiedzi na te problemy wprowadzano różne rozwiązania, mające na celu zapobieganie zmianie wychylenia naczepy względem ciągnika podczas hamowania. Choć niektóre pomysły wykazały się skutecznością w testach, ostatecznie nie zrobiły długoterminowej kariery ze względu na rozwój doskonalszych systemów pneumatycznych i potencjalne niebezpieczeństwa związane z blokowaniem ustawienia naczepy.

Współczesne Systemy Hamulcowe: Rola Elektroniki

Dzisiaj wszystkie istotne systemy bezpieczeństwa w pojazdach ciężarowych, w tym te stabilizujące zestaw w kryzysowych sytuacjach, opierają się na sterowaniu komputerowym oraz elektronicznych czujnikach. Układy hamulcowe stosowane w pojazdach użytkowych już od dłuższego czasu nie składają się jedynie z prostych rozwiązań pneumatycznych, ale z zaawansowanej elektroniki.

System EBS (Electronic Braking System)

Mózgiem i centrum zarządzania jest sterownik EBS, który interpretuje dane z ciągnika i naczepy, na ich podstawie ordynując najbardziej efektywną siłę hamowania. System TEBS (Trailer Electronic Braking System) właśnie dzięki przewodom CAN zawdzięcza szybkość działania, dlatego też sprawność przewodu połączeniowego samochód-naczepa jest krytyczna. Należy pamiętać, że EBS naczepy reguluje hamulec lewa-prawa strona. Nie ma on regulacji na poszczególne koła w takim samym zakresie jak modulator.

Sterownik jest w stanie dostosować siłę hamowania w zależności od warunków. Na przykład, jeśli EBS się świeci w naczepie, naczepa pusta może hamować gwałtownie i ostro, a na pełno naczepa może pchać, co kierowca odczuwa jako słabsze hamowanie. Jest to efekt opóźnionej reakcji powstałej z pneumo-mechanicznego systemu hamowania.

Główne Przyczyny Nierównomiernego Hamowania

Problemy z Układem Pneumatycznym (w kontekście rolniczym i starszych zestawów)

• Zablokowane hamulce po spadku ciśnienia: W przyczepie z instalacją dwuobwodową, po zgaszeniu ciągnika i spadku ciśnienia, hamulce mogą się blokować. Jest to problem, który ustępuje dopiero po nabiciu 8 barów ciśnienia przez sprężarkę. Przyczyną mogą być źle przykręcone gniazda w ciągniku lub problemy z zaworem szybkiego odpowietrzania.
• Niewystarczające hamowanie: W przypadku przyczep z hamulcami jednoobwodowymi (np. D35), mimo pompowania ciśnienia do zbiornika i wysuwania siłowników do pewnego stopnia, przyczepa może nie hamować. Może to być wina siłowników lub zużytych okładzin, zwłaszcza jeśli hamulce nie były podpinane od lat.
• Niewłaściwa instalacja pneumatyczna: Istotne jest, aby z butli do zaworu szły grube rurki. W niektórych instalacjach, rurki do siłowników ze środka przyczepy mogą mieć dużą średnicę (np. fi 18), a od trójnika na osi do siłowników już mniejszą (np. fi 14 czy 12). Brak regulacji siły hamowania w takich układach powoduje, że przyczepa może stawać "jak wryta".

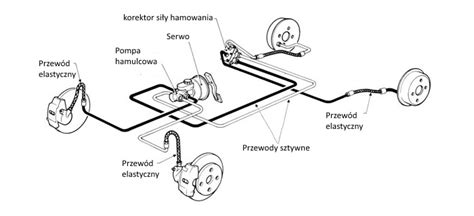

• Brak regulatorów: Schematy instalacji w dużych pojazdach (np. Pronarach) często przewidują po dwa przekaźniki i po dwa regulatory automatyczne. Brak takich rozwiązań, choć kosztowny i skomplikowany, może prowadzić do problemów z regulacją siły hamowania, zwłaszcza w przyczepach używanych sporadycznie. W kontekście przekaźników montowanych bliżej siłowników, ich umiejscowienie na środku długiej przyczepy, z długimi rurkami na przód i tył, może mieć sens.

Usterki Systemu EBS i Komunikacji CAN

• Nieregularne hamowanie naczepy: Problem słabych hamulców w naczepie objawia się tym, że raz hamuje ona prawidłowo (na pusto czy na pełno), a raz słabo. Po odpięciu przewodu EBS naczepa może hamować lepiej, ale siła hamowania nie jest równomiernie rozłożona na osie (np. pierwsza oś reaguje najszybciej i hamuje najmocniej). Może to sugerować usterkę elektryczną lub problem z zaworem EBS/czujnikiem.
• Błędy komunikacji CAN: Często podczas uruchamiania ciągnika wyskakuje błąd komunikacji z szyną CAN naczepy. Jest to silna wskazówka na usterkę elektryczną, która może wpływać na zmienną siłę hamowania.
• Nieprawidłowe siłowniki: Jeśli pierwsza oś reaguje szybciej, być może są założone nieprawidłowe siłowniki.
• Problem z zasilaniem i czujnikami EBS: Sterownik EBS może nie dostawać prawidłowego zasilania. Uszkodzony czujnik ciśnienia w miechach lub czujnik ugięcia resora może dostarczać błędnych informacji o ciężarze pojazdu, co skutkuje niewłaściwym dostosowaniem siły hamowania. Należy zwrócić uwagę na liczbę pinów we wtyczce, ponieważ ABS ma 5 pinów, a EBS 7 pinów. System TEBS jest zasilany także ze świateł stop, jednak nie wszyscy producenci naczep/przyczep stosują to rozwiązanie (np. Schmitz, Krone - tak, Wielton - opcja).
• Uszkodzone połączenia przewodów: Objawy mogą wskazywać na uszkodzone połączenia przewodem między ciągnikiem a naczepą. Przewód EBS, który ma dość długą przerwę w użytkowaniu, mógł stracić na elastyczności.

Problemy Mechaniczne

• Przegrzewanie hamulców: W nowej naczepie problemem może być nadmierne grzanie się jednej strony (np. lewej) podczas hamowania, do tego stopnia, że zaczynają dymić. Sugeruje to, że zaciski nie odbijają lub odbijają z opóźnieniem. Możliwe przyczyny to wadliwa seria zacisków lub modulator przyczepy, który odpowiada za rozdział siły hamowania na lewą i prawą stronę.
• Zużycie okładzin: Mimo że grubość okładzin nie ma bezpośredniego wpływu na siłę hamowania w sensie jej dystrybucji przez EBS, ich zużycie w połączeniu z innymi problemami (np. nieprawidłowe siłowniki) może potęgować objawy nierównomiernego hamowania.

Diagnostyka i Rozwiązania

Kontrola i Konserwacja Układu Pneumatycznego

• Weryfikacja rurek i przekaźników: Warto sprawdzić średnice rurek doprowadzających powietrze do siłowników i rozważyć zastosowanie odpowiednich regulatorów siły hamowania, zwłaszcza w starszych przyczepach. Jeśli przeróbka wiązałaby się z dużymi kosztami i skomplikowaniem układu, a przyczepa jest używana sporadycznie, można rozważyć prostsze rozwiązania, jak np. wymiana rurek na fi 12.
• Lokalizacja przekaźnika: Przekaźnik zaleca się montować bliżej siłowników. W przypadku długich przyczep, jeden przekaźnik na środku, z długimi rurkami do siłowników, może być rozwiązaniem.

Diagnostyka i Naprawa Systemu EBS

• Diagnostyka komputerowa: Do sprawdzenia zaworu sterowania przyczepy należy podłączyć pojazd pod komputer i zweryfikować, czy ciśnienie na wyjściu z zaworu pokrywa się z informacją przesyłaną po CAN i czy wyniki są powtarzalne. Bez diagnostyki komputerowej często nie obędzie się.
• Wymiana przewodu EBS: Wiele problemów z nieregularnym hamowaniem wynika z uszkodzonego przewodu EBS. Zzieleniałe lub zabrudzone piny we wtyczce, a także luźne połączenie, mogą zakłócać przejście napięcia i komunikację. Wymiana przewodu EBS jest często najprostszą i pierwszą czynnością do wykonania. Wtyczka od strony naczepy często szybciej się wyrabia i wchodzi luźniej, co może być przyczyną problemów.
• Kontrola zasilania i czujników: Należy upewnić się, że sterownik EBS otrzymuje prawidłowe zasilanie oraz sprawdzić czujniki ciśnienia w miechach lub ugięcia resora, które mogą wysyłać błędne dane o obciążeniu.

Interwencje Mechaniczne

• Serwis gwarancyjny: W przypadku nowej naczepy z problemami (np. przegrzewanie hamulców), należy natychmiast zgłosić się do serwisu w ramach gwarancji.
• Kontrola zacisków i modulatorów: Jeśli przegrzewa się tylko jedna strona, należy sprawdzić zaciski. Można również odpiąć ABS i sprawdzić, czy poprawi się sytuacja; jeśli tak, problem może leżeć w zaworze ze sterownikiem. Należy jednak pamiętać, że jazda bez ABS jest niebezpieczna. Sugestią może być też uszkodzony modulator przyczepy, który, zamontowany za siodłem, odpowiada za rozdział siły hamowania.

Zrozumienie Problemów Hamowania z Perspektywy Historycznej

Analizując rozwój technologii hamowania, można cofnąć się do czasów, gdy komputery zajmowały całe pomieszczenia, a w ciężarówkach ich obecność była marzeniem. Już wtedy inżynierowie zmagali się z problemami niezrównoważonego hamowania. W USA na przykład, przez długie dekady powszechnie rezygnowano z przednich hamulców w ciągnikach. Miało to na celu przeniesienie większej siły hamowania na tył zestawu, zachowując jednocześnie sterowalność ciągnika w momentach zblokowania kół. Choć ten pomysł przyjął się i zyskał popularność, dzisiejsze, zaawansowane systemy elektroniczne oferują znacznie bezpieczniejsze i efektywniejsze rozwiązania.
