Instrukcje Obsługi i Funkcje Zabezpieczeń w Koparkach Yanmar

Prawidłowa eksploatacja i konserwacja maszyn budowlanych, takich jak minikoparki Yanmar, wymaga dostępu do szczegółowej dokumentacji technicznej. Poniższy artykuł przedstawia dostępne informacje dotyczące poszukiwania instrukcji oraz szczegółową charakterystykę techniczną minikoparki Yanmar SV18, obejmującą m.in. jej systemy sterowania i funkcje zabezpieczeń, które są kluczowe dla bezpiecznej i efektywnej pracy.

Poszukiwanie Dokumentacji Technicznej dla Koparek Yanmar

Instrukcje dla Yanmar SV20

Wielu operatorów i właścicieli maszyn, takich jak Yanmar SV20 z 2009 roku, poszukuje kompletnych zestawów dokumentacji, w tym katalogów części, DTR (Dokumentacji Techniczno-Ruchowej) oraz instrukcji serwisowych. Posiadanie tych materiałów jest kluczowe, zwłaszcza dla osób, które po raz pierwszy użytkują daną maszynę, gdyż ułatwia to rozpoczęcie pracy i zrozumienie jej funkcjonalności.

Gdzie Szukać Instrukcji

W przypadku poszukiwania dokumentacji technicznej i instrukcji, zaleca się kierowanie zapytań do działów związanych z DTR. Tam istnieje większe prawdopodobieństwo natrafienia na specjalistów, którzy są w stanie pomóc w uzyskaniu potrzebnych materiałów.

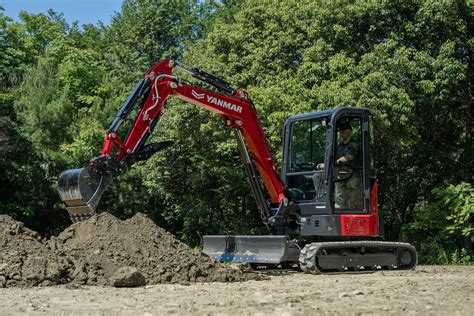

Charakterystyka Techniczna Minikoparki Yanmar SV18

Ogólny Opis i Przeznaczenie

Minikoparka Yanmar SV18 to maszyna zaprojektowana do ciężkiej, ciągłej pracy, charakteryzująca się mocą i stabilnością w każdych warunkach. Jest to synonim wydajności w klasie 1.8t, idealny do pracy z twardym gruntem i głębokimi wykopami. Yanmar SV18 jest bardzo „spokojną” i przewidywalną maszyną w sterowaniu, co czyni ją idealną również dla osób z mniejszym doświadczeniem, które potrzebują jednak sporej mocy.

Podstawowe Podzespoły

Silnik

Minikoparka Yanmar SV18 jest wyposażona w trzycylindrowy silnik wysokoprężny YANMAR nowej generacji o pojemności 854 cm3 i mocy 9,9 KW. Silnik ten charakteryzuje się niską emisją spalin i jest chłodzony cieczą.

• Rodzaj paliwa: olej napędowy
• Moment obrotowy: 51,4 Nm

Układ Hydrauliczny

System hydrauliczny Yanmar SV18 oparty jest na hydraulicznej pompie wielotłoczkowej, która gwarantuje wykonanie trzech ruchów jednocześnie, zapewniając moc, precyzję i szybkość. System ten charakteryzuje się proporcjonalnym rozkładem natężenia przepływu w zamkniętym układzie hydraulicznym, co gwarantuje precyzję i elastyczność ruchów, moc oraz doskonałą jednoczesność wykonywanych czynności.

• Wydatek: 48,3 l/min
• Ciśnienie w układzie roboczym: 200 bar
• Ciśnienie w układzie obrotu: 150 bar
• Przepływ oleju: 48,3 l/min

Układ Jezdny

Układ jezdny minikoparki Yanmar SV18 wyposażony jest w hydraulicznie rozsuwane gąsienice gumowe, co zapewnia większą stabilność i elastyczność w różnych warunkach terenowych. Zabudowa mechanizmu rozstawu podwozia w zabudowie tzw. „ROMB” - opatentowany system YANMAR - zapewnia uszczelnienie mechanizmu przed zabrudzeniami i uszkodzeniami, co przekłada się na trwalsze zabezpieczenia w czasie eksploatacji i niższe koszty eksploatacyjne.

• Szerokość gąsienic: 230 mm
• Zdolność pokonywania wzniesień: 30°
• Prześwit pod maszyną: 160 mm
• Prędkość jazdy: 2,2 km/h / 4,1 km/h
• Nacisk podwozia na podłoże: 0,33 kg/cm2
• Wysokość gąsienic: 350 mm
• Długość całkowita podwozia: 1180 mm

Sterowanie

Sterowanie minikoparką odbywa się w standardzie ISO. Serwosterowanie pracą układu koparki umożliwia uzyskiwanie krótkich cykli pracy i zapewnia duży komfort pracy operatora.

Układ Elektryczny

Instalacja elektryczna w Yanmar SV18 to system 12V, który zapewnia niezawodne zasilanie wszystkich podzespołów.

• Pojemność akumulatora: 45 Ah
• Alternator: 40 A
• Instalacja elektryczna: 12 V

Wymiary i Parametry Robocze

Kluczowe Wymiary

Poniżej przedstawiono kluczowe wymiary minikoparki Yanmar SV18, istotne dla transportu i planowania prac.

Funkcje i Udogodnienia Operatora

Minikoparka Yanmar SV18 oferuje imponujące parametry robocze, umożliwiające efektywne wykonywanie różnorodnych zadań. Jest również wyposażona w udogodnienia zwiększające komfort pracy oraz systemy zabezpieczeń:

• Oświetlenie robocze: zamontowane na ramieniu, 1 lampa
• System kontrolek: pełen system kontrolek świetlnych oraz ostrzegania dźwiękowego
• Szyby: szyba boczna otwierana przesuwnie
• Wycieraczka: wycieraczka przedniej szyby
• Wentylacja i ogrzewanie: wentylacja i ogrzewanie kabiny
• Blokada: blokada układu sterowania i obrotu - funkcja ta zabezpiecza maszynę przed przypadkowym uruchomieniem ruchów roboczych i obrotu, co jest kluczowe dla bezpieczeństwa operatora i otoczenia.

Wyposażenie Standardowe

Standardowe wyposażenie minikoparki Yanmar SV18 obejmuje elementy zwiększające funkcjonalność i bezpieczeństwo pracy:

• Kamizelka wyróżniająca
• Smarownica
• Gniazdo zapalniczki x 2 szt.
