Prawidłowe podpinanie naczepy do ciągnika siodłowego: procedury i bezpieczeństwo

Podpinanie naczepy do ciągnika siodłowego to kluczowy proces, który wymaga precyzyjnego wykonania, aby zapewnić bezpieczeństwo podczas transportu. Od prawidłowego przebiegu tego etapu zależy bezpieczeństwo na drodze. Aby to zrobić poprawnie, należy przestrzegać kilku ważnych kroków, które pomogą uniknąć niebezpieczeństw związanych z niewłaściwym połączeniem. Niedopełnienie pewnych obowiązków może stać się zagrożeniem dla zdrowia i życia zarówno osoby wykonującej sprzęganie, jak i znajdujących się w pobliżu. Nieco trudności mogą spotkać osoby początkujące, które nie mają wprawy w wykonywaniu kolejnych czynności. Doświadczeni kierowcy, mimo że nie powinni mieć trudności, mogą popaść w rutynę, przez co będą pomijać niektóre kroki uważane przez nich za nieistotne.

Przygotowanie do podpięcia naczepy

Przygotowanie do podpięcia naczepy do ciągnika siodłowego to kluczowy etap, który gwarantuje bezpieczeństwo na drodze. Zanim przystąpisz do podpinania, kluczowe jest sprawdzenie stanu technicznego zarówno ciągnika, jak i naczepy. Przede wszystkim upewnij się, że zarówno ciągnik, jak i naczepa są w dobrym stanie technicznym. Skontroluj ciśnienie w oponach, aby zapewnić odpowiednią przyczepność. Upewnij się, że hamulce działają sprawnie; ich efektywność jest kluczowa dla bezpieczeństwa na drodze. Należy zwrócić uwagę na opony, hamulce, a także układ kierowniczy.

Waga naczepy oraz jej rozmieszczenie to aspekty, które mają kluczowe znaczenie dla stabilności pojazdu. Sprawdź ich wagę oraz rozmieszczenie, co jest istotne dla stabilności podczas jazdy. Należy zwrócić uwagę na to, czy ładunek jest równomiernie rozłożony, co pomoże uniknąć problemów z prowadzeniem pojazdu. Nieprawidłowe rozmieszczenie ładunku może prowadzić do problemów z prowadzeniem, a nawet do wypadków.

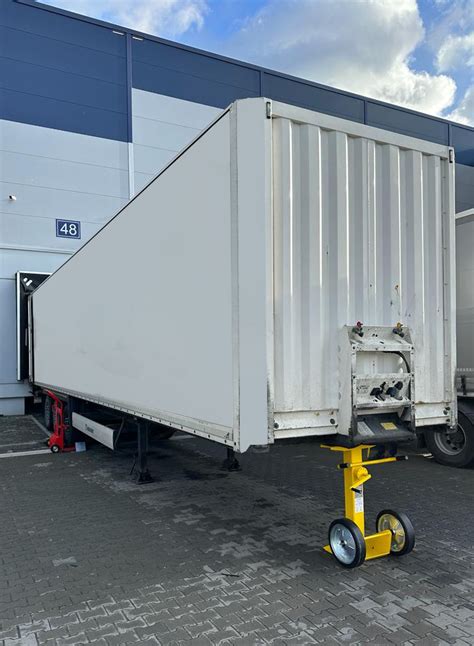

Mając na uwadze, że względy bezpieczeństwa są istotne, pamiętaj przede wszystkim o zabezpieczeniu naczepy przed samowolnym poruszaniem. Upewnij się, że na naczepie zaciągnięty jest hamulec postojowy lub jest zabezpieczona (np. klinami). Przed podpięciem naczepy, kluczowe jest również upewnienie się, że silnik ciągnika jest wyłączony, aby uniknąć problemów z elektryką podczas podłączania przewodów.

Proces sprzęgania naczepy

Aby podpiąć naczepę do ciągnika siodłowego w sposób prawidłowy, należy przestrzegać kilku kluczowych kroków.

Prawidłowy podjazd

Pierwszym etapem podpinania konstrukcji do ciągnika jest prawidłowy podjazd, przez wielu uważany za jeden z bardziej problematycznych kroków. Najpierw upewnij się, że pomiędzy ciągnikiem a naczepą nie znajduje się żadna przeszkoda. Obniż zawieszenie ciągnika, aby nie dotykała ona naczepy, ponieważ może to doprowadzić do uszkodzenia samej przyczepy lub nadkola pojazdu. Następnie, powoli podjedź pod naczepę, dbając o to, aby siodło znajdowało się w odpowiednim miejscu.

Połączenie siodła z królewskim sworzniem

Upewnij się, że siodło na ciągniku jest otwarte, a uchwyt obok niego jest wysunięty w prawo. Gdy siodło dotknie sworzenia królewskiego, podnieś zawieszenie ciągnika, aby siodło dokładnie dopasowało się do naczepy. Ważne jest, aby upewnić się, że mechanizm blokujący działa poprawnie, co zapobiegnie przypadkowemu odczepieniu naczepy podczas jazdy.

Zabezpieczenie pojazdu i obsługa podpór

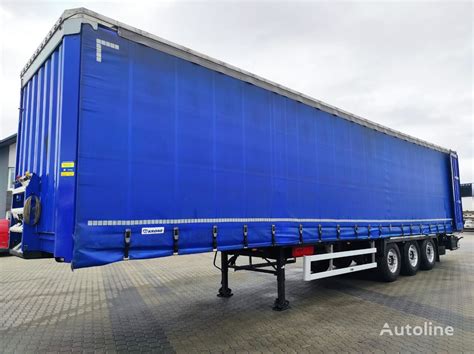

Jak już wepniesz dyszel i bolec zabezpieczający się schowa, koniecznie musisz zgasić silnik. W niektórych ośrodkach egzaminacyjnych (np. WORD Bydgoszcz) kładzie się na to szczególny nacisk, podobnie jak na zamknięcie drzwi za sobą. Zanim zwolnisz hamulec naczepy, pamiętaj, aby schować podpory. Poruszaj korbą w kierunku odwrotnym do poruszania się wskazówek zegara i kręć nią do momentu maksymalnego schowania nóg. Zwróć uwagę, czy korba została odpowiednio zabezpieczona, ponieważ jakiekolwiek wystające elementy mogą zahaczyć o przeszkodę podczas jazdy i doprowadzić do niebezpieczeństwa. Dopiero teraz możesz zwolnić hamulec naczepy!

Podłączanie przewodów: kolejność i rodzaje

Podłączenie przewodów elektrycznych i pneumatycznych to kluczowy krok w procesie podpinania naczepy do ciągnika siodłowego. Zanim rozpoczniesz, upewnij się, że silnik jest wyłączony, a zapłon również. Podłączanie przewodów przy włączonym silniku może prowadzić do błędów w systemie komputerowym, co może być niebezpieczne. Podczas podłączania przewodów naczepy do ciągnika, kluczowe jest przestrzeganie odpowiedniej metody, aby zapewnić bezpieczeństwo i prawidłowe działanie systemów.

Kolejność podłączania

W kontekście kolejności podpinania przewodów istnieje kilka praktyk, a co ważne, nie zawsze są one znormalizowane w przepisach. Często zasady te wynikają z procedur bezpieczeństwa lub wewnętrznych wytycznych ośrodków szkoleniowych. Najczęściej jednak przestrzega się ogólnej zasady:

1. Przewody elektryczne (w tym ABS)
2. Przewody pneumatyczne

Pamiętaj, aby przed podpięciem rozplątać kable, ponieważ w trakcie jazdy mogą one ulec uszkodzeniu.

Szczegółowe podłączanie przewodów

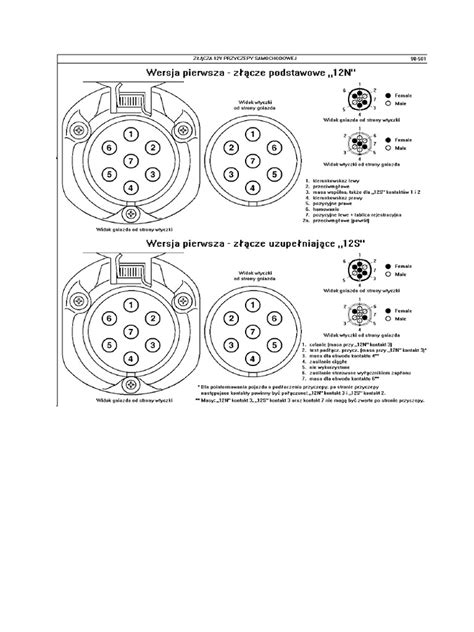

• Przewody elektryczne i ABS: Najpierw podłącz przewody elektryczne. Zaczynamy od podłączenia przewodu do sterowania systemem ABS naczepy, który zazwyczaj ma czarną wtyczkę. Należy pociągnąć do siebie metalowy zaczep, a następnie wetknąć przewód ABS do odpowiedniego gniazda. Teraz popchnij zaczep w kierunku konstrukcji i zapnij. Następnie wetknij do gniazda pozostałe przewody elektryczne i upewnij się, że wszystkie są umieszczone stabilnie. Przewody zasilające światła: biały przewód do białego, a czarny do czarnego. Ta sekwencja zapobiega błędom, które mogą wystąpić, gdy przewody pneumatyczne są podłączone przed elektrycznymi.
• Przewody pneumatyczne: Po podłączeniu elektryki przechodzimy do przewodów pneumatycznych. Zawsze zaczynaj od przewodu żółtego, który odpowiada za sterowanie pracą hamulca zasadniczego. Następnie podłącz przewód czerwony, który zasila układ pneumatyczny naczepy. Ważne jest, aby upewnić się, że przewody nie są splątane, co mogłoby prowadzić do uszkodzeń podczas jazdy, szczególnie na zakrętach. Układ hamulcowy naczepy/przyczepy jest tak zaprojektowany, że z chwilą odpięcia czerwonego przewodu blokują się samoczynnie hamulce. Mając podłożone kliny pod kołami i zaciągnięty hamulec w przyczepie/naczepie (wyciągnięty czerwony grzyb), w chwili wpięcia czerwonego przewodu jako pierwszego nie spowodujemy żadnych skutków ubocznych. W przypadku tzw. złącza "duo" przewody żółty i czerwony są zespolone i wpinane są jednocześnie.

Kontrola po sprzęganiu i bezpieczeństwo

Po podpięciu naczepy do ciągnika siodłowego, niezwykle ważne jest, aby przeprowadzić kilka kluczowych kontroli, które zapewnią bezpieczeństwo podczas jazdy.

Test sprzęgnięcia (Tug Test)

Aby sprawdzić, czy sprzęganie przebiegło pomyślnie, bardzo powoli rusz do przodu i weryfikuj, czy naczepa porusza się wraz z pojazdem. To jednak nie koniec! Sprawdź, czy ruszając wstecz, przyczepa również wykonuje taki ruch.

Sprawdzenie oświetlenia i hamulców

Pierwszym krokiem jest sprawdzenie działania wszystkich świateł naczepy, w tym tylnych świateł pozycyjnych, kierunkowskazów oraz świateł hamulcowych. Aby upewnić się, że wszystkie światła naczepy działają poprawnie, włącz ciągnik i poproś osobę z zewnątrz, aby sprawdziła, czy światła są aktywne. Sprawdź, czy wszystkie kierunkowskazy działają oraz czy światła hamulcowe włączają się po naciśnięciu pedału hamulca. Jeśli jakiekolwiek światło nie działa, natychmiast wymień żarówkę lub sprawdź połączenia elektryczne.

Następnie należy przetestować hamulce naczepy, aby upewnić się, że działają prawidłowo. Przetestuj działanie hamulców naczepy, uruchamiając je w bezpiecznym miejscu, aby upewnić się, że hamulce działają efektywnie. Warto również sprawdzić, czy hamulec postojowy jest wyłączony, a kliny spod kół naczepy zostały usunięte.

Wypoziomowanie zestawu

Ważnym krokiem jest również wypoziomowanie zestawu przed rozpoczęciem jazdy. Upewnij się, że naczepa jest ustawiona na równej powierzchni, co pomoże w zachowaniu stabilności podczas transportu. Zwracaj uwagę na otoczenie, aby uniknąć przeszkód i innych pojazdów w trakcie podpinania naczepy.

Najczęstsze błędy i jak ich unikać

Podczas podpinania naczepy do ciągnika siodłowego mogą wystąpić liczne błędy, które mogą prowadzić do niebezpiecznych sytuacji na drodze. Mamy świadomość, że często wykonywaniu tych zadań towarzyszy presja czasu i konieczność jak najszybszego opuszczenia miejsca, ale nie należy ignorować kolejnych wytycznych.

• Niewłaściwe wyrównanie siodła: Jednym z najczęstszych błędów jest niewłaściwe ustawienie siodła, co może skutkować nieprawidłowym połączeniem z królewskim sworzniem naczepy. Jeśli siodło nie jest odpowiednio ustawione na sworzniu, może to prowadzić do jego wypadnięcia podczas jazdy.
• Pomijanie kontroli stanu technicznego: Ignorowanie kontroli stanu technicznego zarówno ciągnika, jak i naczepy również może prowadzić do awarii w trakcie jazdy, co może skutkować awarią hamulców lub oświetlenia.
• Nieprawidłowe podłączenie przewodów: Innym częstym problemem jest nieprawidłowe podłączenie przewodów elektrycznych i pneumatycznych. Użytkownicy często mylą kolory przewodów lub podłączają je w złej kolejności, co może prowadzić do awarii systemów hamulcowych lub oświetleniowych.
• Pośpiech: Zbyt szybkie podpinanie naczepy bez upewnienia się, że wszystkie elementy są prawidłowo zapięte, to kolejny problem, który może prowadzić do niebezpiecznych sytuacji na drodze. Pośpiech w trakcie podpinania to jeden z głównych czynników, który może skutkować błędami.

Nowoczesne rozwiązania i technologie

W dzisiejszych czasach, nowoczesne technologie mogą znacząco ułatwić proces podpinania naczepy do ciągnika siodłowego. Warto rozważyć wykorzystanie systemów monitorowania, które automatycznie sprawdzają stan połączenia oraz działanie świateł i hamulców. Dodatkowo, inteligentne systemy mogą pomóc w precyzyjnym ustawieniu naczepy, co minimalizuje ryzyko błędów podczas podpinania. Takie technologie, jak kamery 360 stopni, umożliwiają lepszą widoczność i kontrolę nad procesem, co jest szczególnie przydatne w trudnych warunkach.

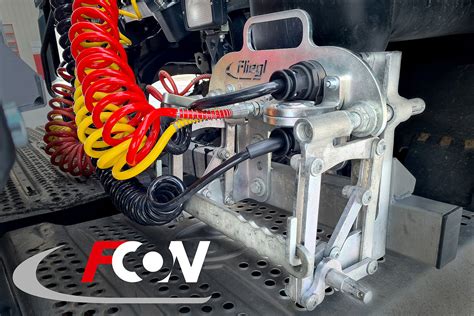

Przykładem innowacyjnego rozwiązania jest system Fliegl F-Con, który jest promowany jako sposób na ekspresowe podpinanie przewodów. W tym systemie wszystkie złącza umieszczane są na zintegrowanych uchwytach. Naczepowa wersja tego rozwiązania zadebiutowała na niemieckich targach Transport Logistic 2023, mogąc zainteresować zwłaszcza osoby jeżdżące na „przepinkach”. Jak bowiem twierdzi sam producent, podłączenie do ciągnika naczepy chłodniczej trwa tutaj zaledwie 23 sekundy, podczas gdy przy konwencjonalnych przewodach potrzeba 73 sekund.

By system F-Con mógł funkcjonować, wszystkie wtyczki ciągnika trzeba podpiąć do specjalnego, metalowego uchwytu z gniazdami, który przykręcany jest tuż nad tylnym podestem. Drugi uchwyt, wyposażony w dodatkowe przewody, wpinamy w fabryczne gniazda w naczepie. Dzięki temu do połączenia wszystkich systemów nie trzeba spinać pojedynczych przewodów, lecz wystarczy nałożyć uchwyt naczepy na uchwyt ciągnika. Taki system oznacza, że kierunek spinania staje się odwrotny niż w klasycznym układzie - zamiast dociągać przewody z ciągnika do naczepy, dociągamy przewody z naczepy do ciągnika. Trzeba też podkreślić, że działanie tego systemu wymaga uprzedniego przygotowania i na ciągniku, i na naczepie.
