Układ hamulcowy stanowi podstawowy element bezpieczeństwa pracy ciągnika Ursus C-4011, zapewniając jego bezpieczne zatrzymywanie i zwalnianie zarówno podczas prac polowych, jak i w transporcie. Sprawność tego systemu ma kluczowe znaczenie dla bezpieczeństwa operatora, ludzi, maszyn i mienia.
Podstawowe elementy układu hamulcowego

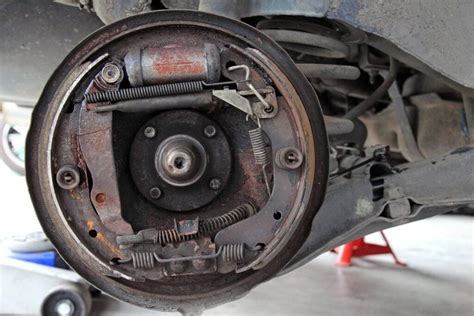

W ciągnikach takich jak Ursus C-4011, C-360, 3P, a także w maszynach pochodnych od C-4011, takich jak koparki i ładowarki, zastosowano mechaniczny układ bębnowy na tylnej osi. Nacisk stopy operatora jest przenoszony poprzez cięgna i dźwignie na szczęki hamulcowe, które rozchylają się wewnątrz bębna hamulcowego, wywierając nacisk na jego powierzchnię cierną. Proces ten zamienia energię kinetyczną na cieplną, prowadząc do wytracania prędkości pojazdu.
- Bębny hamulcowe: Elementy, na których szczęki wywierają nacisk.
- Szczęki hamulcowe: Elementy cierne, które rozchylają się wewnątrz bębna.
- Dźwignie i cięgna: Mechanizmy przenoszące siłę z pedału na szczęki.
- Siłowniki hamulcowe: Przekształcają nacisk mechaniczny na ruch rozprężający szczęki.
- Sprężyny powrotne: Utrzymują szczęki w pozycji spoczynkowej i zapobiegają ich ocieraniu się o bęben.
- Osłony: Chronią mechanizm hamulcowy przed kurzem, błotem i drobinami metalu.
Rozwiązania techniczne i modernizacje
Konstrukcja układu hamulcowego Ursusa C-4011 i jego pochodnych zawierała kilka innowacyjnych na swoje czasy rozwiązań. W niektórych wersjach zastosowano mechanizm jednostronnego działania szczęk, co ułatwia serwisowanie i ogranicza liczbę potrzebnych części zamiennych. Dostęp serwisowy do szczęk jest możliwy przez dekiel rewizyjny, co oznacza, że nie jest wymagany pełny demontaż piasty przy ich wymianie.
Część egzemplarzy została wyposażona w pneumatyczne wspomaganie hamulca tylnego mostu, co znacząco poprawia skuteczność działania, szczególnie podczas pracy z przyczepami. Ponadto, zastosowano mechaniczną regulację luzu szczęk, która pozwala operatorowi na precyzyjne ustawienie parametrów pracy bez konieczności ingerencji w siłowniki. Taka konstrukcja zapewnia prostotę obsługi i niezawodność, nawet w warunkach dużego zapylenia.

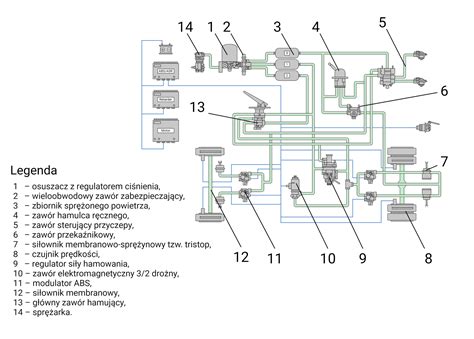

Układ może być również wyposażony w korektor siły hamowania, mechanizmy wspomagania oraz zawór odpowietrzający, szczególnie w wersjach z pneumatycznym wspomaganiem. Wszystkie te elementy pracują w środowisku narażonym na pył i wilgoć, dlatego kluczową rolę odgrywają szczelność i jakość materiałów użytych do ich produkcji, co bezpośrednio przekłada się na skuteczność hamowania.
Jak działają hamulce pneumatyczne w ciężarówkach | Pełna animacja 3D wyjaśnia
Dostępne części zamienne i serwis
W sklepie Mizar dostępne są kompleksowe zestawy części zamiennych do układu hamulcowego ciągników Ursus C-360, 3P i C-4011. Oferta obejmuje szeroki asortyment podzespołów, takich jak:
- Przełącznik hamulcowy
- Sprężyna hamulca
- Uszczelka profilowa bębna
- Szczęka hamulcowa (w różnych rozmiarach, np. długa i krótka)
- Blacha zabezpieczająca
- Sprężyna szczęk hamulcowych
- Sprężyna tarczy naciskowej
- Pompka hamulcowa (krótka, długa, z wyrównywaczem)
- Sworzeń szczęk hamulcowych
- Tłok hamulca
- Cylinderek hamulcowy
- Sprężyna hamulca-t. docisk
- Sprężyna wzmacniająca dźwigni
- Pierścień bębna hamulcowego
- Osłona gumowa hamulca
- Tarcza hamulcowa
- Sprężyna pedału hamulca
- Sworzeń dźwigni hamulca
- Dźwignia hamulca ręcznego
- Uszczelka hamulca
- Śruba łącznika stopu pompki
- Zbiornik płynu hamulcowego
- Przewód hamulcowy (lewy, prawy, rozdzielacz - pompka)
- Sprężyna ściągająca szczęki
- Taśma hamulca ręcznego
- Zębatka hamulca ręcznego
- Wyłącznik hydrauliczny stop
- Tarcza rozporowa hamulca
- Pierścień (np. pierścień cylinderka, pierścień oporowy, pierścień osadczy)
- Pompka hamulcowo-sprzęgłowa
- Osłona dźwigni hamulca ręcznego
- Uszczelka fibrowa hamulca
- Pokrywa hamulca ręcznego
- Zawór hamulcowy (hydrauliczny, pneumatyczny)
- Uszczelka głowicy sprężarki
- Odolejacz powietrza
- Korpus łącznika powietrza
- Kolanko powietrza
- Wałek pedałów (z simmerringami lub bez)
- Nakrętka kolanka sprężarki
- Łącznik teowy powietrza
- Wodzik sprężarki
- Opaska zbiornika powietrza
- Przewód odolejacz-regulator ciśnienia
- Przewód powietrza regulator-zbiornik
- Simmering pierścień uszczelniający
- Wspornik butli powietrza
- Wspornik zbiornika powietrza
- Regulator ciśnienia
- Głowica sprężarki
- Zbiornik powietrza
- Śruba dwustronna
Wybierając zamienniki, należy zwrócić uwagę na ich zgodność wymiarową oraz jakość materiałów. Renomowani producenci często oferują zestawy montażowe zawierające dodatkowe elementy, takie jak zawleczki, podkładki czy smar montażowy, co ułatwia i skraca czas naprawy, gwarantując prawidłowe działanie układu.
Znaczenie regularnych przeglądów
Regularne przeglądy układu hamulcowego są niezbędne dla zapewnienia bezpieczeństwa i długiej żywotności ciągnika. Operatorzy powinni kontrolować stan szczęk, bębnów, cięgieł oraz stopień zanieczyszczenia wnętrza bębna i obecność korozji na powierzchniach ciernych. Odpowietrzanie układu, szczególnie jeśli występuje wspomaganie hydrauliczne, również jest dobrą praktyką.
Sprawne hamulce umożliwiają bezpieczne poruszanie się po drogach publicznych i wjeżdżanie na pochyłości bez ryzyka niekontrolowanego zjazdu. Pozwalają na precyzyjne manewrowanie w pobliżu ludzi, maszyn i budynków gospodarczych. W sytuacjach awaryjnych szybkość reakcji układu decyduje o skutkach zdarzenia. Ponadto, dobrze działający układ zmniejsza zużycie opon i ogranicza drgania przenoszone na most i zawieszenie, co przekłada się na dłuższą eksploatację całego ciągnika.
