Ciągnik Siodłowy i Jego Rola we Współczesnej Logistyce

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy. Elementem pozwalającym na połączenie naczepy z ciągnikiem siodłowym jest siodło. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.

Charakterystyka i Funkcje Ciągnika Siodłowego

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Mechanizm Sprzęgu Siodłowego

Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.

Zalety Stosowania Ciągników Siodłowych

Ciągniki siodłowe stosowane są z powodu ich zalet w stosunku do zwykłych samochodów ciężarowych. Podstawowa różnica leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Mogą przewozić większe obciążenia, dzięki rozłożeniu ciężaru na więcej osi. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Nastręczają mniej problemów przy manewrowaniu niż samochody ciężarowe z przyczepą o tej samej długości. Zestawy takie są uniwersalne: do jednego ciągnika można przyłączać różnego rodzaju naczepy, przeznaczone do przewozu zupełnie różnych ładunków. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.

Konstrukcja i Technologia Współczesnych Ciągników

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Układ Napędowy

Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie ponadgabarytowym.

Systemy Bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.

Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.

Kabina Kierowcy - Mobilne Biuro i Dom

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.

Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Rola Ciągników Siodłowych w Logistyce

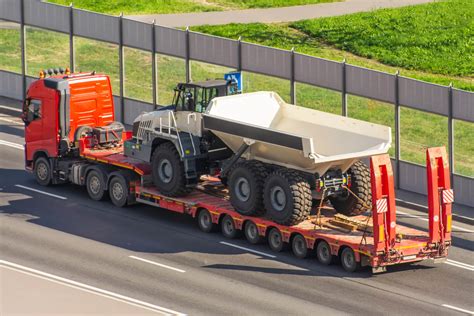

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

Specjalistyczne Naczepy

• Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków.
• Cysterny przewożą płyny - od mleka po paliwa i chemikalia.

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.

Regulacje Prawne i Aspekty Ekonomiczne

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

Wymogi Prawne

Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Koszty Eksploatacji

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Ewolucja i Przyszłość Ciągników Siodłowych

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję.

Alternatywne Napędy

• Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach.
• Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Autonomiczna Jazda i IoT

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.

Przykłady Nowoczesnych Rozwiązań - DAF CF Euro 6

Pojawienie się na rynku DAF-a CF Euro 6 zbiegło się z wprowadzeniem do jego napędu nowego, 11-litrowego silnika MX-11. Najnowszy model CF ma, oprócz nowego układu napędowego, nowe podwozie, wnętrze i konstrukcję nadwozia. CF Euro 6 ma wiele "przeszczepów" z XF-a, poczynając od wyglądu zewnętrznego. Do skopiowanych elementów należy m.in. moduł kraty wlotu powietrza, czy chromowany panel z logo DAF. Zmodyfikowana konstrukcja zderzaka przyczynia się do lepszego chłodzenia silnika. Reflektory są standardowo wyposażone w żarówki halogenowe ze zintegrowanymi światłami do jazdy dziennej (diody LED).

Kabina Space Cab DAF CF Euro 6

Kabina Space Cab ma objętość 11 metrów sześc., czyli jest najprzestronniejszą w swojej klasie. Jej podłoga w wersji z silnikiem MX-11 znajduje się na wysokości zaledwie 1,18 m, tak więc prowadzą do niej tylko dwa stopnie. Wysokość wnętrza (2,23 m) to też rekord w tej klasie pojazdów. Co prawda tunel silnika jest dość wysoki, ale kierowca o przeciętnym wzroście może na nim swobodnie stanąć i wyprostować się. Zaprojektowano sporo schowków, które w sumie mieszczą około 900 litrów. Na pokładzie jest jedno łóżko z grubym, wygodnym materacem. Wygodną pozycję za kierownicą zapewnia podgrzewany i wentylowany fotel z większym niż dotychczas zakresem regulacji wzdłużnej i wysokości oraz z przedłużanym siedziskiem. Zaopatrzono go w mechanizm regulacji podparcia lędźwiowego oraz podparcia na wysokości ramion, a także w regulację wysokości mocowania zintegrowanych pasów bezpieczeństwa. Nowa, oczywiście taka jak w modelu XF, obszyta skórą kierownica ma regulowane pochylenie i wysokość (w zakresie 80 mm). Odnowioną deskę rozdzielczą wykończono w fakturze aluminium (wersja Argenta). Przeprojektowane zegary i wskaźniki ozdobiono aluminiowymi akcentami i zaopatrzono w osłonę przeciwodblaskową.

Silnik Paccar MX-11 320

6-cylindrowy silnik Paccar MX-11 320, o pojemności 10,8 l to nowa jednostka, oferowana od kilku miesięcy, wprowadzona w miejsce 9-litrowej, która nie była dość mocna dla 40-tonowych zestawów. Zastosowano w niej wtrysk common rail oraz turbosprężarkę ze zmienną geometrią. Aby zapewnić zgodność z normą emisji Euro 6, a także jak najniższe zużycie paliwa, wykorzystuje ona technologie recyrkulacji spalin, SCR i filtr cząstek stałych. MX-11 dostępny jest w modelu CF w pięciu wersjach mocy (od 290 do 440 KM). W tym przypadku jest to jednostka w najmocniejszym wariancie 440 KM, przeznaczonym do cięższych zadań. Taki diesel w zupełności wystarcza do napędzania 40-tonowych zestawów, a zużywa nawet do 3% mniej paliwa niż uważany za oszczędny silnik MX-13 o pojemności 12,9 l.

Skrzynia Biegów i Zawieszenie

Nowe oprogramowanie i czujniki zautomatyzowanej 12-biegowej skrzyni AS Tronic zapewniają bardziej płynne załączanie sprzęgła. Funkcja EcoRoll przy zjazdach z łagodnych wzniesień przełącza skrzynię na bieg neutralny. Na niektórych odcinkach można w ten sposób zmniejszyć zużycie paliwa. Prędkość ograniczono do 85 km/h, co przynosi kolejne oszczędności, aczkolwiek nieco pogarsza tzw. bezpieczeństwo czynne (trudniej się wyprzedza) i może wydłużyć czas przejazdu. Przełożenie dobrano tak, że przy tej prędkości na 12 biegu silnik pracuje zaledwie na 1.150 obr/min. Niskie obroty to oczywiście mniejsze zasysanie z baku i bardziej komfortowa jazda - w kabinie jest cichutko jak makiem zasiał. W przeprojektowanym przednim zawieszeniu zastosowano długie resory paraboliczne, a w tylnym Stabilink. Z tyłu montowane są sterowane elektronicznie cztery miechy ECAS (DAF), o nośności 13 t, co zapewnia rezerwę techniczną i komfort jazdy.

Adaptacyjny Tempomat (ACC)

Prezentowany ciągnik wyposażono w oferowany na życzenie tempomat adaptacyjny (ACC), który utrzymuje stałą odległość ciągnika za pojazdem poprzedzającym, zwalniając i przyspieszając, kiedy trzeba, niemal jakby nasz bohater był na sztywnym holu. W sytuacji, gdy pojazd przed nami zatrzymuje się, nasz ciągnik automatycznie zwalnia do około 20 km/h, jednak z tym wyposażeniem sam się nie zatrzyma. Nowy napęd to ciekawa alternatywa wobec 13-litrowej jednostki. Niewiele ustępuje jej osiągami, przy większej efektywności paliwowej i rezerwie masy zapewniającej większą ładowność. DAF CF z silnikiem MX-11 to może być optymalny ciągnik np. pod cysternę.

Innowacje w Transporcie Ponadgabarytowym - MAN TGX

Choć marka MAN jest w branży ponadgabarytowej wyjątkowo popularna, a nową generację TGX-a pokazano już trzy lata temu, ten konkretny pojazd jest nazywany światową premierą. Zaraz po zjechaniu z taśmy był to ciągnik czteroosiowy, z popularnym napędem typu 8×4. Jako fabrycznie nowy trafił on jednak do holenderskiego warsztatu Wierda Voertuig Techniek, które w zakresie pojazdów specjalistycznych oficjalnie współpracuje z MAN-em. Tam zamontowano dodatkową oś wleczoną, wyposażoną w podwójne ogumienie.

Maksymalne DMC zestawu, które przewidziano tutaj w homologacji, to 250 ton. Niemniej klient na tę ciężarówkę potrzebował bardzo wysokiego obciążenia siodła, co przyda mu się w przewozie największych maszyn budowlanych. Warto też podkreślić, że holenderska firma Twan Bierings Transport, która odebrała ten pojazd, ma już spore doświadczenie z pięcioma osiami. Pod względem innych elementów konfiguracji mamy między innymi 15,2-litrowy silnik o mocy 640 KM. To najmocniejsza jednostka z oferty MAN-a, wyposażona w sześć cylindrów i rozwijająca maksymalny moment obrotowy 3000 Nm. Jest też specjalny wariant zautomatyzowanej skrzyni ZF, z konwerterem WSK do transportu ponadgabarytowego. Za kabiną znalazła się „wieża” ze zbiornikami paliwa, powietrza oraz płynu hydraulicznego, natomiast sama kabina to największy wariant GX o bardzo bogatym wyposażeniu.
