Ciągnik siodłowy: osie, naciski i konfiguracje napędu

Dopuszczalne naciski na osie pojazdów stanowią istotny element prawa drogowego. Różnorodność przepisów obowiązujących w poszczególnych państwach często staje się wyzwaniem dla przewoźników realizujących międzynarodowe trasy.

Przepisy dotyczące dopuszczalnych nacisków na osie

W Polsce dopuszczalny nacisk pojedynczej osi napędowej pojazdu poruszającego się po drogach publicznych wynosi maksymalnie 11,5 tony. Jednakże, zgodnie z art. 41 ustawy o drogach publicznych, zarządcy dróg mogą wprowadzać ograniczenia dla określonych odcinków dróg lub stref, obniżając ten limit do 10 ton lub 8 ton, w celu ochrony infrastruktury drogowej. Ograniczenia te są oznaczane odpowiednimi znakami drogowymi.

W Niemczech dopuszczalne naciski na osie pojazdów są regulowane przez Straßenverkehrs-Zulassungs-Ordnung (StVZO), czyli niemieckie przepisy dotyczące dopuszczenia pojazdów do ruchu drogowego.

Włoskie przepisy drogowe precyzują dopuszczalne naciski na osie pojazdów ciężarowych. Maksymalne wartości to: 11,5 tony na pojedynczej osi napędowej, 10 ton na pojedynczej osi nienapędowej oraz do 19 ton na osi podwójnej, w zależności od rozstawu osi. W przypadku dłuższych pojazdów, takich jak zestawy, nacisk na poszczególne osie może się różnić, ale wciąż pozostaje w granicach tych limitów.

W Hiszpanii maksymalny dopuszczalny nacisk na pojedynczą oś napędową wynosi 11,5 tony. Dla osi podwójnych, wartości są uzależnione od rozstawu osi: od 16 ton (przy rozstawie poniżej 1 metra) do 20 ton (przy rozstawie powyżej 1,8 metra). W przypadku osi potrójnych naciski wynoszą od 21 do 24 ton, zależnie od konfiguracji.

Oś pojedyncza napędowa może mieć maksymalny nacisk 11,5 tony (112,7 kN), natomiast oś nienapędowa (przednia) - 10 ton (98,1 kN).

Konfiguracje osi i napędu w ciągnikach siodłowych

Wybór konfiguracji napędu w ciągniku siodłowym to jedna z podstawowych decyzji biznesowych, która wpływa na koszty eksploatacji, ładowność oraz rodzaje zastosowań pojazdu.

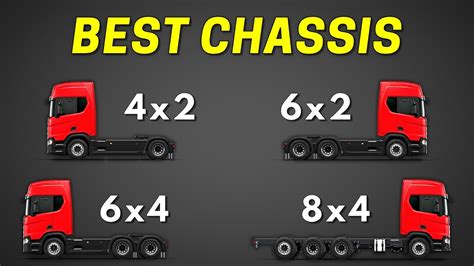

Typowe konfiguracje osi

• 4×2: Dwie osie - jedna skrętna z przodu i jedna napędowa z tyłu. Jest to najpopularniejsza konfiguracja w transporcie dalekobieżnym, charakteryzująca się niską masą własną, co przekłada się na wyższą ładowność. Oznacza to również niższe opory toczenia, mniejsze zużycie paliwa, niższe koszty zakupu i prostsze serwisowanie.
• 6×2: Trzy osie - jedna skrętna, jedna napędowa oraz jedna dodatkowa oś nienapędzana (pchająca lub wleczona), zazwyczaj z możliwością podnoszenia. Układ ten pozwala na lepsze rozłożenie ciężaru i przewożenie cięższych ładunków bez przekraczania dopuszczalnego nacisku na oś napędową. Jest to idealne rozwiązanie do transportu ciężkich kontenerów, cystern czy naczep-silosów.
• 6×4: Trzy osie - jedna skrętna i dwie napędowe (tzw. tandem). Podwójny most napędowy, często wyposażony w blokady mechanizmów różnicowych i zwolnice, zapewnia niezrównaną trakcję. Taki pojazd jest przeznaczony do pracy w najcięższych warunkach, takich jak place budowy, kopalnie czy transport drewna. Charakteryzuje się najwyższym zużyciem paliwa, jest najcięższy i najdroższy w zakupie oraz serwisowaniu.

Rodzaje napędu

W ciężarówkach dwuosiowych możliwy jest napęd tylko tylnej osi (4x2) lub napęd obu osi (4x4). Napęd 4x4 może być realizowany przez manualne dołączanie osi przedniej lub przez centralny mechanizm różnicowy.

W ciężarówkach trzyosiowych możliwy jest napęd tylko jednej z tylnych osi (6x2), napęd obu tylnych osi (6x4) lub napęd wszystkich osi (6x6). Napęd 6x6 może być aktywowany przez manualne dołączanie osi przedniej lub realizowany stale przez centralny mechanizm różnicowy.

W ciężarówkach czteroosiowych możliwy jest napęd tylko jednej z tylnych osi (8x2), napęd obu tylnych osi (8x4), napęd trzech osi (8x6) lub napęd wszystkich osi (8x8).

Systemy rozdziału napędu

• Układy równoległe: Moment napędowy jest dostarczany do każdej osi napędowej poprzez wał wychodzący ze skrzyni rozdzielczej. Stosowane w starszych rozwiązaniach, mogą sprawiać problemy przy jazdach na asfalcie z powodu braku mechanizmu różnicowego pomiędzy osiami podwójnymi.
• Układy szeregowe: Moment napędowy dla osi środkowej/ych jest dostarczany ze skrzyni rozdzielczej, a dla osi skrajnej/skrajnych - z osi środkowej/ych. Dystrybucja momentu napędowego pomiędzy osiami podwójnymi może odbywać się przez międzyosiowy mechanizm różnicowy z blokadą. Jest to najczęściej stosowane rozwiązanie.

Napęd dołączany a stały

• Napęd dołączany: Warto wybrać, gdy samochód rzadko jeździ w warunkach wymagających napędu wszystkich kół. Jest przydatny w trudnych warunkach terenowych, ale przy niedołączonej przedniej osi trakcją i stabilność na śliskich nawierzchniach są ograniczone.
• Napęd stały: Zalecany, gdy pojazd często porusza się w warunkach wymagających napędu wszystkich kół, ale niekoniecznie ekstremalnych. Zapewnia większą trakcję, stabilność i kierowalność.

Napęd hydrauliczny

Systemy takie jak HydroDrive (MAN) czy HAD (Mercedes) wykorzystują olej hydrauliczny do napędzania osi. Pozwala to na obniżenie masy pojazdu i zmniejszenie zużycia paliwa, ale nie dorównuje skutecznością napędom mechanicznym w zastosowaniach terenowych. Jest odpowiedni dla ciężarówek drogowych poruszających się po nawierzchniach zimowych.

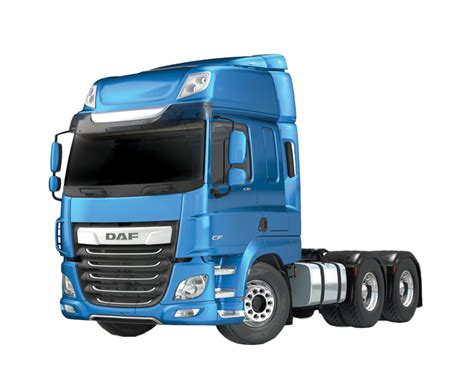

Nowości i innowacje w ciągnikach siodłowych DAF

Firma DAF Trucks wprowadziła nowe konfiguracje osi do serii CF i XF, obejmujące 8 rodzajów podwozi pod zabudowę oraz 3 rodzaje ciągników siodłowych. Nowe pojazdy są lżejsze o ponad 100 kg, co zwiększa ładowność, i wyposażone w zintegrowane moduły ułatwiające montaż zabudów.

Nowe rozwiązania w zakresie osi

• Nowa oś wleczona kierowana: Zapewnia lepszą manewrowość dzięki elektrohydraulicznemu układowi kierowniczemu (EHS), który jest lżejszy i precyzyjnie steruje kątem skrętu kół. Przy prędkości powyżej 40 km/h oś blokuje się, zwiększając stabilność i oszczędność paliwa. Może być montowana w podwoziach pod zabudowę i ciągnikach 6×2, a także w podwoziach pod zabudowę 8×2.
• 10-tonowe osie wleczone: Przeznaczone do bliźniaczego montażu kół, z obciążeniem statycznym do 34 ton. Są przydatne przy ładowaniu i rozładowywaniu ciężkich kontenerów. Masa własna tych osi została zmniejszona o 25 kg, co w połączeniu z innymi innowacjami zwiększa ładowność o 125 kg.
• Nowe zespoły dwóch osi napędzanych ze zwolnicą (HR1670T): Dostępne do częstego transportu terenowego, z szybszymi przełożeniami przekładni głównej dla większej oszczędności paliwa. Przeznaczone do ciągników i podwozi pod zabudowę 6×4 i 8×4 do transportu ponadgabarytowego lub w trudnym terenie.

Optymalizacja układów napędowych i podwozi

Wielooosiowe ciągniki i podwozia pod zabudowę zostały wyposażone w lżejsze o 100 kg układy napędowe i moduły układu wydechowego.

Lekkie podwozie 8×4 do montażu betonomieszarki serii CF model FAD jest dostępne z tandemowymi osiami napędowymi (19 ton) z pojedynczą redukcją (SR1132T) i dwoma przednimi osiami o nośności 7,1 t. Masa własna tego podwozia, dzięki optymalizacji układu kierowniczego, zawieszenia, hamulców tarczowych i kompaktowego modułu EAS, wynosi 9150 kg.

Nowe moduły mocowania zabudowy (BAM) ułatwiają szybki montaż różnych typów zabudów. Układ monitorowania stanu naładowania akumulatora (BEM) wspiera program DAF Transport Efficiency.

Silniki PACCAR MX-11 i MX-13

Silniki te zostały całkowicie przeprojektowane z celem zmniejszenia prędkości obrotowej przy maksymalnym momencie obrotowym, co przekłada się na niższe zużycie paliwa. Moc każdego układu napędowego wzrosła od 7 kW/10 KM do 14 kW/20 KM, a moment obrotowy zwiększono o 50-200 Nm.

Silniki są standardowo wyposażone w zautomatyzowane skrzynie biegów TraXon najnowszej generacji, charakteryzujące się niższymi stratami tarcia i płynną zmianą biegów. W modelach Construction serii DAF CF skrzynia TraXon posiada dodatkowe oprogramowanie terenowe.

Nowe, wieloosiowe modele DAF wykorzystują architekturę elektryczną i elektroniczną z modułem sterującym wszystkimi elementami układu napędowego. Tylne osie, zaprojektowane i wyprodukowane przez DAF, umożliwiają jazdę z prędkością 85 km/h przy prędkości obrotowej silnika poniżej 1000 obr./min.

Ciągnik siodłowy - budowa i zastosowanie

Ciągnik siodłowy to specjalistyczny pojazd ciężarowy przeznaczony do ciągnięcia naczep, a nie do przewozu ładunku na własnej ramie. Nazwa pochodzi od mechanizmu sprzęgającego naczepę z pojazdem - „siodła”. Mechanizm ten przenosi część masy ładunku na tylną oś ciągnika, zwiększając stabilność i przyczepność zestawu.

Budowa ciągnika siodłowego różni się od klasycznej ciężarówki brakiem przestrzeni ładunkowej. Cała moc napędowa skupia się na układzie trakcyjnym: silniku, skrzyni biegów, osi i kabinie kierowcy. Konstrukcja ramy i wytrzymałość układu napędowego są kluczowe ze względu na wysokie i stałe obciążenia.

Ciągniki siodłowe są najczęściej wybierane przez firmy transportowe obsługujące przewozy krajowe i międzynarodowe, operatorów logistycznych oraz przedsiębiorstwa zajmujące się transportem specjalistycznym (np. materiałów sypkich, chłodniczych, paliw).

Dzień pracy kierowcy ciągnika siodłowego zaczyna się od kontroli technicznej, podłączenia naczepy i sprawdzenia połączeń. Zestaw pracuje zazwyczaj na długich dystansach, realizując dystrybucję regionalną, transport między centrami logistycznymi lub dowóz towarów do magazynów.

Kluczowe jest dopasowanie ciągnika do rodzaju naczepy. Parametry takie jak moc, rozstaw osi, przełożenia skrzyni biegów, charakterystyka silnika oraz wytrzymałość układu hamulcowego muszą być odpowiednio dobrane do specyfiki przewożonego ładunku i warunków pracy.

Na co zwrócić uwagę przy zakupie ciągnika siodłowego?

Kupując ciągnik siodłowy, należy brać pod uwagę szeroki zakres parametrów, od specyfikacji silnika po ergonomię kabiny i dostępność serwisu.

Parametry techniczne

• Moc (kW/KM) i moment obrotowy (Nm): Moment obrotowy jest kluczowy dla zdolności ciągnięcia ładunku przy niskich obrotach, co jest ważne podczas podjazdów i ruszania z obciążeniem.
• Krzywa momentu obrotowego: Ważne jest, aby moment obrotowy był dostępny już przy niskich obrotach silnika (np. 900-1100 obr./min).
• Systemy oczyszczania spalin (SCR, DPF, EGR): Wpływają na koszty serwisu i wymagają regularnej konserwacji.
• Zautomatyzowana skrzynia biegów (AMT): Oferuje oszczędność paliwa przy zachowaniu wytrzymałości mechanicznej. Dobór skrzyni powinien odpowiadać stylowi pracy kierowcy.
• Przełożenie mostu (final drive): Powinno być dobrane do prędkości roboczej - większe przełożenie oznacza lepsze przyspieszenie, ale wyższe obroty na trasie.
• Zawieszenie pneumatyczne: Poprawia komfort jazdy i pozwala na regulację wysokości, co jest przydatne przy manewrowaniu rampami.
• Systemy bezpieczeństwa (EBS/ABS, ASR, ESP, retarder, exhaust brake): Obniżają ryzyko wypadku i zużycie układu hamulcowego.

Ergonomia i komfort

• Fotel z amortyzacją, regulacja kolumny kierownicy, warunki do spania: Wpływają na bezpieczeństwo (zmęczenie kierowcy) i retencję personelu.

Systemy zarządzania flotą

• Systemy telematyczne: Dostarczają danych o spalaniu, stylu jazdy, historii błędów, co jest cenne przy zarządzaniu TCO (całkowitym kosztem posiadania pojazdu).

Specjalistyczne wymagania

• ADR: Jeśli przewozisz towary niebezpieczne, upewnij się, że ciągnik posiada odpowiednie instalacje.

Ocena stanu technicznego używanego ciągnika siodłowego

Rynek używanych ciągników siodłowych obfituje w pułapki, od zamaskowanych uszkodzeń po nieodpowiednio dobrane specyfikacje. Kluczowe jest dokładne sprawdzenie stanu technicznego pojazdu.

Rama

Rama jest „kręgosłupem” pojazdu i bezpośrednio informuje o stanie całej konstrukcji. Należy zwrócić uwagę na pęknięcia spawów, miejscową korozję, ślady napraw blacharskich po wypadkach. Nawet małe pęknięcie może obniżyć bezpieczeństwo i generować kosztowny remont.

Przebieg

Zaniżony przebieg to częste oszustwo. Należy porównać przebieg z historią serwisową, fakturami i danymi telematycznymi (jeśli są dostępne). Odczyt z ECU i raporty z telematyki pomogą wykryć niespójności.

Układ oczyszczania spalin

Współczesne ciągniki mają skomplikowane układy oczyszczania spalin. Należy sprawdzić, czy DPF był regularnie regenerowany i czy system AdBlue działa poprawnie. Problemy z tymi systemami mogą skutkować problemami prawnymi i trudnościami w serwisowaniu.

Historia napraw i serwisowania

Brak faktur i zapisów serwisowych to „bomba zegarowa”. Historia napraw mówi wiele o tym, czy pojazd był regularnie serwisowany i czy eksploatacja była „ciężka”.

Układ napędowy i skrzynia biegów

Objawy problemów to najczęściej trudna zmiana biegów, ślizganie się sprzęgła, dymienie przy ruszaniu. Naprawa może być kosztowna, zwłaszcza w automatach lub zautomatyzowanych skrzyniach.

Opony

Sprzedawcy często „ukrywają” stan opon, stosując różne marki lub dopuszczając nierównomierne zużycie bieżnika. Test pod obciążeniem (jazda z załadowaną naczepą) może ujawnić problemy.

Dodatkowe badania

Dla pewności warto zlecić pomiar ciśnienia sprężania cylindrów. Upewnij się, że gwarancja jest przenoszona (jeśli kupujesz nowy lub nowszy używany pojazd) i że masz dostęp do autoryzowanego serwisu w swojej okolicy.

Podsumowanie

Wybór odpowiedniego ciągnika siodłowego to kluczowa decyzja biznesowa. Należy wziąć pod uwagę nie tylko specyfikację techniczną i konfigurację osi, ale także przepisy dotyczące dopuszczalnych nacisków na osie, koszty eksploatacji oraz warunki, w jakich pojazd będzie pracował. Firma DAF oferuje innowacyjne rozwiązania, które pomagają optymalizować wydajność i obniżać koszty eksploatacji.
