Mechaniczne urządzenia sprzęgające pojazd silnikowy i przyczepę to wszelkie części i urządzenia zamontowane do ram, części nośnych nadwozi albo podwozi pojazdów, za pomocą których mogą być sprzężone pojazdy ciągnące i ciągnione. Właściwe zrozumienie ich klasyfikacji, parametrów technicznych oraz zasad diagnostyki jest kluczowe dla zapewnienia bezpieczeństwa w transporcie drogowym.
Podstawowe klasy urządzeń sprzęgających
Urządzenia sprzęgające dzieli się na klasy, które definiują ich przeznaczenie oraz konstrukcję:
| Klasa | Opis urządzenia |
|---|---|
| Klasa A | Zaczepy kulowe i wsporniki pociągowe wykorzystujące urządzenie kuliste (o średnicy 50 mm) i wsporniki na pojeździe ciągnącym. |
| Klasa B | Głowice zaczepowe mocowane do dyszla przyczep w celu połączenia z zaczepem kulowym. |
| Klasa C | Automatyczne sprzężenia dyszlowe ze szczęką zaczepową i automatycznie otwierającym/zamykającym się sworzniem (o średnicy 50 mm). |
| Klasa D | Ucha dyszla z otworem równoległym zamocowane do dyszla przyczep. |
| Klasa E | Niestandardowe dyszle zawierające urządzenia najazdowe i podobne elementy wyposażenia. |
| Klasa F | Niestandardowe belki pociągowe umieszczone między urządzeniami sprzęgającymi a ramą pojazdu. |
| Klasa G | Sprzęgi siodłowe, czyli płaskie urządzenia z automatycznym zamknięciem do połączenia ze sworzniem naczepy. |
| Klasa H | Sworznie sprzęgu siodłowego (o średnicy 50 mm) montowane do naczepy. |
| Klasa K | Standardowe zaczepy hakowe przeznaczone do użytku z uchami klasy L. |
| Klasa L | Standardowe pierścieniowe ucha dyszli. |
Oznakowanie i parametry techniczne sprzęgów
Każde mechaniczne urządzenie sprzęgające, które zostało poddane badaniom homologacyjnym, powinno być oznakowane w sposób trwały. Obowiązkowe elementy oznakowania to znak homologacji, klasa sprzęgu, typ i wersja, znak fabryczny lub nazwa producenta oraz odpowiednie wartości charakterystyczne.
Kluczowe parametry techniczne obejmują:
- Wartość D: Teoretyczna siła odniesienia siły poziomej występującej między pojazdem ciągnącym i przyczepą. Jest ona podstawą obciążenia poziomego w badaniach dynamicznych. Wylicza się ją ze wzorów uwzględniających przyśpieszenie ziemskie g = 9,81 m/s².
- Wartość S: Statyczne obciążenie pionowe, stanowiące część masy przyczepy z osią centralną działającą w punkcie sprzęgu.
- Wartość V: Teoretyczna siła odniesienia amplitudy siły pionowej dla przyczep o masie przekraczającej 3,5 t.
- Wartość U: Obciążenie pionowe sprzęgu siodłowego wyrażone w tonach.
Przykładowo, niestandardowy zaczep kulowy klasy A50-X może posiadać wartość D = 10,2 kN oraz maksymalne obciążenie pionowe S = 85 kg. Wartość D dla urządzeń niemogących przenosić obciążeń pionowych wyliczana jest przy uwzględnieniu dopuszczalnej masy pojazdu ciągnącego (T) oraz przyczepy (R) pomnożonych przez przyśpieszenie 9,81 m/s².
Kontrola i diagnozowanie urządzeń sprzęgających
W stacjach kontroli pojazdów należy sprawdzać prawidłowość doboru i montażu urządzeń sprzęgających oraz ich stan techniczny. Obowiązek ten wynika z przepisów o zakresie i sposobie badań, a kontrola powinna obejmować oględziny pod kątem zużycia, pęknięć oraz prawidłowości działania urządzeń zabezpieczających i wskaźników.
Kulowe urządzenia sprzęgające

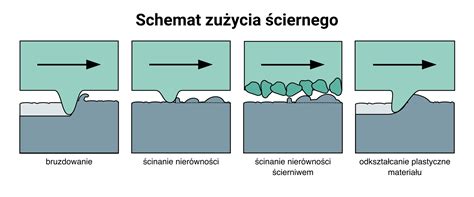

Kulowe urządzenia ocenia się głównie pod kątem nadmiernego zużycia. Kula haka jest uznawana za zużytą, jeżeli jej średnica jest mniejsza niż 49,61 mm lub gdy wskaźnik bezpieczeństwa znajduje się w pozycji czerwonej „-”. Ważna jest również wysokość kuli względem podłoża, która powinna wynosić od 350 mm do 420 mm.
Dyszlowe i siodłowe urządzenia sprzęgające
W przypadku urządzeń dyszlowych kontroluje się m.in. luz wzdłużny sworznia (nie może być większy niż 2 mm) oraz jego minimalną średnicę (np. 46 mm dla serii RO 500). W siodłowych urządzeniach sprzęgających niedopuszczalne są nadmierne luzy w łożyskach oraz usterki mechanizmu zamykającego. Maksymalny luz sworznia zaczepowego w mechanizmie zamykającym może wynosić 0,3 mm, a dopuszczalne zużycie jego średnicy roboczej to 1,8 mm.
Nowoczesne układy napędowe w ciągnikach siodłowych
Wydajność ciągnika siodłowego zależy nie tylko od sprzęgu, ale przede wszystkim od jednostki napędowej i skrzyni biegów. Przykładowo, silniki 9-litrowe oferują moc od 280 do 360 KM, zapewniając obniżenie masy w stosunku do jednostek 13-litrowych, co podnosi ładowność. Z kolei 13-litrowy silnik Scania Super wyznacza nowe standardy sprawności dzięki systemowi Twin-SCR i zastosowaniu dwóch wałków rozrządu.
Zaawansowane skrzynie biegów, takie jak Opticruise G25 i G33, oferują:
- Kompaktową obudowę z lekkiego aluminium, redukującą masę o 75 kg.
- Zastosowanie przekładni planetarnej zamiast typowego biegu wstecznego, co daje 8 biegów wstecznych.
- Możliwość cofania z prędkością do 30 km/h.
- Retarder o momencie obrotowym do 4700 Nm.
Automatyczna skrzynia biegów. Jak działa?
Analiza osiągów: Ciągniki elektryczne i wodorowe vs Diesel
Osiągi elektrycznych ciężarówek stają się coraz bardziej konkurencyjne. Przykładowo, ciągnik siodłowy Nikola One ma oferować aż 1000 KM, a konstrukcje Toyoty z ogniwami wodorowymi osiągają 670 KM. Kluczową zaletą napędów elektrycznych jest fakt, że maksymalny moment obrotowy pojawia się już na starcie, a na maksymalną moc czeka się znacznie krócej niż w silnikach Diesla.
W testach porównawczych przeprowadzonych przez Toyotę, zestaw z silnikiem elektrycznym i ogniwami wodorowymi pokonał wyznaczony odcinek w 8,9 sekundy, podczas gdy porównywalny pojazd spalinowy z „bardzo wydajnym” dieslem potrzebował na to aż 14,6 sekundy. Pokazuje to ogromną przewagę w dynamice i przyspieszeniu jednostek elektrycznych w porównaniu do tradycyjnych silników, takich jak Paccar MX-13 o mocy od 405 do 510 KM.
