Wymiary naczepy typu tir stanowią kluczowy element w transporcie drogowym, ponieważ bezpośrednio określają możliwości przewozowe danego pojazdu. W zależności od specyfiki i przeznaczenia naczepy, jej gabaryty mogą się znacznie różnić. Niniejszy artykuł ma na celu przedstawienie najpopularniejszych typów naczep ciężarowych wraz z ich szczegółowymi wymiarami, a także omówienie obowiązujących przepisów prawnych w tym zakresie.
Podstawowe przepisy dotyczące wymiarów pojazdów ciężarowych
Wymiary samochodów ciężarowych w Polsce są ściśle określone przez przepisy prawa, w szczególności przez rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r. w sprawie warunków technicznych pojazdów oraz zakresu ich niezbędnego wyposażenia. Przepisy te definiują standardowe parametry, których należy przestrzegać podczas poruszania się po drogach.
Długość pojazdu
Maksymalna dopuszczalna długość samochodu ciężarowego w Polsce wynosi zazwyczaj 12 metrów. W przypadku pojazdu pojedynczego, długość ta nie może przekraczać tej wartości, co jest kluczowym elementem przepisów dotyczących ruchu drogowego.
Szerokość pojazdu
Standardowa dopuszczalna szerokość pojazdu ciężarowego to zazwyczaj 2,55 metra. Istnieją jednak sytuacje, w których dopuszczalne jest przekroczenie tej normy, na przykład przy transporcie niektórych ładunków wyjątkowych. W takich przypadkach konieczne jest uzyskanie specjalnego zezwolenia.
W przypadku pojazdów z izolacją termiczną (tzw. izotermy), gdzie grubość ścian bocznych wynosi minimum 45 mm, limit szerokości nadwozia jest nieco wyższy i wynosi 2,6 metra.
Wysokość pojazdu
Maksymalna dopuszczalna wysokość samochodu ciężarowego w Polsce wynosi 4 metry.
Wyjątki i odstępstwa od standardowych wymiarów
Należy pamiętać, że istnieją pewne wyjątki i odstępstwa od standardowych wymiarów pojazdów. Dotyczą one między innymi pojazdów specjalistycznych, transportu ładunków wyjątkowych, a także przepisów specyficznych dla pojazdów przeznaczonych do transportu kontenerów. W takich przypadkach wymagane jest uzyskanie odpowiednich zezwoleń lub ścisła współpraca z organami regulacyjnymi.
Jeżeli ładunek przekracza wyżej podane wymiary, mamy do czynienia z przejazdem nienormatywnym, który podlega osobnym przepisom.

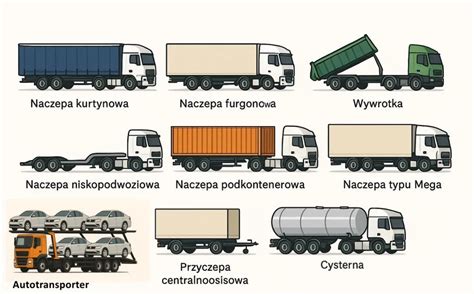

Rodzaje naczep i ich wymiary
Rynek oferuje wiele rodzajów naczep ciężarowych, z których każda charakteryzuje się specyficznymi cechami i zastosowaniem. Poniżej przedstawiamy najpopularniejsze typy wraz z ich wymiarami:
Naczepa standardowa (firanka, plandeka)
Naczepy te są jednymi z najczęściej wybieranych w transporcie drogowym ze względu na swoją wszechstronność i łatwość obsługi. Oferują przestrzeń ładunkową umożliwiającą łatwy załadunek i rozładunek towarów.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość: około 2,7 m (może się różnić w zależności od typu zabudowy i producenta)

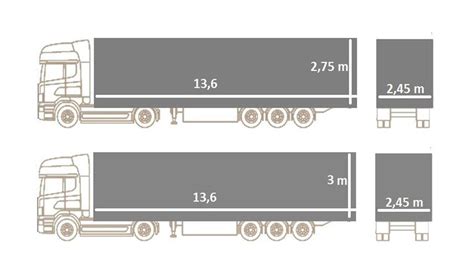

Naczepa Mega
Naczepy typu Mega są podobne do naczep standardowych, jednak wyróżniają się większą wysokością wewnętrzną, co pozwala na transport wyższych ładunków.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość wewnętrzna: do 3 m
Naczepa chłodnia
Jest to specjalistyczny rodzaj naczepy wyposażony w systemy chłodzenia, idealny do przewozu towarów wymagających kontrolowanej temperatury, takich jak produkty spożywcze czy leki.
- Długość wewnętrzna: 13,31-13,40 m
- Szerokość wewnętrzna: 2,45 m
- Wysokość wewnętrzna: 2,6-2,65 m
Należy podkreślić, że wymiary naczep chłodni są zależne od producenta, a przestrzeń ładunkowa jest częściowo zajmowana przez izolację ścian i agregat chłodniczy.
Naczepa firanka (kurtynowa)
Nazwa tej naczepy pochodzi od charakterystycznego systemu bocznych ścian wykonanych z wytrzymałego, elastycznego materiału, przypominającego zasłony. Umożliwia ona szybki załadunek i rozładunek towarów z boku.
Wymiary naczepy firanki są zazwyczaj zbliżone do naczepy standardowej: długość 13,6 m, szerokość 2,45 m.
Naczepa plandeka
Charakteryzuje się elastyczną i wytrzymałą powłoką, najczęściej wykonaną z materiału PCV, chroniącą ładunek przed warunkami atmosferycznymi. Plandeki można łatwo zdejmować lub przesuwać, co umożliwia załadunek od góry i z boku.
Wymiary naczepy plandeki są zazwyczaj zbliżone do naczepy standardowej: długość 13,6 m, szerokość 2,45 m.
Naczepy do przewozu kontenerów
Są to naczepy specjalnie zaprojektowane do obsługi kontenerów morskich o różnych rozmiarach, umożliwiające transport intermodalny.
Ich wymiary są dostosowane do standardowych wymiarów kontenerów, np. 20-stopowych, 40-stopowych czy 45-stopowych.
Masa pojazdów i ładowność
Oprócz wymiarów, kluczowe znaczenie ma również masa pojazdów i ich ładowność. Wyróżnia się:
- Masa własna pojazdu: masa samego pojazdu bez ładunku i pasażerów.
- Dopuszczalna masa całkowita (DMC): maksymalna waga, jaką pojazd może osiągnąć, aby poruszać się legalnie.
- Rzeczywista masa całkowita: aktualna masa pojazdu z ładunkiem.
Dopuszczalna masa całkowita dla zespołów pojazdów
Przepisy określają również dopuszczalną masę całkowitą dla zespołów pojazdów, zależną od liczby osi:
- Zespół pojazdów z 3 osiami: maksymalna DMC wynosi 28 t.
- Zespół pojazdów z 4 osiami (np. pojazd dwuosiowy + przyczepa dwuosiowa): limit 36 t.
- Wyjątek stanowi zespół czteroosiowy z pojazdem trzyosiowym i przyczepą jednoosiową.
- Dla zespołu pojazdów z minimum pięcioma osiami, gdzie pojazdem ciągnącym jest pojazd samochodowy, dopuszczalna masa całkowita wynosi 40 t.
Dla zespołu pojazdów, którego części składowe po zsumowaniu mają minimum pięć osi, gdzie pojazdem ciągnącym jest pojazd samochodowy, przypada 40 t.
Optymalne wykorzystanie pojazdu i jego ładowności jest kluczowe dla efektywności transportu. Zbyt mała ładowność prowadzi do niewykorzystanych zasobów, podczas gdy przekroczenie dopuszczalnej ładowności narusza przepisy i zwiększa ryzyko wypadku.
Znaczenie wymiarów i masy w transporcie
Dokładna znajomość dopuszczalnych wymiarów i masy samochodów ciężarowych jest niezbędna dla przewoźników w celu zapewnienia legalności, bezpieczeństwa i wydajności transportu. Jazda niezgodna z przepisami wiąże się z ryzykiem stworzenia niebezpieczeństwa na drodze, wpływa na stabilność pojazdu, reakcję kierowcy, a także wydłuża drogę hamowania, co może prowadzić do wypadków i kolizji.
Niewłaściwy rozkład masy ładunku, zarówno w kontekście poszczególnych osi pojazdu, jak i samego kontenera czy przyczepy, może negatywnie wpływać na stabilność pojazdu, jego prowadzenie i hamowanie.
Przewoźnicy muszą być świadomi przepisów dotyczących wymiarów i ładowności oraz przestrzegać ich, ponieważ organizacje transportowe i organy regulacyjne przeprowadzają kontrole w celu zapewnienia zgodności z prawem.
Bloki CAD dla projektantów
Dla inżynierów i projektantów dostępne są szczegółowe bloki CAD ciężarówek w formacie DWG. Są one idealne do tworzenia projektów układów transportowych, planowania terenów przemysłowych oraz integracji pojazdów w projektach architektonicznych. Zestawy te obejmują wiele typów ciężarówek, takich jak platformy, samochody skrzyniowe, ciągniki siodłowe z naczepami oraz wywrotki, prezentowane w widokach z góry, z przodu, z boku i z tyłu. Bloki są zoptymalizowane do pracy w programach CAD, wspierając precyzyjne projektowanie obiegu ruchu, dopasowanie do ramp i doków przeładunkowych oraz planowanie logistyki.
