Zrozumienie, ile waży TIR z naczepą oraz jakie są jego dokładne wymiary, stanowi fundament bezpiecznego, zgodnego z prawem i efektywnego transportu drogowego. Właściwa waga musi być zawsze przestrzegana, a niewłaściwe obciążenie wpływa na bezpieczeństwo drogowe wszystkich uczestników ruchu. Przekroczenie limitów grozi poważnymi konsekwencjami, obejmującymi uszkodzenie infrastruktury i wysokie kary finansowe. Dodatkowo, koszty operacyjne wzrastają przy nieoptymalnym załadunku. Dbałość o te aspekty to klucz do sukcesu w branży transportowej.
Znaczenie Masy w Transporcie Ciężarowym
Monitorowanie wagi zestawu ciężarowego przynosi wiele korzyści operacyjnych i prawnych. Każdy transport wymaga dokładnej kalkulacji, gdyż niewłaściwa waga zmienia dynamikę jazdy i może prowadzić do utraty kontroli nad pojazdem. Waga wpływa na zużycie paliwa oraz obciąża podzespoły pojazdu. Właściwe planowanie redukuje ryzyko i zapewnia długotrwałą eksploatację sprzętu, co jest niezmiernie ważne dla przewoźnika. Przepisy jasno określają limity, a ich łamanie jest niedopuszczalne. Odpowiednia waga zmniejsza ślad węglowy i optymalizuje zużycie zasobów. Dbałość o nią to standard, którego branża transportowa musi przestrzegać.
Dopuszczalna Masa Całkowita (DMC) Zestawu TIR
Dopuszczalna Masa Całkowita (DMC) to kluczowy parametr, który określa maksymalną ładowność TIR-a. DMC ciężarówki w Europie wynosi standardowo 40 ton. Istnieją jednak wyjątki, na przykład w transporcie intermodalnym, gdzie zestawy z 3 osiami mogą przewozić do 44 ton. W niektórych krajach (np. Niemcy, Francja) możliwe są wyjątki do 44 ton również w standardowym transporcie. Regulacje prawne jasno określają te wartości. Przekroczenie limitów wagowych może prowadzić do kar finansowych, utraty ubezpieczenia, a także nałożenia kar administracyjnych, takich jak zatrzymanie prawa jazdy, zawieszenie rejestracji pojazdu lub zakaz wykonywania zawodu kierowcy. Przekroczenie DMC zwiększa ryzyko wypadku drogowego, ponieważ pojazd może mieć problem z hamowaniem, przyspieszaniem lub utrzymaniem stabilności na drodze.
Masa Własna Ciągnika Siodłowego i Naczepy
Aby wiedzieć, ile waży pusty TIR, należy rozważyć masę ciągnika siodłowego i naczepy. Masa własna ciągnika siodłowego waha się od 7 do 9 ton. Na przykład, lżejsze modele takie jak Scania P czy Volvo FM mogą ważyć około 7-8 ton, natomiast większe, bardziej wyposażone ciągniki mogą przekraczać 8 ton. Masa własna naczepy TIR-a wynosi zazwyczaj od 5 do 8 ton. Standardowa naczepa kurtynowa waży około 6 ton, naczepa typu mega może być nieco cięższa (około 6,5-7 ton), a chłodnia, ze względu na izolację i agregat, może ważyć nawet 7,5-8 ton. Ciężar naczepy jest jednym z kluczowych czynników transportu.
Kilka czynników może wpływać na masę własną pojazdu. Materiał konstrukcyjny ma znaczenie - lekkie stopy aluminium obniżają wagę. Wyposażenie dodatkowe, takie jak klimatyzacja postojowa czy systemy bezpieczeństwa, dodaje kilogramów. Konfiguracja osi również zmienia masę, gdyż pojazdy z dodatkowymi osiami są cięższe ze względu na bardziej złożoną konstrukcję. Masa własna wpływa na ładowność. Zestaw TIR bez ładunku może ważyć od 12 do 18 ton, w zależności od typu naczepy i jej wyposażenia. Najlżejsze konfiguracje to zazwyczaj naczepy kurtynowe lub plandeki. Masa własna ciągnika siodłowego oraz naczepy stanowi punkt wyjścia do obliczeń, od której odejmuje się ładowność. Każdy producent stosuje inne rozwiązania, które wpływają na finalną masę. Ciągnik siodłowy i naczepa tworzą pojazd transportowy, a ich waga jest sumą komponentów. Jest to ważny parametr techniczny, który może decydować o przeznaczeniu pojazdu. Lżejsze zestawy pozwalają na większą ładowność, natomiast cięższe oferują większą wytrzymałość.
Ładowność Naczep
DMC ogranicza ładowność pojazdu. Ładowność pojazdów zależy od masy własnej, liczby osi, rozstawu osi oraz maksymalnej masy całkowitej. Faktyczna ładowność wynika z odjęcia masy własnej zestawu od DMC. Na przykład, jeśli pusty TIR waży 15 ton, a DMC wynosi 40 ton, to maksymalna ładowność to 25 ton. Przewoźnik powinien zawsze dokładnie obliczać tę wartość, co zapewnia zgodność z przepisami i pomaga uniknąć przeciążenia. Dbałość o odpowiednią ładowność samochodu ciężarowego jest kluczowa dla efektywności transportu. Różne typy naczep oferują odmienną ładowność:
- Naczepa typu Tandem może pomieścić ładunek do 24 ton.
- Naczepa typu TIR (standardowa) może przewieźć do 26 ton towaru.
- Naczepa typu Mega pozwala na ładunek do 28 ton.
- Naczepa typu Platforma, przeznaczona dla ciężkich ładunków, może osiągnąć nawet 40 ton (zależnie od konfiguracji osi i DMC zestawu). Na przykład, dla maszyn budowlanych, naczepa typu Platforma jest często konieczna.
Dla naczepy 1-osiowej najmniejsza DMC to 10 ton. Największa DMC jest zarezerwowana dla 3-osiowego ciągnika siodłowego z dołączoną naczepą o 2 lub 3 osiach, ale tylko w transporcie intermodalnym, gdzie wynosi ona aż 44 tony. Podane wartości są maksymalne, dlatego zawsze należy zweryfikować dokładne parametry danego pojazdu.
Rozkład Masy i Naciski na Osie
Dopuszczalne naciski na osie są równie ważne jak DMC. W Polsce na autostradach i drogach szybkiego ruchu wynoszą 11,5 tony. Na niektórych drogach krajowych limit to 10 ton, a drogi lokalne często ograniczają nacisk do 8 ton. Przekroczenie dopuszczalnych nacisków na osie może skutkować uszkodzeniem infrastruktury drogowej i wysokimi karami finansowymi. Kierowca musi rozprowadzić ładunek równomiernie, gdyż prawidłowy rozkład masy ładunku jest kluczowy dla stabilności pojazdu i bezpieczeństwa na drodze. Niewłaściwy rozkład ładunku zwiększa ryzyko wypadków, może prowadzić do utraty kontroli nad pojazdem, a także nadmiernie obciąża poszczególne osie, co przyspiesza zużycie opon i zawieszenia. Waga ładunku powinna być równomiernie rozłożona na naczepie. Monitorowanie nacisków na osie jest obowiązkowe, pomaga to unikać kosztownych problemów. Przestrzeganie tych norm to priorytet, chroni drogi przed zniszczeniem i zapewnia długotrwałą eksploatację pojazdu.
Technologie Wspierające Zarządzanie Masą
Nowoczesne technologie wspierają zarządzanie masą zestawu. Systemy telematyczne monitorują wagę w czasie rzeczywistym, oprogramowanie do planowania ładunków optymalizuje ich rozkład, a wagi osiowe zapewniają precyzyjne pomiary. Inwestycja w pokładowe systemy ważenia osi jest również dobrym rozwiązaniem. Inspekcja Transportu Drogowego (ITD) kontroluje przestrzeganie przepisów, a Ministerstwo Infrastruktury tworzy regulacje w tym zakresie.

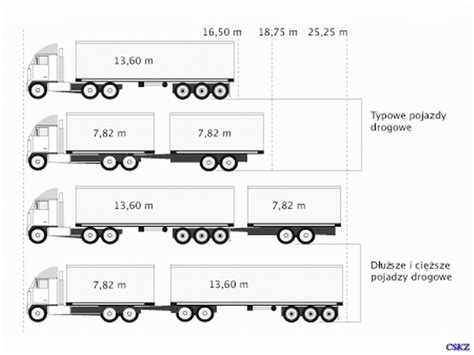

Standardowe Wymiary Ciągnika Siodłowego z Naczepą
Zrozumienie, ile metrów ma TIR z naczepą, jest kluczowe dla każdego przewoźnika. Wymiary ciężarówki decydują o tym, co i jak można przewozić. Standardowa długość całego zestawu ciężarowego wynosi 16,5 metra. Pojazd posiada wymiary ściśle określone przepisami, które zapewniają bezpieczeństwo na drodze, umożliwiają swobodne manewrowanie pojazdem oraz chronią infrastrukturę drogową, taką jak wiadukty czy tunele. Przestrzeganie tych norm jest priorytetem.
Długość Całego Zestawu i Naczepy
Ciągnik siodłowy wraz z podpiętą naczepą tworzy standardowy zespół o łącznej długości do 16,5 metra w Polsce i krajach UE. Naczepa to część przeznaczona do przewożenia ładunku, a proces jej podłączania do ciągnika odbywa się za pomocą siodła. Sama naczepa ma zazwyczaj 13,6 metra długości. Ciągnik siodłowy bez naczepy waży zazwyczaj od 7 do 9 ton. Maksymalna długość samochodu ciężarowego w Polsce to 12 metrów dla pojazdu pojedynczego. Zestaw z przyczepą może mieć 18,75 metra. Zespół trzech pojazdów może mieć do 22 metrów. Naczepy typu mega zachowują długość podstawową (13,6 m), lecz wyposażone są w obniżoną podłogę i zwiększoną wysokość wewnętrzną (około 3 metry), przez co ich pojemność przekracza 100 m³.
Szerokość i Wysokość
Standardowa szerokość ciężarówki z naczepą wynosi 2,55 metra. Wyjątkiem są pojazdy z izolacją termiczną (np. izotermy lub chłodnie), które mogą mieć 2,60 metra szerokości, gdyż grubość ścian bocznych przypada na każdą po minimum 45 mm. Maksymalna wysokość pojazdu ciężarowego w Europie wynosi 4 metry. Ograniczenia te mają na celu dostosowanie się do wysokości mostów i tuneli. Nieprzestrzeganie dopuszczalnych wymiarów może skutkować mandatem, zatrzymaniem pojazdu, a nawet uszkodzeniem infrastruktury drogowej.
Wymiary Różnych Typów Naczep
Wymiary naczep TIR są kluczowym elementem w transporcie drogowym, ponieważ określają możliwości przewozowe pojazdu. Różnią się znacząco w zależności od ich typu i przeznaczenia.
Naczepy Uniwersalne
- Naczepa plandeka / kurtynowa (firanka): Jest to standardowe i najpopularniejsze rozwiązanie. Posiada elastyczną osłonę z wytrzymałego płótna, którą można przesuwać na boki (firanka), co przyspiesza załadunek boczny.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość wewnętrzna: 2,65 - 2,75 m
- Ładowność: do 24 ton
- Naczepa MEGA i Jumbo: Wyróżnia się zwiększoną wysokością przestrzeni ładunkowej, dzięki zastosowaniu kół o mniejszej średnicy, co pozwala na transport wyższych elementów.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość wewnętrzna: do 3 m
- Ładowność: do 24 ton
- Pojemność: powyżej 100 m³
Naczepy Specjalistyczne
- Naczepa chłodnia / izoterma: Wyposażona w systemy chłodzenia (chłodnia) lub izolację termiczną (izoterma) dla towarów wymagających kontrolowanej temperatury. Izolacja i agregat zmniejszają przestrzeń ładunkową.
- Długość wewnętrzna: 13,31 - 13,40 m
- Szerokość wewnętrzna: 2,45 m
- Wysokość wewnętrzna: 2,6 - 2,65 m
- Ładowność: do 22 ton (chłodnia, ze względu na wagę agregatu i izolacji)
- Naczepa wywrotka (kipper) / wanna: Specjalnie zaprojektowana do transportu materiałów sypkich, takich jak piasek, żwir czy zboże. Jej kształt ułatwia załadunek i rozładunek.
- Długość: 8-12 m
- Szerokość: 2,45 m
- Wysokość: do 1,5 m
- Pojemność: od 20 do 35 m³ (np. typowa wanna na zboże to ok. 28-30 m³)
- Ładowność: do 30 ton
- Naczepa cysterna: Przeznaczona do transportu płynów. Jej cylindryczny kształt zapewnia optymalne rozłożenie naprężeń.
- Długość: 10-13,6 m
- Szerokość: 2,5 m
- Wysokość: 3,5 m
- Ładowność: do 30 ton
- Naczepa silos: Podobna do cysterny, ale przeznaczona dla sypkich materiałów, wymagających ochrony przed wilgocią i zanieczyszczeniami.
- Długość: 10-13,6 m
- Szerokość: 2,5 m
- Wysokość: 3,5 m
- Ładowność: do 30 ton
- Naczepa platforma i skrzyniowa: Najprostsza konstrukcyjnie, z otwartą powierzchnią ładunkową. Skrzyniowa to odmiana platformy z dodatkowymi burtami.
- Długość: 13,6 m
- Szerokość: 2,5 m
- Ładowność: do 40 ton
- Naczepa niskopodwoziowa (low-bed): Obniżona konstrukcja pozwala na transport wysokich i ciężkich maszyn oraz konstrukcji ponadgabarytowych.
- Długość: 13,6 m (często z regulacją)
- Szerokość: 2,5 m
- Ładowność: do 60 ton
- Naczepa z ruchomą podłogą (walking floor): Posiada hydraulicznie sterowane listwy podłogowe, umożliwiające automatyczne przesuwanie ładunku.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość: 2,65 m
- Ładowność: do 24 ton
- Naczepa kontenerowa: Przystosowana do przewozu znormalizowanych kontenerów morskich, kluczowa w transporcie intermodalnym.
- Ładowność: do 30 ton
- Naczepa laweta (autotransporter): Przeznaczona do transportu samochodów osobowych i dostawczych, często w wariantach jedno- lub dwupoziomowych.
- Długość: 13,6 m
- Szerokość: 2,5 m
- Ładowność: do 20 ton
- Naczepa do przewozu żywych zwierząt: Posiada specjalne systemy wentylacji i ochrony przed warunkami atmosferycznymi.
- Długość: 13,6 m
- Szerokość: 2,45 m
- Wysokość: 2,65 m
- Ładowność: do 20 ton
- Naczepa kłonicowa (do przewozu drewna): Wyposażona w pionowe kłonice utrzymujące ładunek w miejscu, dedykowana do transportu dłużyc.
- Długość: 13,6 m
- Szerokość: 2,5 m
- Ładowność: do 24 ton
Transport Ponadgabarytowy
Standardowe wymiary pojazdów ciężarowych posiadają wyjątki. Transport ponadgabarytowy pozwala na większe gabaryty, jednak wymaga specjalnych zezwoleń od właściwych organów administracji drogowej. Ładunek może wystawać poza obrys pojazdu: z tyłu maksymalnie 2 metry, z przodu do 0,5 metra. Z boku ładunek nie może przekraczać 23 cm z każdej strony, a całkowita szerokość wraz z ładunkiem nie może być większa niż 2,55 m. Wyjątkiem jest transport drewna długiego, gdzie ładunek może wystawać do 5 metrów z tyłu, co wymaga użycia specjalistycznych przyczep kłonicowych. Przed rozpoczęciem transportu ponadgabarytowego zawsze warto sprawdzić aktualne przepisy i upewnić się, że pojazd i ładunek spełniają wymogi. Ich nieprzestrzeganie może skutkować mandatem, zatrzymaniem pojazdu lub uszkodzeniem infrastruktury.
Technologie Wspierające Zarządzanie Wymiarami
Nowoczesne rozwiązania technologiczne wspierają zarządzanie wymiarami. Systemy pomiaru gabarytów, takie jak laserowe, zapewniają precyzję. Specjalistyczna nawigacja dla ciężarówek uwzględnia ograniczenia wysokości, a oprogramowanie optymalizuje przestrzeń ładunkową. Generalna Dyrekcja Dróg Krajowych i Autostrad (GDDKiA) nadzoruje infrastrukturę, a Policja egzekwuje przepisy drogowe.
Aspekty Prawne i Bezpieczeństwo w Transporcie Ciężarowym
Regulacje prawne stanowią podstawę transportu drogowego. Dyrektywa 96/53/WE określa kluczowe normy dla całej Europy, a krajowe przepisy, takie jak Prawo o ruchu drogowym oraz Rozporządzenie Ministra Infrastruktury z dnia 31 grudnia 2002 r., uszczegóławiają te zasady. Przepisy zapewniają bezpieczeństwo na drogach, a ich przestrzeganie jest bezwzględne, co pomaga uniknąć wysokich kar finansowych i zapewnia bezpieczeństwo wszystkim uczestnikom ruchu. Inspekcja Transportu Drogowego (ITD) oraz Policja prowadzą kontrole, aby zapewnić przestrzeganie tych przepisów. Utrzymanie dobrej reputacji firmy transportowej zależy od zgodności, a nieprzestrzeganie norm może prowadzić do poważnych konsekwencji, w tym utraty licencji transportowej. Każdy przewoźnik musi stale monitorować zmiany w prawie, a systematyczne aktualizowanie wiedzy jest niezbędne.
Rozporządzenie 561/2006 – Jak UE Zmieniła Transport Drogowy?
Wymiary i Masa Zespołu Pojazdów
Wymiary i masa zespołu pojazdów są ściśle regulowane. Dyrektywa 96/53/WE pozwala na dostosowania krajowe, co oznacza konieczność znajomości lokalnych wymogów. W Polsce obowiązują ścisłe limity wymiarowe dla pojazdów ciężarowych. Na przykład, zespół pojazdów, którego części składowe po zsumowaniu mają minimum pięć osi, gdzie pojazdem ciągnącym jest pojazd samochodowy, posiada DMC 40 ton. Dla zespołu pojazdów, który łącznie posiada trzy osie, maksymalna DMC wynosi 28 ton. Z kolei zespół pojazdów z czterema osiami (pojazd samochodowy o dwóch osiach i przyczepa również z dwiema osiami) posiada limit 36 ton. Wyjątkiem będzie zespół również czteroosiowy, ale z pojazdem o trzech osiach i przyczepą o jednej osi. Informacje o dopuszczalnej masie znajdują się w dowodzie rejestracyjnym każdego pojazdu. W przypadku przeładowania kierowca może otrzymać mandat karny, a wysokość mandatu zależy od stopnia przekroczenia dopuszczalnej masy całkowitej. Ponadto, przekroczenie DMC może skutkować odmową wypłaty odszkodowania przez ubezpieczyciela w przypadku wypadku. Dbałość o zgodność to inwestycja, która chroni przed nieprzewidzianymi problemami i zapewnia stabilność w prowadzeniu działalności.
Warto również zaznaczyć, że przyjęło się mawiać, iż TIR to określenie opisujące pojazd ciężarowy z naczepą. To jednak nieprawda, ponieważ TIR to skrót od fr. „Transport International Routier”, czyli Międzynarodowy Transport Drogowy. Mówiąc wprost, nazwą tą określa się uproszczoną międzynarodową procedurę celną, która pozwala na przesyłanie towarów między krajami. Jednak pojęcie TIR jest obecnie wręcz nierozerwalnie utożsamiane z pojazdem ciężarowym i dla skrótu oraz jasności w niniejszym artykule używamy go w tym potocznym sensie.
Kluczowe Aspekty Zarządzania Masą i Wymiarami
Dla każdego spedytora takie aspekty jak długości naczep, maksymalna ładowność czy DMC zestawu to podstawowe zagadnienia, które musi uwzględniać w organizacji transportu. Szczególne znaczenie ma realizacja zleceń międzynarodowych, w których należy brać pod uwagę prawo obowiązujące na terenie krajów członkowskich lub nieobjętych umowami. Dlatego, zanim dokona się realizacji transportu, należy upewnić się o wymaganiach i rzeczywistych wymiarach zestawu.
Pamiętaj o kluczowych aspektach zarządzania masą i wymiarami ciężarówki:
- Zawsze sprawdzaj masę ładunku przed załadunkiem.
- Równomiernie rozkładaj ładunek na naczepie.
- Rozważ inwestycję w pokładowe systemy ważenia osi.
- Przed każdym transportem dokładnie sprawdzaj wymiary ładunku.
- W przypadku przewozu ładunków o niestandardowych wymiarach, zawsze uzyskaj odpowiednie zezwolenia.
- Dostosuj rodzaj naczepy do specyfiki przewożonego towaru, aby optymalnie wykorzystać przestrzeń ładunkową.
