Ciągnik siodłowy z naczepą-cysterną paliwową: Kompletny przewodnik

Transport paliw naftowych, ze względu na ich „wybuchowy temperament”, zaliczany jest do przewozu ładunków niebezpiecznych. Wymaga on zastosowania odpowiednich środków transportu w postaci dedykowanych cystern. Ciągnik siodłowy z naczepą-cysterną jest specjalistycznym zestawem wykorzystywanym do przewozu tego typu substancji. Jego konstrukcja i eksploatacja podlegają ścisłym regulacjom, w tym europejskiej umowie ADR (Accord européen relatif au transport international des marchandises dangereuses par route), która reguluje transport materiałów niebezpiecznych.

Specyfika ciągnika siodłowego w transporcie paliw

Charakterystyka ogólna ciągnika siodłowego

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu; dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie nazywany TIR-em.

Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.

Wymagania dla ciągników siodłowych przewożących paliwa

W drogowym transporcie paliw obowiązują odmienne wymagania niż przy ładunkach neutralnych, co dotyczy także ciągników. W Polsce, mimo dominującej filozofii maksymalnie uniwersalnego środka transportu, w krajowym transporcie paliw obowiązuje ogólnoeuropejski wzorzec, narzucony przez koncerny naftowe i współpracujących z nimi przewoźników. To oni nadają kanon zestawom ciągnika siodłowego z naczepą-cysterną.

Ciągnik siodłowy z ADR jest odpowiednim pojazdem do transportu substancji niebezpiecznych, w tym paliwa płynnego. Posiadanie pojazdu przystosowanego do norm ADR oznacza, że ciągnik samochodowy jest wyposażony w odpowiednie systemy zabezpieczeń, takie jak przyciski awaryjnego wyłączenia oraz oznakowanie pojazdu zgodnie z wymaganiami. Kierowca takiego pojazdu musi posiadać odpowiednie kwalifikacje, co zapewnia, że transport jest realizowany w sposób bezpieczny i zgodny z przepisami. Pojazdy te są także projektowane z myślą o stabilności i wytrzymałości, co jest kluczowe podczas przewozu cieczy, które mogą mieć tendencję do przelewania się, zwłaszcza w zakrętach.

Konstrukcja i parametry techniczne

• Waga: Ogólnie chodzi o lekkość pojazdu. Im lżejszy, tym więcej może przewieźć paliwa, co jest istotne dla uzyskania jak najniższego kosztu litra paliwa na stacji. Europejscy producenci ciężarówek oferują specjalne ciągniki do naczep paliwowych, wyróżniające się małą masą (poniżej 6000 kg), uzyskaną dzięki lekkiej ramie i kompaktowej kabinie, najczęściej dziennej. Preferowany model ciągnika wywodzi się ze środkowych linii ciężarówek (Volvo FM, Scania P, DAF CF, Mercedes Antos), która jest lekka i kompaktowa.
• Zbiornik paliwa: Stosowane są małe zbiorniki paliwa (300-400 l), co pozwala zyskać na masie. Nowoczesne narzędzia logistyczne umożliwiają projektowanie tras bez obaw o ograniczony zasięg.
• Silnik: Wykorzystuje się lżejsze silniki, najczęściej 6-cylindrowe, o mniejszej mocy (360-400 KM), ponieważ mniejsza masa nie wymaga 500 koni mechanicznych. Jest to uzasadnione tym, że podczas dystrybucji paliw ładunek szybko ubywa, powrót do bazy odbywa się "na pusto", a niekiedy montowane są dodatkowe ograniczniki prędkości (np. do 70-80 km/h) dla podniesienia bezpieczeństwa.
• Eliminacja kół zapasowych: W ich miejsce pojawia się serwis ogumienia z dostawą „zapasu”.
• Felgi: Na kołach zestawu ciągnika z naczepą zakładane są kute felgi aluminiowe, które są lekkie, wytrzymałe i estetyczne.
• Dodatkowa oś podporowa: Spotykana na drogach brytyjskich i holenderskich, w wersji 5-tonowej.

Współczesne rozwiązania technologiczne

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

• Skrzynie biegów: Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
• Układ napędowy: Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach.

Systemy bezpieczeństwa

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego.

• Elektroniczny system hamulcowy EBS (Electronic Braking System): Zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
• Pakiety systemów ADAS:
  • Aktywny tempomat (ACC): Utrzymuje bezpieczną odległość od poprzedzającego pojazdu.
  • Asystent pasa ruchu (LKA): Koryguje tor jazdy.
  • System awaryjnego hamowania (AEBS): Potrafi samodzielnie zatrzymać pojazd przed przeszkodą.
• Systemy hamowania długotrwałego: Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.

Kabina kierowcy

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym.

• Fotel kierowcy: Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy.
• Deska rozdzielcza: Często z cyfrowymi wyświetlaczami, zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
• Przestrzeń sypialna: Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową.
• Ogrzewanie postojowe: Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
• Systemy telematyczne (FMS): Pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy.
• Nawigacja GPS: Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Naczepa-cysterna paliwowa

Charakterystyka i przeznaczenie

Cysterny paliwowe stanowią znaczący procent pojazdów przewożących towary niebezpieczne ADR na drogach. Paliwo dostarczane jest najczęściej cysternami na stacje paliw. Wśród paliw większość stanowią UN 1202 OLEJ NAPĘDOWY lub OLEJ GAZOWY lub OLEJ OPAŁOWY LEKKI. Oznakowania wymagają również cysterny dowożące UN 1203 czyli benzynę zwaną formalnie w umowie ADR BENZYNĄ SILNIKOWĄ lub PALIWEM SILNIKOWYM. Nie można zapomnieć również o nowych paliwach przypisanych do numeru UN 3475 ETANOL I BENZYNA SILNIKOWA, MIESZANINA lub ETANOL I PALIWO SILNIKOWE, MIESZANINA zawierające więcej niż 10% etanolu. Na stacje dostarczany jest również LPG, czyli UN 1965 WĘGLOWODORY GAZOWE, MIESZANINA SKROPLONA I.N.O.

Oznakowanie naczepy-cysterny z paliwem

Do oznakowania cystern z paliwami sklasyfikowanych jako UN 1202 i UN 1203 używa się nalepki nr 3. Nalepka ta występuje w 2 wersjach kolorystycznych. ADR dopuszcza czerwone tło z płomieniem i numerem 3 na dole w wersji białej i czarnej.

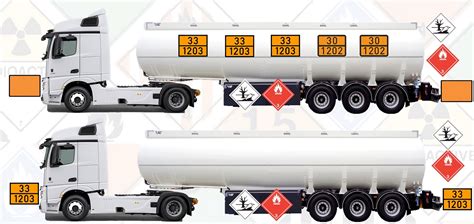

W przypadku przewozu UN 1202 i UN 1203 mogą wystąpić różne konfiguracje pojazdów i sposoby załadunku do różnych komór. Poniżej przedstawiono przykład oznakowania cysterny w konfiguracji ciągnik siodłowy z naczepą - cysterną wielokomorową.

W przykładowym oznakowaniu tablice bez numerów umieszczone są z przodu i z tyłu jednostki transportowej, a na wysokości każdej komory znajduje się tablica dla produktu znajdującego się w komorze. Komory od 1 do 3 zawierają UN 1203, a komory 4-5 zawierają UN 1202. Dodatkowo na obu bokach i tyle cysterny znajduje się nalepka nr 3 i znak „zagrażający środowisku”.

Przepisy i bezpieczeństwo w transporcie paliw

Regulacje prawne

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

• Tachograf cyfrowy: Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.
• Kwalifikacje kierowcy: Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat.
• List przewozowy CMR: Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
• Badania techniczne: Ciągniki podlegają częstym i rygorystycznym badaniom technicznym.
• Ubezpieczenia: Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

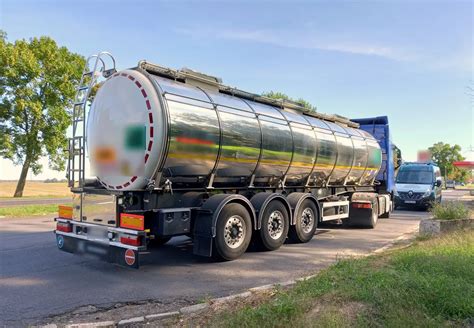

Zdarzenie z zatrzymaniem cysterny z prawie 30 tys. litrów paliwa niewiadomego pochodzenia przez funkcjonariuszy Służby Celno-Skarbowej z Olsztyna podkreśla potrzebę przepisów o monitorowaniu drogowego przewozu towarów. W tym przypadku ciągnik siodłowy miał rejestrację z Łotwy, naczepa - cysterna z Litwy, zaś za kierownicą siedział Polak. Kierowca okazał dokument typu WZ, z którego wynikało jedynie, iż przewożonym towarem jest paliwo do silników diesla, a miejscem dostawy Port Gdańsk. W trakcie dalszych czynności stwierdzono brak dokumentów przewozowych, nieważność licencji oraz nieważność świadectwa dopuszczenia do przewozów materiałów niebezpiecznych ciągnika i naczepy. Dodatkowo mundurowi nabrali podejrzenia co do samego towaru; przewożący go mężczyzna zgłosił olej napędowy, ale niewykluczone, że kłamał, a tak naprawdę w cysternie znajdował się olej smarowy. Takie przypadki już się zdarzały, polegając na nielegalnym wwożeniu oleju smarowego, który następnie potajemnie zlewano na stacjach paliw, co pozwalało na sprzedaż taniego paliwa nieobłożonego podatkami. Traciło na tym państwo (należności podatkowe wyniosłyby ponad 100 tys. zł), ale też kupujący niepełnowartościowy towar, co stanowi poważne zagrożenie dla silników nowoczesnych pojazdów.

Stosowna ustawa o monitorowaniu drogowego przewozu towarów ma wejść w życie 18 kwietnia, co świadczy o rosnącej świadomości zagrożeń związanych z nielegalnym transportem paliw.

Zdarzenia drogowe z udziałem cystern paliwowych

W dniu 12.01.2022r. około godziny 13:45 w miejscowości Kobylany, na prostym odcinku drogi, kierujący ciągnikiem siodłowym MAN z naczepą cysterną paliwową zjechał na pobocze, doprowadzając do przechylenia zestawu na prawy bok, poza pas drogowy. Kierujący pojazdem nie wymagał pomocy medycznej. Wprowadzono ruch wahadłowy. Samochód ciężarowy cysterna przewoził około 30000 litrów oleju napędowego. Działania zastępów Straży Pożarnej polegały na zabezpieczeniu miejsca zdarzenia i stabilizacji naczepy z wykorzystaniem podpór stabilizacyjnych. W wyniku zdarzenia doszło do rozszczelnienia zbiornika paliwa w ciągniku siodłowym i wycieku około 30 litrów oleju napędowego w naturalne zagłębienie terenu. W rozszczelnionym zbiorniku paliwa ciągnika siodłowego znajdowało się około 500 litrów oleju napędowego, które przepompowano z wykorzystaniem pompy paliwowej do beczek metalowych. Na miejsce zdarzenia przybył zastęp z JRG Biała Podlaska, który zastosował dodatkowe zabezpieczenie samochodu ciężarowego cysterny podporami stabilizacyjnymi. Następnie w porozumieniu z Policją zorganizowano objazd, wyłączając z ruchu odcinek drogi Kobylany - Polatycze. Oświetlono teren prowadzonych działań. Po przepompowaniu paliwa pojazd został odholowany na utwardzony teren z wykorzystaniem GBM z OSP Terespol. Zdarzenie to kwalifikowano jako TDR.01 - Eksploatacja środków transportu drogowego.

Ekonomia i przyszłość transportu cysternami paliwowymi

Aspekty ekonomiczne

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.

Kierunki rozwoju

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
