Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową, wyposażoną w potężny silnik, kabinę dla kierowcy oraz ramę z charakterystycznym sprzęgiem siodłowym. Ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu; dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Mechanizm Połączenia: Sprzęg Siodłowy i Naczepa
Mechanizmem łączącym ciągnik siodłowy z naczepą jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodło nie stanowi sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona.
Podstawowa różnica w stosunku do innych ciężarówek leży w elastyczności użytkowania. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką, platformą do przewozu kontenerów czy naczepą kurtynową. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi, co znacząco zwiększa efektywność transportu.
Jak podłączyć i rozłączyć ciągnik siodłowy z naczepą
Nowoczesne Technologie w Ciągnikach Siodłowych
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi.
Jednostka Napędowa i Skrzynia Biegów
Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6. Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Systemy Bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retarder czy intarder.
Jak podłączyć i rozłączyć ciągnik siodłowy z naczepą
Kabina Kierowcy: Biuro i Dom w Podróży
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.
Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Rola Ciągnika Siodłowego w Logistyce i Gospodarce
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Firmy produkujące ciągniki siodłowe to m.in. DAF, Scania, Volvo, Mercedes-Benz, MAN, Iveco, Renault.
Konfiguracje Osi, Dopuszczalna Masa Całkowita (DMC) i Przepisy
Ile osi ma ciągnik siodłowy z naczepą? To pytanie często pojawia się w kontekście transportu drogowego. Liczba osi w ciągniku siodłowym oraz naczepie ma kluczowe znaczenie dla wydajności transportu oraz przestrzegania przepisów.
Układy Napędowe Ciągników Siodłowych
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Standardowe ciągniki siodłowe zazwyczaj mają dwie osie, ale dostępne są również modele z trzema osiami. W Polsce, dopuszczalna masa całkowita (DMC) zespołu pojazdów zależy od liczby osi, co ma bezpośredni wpływ na możliwości transportowe.
- Konfiguracja 4×2 (dwie osie, jedna napędowa) jest najpopularniejsza w transporcie dalekobieżnym po utwardzonych drogach. Ciągniki siodłowe z dwiema osiami mają wiele zalet, w tym lepszą manewrowość, co jest szczególnie ważne w miejskich warunkach. Mają jednak ograniczoną ładowność, co czyni je bardziej odpowiednimi do transportu lżejszych towarów.
- Wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie budowlanym czy leśnym, gdzie wymagana jest większa stabilność i nośność pojazdu. Trzyosiowe ciągniki siodłowe zapewniają większą stabilność na drodze, co jest kluczowe podczas przewozu dużych i nieporęcznych towarów. Dzięki swojej konstrukcji mogą obsługiwać większe ładunki, co czyni je bardziej efektywnymi w długoterminowym użytkowaniu.
Wpływ Liczby Osi na Ładowność i DMC
Liczba osi w ciągniku siodłowym ma bezpośredni wpływ na ładowność pojazdu. Im więcej osi, tym większa zdolność do przewożenia cięższych ładunków. W Polsce, regulacje dotyczące osi w ciągnikach siodłowych są ściśle określone przez przepisy prawne, które mają na celu zapewnienie bezpieczeństwa na drogach oraz ochronę infrastruktury.
Dopuszczalna masa całkowita (DMC) odnosi się do maksymalnej wagi, jaką może osiągnąć dany pojazd, by poruszać się legalnie. Dla zespołu pojazdów, którego części składowe po zsumowaniu mają minimum pięć osi, gdzie pojazdem ciągnącym jest pojazd samochodowy, DMC przypada na 40 ton. W przypadku ciągnika siodłowego z dwiema osiami i naczepą z trzema osiami, DMC wynosi 42 tony. Z kolei dla ciągnika siodłowego z trzema osiami, DMC może osiągnąć 44 tony, co pozwala na przewóz cięższych towarów. Jest to szczególnie istotne w transporcie intermodalnym w Polsce, gdzie dla pojazdów z trzema osiami DMC może wynosić do 44 ton.
Poniższa tabela przedstawia przykłady DMC dla różnych konfiguracji zespołów pojazdów:
| Konfiguracja zespołu pojazdów | Liczba osi | Maksymalna DMC |
|---|---|---|
| Ciągnik siodłowy (2 osie) + naczepa (3 osie) | 5 | 42 tony |
| Ciągnik siodłowy (3 osie) + naczepa (2 osie) | 5 | 44 tony |
| Ciągnik siodłowy (3 osie) + naczepa (3 osie) | 6 | 44 tony |
| Pojazd samochodowy (2 osie) + przyczepa (2 osie) | 4 | 36 ton |
| Pojazd samochodowy (3 osie) + przyczepa (1 oś) | 4 | 36 ton |
| Zespół pojazdów z 3 osiami | 3 | 28 ton |
W Europie obowiązują również przepisy regulujące maksymalne obciążenie na osie:
- Oś pojedyncza: maks. 10 ton
- Tandem (2 osie blisko siebie): maks. 18-20 ton (w zależności od rozstawu osi)
- Tridem (3 osie): maks. 24 ton
Liczba osi wpływa także na komfort jazdy, zwrotność i zachowanie pojazdu na drodze. Ciężarówki 2-osiowe są bardziej zwrotne dzięki krótszemu rozstawowi osi i mniejszemu promieniowi skrętu. Trzyosiowe ciężarówki mają większy promień skrętu, co sprawia, że manewrowanie w wąskich przestrzeniach jest trudniejsze, szczególnie przy stałej osi tylnej. Jednak 3-osiowe pojazdy zapewniają zwykle wyższy komfort, zwłaszcza przy dużym obciążeniu, podczas gdy 2-osiowe ciężarówki są często sztywniejsze, a nierówności są bardziej odczuwalne. Niektóre 3-osiowe pojazdy mają podnoszoną przednią lub tylną oś, która podnosi się automatycznie przy lekkim ładunku lub pustym pojeździe, co pozwala na zmniejszenie zużycia opon i paliwa.
Regulacje Prawne i Wymiary
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

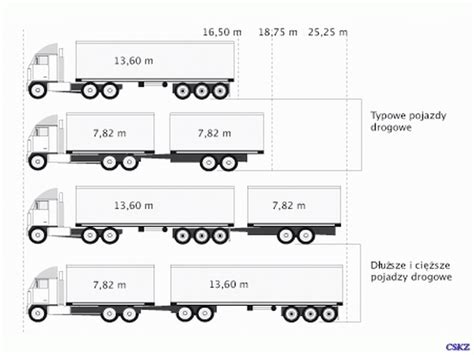

Wymiary ciężarówek są precyzyjnie określone w rozporządzeniu Ministra Infrastruktury z dnia 31 grudnia 2002 r. Szerokość samochodu ciężarowego z zasady nie powinna przekraczać 2,55 m, z wyjątkiem pojazdów z izolacją termiczną (izotermy), gdzie limit wydłuża się do 2,6 m. Maksymalna długość zespołu pojazdów jest również ściśle określona. Dla zespołu trzech pojazdów ograniczenie to wynosi zazwyczaj 22 m. Warto pamiętać, że zespołem pojazdów nie jest łączenie pojazdów w momencie holowania, a konfiguracja pojazd silnikowy + przyczepa.
Jeżeli ładunek przekracza wyżej podane wymiary, mamy do czynienia z przejazdem nienormatywnym, który wymaga stosowania innych przepisów i często zezwoleń oraz pilotażu. Niestosowanie się do tych przepisów, jak pokazują przykłady kontroli Inspekcji Transportu Drogowego, może prowadzić do poważnych konsekwencji. Kontrolowane na ekspresowej „trójce” koło Gorzowa Wielkopolskiego zestawy, w których jeden ciągnik siodłowy ciągnął dwie naczepy, ważyły ponad 80 ton zamiast dopuszczalnych 40 ton, były za długie o ponad dziewięć metrów i za wysokie o prawie 30 cm. Takie konfiguracje, nieposiadające zezwoleń, są nielegalne w Polsce.
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie, opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych, dlatego najpopularniejszą formą finansowania jest leasing. Walka o rentowność toczy się na polu optymalizacji - szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, generując olbrzymie oszczędności.
Niestandardowe Konfiguracje i ich Legalność
Kwestia możliwości podpięcia przyczepy dwuosiowej na ruchomym dyszlu pod ciągnik siodłowy, zamiast naczepy, za pomocą domontowanego haka holowniczego, jest przedmiotem dyskusji i podlega ścisłym regulacjom. Zgodnie z obowiązującymi przepisami, takie zespoły pojazdów nie są dozwolone w Polsce. W niektórych krajach, jak Szwecja, dozwolone są dłuższe zestawy (tzw. Long Combination Vehicles), ale z ograniczeniem do dwóch punktów łamania, czyli zazwyczaj ciągnik + naczepa + przyczepa, gdzie naczepa jest "przejściówką" lub zestaw jest typu ciągnik + przyczepa centralnoosiowa + przyczepa. Podpięcie przyczepy z obrotnicą bezpośrednio pod ciągnik siodłowy jest w praktyce niemożliwe i niehomologowane, ponieważ nacisk samego ciągnika siodłowego na tylną oś wynosi zazwyczaj 2-2,5 tony, co jest niewystarczające do efektywnego ciągnięcia ciężkiej przyczepy, np. o masie 16 ton, ze względu na niedociążenie osi napędowej i ryzyko utraty przyczepności, szczególnie w trudnych warunkach drogowych.
Prawo jazdy B+E a ciągnik siodłowy
Wątek kategorii B+E był wielokrotnie poruszany w kontekście małych ciągników siodłowych. Jeżeli mamy 3,5-tonowy ciągnik siodłowy, który wyłącznie jest przeznaczony do ciągnięcia naczepy, maksymalna dopuszczalna masa całkowita zespołu pojazdów na kategorię B+E zależy od homologacji producenta, a nie tylko od standardowej granicy 7 ton. Może ona wynosić więcej, jeżeli pozwala na to producent i jest to zgodne z przepisami.
Przyszłość Transportu Drogowego
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.
Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku, co pozwoli na dalszą optymalizację i rozwój branży.
