Ciągnik siodłowy to specjalistyczny pojazd ciężarowy, którego głównym zadaniem jest ciągnięcie naczep, a nie przewóz ładunku na własnej ramie. To właśnie od charakterystycznego „siodła”, czyli mechanizmu sprzęgającego naczepę z pojazdem, pochodzi jego nazwa. Umożliwia ono nie tylko fizyczne połączenie zestawu, ale także przenosi część masy ładunku na tylną oś ciągnika, co zwiększa stabilność i przyczepność całego zestawu. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.
Budowa i działanie ciągnika siodłowego
Charakterystyka konstrukcji
Budowa ciągnika różni się od klasycznej ciężarówki. Nie ma on własnej „paki” ani przestrzeni załadunkowej. Całość mocy napędowej skupia się na układzie trakcyjnym, silniku, skrzyni biegów, osi oraz kabinie kierowcy. W nowoczesnych konstrukcjach szczególną uwagę przykłada się do konstrukcji ramy oraz wytrzymałości układu napędowego, ponieważ pracują one pod dużym obciążeniem niemal bez przerwy.
Mechanizm sprzęgający: siodło
Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodło nie stanowi sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodła w ciągnikach są uniwersalne oraz standaryzowane, co pozwala na podpięcie do pojazdu naczepy dowolnego typu i wyprodukowanej przez różnych producentów.
Układ napędowy i silnik
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Skrzynia biegów
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Rodzaje i konfiguracje ciągników siodłowych
Ciągniki siodłowe różnią się między sobą kombinacją konfiguracji osi, przeznaczeniem (długodystansowy, regionalny, budowlany), rodzajem kabiny i zabudowy oraz dostępnymi rozwiązaniami napędowymi. Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych.
Ciągniki 4×2
Ciągniki 4×2 mają dwie osie: przednią kierowaną i tylną napędową. To najpopularniejsza konfiguracja w transporcie dalekobieżnym po utwardzonych drogach. Konstrukcyjnie daje niską masę własną (co zwiększa ładowność), prostszą konstrukcję napędu i niższe koszty eksploatacji.
Ciągniki 6×2
Wersja 6×2 dodaje trzecią oś, zwykle o charakterze podporowym (może być podnoszona). To rozwiązanie popularne w Europie, bo pozwala zwiększyć dopuszczalną masę całkowitą zestawu i rozłożyć obciążenie, jednocześnie minimalizując opory toczenia i zużycie paliwa, gdy oś jest podniesiona.
Ciągniki 6×4
Ciągniki 6×4 mają dwie osie napędowe i jedną kierowaną, przez co dają znacznie lepszą trakcję i większą nośność. To wybór dla transportu budowlanego, zadań w terenie, przewozów masywnych konstrukcji czy miejsc, gdzie podłoże bywa nieprzyjazne (glina, błoto, strome podjazdy).
Ciągniki siodłowe do transportu ponadgabarytowego i ciężkiego sprzętu
Ciągniki tego typu mają obniżone siodło, niższy prześwit, często też wzmocnione podwozie. Spotykane są w leśnictwie, górnictwie, przy transporcie w warunkach bez dróg utwardzonych. Mają napędy na wszystkie osie, wzmocnione przekładnie, większe prześwity.
Lekkie ciągniki siodłowe
Lekkie ciągniki siodłowe to konstrukcje 2-osiowe o wadze 42 ton i 3-osiowe ważące 44 tony zgodnie z przepisami Ministerstwa Infrastruktury. Na rynku z powodzeniem można znaleźć ciągniki o wadze 6 lub 7 ton, które razem z naczepą ważą nie więcej niż 12-13 ton, jak np. Scania P, Volvo FM, czy DAF CF. Kabiny tych samochodów zazwyczaj mają niewielkie rozmiary i są pozbawione wielu udogodnień m.in. łóżka, jednak doskonale sprawdzają się w transporcie krajowym oraz dla kierowców, którzy na noc wracają do domu. Dzięki niewielkiej wadze mają dużą ładowność, do nawet 27-28 ton!
Ciągniki siodłowe z hydrauliką
Wbudowany zestaw hydrauliczny jest niezbędny w ciągnikach siodłowych z przyczepą. To nowoczesne rozwiązanie umożliwia wywroty oraz rozładunek paliw, a także gazu. Dzięki hydraulice cały proces przebiega sprawnie i bezpiecznie dla wszystkich pracowników. Układ jest także niezbędny do obsługi ruchomej podłogi w naczepach. Koszt instalacji systemu hydraulicznego wynosi kilkanaście tysięcy złotych w zależności od modelu auta.
Charakterystyka pracy ciągnika siodłowego z naczepą
W praktyce ciągnik siodłowy z naczepą jest „narzędziem pracy” kierowcy: to on wykonuje załadunki, rozładunki, setki postojów i tysiące kilometrów miesięcznie. Dzień pracy ciągnika siodłowego zaczyna się zwykle od podstawowej kontroli technicznej: sprawdzenia świateł, ciśnienia powietrza w układzie pneumatycznym, poziomu płynów eksploatacyjnych oraz stanu opon. Następnie kierowca podczepia naczepę, kontrolując poprawność zapięcia siodła, przewody pneumatyczne i elektryczne. I dopiero wtedy zestaw jest gotowy do wyjazdu w trasę.
Ciągnik siodłowy z naczepą pracuje najczęściej na długich dystansach: trasy międzynarodowe, dystrybucja regionalna, transport między centrami logistycznymi czy dowóz towarów do magazynów. Bardzo ważne jest dopasowanie ciągnika do rodzaju naczepy. Inne parametry musi mieć pojazd pracujący z chłodnią, inne z naczepą wywrotką, a jeszcze inne z platformą niskopodwoziową. Liczy się nie tylko moc, ale też rozstaw osi, przełożenia skrzyni, charakterystyka silnika oraz wytrzymałość układu hamulcowego.
Kluczowe parametry i wyposażenie ciągnika siodłowego
Kupując ciągnik siodłowy, należy patrzeć szeroko - od parametrów silnika, przez układ osi, po ergonomię kabiny i dostęp do serwisu.
Moc i moment obrotowy
Moc (kW/ KM) - mówi, ile „mocy” ma pojazd, ale ważniejszy bywa moment obrotowy (Nm), ponieważ to on decyduje o zdolności ciągnięcia ładunku przy niskich obrotach (podjazdy, start z obciążeniem). Krzywa momentu obrotowego - sprawdź w danych technicznych, czy moment dostępny jest już przy niskich obrotach (np. 900-1100 obr/min).
Systemy oczyszczania spalin
Systemy oczyszczania spalin (SCR, DPF, EGR) - znacznie wpływają na koszty serwisu (np. wymiana DPF, AdBlue).
Skrzynia biegów i przełożenie mostu
Zautomatyzowana skrzynia biegów (AMT) - mechaniczna skrzynia z elektroniką sterującą zmianami to oszczędność paliwa z zachowaniem wytrzymałości mechanicznej. Dobór skrzyni powinien odpowiadać stylowi pracy. Przełożenie mostu (final drive) - powinno być dobrane do prędkości roboczej: duże przełożenie = lepsze przyspieszenie, ale wyższe obroty na trasie; odwrotnie dla mniejszych przełożeń.

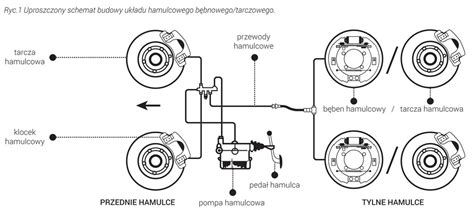

Zawieszenie i hamulce
Zawieszenie pneumatyczne - poprawia komfort jazdy i pozwala na regulację wysokości (przydatne przy manewrowaniu rampami). EBS/ABS, ASR, ESP, (retarder, exhaust brake) - to nie są „luksusowe dodatki”, to elementy obniżające ryzyko wypadku i zużycie tarcz/okładzin. Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Systemy bezpieczeństwa (ADAS)
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS. Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego.
Kabina kierowcy i komfort
Fotel z amortyzacją, regulacja kolumny kierownicy, warunki do spania - wpływają na bezpieczeństwo (zmęczenie kierowcy) i na rotację kadr. Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
Systemy telematyczne i ADR
Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) - dają dane o spalaniu, stylu jazdy, historii błędów, to bezcenne przy zarządzaniu TCO (całkowity koszt posiadania pojazdu). Pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe. ADR - jeśli przewozisz towary niebezpieczne, upewnij się, że ciągnik ma odpowiednie instalacje.
Zastosowanie i elastyczność w transporcie
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach.
Uniwersalność naczep
Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę.
Transport specjalistyczny
Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Samochód patelnia ładowność jest kluczowa w transporcie specjalistycznym.
Transport intermodalny
Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym. Transport intermodalny w Polsce podlega szczególnym regulacjom, które mają na celu zapewnienie bezpieczeństwa oraz efektywności przewozu towarów.
Transport intermodalny w uproszczeniu: jak działa i dlaczego jest ważny
Aspekty prawne i finansowe
Przepisy i regulacje
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Kierowanie zespołem pojazdów o maksymalnej masie do 12 ton jest możliwe po zdobyciu prawa jazdy z kategorią C1+E. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Koszty eksploatacji i finansowanie
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Umowa leasingu jest zawierana zazwyczaj na okres od 2 do 6 lat.
Ciągniki samochodowe, tak jak pozostałe pojazdy mechaniczne zarejestrowane i dopuszczone do ruchu, muszą być objęte ubezpieczeniem od odpowiedzialności cywilnej. Cena ubezpieczenia dla ciągnika siodłowego waha się od kilku do kilkunastu tysięcy złotych. Na wysokość składki wpływ mają:
- model pojazdu, pojemność silnika oraz sposób użytkowania,
- wysokość zniżek zgromadzonych przez właściciela,
- ryzyko związane z poruszaniem się po drodze - polisa dla aut, które wyjeżdżają za granicę, a zwłaszcza poza Unię Europejską jest droższa niż dla samochodów przeznaczonych dla transportu krajowego,
- historia ubezpieczenia oraz wypadków,
- wysokość sum gwarantowanych.
Optymalizacja i rentowność
Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Masa i wymiary ciągnika siodłowego z naczepą
Masa własna i ładowność
Masa własna ciągnika siodłowego waha się od 7 do 9 ton. Na przykład, lżejsze modele takie jak Scania P czy Volvo FM mogą ważyć około 7-8 ton. Większe, bardziej wyposażone ciągniki mogą przekraczać 8 ton. Masa własna naczepy tira wynosi zazwyczaj od 5 do 8 ton. Standardowa naczepa kurtynowa waży około 6 ton. Naczepa typu mega może być nieco cięższa, około 6,5-7 ton. Chłodnia, ze względu na izolację i agregat, może ważyć nawet 7,5-8 ton.
Ciężar naczepy jest jednym z kluczowych czynników transportu. Kilka czynników może wpływać na masę własną pojazdu. Materiał konstrukcyjny ma znaczenie. Lekkie stopy aluminium obniżają wagę. Wyposażenie dodatkowe również zwiększa masę. Klimatyzacja postojowa czy systemy bezpieczeństwa dodają kilogramów. Konfiguracja osi także zmienia masę. Pojazdy z dodatkowymi osiami są cięższe. Ich konstrukcja jest bardziej złożona. Waga własna wpływa na ładowność.
Zestaw tir bez ładunku może ważyć od 12 do 18 ton. Najlżejsze konfiguracje to zazwyczaj naczepy kurtynowe lub plandeki. Maksymalna ładowność tira zależy od konfiguracji osi i rodzaju naczepy. Ładowność naczepy standardowej wynosi do 24 ton. Naczepa typu Tandem może pomieścić ładunek do 24 ton. Naczepa typu TIR może przewieźć do 26 ton towaru. Naczepa typu Mega pozwala na ładunek do 28 ton. Naczepa typu Platforma, przeznaczona dla ciężkich ładunków, może osiągnąć nawet 30 ton.
Dopuszczalna Masa Całkowita (DMC)
Dopuszczalna Masa Całkowita (DMC) to kluczowy parametr. Określa on maksymalną ładowność tira. DMC ciężarówki w Europie wynosi standardowo 40 ton. Istnieją wyjątki, na przykład transport intermodalny. Zestawy z 3 osiami mogą przewozić do 44 ton. Regulacje prawne jasno określają te wartości. Przekroczenie limitów wagowych może prowadzić do kar finansowych i utraty ubezpieczenia.
W Polsce, dopuszczalna masa całkowita (DMC) zespołu pojazdów zależy od liczby osi, co ma bezpośredni wpływ na możliwości transportowe. Na przykład, zespół z ciągnikiem siodłowym z dwiema osiami i naczepą z trzema osiami może osiągnąć DMC wynoszącą 42 tony. W przypadku ciągnika z trzema osiami, DMC może wynosić do 44 ton, co daje większe możliwości w zakresie transportu.
Dopuszczalne naciski na osie
Dopuszczalne naciski na osie są równie ważne jak DMC. W Polsce na autostradach i drogach szybkiego ruchu wynoszą 11,5 tony. Na niektórych drogach krajowych limit to 10 ton. Drogi lokalne często ograniczają nacisk do 8 ton. Kierowca musi rozprowadzić ładunek równomiernie. Prawidłowy rozkład masy ładunku jest kluczowy dla stabilności pojazdu. Zapewnia to również bezpieczeństwo na drodze.

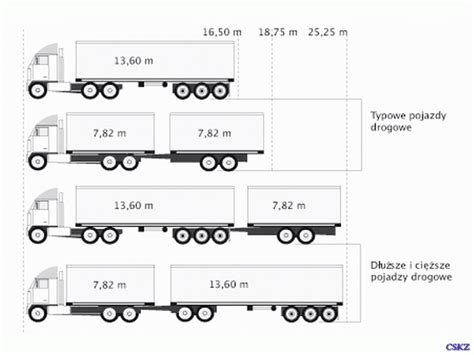

Standardowe wymiary
Standardowa długość całego zestawu ciężarowego wynosi 16,5 metra. Sama naczepa ma zazwyczaj 13,6 metra długości. Szerokość standardowego tira to 2,55 metra. Wyjątkiem są pojazdy z izotermą, które mogą mieć 2,60 metra szerokości. Maksymalna wysokość pojazdu ciężarowego to 4 metry. Te ograniczenia mają konkretny cel: zapewniają bezpieczeństwo na drodze, umożliwiają swobodne manewrowanie pojazdem i chronią infrastrukturę drogową, taką jak wiadukty czy tunele.

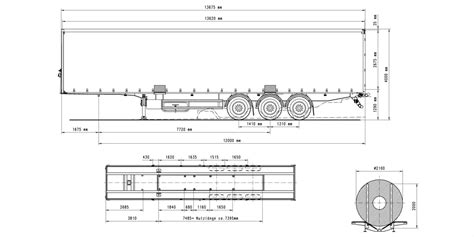

Wymiary poszczególnych naczep
Wymiary naczep różnią się znacząco w zależności od ich typu. Naczepa typu mega charakteryzuje się zwiększoną wysokością wewnętrzną, która może osiągać do 3 metrów. Naczepa mega ma długość 13,6 metra i szerokość 2,45 metra. Jest idealna do przewozu ładunków przestrzennych. Naczepy chłodnie mają specyficzne wymiary. Ich długość wewnętrzna to zazwyczaj 13,31-13,40 metra. Wysokość wewnętrzna wynosi 2,6-2,65 metra. Izolacja i agregat zmniejszają przestrzeń ładunkową. Naczepy firankowe i plandekowe mają elastyczne ściany boczne, co ułatwia załadunek i rozładunek. Ich standardowe wymiary to 13,6 metra długości i 2,75 metra wysokości wewnętrznej. Szczególnym typem jest naczepa wanna, której wymiary są dostosowane do materiałów sypkich. Naczepy wanna używane są do transportu piasku, żwiru czy zboża. Ich kształt przypomina wannę lub koryto, co ułatwia załadunek i rozładunek. Pojemność naczepy wanna może wynosić od 20 do 35 m3. Na przykład, typowa naczepa wanna na zboże może mieć około 28-30 m3.
Transport ponadgabarytowy
Standardowe wymiary pojazdów ciężarowych posiadają wyjątki. Transport ponadgabarytowy pozwala na większe gabaryty, jednak wymaga specjalnych zezwoleń. Ładunek może wystawać poza obrys pojazdu. Z tyłu może wystawać maksymalnie 2 metry. Z przodu dopuszcza się wystawanie do 0,5 metra. Z boku ładunek nie może przekraczać 23 cm z każdej strony. Całkowita szerokość wraz z ładunkiem nie może być większa niż 2,55 m. Wyjątkiem jest transport drewna długiego, gdzie ładunek może wystawać do 5 metrów z tyłu. Wymaga to użycia specjalistycznych przyczep kłonicowych. Zezwolenia wydają właściwe organy administracji drogowej.
Przyszłość transportu ciężarowego
Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
