Siła Dokręcenia Siodła w Ciągniku Siodłowym: Diagnostyka i Utrzymanie

Siodło i sworzeń królewski stanowią najważniejszy punkt styku w transporcie ciężkim. To połączenie przenosi ogromne siły osiowe i promieniowe podczas przyspieszania oraz hamowania, dlatego jego prawidłowe funkcjonowanie i brak luzów są kluczowe dla bezpieczeństwa. Wszelkie nieprawidłowości, takie jak nadmierny luz, mogą prowadzić do poważnych uszkodzeń i zagrożeń na drodze.

Rodzaje i funkcje siodeł

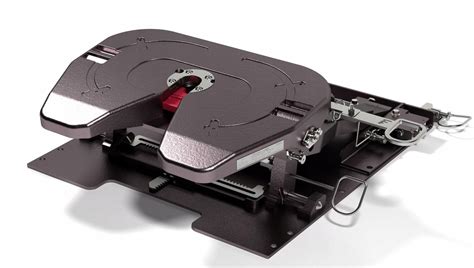

Na życzenie klientów oferowana jest możliwość montażu siodła podwójnej wysokości, na przykład Fontaine 3000 FFH, bezpośrednio u nich. Ta oferta skierowana jest do posiadaczy ciągników typu Mega oraz standardowych, którzy, korzystając z mechanizmu podnoszenia, chcą zaczepiać naczepy o standardowej wysokości. Siodło to, w pozycji podniesionej, zachowuje taką samą wytrzymałość jak w pozycji obniżonej, co oznacza, że oba typy naczep można ładować w taki sam sposób.

Podstawowa konserwacja siodła

Aby sprzęg siodłowy działał poprawnie, musi być regularnie czyszczony, smarowany i obsługiwany co najmniej raz na 15 000 km. Prawidłowe smarowanie zapobiega zatarciom i przedłuża żywotność elementu. Należy stosować wyłącznie smary wysokociśnieniowe (EP) z dodatkiem grafitu lub dwusiarczku molibdenu (MoS₂). Użycie niewłaściwego smaru jest absolutnie zabronione.

Diagnostyka problemów z siodłem

Wielu kierowców przyjmuje stukanie za normę przy starszych naczepach - to błąd. Nadmierny luz sworznia królewskiego powoduje uderzenia kinetyczne, które niszczą ramę pomocniczą ciągnika. Objawy uszkodzenia siodła można zauważyć już podczas jazdy i mogą one przyjmować różne postaci, niektóre kluczowe dla bezpiecznego uczestnictwa w ruchu drogowym.

Typowe objawy uszkodzenia siodła

• Nietypowe dźwięki podczas jazdy - mogą występować w szczególności na zakrętach oraz podczas ruszania i hamowania.
• Rozpinanie się siodła - skrajny przypadek, którego występowanie wykluczy z bezpiecznego udziału w ruchu drogowym. Konieczne jest wówczas jak najszybsze udanie się do serwisu.
• Nierównomierne zużywanie się opon - przez nierówny rozdział sił na siodle, opony mogą zużywać się w jednym miejscu szybciej.
• Problemy z zapinaniem siodła - częste problemy z zapięciem mogą świadczyć o jego uszkodzeniu.
• Luz w siodle - opóźnienie w starcie naczepy w porównaniu do ciągnika może oznaczać stworzenie się luzu. W niektórych przypadkach wystarczy je wówczas wyregulować, ale możliwa jest także konieczność wykonania naprawy.

Najczęstsze przyczyny awarii siodła

Wśród najczęstszych przyczyn awarii siodła wyróżnia się:

• Podwyższenie położenia sworznia królewskiego
• Nierówność płyty ślizgowej
• Uszkodzenie sworznia królewskiego
• Zdeformowanie zacisku
• Niepoprawnie wykonany serwis
• Uszkodzona sprężyna
• Wygięcie się dźwigni i/lub uchwytu
• Niepoprawne wypoziomowanie ciągnika
• Luz łożyska
• Luz mechanizmu blokującego

Powyższe usterki mogą prowadzić do problemów w działaniu siodła, wpływając bezpośrednio na bezpieczeństwo jazdy. Naprawa kilku z nich będzie bardzo prosta, ale w niektórych przypadkach konieczna może okazać się regeneracja.

Rozwiązywanie problemów z "kopaniem" i "szarpnięciami"

Problem z dziwnym kopaniem i szarpnięciami w tyle samochodu, szczególnie przy pokonywaniu dziur, przy skręcie i ruszaniu, często sugeruje możliwy luz na siodle lub innych elementach zawieszenia. Należy sprawdzić stan zawieszenia kabiny, tulejek, resorów oraz mocowania amortyzatorów. Często taki stuk na rondzie to luźne jarzmo, które nie zawsze jest widoczne gołym okiem, ale można je dokręcić. Jeśli problem występuje bez naczepy (choć dużo mniej) i nasila się pod górę przy załadowanym pojeździe, sugeruje to efekt podobny do luźnego siodła, z dwoma lub trzema uderzeniami/szarpnięciami jedno po drugim.

W takich przypadkach zaleca się:

• Wizytę na stacji diagnostycznej na szarpakach.
• Sprawdzenie półosi, przekładni planetarnej i mechanizmu różnicowego. Można to zrobić, podnosząc jedną stronę mostu, blokując wał napędowy i pokręcając podniesionym kołem. Czasem nawet na słuch można poznać luz.
• Sprawdzenie stanu wału napędowego i krzyżaków na wale, zwłaszcza jeśli stuka przy ruszaniu i odpuszczaniu gazu.

Wytarcie i luz siodła oraz sworznia królewskiego

W profesjonalnej diagnostyce nie ma miejsca na "oko". Precyzyjne pomiary są kluczowe. Sworzeń królewski 2" ma wymiar nominalny 50,8 mm. Maksymalne dopuszczalne wytarcie powierzchni ślizgowej płyty siodła to zazwyczaj 2 mm. Większość siodeł renomowanych producentów posiada mechanizm kasowania luzu. Jeśli jednak śruba regulacyjna została już dokręcona do oporu, a stukanie nie ustaje, oznacza to konieczność wymiany kompletu naprawczego (szczęka + podkładki). Napawanie sworznia królewskiego jest zabronione, ponieważ jest to element hartowany, a napawanie zmienia strukturę krystaliczną stali, co może doprowadzić do jego nagłego pęknięcia.

Regulacja i regeneracja siodła

Naprawę siodła można wykonać na dwa sposoby: przez prostą regulację lub kompleksową regenerację.

Regulacja siodła "krok po kroku"

Regulacja siodła to metoda pozwalająca na szybkie i łatwe, choć możliwie krótkotrwałe, przywrócenie sprawności i komfortu jazdy. Przeprowadza się ją w następujący sposób:

1. Sprawdź, czy występuje luz - jedna osoba startuje pojazdem, podczas gdy druga obserwuje ruch zamka siodła. Jeśli występuje opóźnienie, oznacza to powstanie luzu.
2. Rozepnij naczepę z pojazdu, aby został sam ciągnik siodłowy.
3. Po lewej stronie siodła znajduje się śruba regulująca, którą należy delikatnie wykręcać. Powinien wówczas zaciskać się zamek siodła. Jeśli tak się nie dzieje, to konieczna będzie regeneracja.

Jest to często stosowane rozwiązanie, jednak w niektórych przypadkach może być krótkotrwałe. Świadczy ono przede wszystkim, że siodło mogło ulec awarii, dlatego można to wykorzystać w celu dojechania w konkretne miejsce. W dłuższej perspektywie zaleca się wizytę w warsztacie.

Kiedy konieczna jest regeneracja siodła?

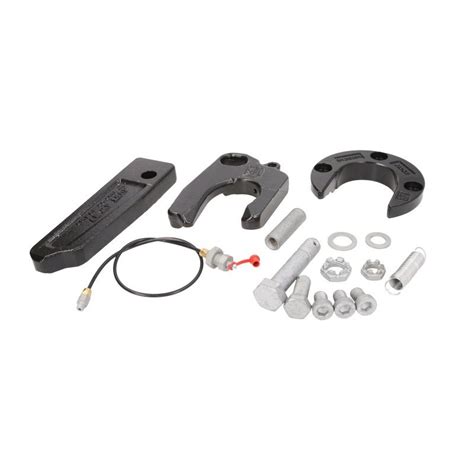

Regeneracja siodła to jego dokładne wyczyszczenie i wymiana wadliwych komponentów, w tym śrubek. Dzięki niej można znacznie wydłużyć żywotność elementu i na dłuższy czas przywrócić sprawne działanie. Proces regeneracji wymaga dokładności i uwagi. Polega on przede wszystkim na wyczyszczeniu podzespołu i wymianie w nim wszystkich wadliwych części oraz śrubek. W tym celu potrzebny będzie zestaw naprawczy. Zdecydowanie zaleca się zostawienie tego do wykonania warsztatowi naczep. W przypadku popełnienia błędu, np. niedokręcenia którejś śrubki, istnieje ryzyko rozpięcia siodła podczas jazdy, co może być katastrofalne w skutkach.

Szacunkowy koszt regeneracji siodła wynosi ok. 500-1000 zł, a czas naprawy w warsztacie to około 4-5 godzin.

Wpływ ustawienia siodła na prowadzenie pojazdu

Prawidłowe ustawienie siodła ma istotny wpływ na dynamikę jazdy zestawu. Przykładowo, oryginalne ustawienie siodła na trzecim oczku od kabiny, co skutkowało szarpaniem przód-tył, jednocześnie zapewniało stabilne prowadzenie naczepy "jak po sznurku". Jednak przestawienie siodła o cztery oczka do tyłu, tak aby znajdowało się na środku szyny regulacyjnej (sześć oczek wolnych z przodu i sześć z tyłu), może prowadzić do rzucania osią napędową na boki i mniej "sztywnego" prowadzenia naczepy, dając wrażenie, że zestaw ma się "złamać".

Zasada ustawiania siodła - bliżej kabiny czy bardziej do tyłu - zależy od wielu czynników, w tym od typu naczepy (np. krótka wanna wielton). Nie ma jednego uniwersalnego "złotego środka", a optymalne ustawienie często wymaga testów i dostosowania do konkretnego zestawu i warunków drogowych.
