Hydrauliczny Dźwig Samochodowy (HDS) – Kompleksowy Przewodnik

Hydrauliczny Dźwig Samochodowy (HDS), znany również jako żuraw przeładunkowy, to pojazd ciężarowy lub dostawczy wyposażony w zamontowany żuraw, który umożliwia samodzielny załadunek i rozładunek towarów. To niezwykle użyteczny sprzęt w logistyce, budownictwie, transporcie i wielu innych branżach, gdzie wymagany jest szybki załadunek lub rozładunek ciężkich ładunków. Dzięki HDS, transport i operacje załadunkowo-rozładunkowe mogą być wykonywane jednym pojazdem i jedną załogą, co znacząco usprawnia codzienną pracę przedsiębiorstw, minimalizując koszty i czas realizacji zadań logistycznych.

Czym jest HDS i jak działa?

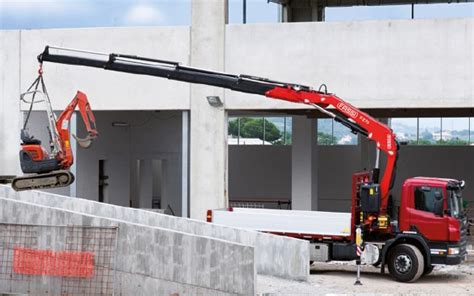

HDS to skrót od „Hydrauliczny Dźwig Samochodowy” lub żuraw przeładunkowy. Najczęściej montowany jest na ciężarówkach, co pozwala jednemu pojazdowi jednocześnie przewozić i obsługiwać ciężkie ładunki. Zasada działania HDS jest stosunkowo prosta i opiera się na zastosowaniu hydrauliki siłowej. Specjalna pompa hydrauliczna, napędzana silnikiem pojazdu, wytwarza ciśnienie, które jest kierowane do siłowników odpowiadających za ruchy ramienia i wysięgnika. W czasie pracy żuraw przeładunkowy wymaga unieruchomienia samochodu, dlatego operator wysuwa boczne podpory, które rozszerzają powierzchnię kontaktu z podłożem i zwiększają bezpieczeństwo całej operacji. Dzięki temu dźwig HDS może podnosić elementy o sporym gabarycie bez zaburzania stabilności pojazdu. Nowoczesne układy sterowania pozwalają operatorowi manewrować ramieniem z dużą płynnością, co ma znaczenie zwłaszcza podczas ustawiania ładunku na ograniczonej przestrzeni.

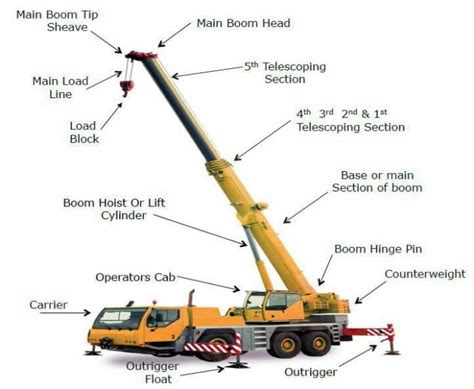

Elementy konstrukcyjne żurawia przeładunkowego

Żurawie przeładunkowe HDS są wytwarzane przez wiele różnych marek, dlatego są odmienne pod kątem zastosowanych w nich elementów konstrukcyjnych. Jednak znormalizowane elementy konstrukcji każdego żurawia przeładunkowego to:

• Komplet podpór - stabilizują urządzenie.
• Komplet podstawy - znajduje się u podstawy żurawia, jest to platforma, na której zamontowany jest cały HDS.
• Komplet kolumny - pionowy element żurawia osadzony na podstawie, który obraca się.
• Komplet wysięgnika - element regulowany, złożony z kilku segmentów, które można wysuwać, obracać i ustawiać pod różnymi kątami, do którego przyczepia się ładunek.

Zastosowanie i korzyści z wykorzystania HDS

Samochody z dźwigami hydraulicznymi służą przede wszystkim do przewozu towarów. Mogą one nie tylko dostarczyć ciężki ładunek z jednego miejsca w drugie, ale także dokonać załadunku i rozładunku. HDS jest w stanie unieść nawet 16 ton, co świadczy o ogromnych możliwościach tego sprzętu. Hydrauliczne dźwigi samochodowe wykorzystywane są przez zakłady produkcyjne i hurtownie z różnych branż, odgrywają też ważną rolę na placach budowy, gdzie szybko przeniosą palety z materiałami tam, gdzie będą potrzebne, także na wyższe kondygnacje budynku.

HDS-y transportują szeroki zakres ładunków, w tym:

• Materiały budowlane (m.in. palety z cegłami, bloczkami, dachówkami, drewnem).
• Wyposażenie i maszyny (m.in. generatory prądu, kontenery biurowe, agregaty, zbiorniki).
• Metalowe stelaże (m.in. konstrukcje stalowe, szalunki, elementy prefabrykowane).

Nie można również zapominać o tym, że HDS-y mogą wykorzystywać szeroką gamę zewnętrznych przystawek, dzięki którym zmienią się w koparkę zdolną do wykonania wykopu pod fundamenty albo ładowarkę z zamykaną łyżką do załadunku materiałów sypkich, a także chwytaki, widły, hak lub magnesy, dostosowując się do obsługi specyficznych ładunków.

Kluczowe zalety stosowania HDS

Wprowadzenie hydraulicznych dźwigów samochodowych do procesów transportowych niesie ze sobą szereg usprawnień:

1. Oszczędność czasu i kosztów: redukuje koszty związane z wynajmem osobnych urządzeń dźwigowych oraz skraca czas realizacji zleceń, gdyż jeden pojazd pełni funkcję zarówno środka transportu, jak i urządzenia dźwigowego.
2. Zwiększona samodzielność: klient nie musi organizować dodatkowego sprzętu na miejscu rozładunku - wystarczy dostęp do przestrzeni, w której można bezpiecznie manewrować ramieniem dźwigu.
3. Elastyczność: pozwala dotrzeć do miejsc o ograniczonym dostępie i sprawnie ustawić elementy w docelowej lokalizacji, co sprawdza się w sytuacjach, gdy standardowa dostawa nie pozwala bezpośrednio ustawić ładunku w miejscu docelowym.
4. Wydajność: samochód ciężarowy wyposażony w hydrauliczny dźwig pozwala na szybkie podnoszenie i ustawianie elementów, dzięki czemu proces dostawy staje się prostszy i bardziej efektywny.

Rodzaje i konfiguracje HDS

Na rynku można znaleźć kilka rodzajów HDS, które różnią się przede wszystkim lokalizacją montażu na pojeździe oraz specjalizacją zastosowań. Żurawie HDS nie posiadają oficjalnego, standaryzowanego podziału na rodzaje. Niemniej jednak, wielu producentów wprowadza własne kategorie, grupy lub klasyfikacje w celu zorganizowania swojego asortymentu. Do najczęściej spotykanych typów należą:

• HDS montowane za kabiną - najbardziej uniwersalne, pozwalają obsłużyć ładunki bezpośrednio za pojazdem oraz po bokach.
• Żurawie specjalistyczne - wyposażone w dodatkowe osprzęty jak chwytaki, widły, hak lub magnesy, dzięki czemu nadają się do obsługi specyficznych ładunków.

Budowa żurawi HDS może się różnić w zależności od wielu czynników, w tym od swoich parametrów, takich jak udźwig, zasięg czy sposób montażu. W zależności od modelu i typu wysięgnika, urządzenia te mogą osiągać zasięg nawet kilkunastu metrów oraz unosić przedmioty ważące kilka ton. Możliwość regulacji długości ramienia pozwala na manewrowanie ładunkiem nawet w trudno dostępnych lokalizacjach, takich jak wąskie ulice, podwórza czy place budowy.

Ciągniki siodłowe z HDS

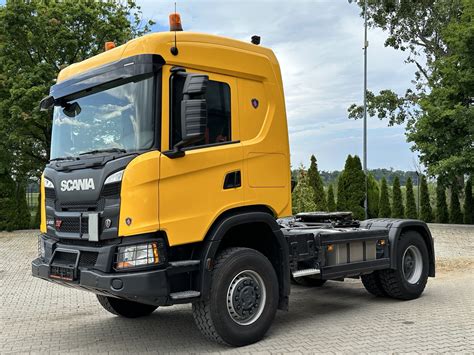

Częstym zastosowaniem HDS jest montaż na ciągnikach siodłowych, co pozwala na transport ciężkich ładunków na naczepach i ich samodzielny załadunek/rozładunek. Przykładem jest czteroosiowy ciągnik siodłowy Scania G450 LB8x2*6HNB, wyposażony w jedną oś napędową i 450-konny silnik Euro 6. Ciekawostką w tego typu konfiguracjach jest często nisko umieszczone siodło (np. na wysokości zaledwie 115 cm) oraz duże koła, co jest zasługą wyjątkowo niskiej ramy pomocniczej pod dźwig, często opracowywanej bezpośrednio we współpracy z producentem ciężarówki. Fabryczny tłumik układu wydechowego, zachowujący kompaktowe rozmiary, również ułatwia konfigurację pojazdu z dwoma przednimi osiami i specjalistyczną zabudową.

Wymagane kwalifikacje i przepisy UDT

Eksploatacja hydraulicznych dźwigów samochodowych w Polsce jest ściśle regulowana przepisami Urzędu Dozoru Technicznego (UDT). Obowiązek posiadania stosownych kwalifikacji określa ustawa z dnia 21 grudnia 2000 r. Zgodnie z obowiązującymi przepisami żurawie HDS podlegają pod Urząd Dozoru Technicznego (UDT).

Aby uzyskać uprawnienia na tego typu żuraw, należy być pełnoletnim oraz posiadać prawo jazdy kategorii B (lub C, w zależności od masy pojazdu) i zaświadczenie lekarskie o braku przeciwwskazań zdrowotnych do wykonywania pracy operatora. Trzeba jeszcze przejść specjalne badania lekarskie, a potem odbyć kurs i zdać egzamin. Osoba, która ukończyła kurs z wynikiem pozytywnym i zdała egzamin państwowy przed komisją UDT, otrzymuje zaświadczenie kwalifikacyjne Urzędu Dozoru Technicznego uprawniające do obsługi maszyn w kategorii IIŻ (tzw. żurawie przenośne).

Dźwignice to urządzenia przeznaczone do załadunku i rozładunku materiałów, do których zalicza się między innymi żurawie, w tym żurawie typu HDS. Zastosowanie HDS w firmie nie musi być skomplikowane, jeśli odpowiednio dobierze się rodzaj żurawia, przestrzega przepisów UDT i dba o regularne przeglądy techniczne.

Wiodący producenci żurawi HDS

Na rynku działa wielu renomowanych producentów żurawi HDS, znanych z wysokiej jakości sprzętu i innowacyjnych rozwiązań. Do wiodących przedsiębiorstw należą:

• Hiab - szwedzkie przedsiębiorstwo założone w 1944 roku. Światowy lider w produkcji oraz wynalazca żurawi przeładunkowych (HDS).
• Palfinger - austriackie międzynarodowe przedsiębiorstwo założone w 1932 roku, aktualnie posiadające swoje spółki w 32 krajach.
• HMF - duńska firma zajmująca się w głównej mierze produkcją żurawi HDS.
• Fassi - włoski producent wszelkiego rodzaju dźwigów hydraulicznych. Przedsiębiorstwo produkuje rocznie około 12 000 dźwigów.
