Deska rozdzielcza z diodami w ciągniku T-25: Opis i schematy instalacji elektrycznej

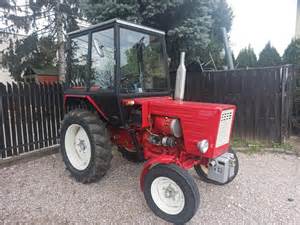

Ciągnik Władimirec T-25, znany również jako "traktor 25" lub "władimir traktor", to lekka i prosta maszyna rolnicza, zaprojektowana z myślą o mniejszych gospodarstwach. Pomimo swojej prostoty, posiada on złożoną instalację elektryczną, której zrozumienie jest kluczowe dla prawidłowej eksploatacji i diagnozowania ewentualnych usterek. W tym artykule skupimy się na opisie deski rozdzielczej z diodami oraz szczegółowych schematach instalacji elektrycznej, ze szczególnym uwzględnieniem kluczowych podzespołów.

Warto zaznaczyć, że oznaczenia i symbole poszczególnych modeli ciągników T-25, T-25A, T-25A1, T-25A2, T-25A3 bywały nieuporządkowane. Różnice między nimi często dotyczyły kabin, sposobu zmiany kierunku ruchu (nawrotnik/rewers), rozmiaru kół czy wyposażenia dodatkowego, takiego jak przednie obciążniki czy kabina. W latach produkcji wprowadzano liczne zmiany konstrukcyjne, co skutkowało różnicami nawet między ciągnikami z tego samego rocznika. Dotyczyło to m.in. konstrukcji błotników, rozmieszczenia akumulatorów, układu prostownikowo-regulacyjnego czy nawet skrzyni biegów, której istniały co najmniej cztery warianty.

Modernizacje i ewolucja modelu T-25

Historia ciągnika T-25 jest naznaczona kilkoma modernizacjami. W 1973 roku wprowadzono nazwę T-25A po gruntownej modernizacji. Kolejne zmiany miały miejsce w latach 1977-1979, kiedy to m.in. zmieniono skrzynię biegów, zastępując dwie dźwignie zmiany biegów jedną. Okres od 1980 do 1990 roku to czas wielokrotnych zmian konstrukcyjnych w podzespołach, obejmujących m.in. sterowanie skrzynią biegów (powrót do dwóch dźwigni), zmiany przełożeń, a także modyfikacje alternatora i instalacji elektrycznej.

Zaprojektowano również wersję z podnośnikiem z regulacją automatyczną jako wyposażenie opcjonalne. W Polsce ciągnik ten był importowany i cieszył się popularnością ze względu na korzystniejszą cenę i dostępność w porównaniu do krajowego Ursusa C-330. Wersje eksportowe często posiadały inny układ filtrów paliwa oraz reflektory.

Po roku 1990 historia ciągnika jest mniej znana. Zaprojektowano model T-30 z przednim napędem. Wprowadzono świece żarowe w głowicy (zamiast podgrzewacza w kolektorze ssącym), zmieniono głowice, tłoki, pompę wtryskową i sposób jej montażu. Później zastosowano silnik D-120 z pełnoprzepływowym filtrem oleju. W Polsce znany był pod marką Leda.

Od 1994 roku produkcję wznowiono w Charkowie pod nazwą HTZ-2511, a także w wariancie z mocniejszym silnikiem Deutz jako HTZ-3510. Do 2002 roku produkowano go we Włodzimierzu pod nazwą VTZ, a następnie jako Agromasz, jako następca modelu T-30.

Konstrukcja i podstawowe podzespoły

Konstrukcja ciągnika oparta jest na wcześniejszym modelu DT-20. Sercem maszyny jest dwucylindrowy silnik D-21 chłodzony powietrzem, z bezpośrednim wtryskiem paliwa. Charakteryzuje się on niskim zużyciem paliwa i łatwą obsługą. Częściowo jest zunifikowany z silnikiem D-144 ciągnika T-40.

Zastosowano jednotarczowe sprzęgło suche, które często jest krytykowane za brak drugiego stopnia WOM (wał odbioru mocy). Pomiędzy sprzęgłem a skrzynią biegów znajduje się korpus przedłużający z łącznikiem wałów.

Skrzynia biegów i napęd

Skrzynia biegów w T-25 posiada nowatorskie rozwiązanie w postaci wałów ułożonych poprzecznie. Napęd z silnika trafia na mechanizm nawrotu (przekładnia kątowa), następnie przez trzybiegową przekładnię, a poprzez dwubiegowy reduktor trafia na mechanizm różnicowy. Dodatkowa przekładnia redukcyjna, napędzana z wału wejściowego skrzyni biegów, pozwala na uzyskanie czwartego biegu zredukowanego (pełzającego) wyłącznie do przodu.

Napęd na tylne koła przekazywany jest przez zwolnice portalowe, które można obracać, umożliwiając zmianę prześwitu w trzech położeniach. Przednia oś o przekroju okrągłym również pozwala na zmianę rozstawu kół i prześwitu.

Hamulce są typu taśmowego, sterowane mechanicznie. Ciągnik fabrycznie nie był przystosowany do instalacji pneumatycznej.

Układ zawieszenia i zaczep

Ciągnik wyposażony jest w trzypunktowy układ zawieszenia kategorii 2 wg ISO. Krzyżowy układ odciągów jest uważany za niewygodny i często jest przerabiany na odciągi boczne.

Różnice wynikające z odmiennych standardów pomiędzy ZSRR a Polską sprawiły, że ciągnik ten nie był fabrycznie przystosowany do ciągnięcia przyczepy.

Instalacja elektryczna i deska rozdzielcza

Instalacja elektryczna ciągnika T-25, choć oparta na prostych rozwiązaniach, może sprawiać problemy ze względu na wiek maszyny i potencjalne przeróbki. Schemat instalacji jest nieocenioną pomocą w diagnozowaniu usterek.

Kluczowe elementy instalacji

Podstawowe komponenty instalacji elektrycznej w T-25 to:

• Akumulator: Zapewnia zasilanie początkowe i podczas postoju.
• Alternator: Odpowiedzialny za ładowanie akumulatora podczas pracy silnika. W starszych wersjach stosowano prądnicę.
• Rozrusznik: Uruchamia silnik spalinowy.
• Stacyjka: Służy do uruchamiania i wyłączania silnika oraz sterowania poszczególnymi obwodami.
• Przekaźnik rozrusznika: Kluczowy element zabezpieczający stacyjkę przed przeciążeniem prądowym.
• Bezpieczniki: Chronią obwody przed zwarciami i przeciążeniami.
• Okablowanie: Sieć przewodów łączących poszczególne elementy.
• Oświetlenie: Lampy przednie i tylne, kierunkowskazy, światła stop.
• Wskaźniki na desce rozdzielczej: Amperomierz, wskaźnik poziomu paliwa (nie we wszystkich wersjach), kontrolki sygnalizacyjne.
• Klakson.

Deska rozdzielcza i kontrolki

Deska rozdzielcza ciągnika T-25 pełni funkcję centrum informacyjnego dla operatora. Znajdują się na niej wskaźniki oraz lampki kontrolne, które sygnalizują stan pracy poszczególnych układów.

W miejscu oznaczonym literą "A" na niektórych schematach znajduje się miejsce na wskaźnik poziomu paliwa. Nie wszystkie modele były w niego wyposażone; wymagało to zastosowania specjalnego zbiornika paliwa z otworem na pływak oraz samego pływaka i zegara.

W miejscach oznaczonych literami "B" znajdują się lampki kontrolne:

• B1 (zielona): Sygnalizuje włączenie kierunkowskazu. Często jedna z nich może migać przy włączaniu kierunkowskazu.
• Druga lampka zielona/niebieska: Może sygnalizować włączenie świateł drogowych.
• Czerwona lampka (pierwsza): Jest to kluczowa kontrolka ładowania akumulatora. Powinna świecić się po przekręceniu kluczyka w pozycję "zapłon" i gasnąć po uruchomieniu silnika, gdy alternator zacznie ładować. Jej ciągłe świecenie lub miganie po uruchomieniu silnika świadczy o problemach z ładowaniem.
• Druga czerwona lampka: Sygnalizuje działanie świecy żarowej. Świeci się w trakcie podgrzewania świecy żarowej, ułatwiając rozruch zimnego silnika.

Warto zauważyć, że w niektórych przypadkach lampka sygnalizująca ładowanie mogła być nieprawidłowo podłączona lub uszkodzona, co prowadziło do nieprawidłowego działania całego systemu.

Przekaźnik rozrusznika

Przekaźnik rozrusznika w ciągniku T-25 jest elementem wykonawczym, który odgrywa kluczową rolę w bezpiecznym uruchomieniu silnika. Działa on jako pośrednik między stacyjką a rozrusznikiem. Stacyjka, mimo że steruje rozrusznikiem, nie jest w stanie samodzielnie przenieść dużego prądu wymaganego do jego pracy. Przekaźnik, dzięki zastosowaniu elektromagnesu, pozwala na użycie niewielkiego prądu ze stacyjki do włączenia obwodu o wysokim natężeniu prądu, który zasila rozrusznik.

Jak działa przekaźnik rozrusznika:

1. Po przekręceniu kluczyka w stacyjce w pozycję "rozruch" (pozycja 50), niewielki prąd płynie do cewki elektromagnesu w przekaźniku.
2. Aktywacja cewki tworzy pole magnetyczne, które przyciąga wewnętrzne styki przekaźnika.
3. Zwarcie styków pozwala na przepływ dużego prądu z akumulatora bezpośrednio do rozrusznika.
4. Jednocześnie, ruch rdzenia elektromagnesu aktywuje mechanizm bendixa, który zazębia się z kołem zamachowym silnika.
5. Po uruchomieniu silnika i zwolnieniu kluczyka, prąd do cewki przekaźnika zostaje przerwany, elektromagnes traci siłę, styki się rozwierają, a bendix odsuwa się od koła zamachowego.

Najczęstsze usterki przekaźnika rozrusznika obejmują uszkodzenie cewki (przerwa lub zwarcie), zużycie styków, uszkodzenia mechaniczne obudowy lub korozję styków. Charakterystyczne "pstrykanie" przekaźnika przy próbie uruchomienia jest często sygnałem problemów z tym elementem.

Układ świecy żarowej

Układ świecy żarowej ma na celu podgrzanie powietrza w komorze spalania przed rozruchem zimnego silnika. W starszych wersjach ciągnika T-25 zastosowano podgrzewacz w kolektorze ssącym, natomiast w późniejszych modelach wprowadzono świece żarowe umieszczone w głowicy.

Układ ten zazwyczaj działa w dwóch etapach, sterowany przez stacyjkę:

1. Etap 1 (grzanie wstępne): Po przekręceniu kluczyka w pozycję "grzanie świecy", prąd płynie przez opornik rozruchowy do świecy żarowej. Opornik ogranicza prąd, zapobiegając zbyt szybkiemu nagrzewaniu się świecy i chroniąc ją przed uszkodzeniem. Świeca rozgrzewa się do odpowiedniej temperatury. Kontrolka świecy żarowej świeci się w tym czasie.
2. Etap 2 (rozruch): Po przekręceniu kluczyka w pozycję "zapłon" lub "rozruch", styki w stacyjce przełączają obwód. Świeca żarowa jest teraz zasilana pełnym napięciem, bez pośrednictwa opornika, co zapewnia jej maksymalną sprawność podczas pracy rozrusznika i rozgrzewania zasysanego powietrza. Kontrolka świecy żarowej zazwyczaj gaśnie w tym momencie.

Opornik rozruchowy jest niezbędny, aby zapobiec uszkodzeniu świecy żarowej przez zbyt wysoki prąd oraz chronić styki w stacyjce przed przegrzaniem.

Alternator i ładowanie

W większości modeli T-25 stosowano alternatory samowzbudne. Pod pokrywą alternatora znajduje się zazwyczaj układ prostowniczy (mostek Gretza), ale regulator napięcia może być zewnętrzny lub zintegrowany z alternatorem.

W starszych wersjach alternatora (np. Г466 370 14V 700W) z pięcioma wyprowadzeniami, brak regulatora wewnątrz oznacza konieczność zastosowania zewnętrznego regulatora napięcia (oznaczenie na oryginalnym regulatorze: σΠB 23_50). Środkowy zacisk (oznaczony jako "d" po rosyjsku) służy do podłączenia kontrolki ładowania.

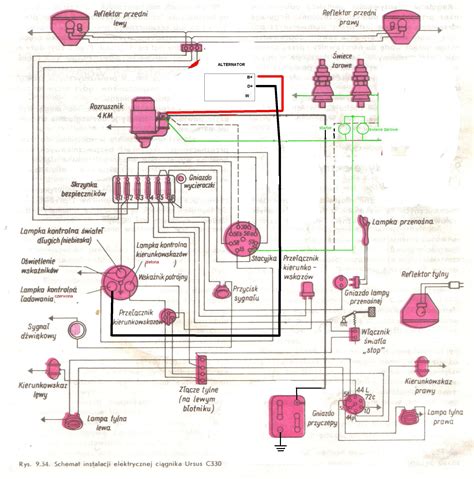

Podłączenie alternatora z zewnętrznym regulatorem:

• Przewód od kontrolki ładowania podłącza się do regulatora w miejsce D+(15) i jednocześnie z tego miejsca podłącza się drugi przewód do alternatora pod śrubkę "D".
• Po włączeniu zapłonu, przez kontrolkę ładowania płynie prąd do uzwojenia wzbudzenia alternatora, powodując jego namagnesowanie. Kontrolka świeci się.
• Po uruchomieniu silnika i osiągnięciu odpowiednich obrotów, alternator zaczyna wytwarzać napięcie, które również płynie do kontrolki ładowania. Ponieważ po obu stronach kontrolki pojawia się potencjał dodatni, prąd przez nią nie płynie i kontrolka gaśnie.

Jeśli kontrolka ładowania świeci się stale, może to oznaczać uszkodzone diody wzbudzenia, uszkodzony regulator napięcia, lub problem z połączeniem między diodami a regulatorem.

Diody wzbudzenia to małe diody prostownicze (np. 1A, symbol 1N4007), które można zakupić w sklepach elektronicznych. Wymiana uszkodzonych diod jest zazwyczaj prosta.

W nowszych wersjach alternatorów regulator napięcia jest zintegrowany, a alternator posiada zazwyczaj dwa wyprowadzenia.

W przypadku problemów z ładowaniem, należy sprawdzić stan akumulatora, połączenia elektryczne (klemy, przewody masowe), stan samego alternatora (diody, uzwojenia) oraz regulatora napięcia.

Stacyjka i jej oznaczenia

Stacyjka w ciągniku T-25 jest centrum sterowania instalacją elektryczną. Poprawne zrozumienie oznaczeń na jej bolcach jest kluczowe:

• 30 (lub B): Stałe zasilanie z akumulatora (+). Zapewnia zasilanie nawet po wyjęciu kluczyka.
• 15 (lub IGN): Zasilanie po przekręceniu kluczyka w pozycję "zapłon". Zasila obwody działające tylko po włączeniu zapłonu (np. wskaźniki, światła).
• 50: Obwód odpowiedzialny za uruchomienie rozrusznika. Napięcie pojawia się na tym bolcu tylko w momencie próby uruchomienia silnika.

Dodatkowe oznaczenia mogą dotyczyć świateł pozycyjnych czy innych funkcji w zależności od modelu.

Mechanizm blokady w stacyjce

Mechanizm blokady w stacyjce zapobiega uruchomieniu rozrusznika, gdy ciągnik jest na biegu. Działa on w powiązaniu z włącznikiem blokady, który jest powiązany z dźwignią zmiany biegów lub rewersem.

• Gdy dźwignia jest w pozycji neutralnej, włącznik zamyka obwód rozrusznika, umożliwiając jego uruchomienie.
• Gdy dźwignia nie jest w pozycji neutralnej, obwód rozrusznika jest przerwany, co zapobiega przypadkowemu ruszeniu maszyny na biegu.

Awaria tego mechanizmu może prowadzić do niemożności uruchomienia ciągnika lub uruchomienia go na biegu, co stanowi poważne zagrożenie.

Sprawdzanie sprawności stacyjki

Aby sprawdzić sprawność stacyjki, należy użyć woltomierza:

• Pin 15 (zapłon): Po przekręceniu kluczyka do pozycji zapłonu, woltomierz powinien wskazać obecność napięcia.
• Pin 50 (rozrusznik): Napięcie powinno pojawić się w momencie próby uruchomienia silnika.

Przed pomiarami należy odłączyć akumulator.

Najczęstsze problemy i diagnostyka

Ciągnik T-25, ze względu na swoją konstrukcję i wiek, jest podatny na pewne typowe problemy, w tym te związane z instalacją elektryczną.

Problemy z rozruchem

Trudności z uruchomieniem silnika mogą wynikać z:

• Słabego akumulatora: Niewystarczająca moc do zakręcenia rozrusznikiem.
• Zanieczyszczonych lub niedokręconych klem akumulatora: Zwiększony opór elektryczny.
• Uszkodzonego okablowania: Przerwy, uszkodzona izolacja, zbyt duży opór przewodów.
• Zwarcia w instalacji elektrycznej: Gwałtowne spadki napięcia.
• Awarii przekaźnika rozrusznika: Nieprawidłowe przekazywanie prądu.
• Wyeksploatowanych szczotek rozrusznika: Ograniczony przepływ prądu.
• Niesprawnej stacyjki.

Objawem niskiego napięcia w obwodzie rozrusznika jest powolne kręcenie rozrusznika lub jego brak reakcji.

Problemy z oświetleniem i kontrolkami

Słabnące światła, niedziałające lampy tylne, czy nieprawidłowo działające kierunkowskazy mogą być spowodowane:

• Przepalonymi bezpiecznikami: Wskazuje na zwarcie lub przeciążenie w obwodzie.
• Uszkodzonymi przewodami: Przetarcia, przerwy, złe połączenia (np. przy gnieździe przyczepy).
• Niesprawnymi wyłącznikami lub przełącznikami.
• Problemami z masą: Luźne lub skorodowane połączenie masy.

Świecąca się kontrolka ładowania, jak wspomniano wcześniej, jest sygnałem problemów z układem ładowania (alternator, regulator, diody).

Migotanie kontrolki ładowania i wskazówki amperomierza

Migotanie kontrolki ładowania i skakanie wskazówki amperomierza może świadczyć o:

• Przebiciu jednej z diod alternatora.
• Luźnych połączeniach w obwodzie ładowania.
• Uszkodzeniu regulatora napięcia.

Wymaga to szczegółowej diagnostyki przy użyciu miernika.

Modernizacja instalacji elektrycznej

Modernizacja instalacji elektrycznej może znacząco poprawić niezawodność i funkcjonalność ciągnika:

• Wymiana przewodów na nowe o odpowiednim przekroju.
• Instalacja dodatkowych bezpieczników dla ochrony obwodów.
• Wymiana żarówek na diody LED dla lepszego oświetlenia i niższego zużycia energii.
• Montaż dodatkowych gniazd zasilających (np. do przyczepy).
• Wymiana alternatora na model o większej wydajności.
• Montaż dodatkowych wskaźników na desce rozdzielczej (np. temperatura oleju, ciśnienie oleju).
• Wymiana stacyjki w przypadku problemów z uruchomieniem.

Podczas modernizacji kluczowa jest precyzja, stosowanie wysokiej jakości złączek i konektorów oraz dokładne oznaczanie przewodów. Niezbędny jest schemat instalacji elektrycznej.
