Kompleksowa Diagnostyka i Rozwiązanie Problemów z Kierunkowskazami w Ursusie C-330/C-330M

Problemy z działaniem kierunkowskazów i świateł awaryjnych w ciągnikach Ursus C-330 i C-330M są dość powszechne, a ich diagnostyka może być wyzwaniem. Ze względu na prostotę instalacji elektrycznej w tych pojazdach, większość usterek można zlokalizować, systematycznie sprawdzając poszczególne elementy. Poniżej przedstawiamy szczegółowy przewodnik, który pomoże w zdiagnozowaniu i naprawie najczęstszych przyczyn niedziałających kierunkowskazów, nawet jeśli światła awaryjne funkcjonują poprawnie.

Wstępna Diagnostyka i Podstawowe Sprawdzenia

Pierwsze kroki w diagnostyce powinny koncentrować się na sprawdzeniu podstawowych elementów instalacji elektrycznej. Często problem leży w najprostszych miejscach.

Bezpieczniki i Zasilanie

• W pierwszej kolejności należy sprawdzić, czy bezpieczniki są sprawne. Możliwe, że bezpiecznik jest spalony. Użytkownik forum zgłosił, że po wymianie bezpieczników jeden kierunkowskaz działał, ale po pewnym czasie przestał, co może sugerować głębszy problem lub ponowne przepalenie bezpiecznika.
• Należy upewnić się, że jest zasilanie. Ze stacyjki zacisk 54, przewód prowadzi do skrzyneczki z bezpiecznikami, a następnie do przerywacza kierunkowskazów do zacisku „+”. Należy sprawdzić, dokąd dochodzi prąd, stosując próbówkę.

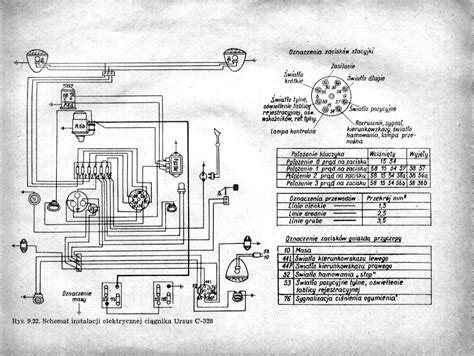

• W przypadku ciągnika Ursus C-328 zgłaszano problem, że po podłączeniu przerywacza kierunkowskazów bezpiecznik od światła stop się spala, a kierunkowskazy nadal nie działają. Jest to ewidentny objaw zwarcia lub błędnego podłączenia. Bez przerywacza stop także nie działał. Bezpieczniki stop i kierunków są zazwyczaj niezależne od siebie.

Przerywacz Kierunkowskazów

• Przerywacz to często podejrzewany element. Możesz go sprawdzić w prosty sposób, po prostu go omijając. Jeżeli po złączeniu przewodów żarówki zaczną świecić, przerywacz jest uszkodzony i wymaga wymiany.
• Jeśli po włączeniu lewego kierunkowskazu kontrolka świeci przez cały czas, a po włączeniu prawego słychać w przerywaczu pyknięcie, ale światła w ogóle nie świecą, a wymiana przerywacza na nowy nic nie zmienia, problem leży gdzie indziej.
• W przypadku przerywacza z trzema wyjściami (P, L, +) ważne jest prawidłowe podłączenie. Do jednej końcówki podłączany jest plus ze stacyjki (styk, gdzie napięcie pojawia się po włączeniu kluczyka). Z drugiej końcówki idzie przewód na przełącznik kierunkowskazów. Środkowe wyjście, często oznaczone jako P, służy do podłączenia kontrolki kierunkowskazów, która powinna być podłączona równolegle do przełącznika, a nie do masy.

Stan Okablowania i Połączeń

• „Z tej plątaniny kabli nic nie wynika, zacznij od najprostszych rzeczy, idź za porządkiem, sprawdzaj, dokąd dochodzi prąd.” - to kluczowa zasada. W Ursusie C-330 instalacja jest prosta, ale kable są na wierzchu, co zwiększa ryzyko ich uszkodzenia.
• Możliwe, że kable są przerwane. Może występować brak masy na kierunkowskazach lub spalone żarówki. Najczęściej jednak to błąd w przewodach.
• Należy sprawdzić wszystkie miejsca, w których instalacja była łączona na konektory, czy któreś połączenie się nie rozłączyło i czy kabelek nie styka się z innym konektorem.
• Z prawej strony przełącznika idzie przewód na prawy kierunek, z lewej na lewy. Plus w oryginale to niebieski, L (na przełącznik) to żółty. Kontrolki nie dopina się do P, ale między stronę lewą a prawą.
• W tylnych lampach często brakuje masy.

Szczegółowe Problemy i Typowe Usterki

Po wyeliminowaniu podstawowych przyczyn, warto przyjrzeć się bardziej złożonym problemom, które mogą powodować niedziałanie kierunkowskazów.

Włącznik Świateł Awaryjnych

• W tych pojazdach zdarza się wadliwe łączenie wewnątrz włącznika świateł awaryjnych. Chwilowo może pomóc poruszanie tymże przełącznikiem.
• W sytuacji, gdy awaryjne w C-330 działają, a kierunki nie, może to wynikać z budowy przełącznika awaryjnych. Do tego przełącznika idą dwa plusy: jeden stały (do awaryjnych) i drugi po stacyjce (do kierunków). Zdarza się, że w nowym przełączniku blaszka nie styka i nie łączy kierunków. Rozbierając przełącznik awaryjnych i analizując jego styki, często wystarczy przygiąć blaszkę odpowiedzialną za kierunki, aby wszystko zaczęło działać.
• Użytkownik zgłosił wymianę guzika od awaryjnych na nowy, co sprawiło, że awaryjne zaczęły działać, ale kierunkowskazy nadal nie. To ponownie wskazuje na problem w obwodzie kierunkowskazów, np. w samym przełączniku kierunkowskazów lub jego połączeniach.

Problemy po Rozpołowieniu Ciągnika

• Jeśli problem z kierunkowskazami (i awaryjnymi) pojawił się po rozpołowieniu Ursusa C-330M (między skrzynią przekładniową a silnikiem) i ponownym złożeniu, należy bardzo dokładnie sprawdzić wszystkie połączenia. Można podejrzewać, że podczas prac źle zadziało się przy skrzynce bezpieczników.
• Użytkownik zgłaszał, że przerywnik jest elektryczny na 6 pinów. Taki typ przerywacza może być przyczyną problemu, zwłaszcza jeśli jest źle podłączony.

Gniazdo Przyczepy

• Niekiedy przyczyną dziwnych problemów elektrycznych jest gniazdo do którego przyłącza się przewód oświetlenia przyczepy. Tam również mogą dziać się zwarcia lub inne nieprawidłowości. Warto je dokładnie sprawdzić, zwłaszcza jeśli inne metody diagnostyki nie przyniosły rezultatu.

Wskazówki Diagnostyczne

Skuteczna naprawa instalacji elektrycznej wymaga systematycznego podejścia i cierpliwości.

Sprawdzenie ze Schematem Elektrycznym

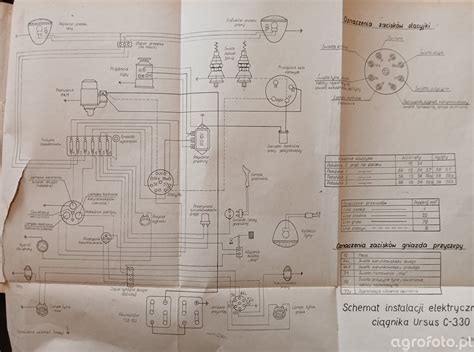

• „Ze schematem w ręku i żarówką można w ciągu kilku chwil odnaleźć miejsce usterki.” To podstawowe narzędzie każdego, kto mierzy się z elektryką. Należy przejrzeć instalację zgodnie ze schematem elektrycznym.
• Upewnij się, że schemat odpowiada Twojej wersji instalacji, ponieważ mogły być wprowadzone modyfikacje.

Metoda Prób i Błędów

• Jeśli schemat nie pomaga, pozostaje metoda prób i błędów. Odłącz wszystkie elementy obwodu, a następnie podłączaj je po kolei, sprawdzając, czy działają i czy nie powodują przepalenia bezpieczników.
• Jeżeli bezpiecznik przepala się po założeniu przerywacza bez włączenia kierunku, możesz mieć zwarcie w przełączniku (choć jest plastikowy). Jeżeli po włączeniu którejkolwiek strony kierunku bezpiecznik się przepala, to w lampie masz zwarcie.
• Należy także sprawdzić, czy lampka kontrolna kierunków, podłączona równolegle do przełącznika, nie ma zwarcia.

Naprawa instalacji elektrycznej na odległość jest jak "wróżenie z fusów", ale dzięki systematycznemu podejściu i cierpliwości, większość użytkowników jest w stanie samodzielnie zlokalizować i usunąć usterkę. Jeśli jednak powyższe rady nie pomogą lub instalacja jest w bardzo złym stanie ("jakiś koszmar"), warto rozważyć pomoc dobrego elektryka specjalizującego się w motoryzacji.
