Zrozumienie działania i schematu podłączenia stacyjki w ciągniku Ursus C-330 jest kluczowe dla prawidłowego funkcjonowania układu elektrycznego maszyny. Choć często poszukuje się alternatywnych rozwiązań, jak np. montaż stacyjki od C-330 w innym pojeździe (np. Motorynce), znajomość oryginalnego układu jest niezbędna do właściwej adaptacji lub naprawy. Poniższa analiza szczegółowo omawia połączenia stacyjki, jej funkcje w różnych położeniach kluczyka oraz związane z tym aspekty instalacji elektrycznej Ursusa C-330.
Podstawowe funkcje i schemat połączeń stacyjki Ursus C-330

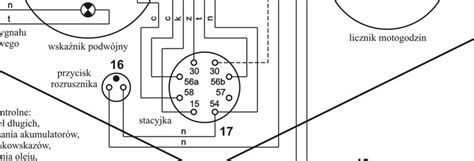

Stacyjka w Ursusie C-330 pełni wiele funkcji, sterując zapłonem, oświetleniem oraz innymi obwodami. Posiada ona kilka kluczowych styków, których zrozumienie jest fundamentalne. Na przedstawionym schemacie elektrycznym deski rozdzielczej C-330, stacyjka znajduje się pośrodku.
- Styk 30: Jest to zasilanie stałe, bezpośrednio z akumulatora.
- Położenie 0 (z wciśniętym kluczykiem): W tym położeniu Motorynka gasła (prąd szedł na masę), co odpowiada funkcji odcinania zapłonu lub wyłączania wszystkich obwodów.
- Położenie 1: W tej pozycji zapłon jest włączony. W stacyjce Ursusa C-330 po wciśnięciu kluczyka łączą się piny 15 i 54.
- Położenie 2: W tym położeniu światła są włączone, a pojazd może pracować. Następują zmiany połączeń między pinami 15, 54, 56a, 56b, 57 i 58.
- Położenie 3: W oryginalnej konfiguracji może nic się nie dziać, lub może to być pozycja rozruchu w niektórych wariantach.
Oznaczenia literowe przy przewodach na schemacie odpowiadają standardowym kodom kolorów i funkcji, jednak nie każda instalacja jest tak wykonana, że kolory są zgodne ze schematem. Przykładowo, 57 na schemacie może oznaczać pozycyjne przód, choć w niektórych implementacjach pin 57 nie jest podpięty do niczego lub był używany do świateł pozycyjnych tylko w przednich lampach (np. w starszych modelach typu 40). Styk stacyjki 57 był potrzebny, gdy światła pozycyjne były tylko w przednich lampach, a po włączeniu mijania nie były potrzebne.
Włącznik podgrzewania świec i rozruchu ("hebel")
W trzydziestce znajduje się również włącznik podgrzewania świec i odpalania, często nazywany "heblem". Są tam trzy styki oraz pod spodem krzywa wajcha, którą można kręcić na dwie pozycje.
- Na pierwszej pozycji podgrzewane są świece.
- Na drugiej pozycji świece są nadal podgrzewane i załącza się rozrusznik. Taka konfiguracja, gdzie na pierwszej pozycji podgrzewane są świece, a na drugiej podgrzewa ciągle świece i załącza się rozrusznik, działa u wielu użytkowników przez lata.
Należy zwrócić uwagę, że niektóre wersje tego włącznika mają tylko 3 styki, podczas gdy w innych pojazdach (np. w Zetorze) oryginalnie były 4 styki. Wynika z tego, że te z C-330 mogły być przeznaczone tylko do grzania świec, a rozrusznik był uruchamiany np. osobnym przyciskiem.
Kwestia biegunowości i podłączenia alternatora w C-330
Instalacja elektryczna w starszych modelach Ursusa C-330 standardowo wykorzystywała prądnicę, gdzie plus (+) był na masie. Jednak przy zamontowaniu alternatora, należy zmienić biegunowość, tak aby obudowa alternatora zawsze była podłączona do minusa akumulatora. Odwrotne podłączenie powoduje natychmiastowe zwarcie przez diody prostownicze alternatora. Konieczne jest bezwzględne sprawdzenie biegunowości przed podłączeniem alternatora, np. woltomierzem, który podaje polaryzację, lub diodą LED przystosowaną dla napięcia 12V.
Jeżeli gorący przewód woltomierza lub plusowa noga diody przytknięte do kabla rozrusznika, oraz zimny przewód, czy ujemna noga diody przytknięte do kadłuba informują o poprawnej polaryzacji, to jest dobrze. Woltomierz powinien wskazywać 12V, a dioda powinna zaświecić. Ważne jest, aby alternator był solidnie podłączony do akumulatora, a połączenia musiały być czyste i bez korozji. Regulator prądnicy nie współpracuje z alternatorem i należy zastosować odpowiedni regulator do alternatora.
Problemy z rozrusznikiem i diagnostyka
W przypadku problemów z rozrusznikiem w C-330, gdy przy próbie zapłonu słychać stuknięcie (co wygląda na to, że automat zatrybił), ale rozrusznik nie kręci, może to świadczyć o kilku usterkach. Dopiero co którąś tak samo wyglądającą próbę udaje się zakręcić rozrusznikiem i odpalić ciągnik, nawet gdy akumulator jest naładowany. Samo stuknięcie to jeszcze nic nie świadczy o prawidłowym działaniu rozrusznika.
Możliwe przyczyny to:
- Zawieszające się szczotki komutatora lub jedna z nich. Na szczotki z reguły wystarcza lekkie ostukanie trzonkiem młotka w celu sprawdzenia, a najlepiej rozebrać rozrusznik.
- Nadpalone lub zabrudzone styki wyłącznika elektromagnetycznego.
- Komutator przybrudzony z wystającą izolacją lub nadpaleniami.
- Tulejki wirnika, który może obcierać o stojan. Wymaga to rozebrania i sprawdzenia.
- Uszkodzona izolacja styków głównych w elektromagnesie.
W przypadku, gdy na przygasanie lampek nie mają wpływu świece żarowe, a występują problemy z rozruchem, należy dokładnie sprawdzić stan rozrusznika. Można spróbować podłączyć rozrusznik na krótko (przewodem z akumulatora dotknąć do odłączonego przewodu lub płaskownika łączącego elektromagnes z rozrusznikiem), pamiętając, aby nie dotknąć do masy.
Modyfikacje i usprawnienia instalacji elektrycznej
Często użytkownicy decydują się na modyfikacje instalacji, aby poprawić jej niezawodność i funkcjonalność. W przypadku świateł pozycyjnych, kierunkowskazów i świateł stopu, lepiej jest zrobić je bezpośrednio, omijając stacyjkę, czyli kablem bezpośrednio od plusa akumulatora, bądź spod bezpiecznika na plus akumulatora, który idzie do stacyjki. Przykładowo, od akumulatora może iść kabel do rozrusznika i do stacyjki. Do stacyjki dochodzi również styk 30 alternatora. Na plusie z akumulatora idącym do stacyjki jest założony bezpiecznik, za bezpiecznikiem kable rozchodzą się na przerywacz, światło robocze, włącznik rozrusznika.
Zastosowanie przekaźników do świateł mijania i drogowych poprawia jasność i wydłuża żywotność styków stacyjki, co jest często rekomendowanym usprawnieniem. W przypadku problemów, takich jak brak świateł czy klaksonu (przy działającym przycisku rozrusznika), przyczyną może być zwarcie lub przerwa w obwodzie, która wymaga dokładnej diagnostyki. Czasami, ze względu na wiek ciągnika, zakup i montaż całej nowej instalacji elektrycznej jest najprostszym i najskuteczniejszym rozwiązaniem, przywracającym pełną sprawność pojazdu.
