Ursus C-360: Konstrukcja, Wymiary i Ergonomia Dostępu

Ursus C-360 to średniej wielkości ciągnik rolniczy, który przez lata produkcji stał się niekwestionowanym symbolem polskiej mechanizacji rolnictwa. Ceniony za swoją niezawodność, prostotę obsługi i trwałość, maszyna ta do dziś pozostaje jednym z najczęściej używanych modeli w polskich gospodarstwach. Zrozumienie jego konstrukcji, w tym kluczowych wymiarów takich jak prześwit od podłoża, jest istotne dla oceny jego funkcjonalności i ergonomii.

Historia i Znaczenie Ciągnika Ursus C-360

Produkcja Ursusa C-360 odbywała się w Warszawskich Zakładach Mechanicznych Ursus w latach 1976-1994. Z linii montażowej zjechało łącznie około 282 000 sztuk tych maszyn. Model C-360 stanowił modyfikację ciągnika C-355, wprowadzając istotne usprawnienia, takie jak nowa, płaska oś przednia, eliminująca problem luzu na sworzniu osi głównej, a także nowe zegary, zwiększony kąt wtrysku oraz moc silnika do 52 KM. W 2017 roku w Polsce zarejestrowanych było aż 337 774 sztuki ciągnika C-360 i jego późniejszej modyfikacji 3P, co świadczy o jego wyjątkowej długowieczności i popularności. W 2015 roku URSUS S.A. z Lublina wprowadził na rynek nowy ciągnik o nazwie Ursus C-360B, a w latach 2015-2017 oferował unowocześnione modele C-360 z napędem 4x4 i turbodoładowanym silnikiem. Ciągnik ten był nie tylko narzędziem, ale także partnerem w codziennych obowiązkach, zdolnym poradzić sobie w najtrudniejszych warunkach, wyróżniając się klasyczną, prostą konstrukcją i bardzo dobrą dostępnością podzespołów.

Charakterystyka Wymiarowa i Prześwit Ciągnika

Kluczowe Wymiary Zewnętrzne

Ursus C-360 to maszyna o przemyślanych proporcjach, które zapewniają stabilność i dobrą widoczność podczas pracy. Długość ciągnika wynosi około 355-357 centymetrów (3570 mm), szerokość to 179-180 centymetrów (1800 mm), a wysokość całkowita sięga 220-223 centymetrów (2230 mm). Te wymiary, w połączeniu z masą własną wynoszącą od 2100 do 2170 kg (bez obciążników), pozwalały na zachowanie optymalnej równowagi między masą a mocą, co przekładało się na stabilność nawet przy pracy z ciężkim sprzętem rolniczym.

Prześwit od Podłoża - Aspekt Dostępu

Jednym z kluczowych parametrów wpływających na zdolność ciągnika do pracy w różnym terenie, a także na ergonomię dostępu do kabiny, jest prześwit od podłoża. Dla modelu Ursus C-360 wynosi on 440 mm. Jest to minimalna odległość najniżej położonego punktu podwozia od podłoża. Wartość ta bezpośrednio wpływa na możliwości pokonywania nierówności terenowych oraz pośrednio na wysokość, na której znajduje się stopień wejściowy. W kontekście wysokości stopnia od podłoża, choć precyzyjne dane dotyczące tego elementu nie są szczegółowo określone w dostępnych informacjach, wartość prześwitu (440 mm) wskazuje na to, że operator wchodząc do kabiny musi pokonać pewną wysokość, która jest kształtowana przez konstrukcję ramy, osi i kół. Duży prześwit zapewnia dobrą zwrotność i zmniejsza ryzyko uszkodzeń podwozia podczas pracy w trudnym terenie.

Budowa Podwozia i Kół

Oś Przednia i Układ Kierowniczy

W układzie jezdnym Ursusa C-360 zastosowano oś przednią nienapędzaną, sztywną, zamocowaną wahliwie na sworzniu, która współpracowała ze śrubowo-kulowym mechanizmem kierowniczym. Układ kierowniczy charakteryzował się dopuszczalnym luzem na kole kierownicy wynoszącym 10-15 stopni. Kąt pochylenia sworznia zwrotnicy wynosił 8 stopni, kąt pochylenia kół przednich 3 stopnie i 30 minut, a kąt wyprzedzenia sworznia zwrotnicy 0 stopni. Zbieżność kół przednich mieściła się w zakresie 3-11 mm.

Parametry Kół i Ich Wpływ na Wysokość

Standardowo z przodu montowane były koła o rozmiarze 6,00-16.6 PR, natomiast z tyłu 14,9/13-28. Rozstaw kół przednich mógł być regulowany w zakresie od 1250 mm do 1750 mm, a tylnych od 1350 mm do 1800 mm. Rozstaw osi wynosił 2130 mm. Zalecane ciśnienie opon kół przednich to 176-196 kPa zarówno przy pracach polowych, jak i transportowych. W przypadku kół tylnych, zalecane ciśnienie ogumienia to 78-98 kPa przy pracach polowych oraz 137-157 kPa przy pracach transportowych. Rozmiar opon i ich ciśnienie mają bezpośredni wpływ na wysokość ciągnika oraz wspomniany prześwit, a tym samym na komfort wsiadania i wysiadania, ponieważ stanowią podstawę, na której opiera się cała konstrukcja.

Wersje Wyposażenia a Dostęp do Kabiny

Ursus C-360 był dostępny w wersjach zarówno z kabiną, jak i bez kabiny. Obecność kabiny typu komfort (dodającej około 150-200 kg do masy ciągnika, co zwiększało jego wagę z kabiną do 2420 kg) istotnie wpływała na strukturę punktów dostępu. Wersje z kabiną zazwyczaj posiadały bardziej rozbudowane stopnie wejściowe, ułatwiające dostęp do miejsca operatora, w porównaniu do prostych ram ochronnych lub wersji bez zadaszenia. Mimo tych różnic, ciągnik wyróżniał się prostą obsługą i wytrzymałością, co w połączeniu z łatwą dostępnością części zamiennych sprawiało, że ewentualne usunięcie usterek nie stanowiło problemu.

Silnik i Układ Napędowy

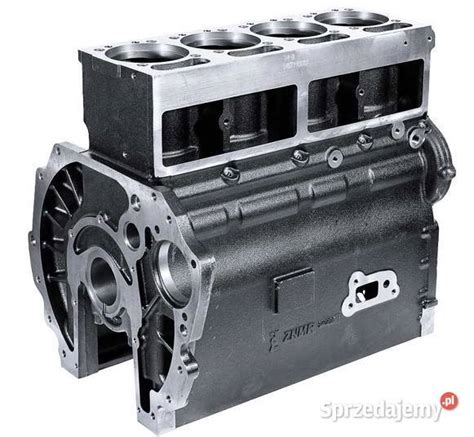

Specyfikacja Silnika S-4003

Sercem Ursusa C-360 jest czterosuwowy silnik wysokoprężny S-4003 o mocy 52 KM (38 kW DIN) przy 2200 obr./min. Jednostka ta, wyposażona w cztery cylindry ustawione w rzędzie, charakteryzuje się pojemnością 3120-3121 cm³. Dzięki bezpośredniemu wtryskowi i chłodzeniu cieczą, silnik zapewniał odpowiedni moment obrotowy wynoszący 190 Nm przy 1500-1600 obr./min oraz dużą siłę uciągu. Spalanie jednostkowe przy mocy znamionowej wynosiło 265 g/kWh. Czterocylindrowa konstrukcja zapewniała płynne działanie i ograniczała wibracje, co wpływało na komfort pracy operatora i zmniejszało zużycie mechaniczne maszyny. Układ smarowania silnika obejmował zębatą pompę olejową z szeregowym, pełnoprzepływowym filtrem oleju z wkładem papierowym typu PP-8.4, a filtr powietrza był mokry z cyklonem.

Układ Napędowy i Skrzynia Biegów

W układzie napędowym zastosowano sprzęgło cierne, dwustopniowe, suche, tarczowe, z niezależnym sterowaniem WOM. Skrzynia biegów to przekładnia niesynchronizowana, z reduktorem, oferująca 10 biegów do przodu i 2 do tyłu, uzupełniona o mechaniczną blokadę mechanizmu różnicowego. Napęd realizowany był na dwa koła (4x2, 2WD). Maksymalna prędkość transportowa ciągnika wynosiła około 25,4 km/h. Ciągnik posiadał również hydrauliczny hamulec niezależny na oba koła tylne, bębnowy. Podnośnik hydrauliczny z pompą o wydajności 20 l/min i ciśnieniu 12 MPa miał udźwig do 1200 kg. Ursus C-360 był wyposażony w zależny i niezależny WOM o obrotach 540 na minutę.

Waga Ciągnika i Jej Wpływ na Eksploatację

Masa własna Ursusa C-360 wynosiła od 2100 do 2170 kg w wersji podstawowej bez dodatkowego obciążenia. Z kabiną waga wzrastała do około 2420 kg. Użytkownicy często zwiększali tę wagę, montując balasty na koła przednie (do 200 kg) lub tylne (po około 45-50 kg każdy). Masa ciągnika ma istotne znaczenie dla rolnika: zbyt lekki traktor może tracić przyczepność w trudnym terenie, natomiast zbyt ciężki powoduje większe ugniatanie gleby. Dla rolników pracujących w terenach o zróżnicowanej glebie dobór balastów był kluczowy. Waga ciągnika wpływała również na maksymalną prędkość transportową (25,4 km/h) oraz na zużycie paliwa, które w wersji standardowej wynosiło średnio od 4 do 8 litrów oleju napędowego na godzinę pracy, w zależności od obciążenia i rodzaju wykonywanej pracy. Ciągnik był wystarczająco ciężki, aby poradzić sobie z maszynami rolniczymi dostępnymi w tamtych czasach, a jednocześnie na tyle lekki, aby nie niszczyć przesadnie struktury gleby.

Eksploatacja i Popularność

Ursus C-360 był nie tylko podstawowym wyposażeniem wielu polskich gospodarstw, ale bywał wykorzystywany także w leśnictwie czy pracach komunalnych. Jego wszechstronność, zdolność do pracy z różnorodnym sprzętem (od pługa po bronę, a także do transportu towarów) sprawiły, że cieszył się ogromną popularnością. Prosta konstrukcja i wysoka jakość wykonania silnika S-4003, zaprojektowanego z myślą o długiej eksploatacji w wymagających warunkach, pozwalały na tysiące motogodzin pracy bez poważniejszych awarii. Regularne przeglądy i stosowanie dedykowanych podzespołów były kluczowe dla zachowania jego trwałości. Prowadzono również prace nad unowocześnieniem układu napędowego, w tym nad hydromechaniczną skrzynią biegów, jednak te rozwiązania nie trafiły do seryjnej produkcji. Mimo to, Ursus C-360 pozostaje ikoną polskiego rolnictwa, cenioną za swoją niezawodność i prostotę.

Tabela Danych Technicznych (Wybrane Parametry)
