Ciągnik Siodłowy z Naczepą: Serce Współczesnej Logistyki

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym.

Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em. Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek.

Charakterystyczny element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Nie stanowi ono sztywnego połączenia, ale pozwala na skręcanie naczepy względem ciągnika. Siodło znajduje się nad tylną, napędzaną osią/osiami ciągnika, dzięki czemu część ciężaru naczepy zostaje na nie przeniesiona. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany. Siodła w ciągnikach są uniwersalne i standaryzowane, co pozwala na podpięcie do pojazdu naczepy dowolnego typu i wyprodukowanej przez różnych producentów.

Podstawowa różnica w stosunku do klasycznych ciężarówek leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi. Jest to korzystne ze względów ekonomicznych - w razie potrzeby zamiast kupna kolejnego samochodu z odpowiednim nadwoziem, wystarczy zakupić odpowiednią naczepę. Proces zaczepiania i odczepiania przyczepy nie jest skomplikowany i może to zrobić z powodzeniem jedna osoba bez asysty drugiego człowieka.

Konstrukcja i Technologia Współczesnych Ciągników Siodłowych

Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.

Układ Napędowy i Skrzynie Biegów

Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.

Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. w transporcie budowlanym czy terenowym. Inne konfiguracje to 6×2 (trzy osie, jedna napędowa, z osią podporową, często podnoszoną) oraz ciężkie ciągniki z napędem na wszystkie osie.

Specjalistyczne Ciągniki Czteroosiowe

Dla najtrudniejszych zadań transportowych, takich jak przewóz ładunków ponadgabarytowych (potężne turbiny wiatrowe, transformatory wysokiego napięcia czy jednostki pływające o masie setek ton), producenci oferują wyspecjalizowane konstrukcje. Przykładem jest nowy czteroosiowy ciągnik siodłowy MAN TGX 41.640 8×4/4, o dopuszczalnej masie całkowitej zespołu wynoszącej 250 ton. Sercem tego modelu jest rzędowy, sześciocylindrowy silnik MAN D3876, generujący moc 640 KM oraz imponujący moment obrotowy 3000 Nm, dostępny już od 900 obrotów na minutę. Takie parametry są kluczowe podczas ruszania z ekstremalnie ciężkim ładunkiem przy niskich prędkościach obrotowych, zapewniając płynną i dynamiczną pracę.

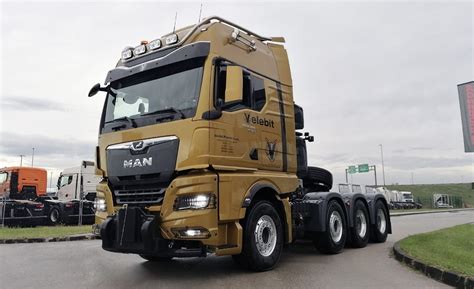

Wizualnym i technicznym wyróżnikiem modelu TGX 41.640 jest charakterystyczna wieża zamontowana bezpośrednio za kabiną kierowcy, w której zgromadzono kluczowe komponenty hydrauliczne i pneumatyczne. Znajdują się tam cztery zbiorniki na sprężone powietrze o łącznej pojemności 160 litrów, zbiornik oleju napędowego mieszczący 960 litrów oraz 290-litrowy zbiornik obsługujący dwustopniową instalację hydrauliczną. W wieży umieszczono także wysokosprawną chłodnicę, która gwarantuje stabilną temperaturę silnika podczas pracy pod maksymalnym obciążeniem.

Systemy Bezpieczeństwa w Transporcie Ciężkim

Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego.

Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne. Nowoczesne ciągniki wyposażone są w cały pakiet systemów wspomagających kierowcę ADAS (Advanced Driver-Assistance Systems):

• Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu.
• Asystent pasa ruchu (LKA) koryguje tor jazdy.
• System awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą.

Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retarder czy hamulec wydechowy.

Kabina Kierowcy: Mobilne Biuro i Dom

Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki.

Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku. Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.

Rola Ciągników Siodłowych we Współczesnej Logistyce

Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu.

Ciągniki obsługują również transport wymagający specjalistycznych naczep:

• Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków.
• Cysterny przewożą płyny - od mleka po paliwa i chemikalia.
• Naczepy wywrotki do materiałów sypkich.
• Naczepy niskopodwoziowe do transportu maszyn i konstrukcji wielkogabarytowych.

Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym. Elastyczność związana z podmienianiem naczep powoduje, że flota przedsiębiorstwa przewozowego jest bardziej mobilna i w drodze powrotnej może skorzystać z tak zwanego transportu powrotnego.

Masa Zestawu i Regulacje Prawne

Ile waży ciągnik siodłowy z naczepą? Waga zestawu jest kluczowym czynnikiem, który wpływa na bezpieczeństwo oraz zgodność z przepisami drogowymi. Przeciętna waga samego ciągnika siodłowego wynosi od 6 do 10 ton, podczas gdy naczepy zazwyczaj ważą od 4 do 7 ton. Tak więc, łączna waga zestawu bez ładunku mieści się w przedziale od 10 do 17 ton. Na wagę zestawu wpływa wiele czynników, takich jak model pojazdu, rodzaj naczepy oraz obciążenie ładunkiem. W praktyce, waga zestawu może się zmieniać w szerokim zakresie, co jest istotne dla operatorów transportowych. Gdy dołączony jest ładunek, całkowita waga może znacznie wzrosnąć, co należy uwzględnić w planowaniu transportu.

Dopuszczalna Masa Całkowita (DMC)

Dopuszczalne masy całkowite (DMC) dla ciągników siodłowych z naczepami są ściśle regulowane przez przepisy prawa. W Polsce, DMC dla pojazdów o liczbie osi większej niż 4 może wynosić nawet 40 ton, a dla pojazdów 2-osiowych z naczepą 3-osiową do 42 ton. Pojazdy 3-osiowe mogą osiągnąć maksymalną masę 44 ton.

Obliczanie dopuszczalnej masy całkowitej (DMC) jest kluczowym procesem, który zapewnia bezpieczeństwo na drogach. Obliczenia opierają się na kilku czynnikach, takich jak liczba osi pojazdu oraz typ naczepy. Liczba osi w ciągniku siodłowym ma istotny wpływ na DMC; pojazdy z większą liczbą osi mogą przewozić cięższe ładunki, ponieważ ich konstrukcja lepiej rozkłada ciężar na drodze.

Przekroczenie dopuszczalnej masy całkowitej może prowadzić do poważnych konsekwencji, w tym kar finansowych, mandatów oraz zatrzymania pojazdu. Właściciele firm transportowych muszą być świadomi tych regulacji, aby zapewnić bezpieczeństwo na drodze oraz uniknąć nieprzyjemności związanych z kontrolami drogowymi. Przykładem jest sytuacja, w której lubuscy inspektorzy Inspekcji Transportu Drogowego skontrolowali dwie ciężarówki, gdzie do jednego ciągnika siodłowego podpięto dwie naczepy. Zestawy zamiast 40 ważyły ponad 80 ton, ich długość została przekroczona o ponad dziewięć metrów, a wysokość o prawie 30 cm. Kierowcy nie posiadali zezwoleń na przejazd takich pojazdów nienormatywnych, a transport nie był pilotowany. Zostali ukarani mandatami, a pojazdy usunięto na parking.

Waga Popularnych Modeli

Na rynku dostępnych jest wiele modeli ciągników siodłowych, które różnią się zarówno konstrukcją, jak i wagą. Przykładowo, Volvo FH w wersji FH12 bez ładunku waży około 13,2 tony. Jego naczepa, na przykład Schmitz, dodaje około 5,3 tony, co daje łączną wagę zestawu. Scania R, w zależności od konfiguracji, waży bez naczepy od 7 do 10 ton. Innym modelem jest MAN TGX, który waży około 8 ton bez naczepy. Jego naczepa, w zależności od typu, może dodać kolejne 4 do 7 ton, co sprawia, że łączna waga zestawu wynosi od 12 do 15 ton.

Wybór między cięższymi a lżejszymi ciągnikami siodłowymi ma istotne znaczenie dla wydajności transportu. Cięższe modele, takie jak MAN TGX, oferują większą stabilność i lepsze możliwości przewozowe, co jest korzystne przy transporcie dużych ładunków. Z drugiej strony, lżejsze ciągniki, takie jak Volvo FH, mogą mieć wyższą ładowność, co pozwala na przewożenie większej ilości towaru bez przekraczania dozwolonych limitów wagowych. Cięższe ciągniki często zapewniają lepsze osiągi na drogach, ale mogą generować wyższe koszty eksploatacji, takie jak większe zużycie paliwa. Lżejsze modele mogą być bardziej ekonomiczne, ale ich ładowność może być ograniczona.

Prawne Aspekty Transportu Ciężkiego

Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców.

• Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności.
• Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Kierowanie zespołem pojazdów o maksymalnej masie do 12 ton jest możliwe po zdobyciu prawa jazdy z kategorią C1+E.

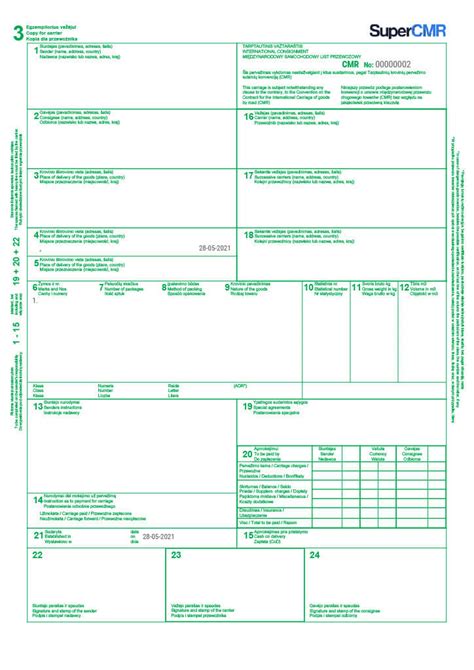

• Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR.
• Ciągniki podlegają częstym i rygorystycznym badaniom technicznym.
• Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.

Ekonomia Eksploatacji Ciągników Siodłowych

Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu.

Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności. Systemy telematyczne, zbierające dane o spalaniu, stylu jazdy i historii błędów, są bezcenne przy zarządzaniu TCO (całkowity koszt posiadania pojazdu).

Wybór i Zakup Ciągnika Siodłowego

Kupując ciągnik siodłowy, należy patrzeć szeroko - od parametrów silnika, przez układ osi, po ergonomię kabiny i dostęp do serwisu. Ważne aspekty to:

• Moc (kW/KM) i moment obrotowy (Nm): Moment obrotowy decyduje o zdolności ciągnięcia ładunku przy niskich obrotach (podjazdy, start z obciążeniem). Warto sprawdzić, czy moment dostępny jest już przy niskich obrotach (np. 900-1100 obr/min).
• Systemy oczyszczania spalin (SCR, DPF, EGR): Znacznie wpływają na koszty serwisu (np. wymiana DPF, AdBlue).
• Skrzynia biegów: Zautomatyzowana (AMT) mechaniczna skrzynia z elektroniką sterującą zmianami to oszczędność paliwa z zachowaniem wytrzymałości mechanicznej.
• Przełożenie mostu (final drive): Powinno być dobrane do prędkości roboczej: duże przełożenie = lepsze przyspieszenie, ale wyższe obroty na trasie; odwrotnie dla mniejszych przełożeń.
• Zawieszenie pneumatyczne: Poprawia komfort jazdy i pozwala na regulację wysokości (przydatne przy manewrowaniu rampami).
• Systemy bezpieczeństwa: EBS/ABS, ASR, ESP, retarder, hamulec wydechowy - to elementy obniżające ryzyko wypadku i zużycie tarcz/okładzin.
• Ergonomia kabiny: Fotel z amortyzacją, regulacja kolumny kierownicy, warunki do spania - wpływają na bezpieczeństwo (zmęczenie kierowcy) i na rotację kadr.
• ADR: Jeśli przewozisz towary niebezpieczne, upewnij się, że ciągnik ma odpowiednie instalacje.

Pułapki przy Zakupie Używanego Ciągnika

Rynek używanych oraz nowych ciągników obfituje w pułapki. Najczęstsze problemy to:

• Uszkodzenia ramy: Rama to „kręgosłup” pojazdu. Pęknięcia spawów, miejscowe korozje, naprawy blacharskie po wypadkach to jasne sygnały ostrzegawcze. Nawet małe pęknięcie może znacznie obniżyć bezpieczeństwo i generować kosztowny remont.
• Zaniżony przebieg: Porównaj przebieg z historią serwisową, fakturami i danymi telematycznymi. Odczyt z ECU i raporty z telematyki pomogą wykryć niespójności.
• Modyfikacje układu oczyszczania spalin: Usunięcie DPF lub modyfikacje systemu AdBlue mogą skutkować problemami prawnymi i trudnościami w serwisowaniu.
• Brak historii serwisowej: Brak faktur i zapisów serwisowych to „bomba zegarowa”. Historia napraw mówi wiele o regularności serwisowania i intensywności eksploatacji.
• Stan skrzyni biegów i sprzęgła: Objawy to najczęściej: trudna zmiana biegów, ślizganie się sprzęgła, dymienie przy ruszaniu. Naprawa może być kosztowna, zwłaszcza w automatach lub zautomatyzowanych skrzyniach.
• Stan opon: Nierównomierne zużycie bieżnika lub zastosowanie różnych marek ogumienia może świadczyć o problemach z zawieszeniem lub geometrią.
• Brak gwarancji i dostępu do serwisu: Upewnij się, że gwarancja jest przenoszona (jeśli kupujesz nowy lub nowszy używany pojazd) i że masz dostęp do autoryzowanego serwisu w swojej okolicy.

Lekkie Ciągniki Siodłowe i Kategoria B+E

Warto zaznaczyć istnienie lekkich ciągników siodłowych, które również stanowią istotną część rynku. Według przepisów i danych z Ministerstwa Infrastruktury, są to konstrukcje 2-osiowe o wadze 42 ton i 3-osiowe ważące 44 tony. Jednak pojawiają się także mniejsze ciągniki siodłowe, których DMC pozwala na kierowanie zespołem pojazdów na kategorię B+E. Jeżeli mamy 3,5-tonowy ciągnik siodłowy przeznaczony wyłącznie do ciągnięcia naczepy, to maksymalna dopuszczalna masa całkowita zespołu pojazdów na kategorię B+E jest kwestią homologacji producenta i może znacznie przekraczać 7 ton, co jest często mylnie postrzeganą granicą. Zgodnie z przepisami, prawo jazdy kategorii B+E uprawnia do kierowania zespołem pojazdów składającym się z pojazdu samochodowego o dopuszczalnej masie całkowitej nieprzekraczającej 3,5 tony (z wyjątkiem autobusu i autokaru) oraz przyczepy, o ile dopuszczalna masa całkowita zespołu tych pojazdów nie przekracza 3,5 tony, a w przypadku, gdy dopuszczalna masa całkowita przyczepy przekracza 750 kg, stosunek DMC przyczepy do DMC pojazdu holującego nie przekracza 1,33. Ostateczna DMC zespołu zawsze zależy od danych z dowodu rejestracyjnego pojazdu holującego i naczepy.

Przyszłość Transportu Ciężkiego

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego.

Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku. Nowoczesne technologie odgrywają kluczową rolę w zwiększaniu efektywności wagowej ciągników siodłowych. Systemy monitorowania w czasie rzeczywistym, takie jak inteligentne czujniki wagi, pozwalają kierowcom na bieżąco kontrolować wagę ładunku, co minimalizuje ryzyko przekroczenia dozwolonych limitów wagowych. Przyszłość transportu może również przynieść innowacyjne technologie, takie jak systemy automatycznego ważenia, które będą w stanie automatycznie rejestrować wagę pojazdu na bramkach wjazdowych do terminali czy stacji paliw.
