Jak Zbudować Prostownik do Akumulatora Ciągnika 12V

Budowa prostownika z transformatora to doskonały sposób na stworzenie prostego i efektywnego urządzenia do ładowania akumulatorów, w tym tych stosowanych w ciągnikach. W tym artykule przedstawimy krok po kroku, jak skonstruować prostownik, który będzie idealny do ładowania akumulatorów 12V. Wybór odpowiednich komponentów, takich jak transformator, mostek prostowniczy i kondensator, jest kluczowy dla prawidłowego działania całego układu. Wszystkie niezbędne elementy oraz zasady montażu zostaną szczegółowo opisane, co pozwoli nawet początkującym elektronikom na samodzielne skonstruowanie prostownika.

Wymagane Komponenty do Budowy Prostownika

Do budowy prostownika z transformatora niezbędne są odpowiednie komponenty, które zapewnią prawidłowe działanie urządzenia.

• Transformator: Na początek, wybierz transformator o napięciu wtórnym wynoszącym około 12V AC oraz mocy co najmniej 150W, co jest wystarczające dla ładowania akumulatorów o prądzie 10A.
• Mostek prostowniczy: Kluczowym elementem jest mostek prostowniczy, składający się z czterech diod, które przekształcą napięcie AC w pulsujące DC. Mogą to być diody takie jak D204 lub SY526/0.3, połączone w układ mostka.
• Kondensator elektrolityczny: Potrzebny będzie także kondensator elektrolityczny, na przykład o pojemności 470μF/35V, który wygładzi pulsujące napięcie na wyjściu prostownika.
• Bezpiecznik: Dodatkowo, do zabezpieczenia obwodu, warto zainstalować bezpiecznik o wartości 10A lub 12A zarówno na wejściu (po stronie pierwotnej transformatora), jak i na wyjściu urządzenia (dla ochrony akumulatora).

Niezbędne Narzędzia

Aby skutecznie zmontować prostownik, potrzebujesz kilku podstawowych narzędzi.

• Lutownica: Przyda się lutownica, która umożliwi trwałe połączenie elementów elektronicznych.
• Multimetr: Dobrze jest mieć także multimetr, który pomoże w testowaniu obwodów i sprawdzaniu napięcia oraz prądu na różnych etapach montażu.
• Narzędzia do obróbki PCB: Jeśli planujesz montaż na płytce drukowanej, przydatne będą wiertarka i wiertła do PCB.
• Szczypce i obcinaczki: Ułatwią manipulowanie elementami i przycinanie przewodów.

Instrukcja Montażu Krok po Kroku

Budowa prostownika z transformatora wymaga kilku kroków, które należy starannie wykonać, aby zapewnić jego prawidłowe działanie.

1. Wybór i przygotowanie transformatora: Upewnij się, że masz transformator o napięciu wtórnym wynoszącym 12V AC oraz mocy co najmniej 150W, co jest wystarczające dla ładowania akumulatorów 10A.

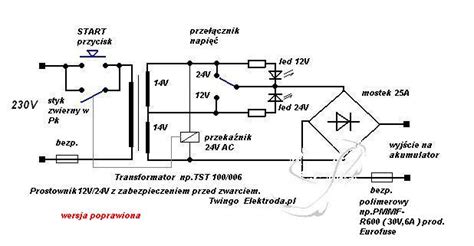

2. Podłączenie transformatora do mostka prostowniczego: Podłącz uzwojenie wtórne transformatora do wejść prądu zmiennego (oznaczonych ~ lub AC) mostka prostowniczego. Mostek ten, składający się z czterech diod, przekształci napięcie AC w pulsujące DC. Kluczowe jest zrozumienie schematu połączeń.
3. Dołączenie kondensatora elektrolitycznego: Po podłączeniu mostka prostowniczego, do jego wyjścia (zaciski + i -) dołącz kondensator elektrolityczny o pojemności 470μF/35V. Kondensator ten wygładzi pulsujące napięcie na wyjściu prostownika, redukując tętnienia. Pamiętaj o prawidłowej polaryzacji kondensatora.
4. Podłączenie bezpiecznika: Kolejnym krokiem jest podłączenie bezpiecznika o wartości 10A lub 12A do obwodu wyjściowego, dla ochrony przed przeciążeniem. Można także zastosować bezpiecznik po stronie pierwotnej transformatora, aby chronić transformator przed uszkodzeniem w przypadku zwarcia.
5. Obudowa: Całość powinna być umieszczona w odpowiedniej obudowie, która zabezpieczy komponenty przed uszkodzeniami mechanicznymi i zapewni bezpieczeństwo użytkowania.

Wskazówki Dotyczące Lutowania

Podczas lutowania elementów prostownika, kluczowe jest zachowanie ostrożności i precyzji. Używaj lutownicy o odpowiedniej mocy, aby uniknąć uszkodzenia delikatnych komponentów. Zawsze lutuj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów. Warto również używać odpowiednich narzędzi, takich jak szczypce do trzymania elementów w miejscu podczas lutowania. Staraj się unikać nadmiernego nagrzewania diod, aby nie uszkodzić ich struktury. Pamiętaj, że niektóre elementy elektroniczne nie powinno się umieszczać obok siebie, np. kondensatory elektrolityczne obok radiatorów diod prostowniczych, gdyż ciepło odprowadzane z diod przez radiatory podgrzeje kondensatory i skróci ich żywotność.

Zasady Bezpieczeństwa

Praca z elektrycznością niesie ze sobą pewne ryzyko, dlatego ważne jest, aby przestrzegać kluczowych zasad bezpieczeństwa. Ochrona przed porażeniem elektrycznym jest kluczowym aspektem pracy z urządzeniami elektrycznymi.

• Miejsce pracy: Zawsze pracuj w suchym miejscu, aby zminimalizować ryzyko porażenia prądem. Unikaj kontaktu z mokrymi lub wilgotnymi powierzchniami i nigdy nie pracuj w pobliżu wody.
• Narzędzia: Używaj narzędzi z izolowanymi uchwytami.
• Zasilanie: Zawsze odłączaj zasilanie przed rozpoczęciem jakichkolwiek prac przy urządzeniach elektrycznych. Nie dotykaj gołymi rękami przewodów, które mogą być pod napięciem.
• Sprzęt ochronny: Podczas lutowania czy montażu komponentów elektrycznych, należy stosować okulary ochronne oraz rękawice, aby zabezpieczyć się przed iskrami i gorącym lutem.
• Obudowa: W przypadku pracy z transformatorami, upewnij się, że są one odpowiednio zabezpieczone w obudowie, aby uniknąć przypadkowego kontaktu z przewodami i zmniejszyć ryzyko pożaru.

Rozwiązywanie Problemów i Diagnostyka

Podczas budowy prostownika z transformatora, mogą wystąpić różne problemy, które mogą zakłócić prawidłowe działanie urządzenia. Aby skutecznie rozwiązywać problemy, warto znać kilka metod diagnostycznych.

• Nieprawidłowe podłączenie diod: Jednym z najczęstszych błędów jest nieprawidłowe podłączenie diod w mostku prostowniczym. Upewnij się, że diody są podłączone w odpowiedniej orientacji, aby uniknąć zwarcia.
• Zbyt mały kondensator: Innym powszechnym problemem jest użycie zbyt małego kondensatora, co prowadzi do niestabilności napięcia i widocznych tętnień. Zawsze dobieraj kondensator o odpowiedniej pojemności, aby zapewnić płynne działanie prostownika.
• Brak napięcia na wyjściu: Jeśli prostownik nie działa, upewnij się, że transformator dostarcza odpowiednie napięcie po stronie wtórnej. Sprawdzaj napięcia na różnych etapach działania prostownika za pomocą multimetru, aby zidentyfikować, gdzie może występować problem.
• Przegrzewanie się diod: W przypadku przegrzewania się diod, rozważ zastosowanie większego radiatora lub lepszego chłodzenia. Przegrzewanie może prowadzić do uszkodzenia komponentów.

Alternatywne Metody Ładowania i Nowoczesne Rozwiązania

Istnieje wiele alternatywnych metod ładowania akumulatorów, które mogą być równie skuteczne jak prostownik z transformatora. Każda z tych metod ma swoje zalety i wady.

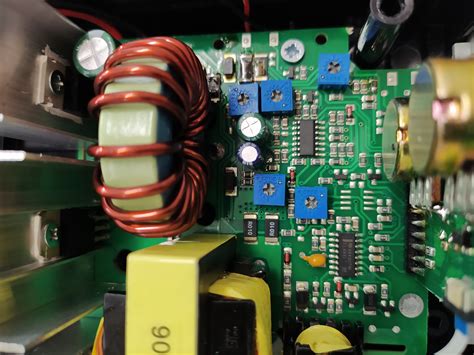

• Ładowarki impulsowe: Jedną z popularnych opcji są ładowarki impulsowe, które wykorzystują technologię PWM (modulacja szerokości impulsu) do efektywnego ładowania akumulatorów. Te urządzenia są zazwyczaj bardziej kompaktowe i lżejsze, a ich wydajność energetyczna jest znacznie wyższa. Ładowarki impulsowe są często szybsze i bardziej efektywne, ale mogą być droższe.
• Ładowarki słoneczne: Ładowarki słoneczne są przyjazne dla środowiska, ale ich wydajność może być ograniczona w pochmurne dni.
• Inteligentne technologie: W dobie rosnącej popularności inteligentnych technologii, warto rozważyć, jak można zintegrować je z systemami ładowania akumulatorów. Jednym z podejść jest wykorzystanie systemów monitorowania opartych na IoT (Internet of Things), które pozwalają na zdalne śledzenie stanu naładowania akumulatorów oraz ich wydajności. Dzięki aplikacjom mobilnym użytkownicy mogą otrzymywać powiadomienia o poziomie naładowania, a także o konieczności przeprowadzenia konserwacji lub wymiany akumulatora.
• Inteligentne ładowarki: Innym interesującym kierunkiem są inteligentne ładowarki, które dostosowują parametry ładowania do specyfikacji akumulatora oraz warunków otoczenia. Na przykład, ładowarki te mogą automatycznie zmieniać napięcie i prąd w zależności od temperatury otoczenia, co pozwala na bardziej efektywne i bezpieczne ładowanie.
