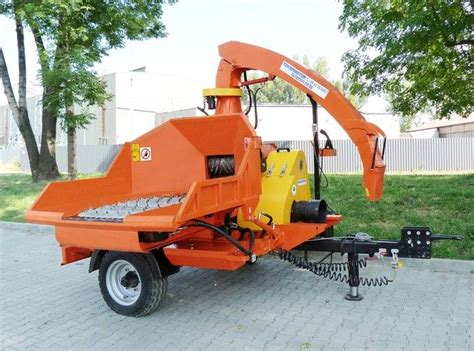

Skorpion 350 RB firmy TEKNAMOTOR Sp. z o.o. to nowoczesny, ciągnikowy rębak bębnowy, zaprojektowany do efektywnego rozdrabniania drewna. Jest to maszyna w formie przyczepy specjalnej, przeznaczona do współpracy z ciągnikiem rolniczym o mocy minimum 100 KM.
Charakterystyka i przeznaczenie rębaka
Skorpion 350 RB charakteryzuje się dużymi możliwościami cięcia grubego drewna na zrębki. Może on współpracować z żurawiem hydraulicznym (HDS), co znacznie ułatwia załadunek materiału. Rębak ten znalazł swoje zastosowanie w zakładach usług miejskich, leśnych, a także wśród klientów indywidualnych.
Wymagania dotyczące mocy
Jako jednostka napędowa dla bębna o średnicy 46,8 cm, Skorpion 350 RB potrzebuje ciągnika rolniczego o mocy minimum 100 KM. Napęd przekazywany jest przez wałek przekaźnika mocy z WOM ciągnika, pracującego z prędkością 540 obr/min.
System podawania drewna
Rębak Skorpion 350 RB wyposażony jest w zaawansowany system wciągania odpadów drewna, który zapewnia wydajność i bezpieczeństwo pracy.
Konstrukcja układu podającego
System wciągania składa się z zabudowanej w wahaczu zębatej rolki dociskająco-wciągającej o średnicy 380 mm, a także stołu załadowczego z zębatą gąsienicą o długości 750 mm. Stół ten jest poprzedzony hydraulicznie składaną klapą załadowczą, również wyposażoną w zębatą gąsienicę. W rębaku Skorpion 350RB rolka zębata wciąga i jednocześnie dociska materiał.
Separacja zanieczyszczeń
Wolna przestrzeń między transporterami gąsienicowymi służy separacji zanieczyszczeń, takich jak drobne kamyki, ziemia czy piach, od materiału drzewnego. Drewno podawane jest do gardzieli z prędkością 21 m/min. Otwór gardzieli ma 38,6 cm szerokości i 32 cm wysokości.
Najlepsze praktyki VDOT – bezpieczeństwo, operacje rozdrabniacza
Mechanizm rozdrabniania i noże tnące
Jednym z najważniejszych elementów w rębaku są noże, od których w dużej mierze zależy jakość zrębki oraz koszty eksploatacji maszyny.
Układ noży tnących
W rębaku Skorpion 350 RB zastosowano sektorowy układ 4 noży tnących na bębnie. Oznacza to, że jeden obrót bębna powoduje jedno pełne cięcie, co gwarantuje duże możliwości rębaka przy stosunkowo małym obciążeniu układu napędowego ciągnika.
Trwałość i ekonomia noży
Konstrukcja noży umożliwia ich ostrzenie w okresie użytkowania z długości nawet do 55 mm, co znacznie wydłuża ich żywotność. Sektorowe ustawienie noży dodatkowo zwiększa ich trwałość, a cena zakupu nowych noży jest znacznie niższa niż w przypadku noży listwowych umieszczonych na całej szerokości bębna.
Płynna regulacja rozdrabniania i rodzaje zrębków
Skorpion 350 RB oferuje płynną regulację prędkości podawania drewna do rozdrabniania, co pozwala na produkcję zrębków o różnej granulacji.
Zakres cięcia i zastosowanie zrębków
Rębak w standardzie posiada płynną regulację prędkości podawania materiału do rozdrabniania w zakresie cięcia od 5 do 35 mm (lub od 5 do 28 mm, w zależności od wersji). Dzięki temu można produkować drobny zrębek, który po dalszym przerobie na młynach młotkowych nadaje się do produkcji brykietu, pelletu lub ściółki ogrodniczej. Grubszy zrębek jest idealnym materiałem do celów opałowych lub do sprzedaży na cele przemysłowe, np. w produkcji płyt pilśniowych i wiórowych.
Sito i wyrzut zrębków
W rębaku Skorpion 350RB zastosowano sito o otworach 50x50mm, które zapewnia osiągnięcie regularnego zrębka. Zrębek wyrzucany jest za pomocą wentylatora przez składaną i obracaną o 360° rurę wyrzutową, umożliwiającą załadunek urobku bezpośrednio na przyczepę.
Bezpieczeństwo i systemy wspomagające
W pracy z maszyną taką jak rębak do drewna, niezwykle ważna jest kwestia bezpieczeństwa. Wszystkie rozdrabniacze TEKNAMOTOR są wyposażone w systemy, które dbają o bezpieczeństwo operatora.
System No-stress
Standardowe wyposażenie rębaka stanowi elektroniczny system No-stress, który automatycznie zapobiega przeciążeniu układu napędowego poprzez czasowe zatrzymanie układu podającego.
Wyłącznik bezpieczeństwa
Nad bezpieczeństwem operatora rębaka czuwa linkowy wyłącznik bezpieczeństwa. Pociągnięcie linki w dowolną stronę powoduje natychmiastowe zatrzymanie hydraulicznego układu podawczego. Układ podawczy można zatrzymać również poprzez wciśnięcie przycisku „STOP AWARYJNY”, a odblokowanie następuje przez wciśnięcie przycisku „Reset”.
Konstrukcja i mobilność
Konstrukcja rębaka Skorpion 350 RB osadzona jest na podwoziu jednoosiowym, co pozwala na holowanie maszyny po drogach leśnych i polnych.
Podwozie i homologacja
Rębak wyposażony jest w hamulec najazdowy i postojowy oraz zaczep holowniczy pod sworzeń kulisty lub uchwyt oczkowy. Skorpion 350 SDB (wersja z silnikiem spalinowym) otrzymał europejską homologację, która pozwala na rejestrację maszyny i dopuszczenie do ruchu drogowego. Rozwiązanie usytuowania składanego stołu załadowczego pod kątem 90° w stosunku do kierunku jazdy pozwala na jednoczesny transport rębaka i przyczepy za pomocą jednego ciągnika.
Rodzaje rębaków Teknamotor
Firma Teknamotor, z wieloletnim doświadczeniem w projektowaniu i sprzedaży maszyn do rozdrabniania odpadów drewna, oferuje różne modele rębaków „Skorpion”, które różnią się budową i zasadą działania, aby dostosować się do indywidualnych potrzeb klientów.
Skorpion 650 EB
Model „Skorpion 650 EB” cieszy się dużym zainteresowaniem klientów. W zależności od wybranej wersji może posiadać 2, 3, a nawet 4 noże tnące. Jako napęd rębaka zastosowano silnik elektryczny wolnoobrotowy, charakteryzujący się stabilniejszą pracą i większym momentem obrotowym niż standardowy silnik elektryczny.
Skorpion 350 EBG
Nowość w ofercie firmy to stacjonarny rębak bębnowy Skorpion 350 EBG. Jest to maszyna o wymiarach: 4255 mm (długość) x 1820 mm (szerokość) x 3265 mm (wysokość) i wadze 3200 kg. Gardziel rębaka ma wymiar 375 mm (szerokość) x 340 mm (wysokość).
- W systemie wciągania drewna zastosowano zabudowaną w wahaczu zębatą rolkę wciągającą i dociskającą drewno oraz stół załadowczy z systemem dwóch zębatych gąsienic o długości 750 mm i 630 mm.
- Mechanizm tnący to sektorowy układ 2 noży tnących na bębnie (jedno cięcie na jeden pełny obrót) + jeden nóż podporowy, wykonane z wysokiej jakości stali narzędziowej.
- Zrębek trafia do sita o otworach 50 x 50 mm, a następnie jest wybierany dwoma przenośnikami ślimakowymi do wentylatora wyrzutowego i wyrzucany rurą wyrzutową.
- System napędowy rębaka bębnowego Skorpion 350 EBG stanowi wolnoobrotowy silnik elektryczny o mocy 55 kW.
- Rębak może rozdrabniać materiał drzewny o średnicy do 250 mm na zrębki o wielkości od 5 do 28 mm.
Skorpion 350 SDB
Rębak Skorpion 350 SDB to najbardziej zaawansowany technologicznie mobilny rębak bębnowy, oferowany dla firm komunalnych, drogowych i leśnych.
- System wciągania drewna składa się z zabudowanej w wahaczu zębatej rolki wciągającej i dociskającej drewno (średnica rolki 380 mm) oraz stołu załadowczego z zębatą gąsienicą długości 750 mm, poprzedzoną ręcznie składaną klapą załadowczą.
- Rębak posiada płynną regulację prędkości podawania drewna do rozdrabniania w zakresie cięcia od 5 do 28 mm.
- Sektorowy układ 2 noży tnących na bębnie (jedno cięcie na jeden pełny obrót) gwarantuje duże możliwości rębaka w stosunku do obciążenia układu napędowego.
- Zrębek wybierany jest spod sita dwoma przenośnikami ślimakowymi do wentylatora wyrzutowego i za jego pomocą wyrzucany rurą wyrzutową, osadzoną na obrotnicy ślimakowej, umożliwiającej kierowanie wyrzutem zrębka o kąt 360°. Rura wyrzutowa na czas transportu jest składana.
- System napędowy rębaka stanowi do wyboru czterocylindrowy, turbodoładowany silnik wysokoprężny firm KOHLER lub HATZ (moc 74,8 KM), spełniający najnowszą normę emisji spalin - Stage V. Silnik jest chłodzony cieczą i w standardzie zabudowany maską.
