Ciekawostki o żurawiach budowlanych

Żuraw wieżowy to jedno z najbardziej charakterystycznych i nieodzownych urządzeń na placach budowy, stanowiące symbol nowoczesnego budownictwa. Dzięki swojej wysokości i wszechstronności, żurawie te są niezbędnym narzędziem przy realizacji dużych i skomplikowanych projektów, takich jak budowa wysokich budynków, mostów, wiaduktów oraz innych dużych struktur.

Czym jest żuraw wieżowy?

Żuraw wieżowy to specjalistyczny dźwig budowlany, który składa się z pionowej wieży (masztu) i poziomego wysięgnika. Jest to duża maszyna, która pozwala na podnoszenie i przenoszenie ciężkich ładunków na placach budowy.

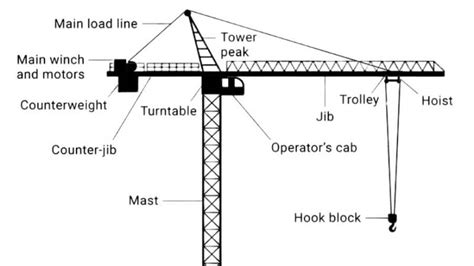

Kluczowe elementy konstrukcyjne:

• Maszt: Pionowa konstrukcja nośna, na której montuje się wysięgnik. Często jest to wielosekcyjna konstrukcja kratownicowa.
• Wysięgnik (ramię): Poziome ramię żurawia, które wychodzi od wieży i może się obracać wokół jej osi. Może być wychylny z cięgnikiem na końcu lub stały, poziomy, z wodzakiem poruszającym się po nim.
• Przeciwwaga: Niezbędny element do stabilizacji żurawia, równoważący ciężar podnoszonego ładunku.
• Kabina operatora: Miejsce, z którego operator steruje żurawiem, nadzorując i sterując przenoszeniem ciężkich ładunków.
• Układy lin i bloczków: Systemy mechaniczne, które umożliwiają podnoszenie i opuszczanie ładunków.

Żurawie wieżowe różnią się wielkością i specyfikacją w zależności od potrzeb projektu. Mogą mieć zasięg ramienia sięgający kilkudziesięciu, a nawet stu metrów, oraz zdolność podnoszenia ciężarów ważących nawet kilkadziesiąt, a w rekordowych przypadkach, setki ton.

Jak działa żuraw wieżowy?

Działanie żurawia wieżowego opiera się na zasadzie dźwigni oraz wykorzystaniu sił mechanicznych do podnoszenia i przenoszenia ładunków. Punktem podparcia jest wieża, wysięgnik i przeciwwaga. Silnik napędza bęben wciągarki, który zwija i rozwija linę stalową z hakiem, co jest fizyką w akcji: odpowiednia kombinacja długości ramienia i masy przeciwwagi generuje właściwą siłę do przeniesienia ładunku.

Proces montażu i działania:

1. Przygotowanie terenu: Pierwszym krokiem jest przygotowanie podłoża pod żurawia, co obejmuje jego wyrównanie i utwardzenie.
2. Montaż podstawy: Na przygotowanym podłożu rozkładana jest podstawa żurawia, do której mocowana jest wieża.
3. Ustawienie wieży: Wieża składa się z wielu pojedynczych elementów łączonych razem, aż do osiągnięcia żądanej wysokości.
4. Umieszczenie balastu: Jednocześnie umieszczany jest balast centralny. Po pełnym zabalastowaniu żurawia, na wieżę nakłada się obrotnicę oraz przeciwwysięg.
5. Montaż wysięgnika: Wysięgnik jest scalany na ziemi, po czym w całości podnoszony do góry i montowany do obrotnicy.
6. Podnoszenie i przenoszenie ładunków: Operator żurawia za pomocą wciągarki podnosi ładunek przyczepiony do haka, a mechanizm obrotowy pozwala na obrót ramienia z ładunkiem wokół wieży.

Żuraw na budowę przewożony jest w elementach na ciężarówkach, a jego montaż na miejscu odbywa się często przy pomocy żurawia samojezdnego.

Innowacje i bezpieczeństwo w technologii żurawi

Nowoczesne żurawie wieżowe wykorzystują zaawansowane technologie, które zwiększają ich efektywność i bezpieczeństwo.

Kluczowe innowacje:

• Elektryczne napędy: Przejście z napędów ręcznych na elektryczne znacząco zwiększyło wydajność i precyzję dźwigów wieżowych.
• Zaawansowane systemy sterowania: Współczesne żurawie są wyposażone w nowoczesne systemy komputerowe, joysticki i ekrany dotykowe, które ułatwiają sterowanie maszyną i monitorowanie jej parametrów pracy, zapewniając precyzję, bezpieczeństwo i możliwość pracy w wymagających warunkach.
• Energooszczędność: Współczesne żurawie wieżowe są zaprojektowane z myślą o minimalizacji zużycia energii, wykorzystując inteligentne napędy.
• Systemy bezpieczeństwa: Żurawie są wyposażone w liczne systemy bezpieczeństwa, takie jak czujniki obciążenia, awaryjne hamulce, systemy ostrzegania przed wiatrem i monitorowania warunków atmosferycznych, minimalizujące ryzyko awarii i wypadków.
• Nowe materiały: Zastosowanie stali o podwyższonej wytrzymałości, aluminium i innych nowoczesnych materiałów znacząco poprawiło wydajność i trwałość dźwigów.
• Mobilność: Współczesne żurawie wieżowe są projektowane tak, aby były stosunkowo łatwe do demontażu, transportu i ponownego montażu.

Bezpieczeństwo operacji:

Bezpieczeństwo operacji żurawiem wieżowym jest kluczowym aspektem w branży budowlanej:

• Szkolenie operatorów: Operatorzy żurawi wieżowych muszą przejść specjalistyczne szkolenia i uzyskać odpowiednie certyfikaty.
• Inspekcje i konserwacja: Regularne inspekcje techniczne i konserwacja są niezbędne do zapewnienia sprawności i bezpieczeństwa żurawia.
• Przestrzeganie norm i standardów: Żurawie wieżowe muszą spełniać międzynarodowe i lokalne normy dotyczące konstrukcji, eksploatacji i bezpieczeństwa.

Historia żurawi wieżowych

Historia urządzeń dźwignicowych sięga kilku tysięcy lat. Już w starożytnej Grecji, około VI wieku p.n.e., pojawiły się pierwsze urządzenia przypominające dźwigi. Były to proste konstrukcje wykorzystujące liny i bloczki, które umożliwiały wznoszenie masywnych kamiennych bloków. Rzymianie, rozwijając grecką myśl techniczną, stworzyli bardziej zaawansowane wersje dźwigów, potrafiące podnieść nawet 6000 kg, wyprzedzając technologicznie świat na stulecia.

Rozwój przez wieki:

• Średniowiecze: Na placach budowy królowały drewniane dźwigi napędzane siłą ludzkich mięśni lub zwierząt. Pierwsze wzmianki o zastosowaniu kół zębatych w dźwigach pochodzą z XIII wieku. Dźwigi średniowieczne były wykorzystywane głównie przy wznoszeniu gotyckich katedr. Żuraw Gdański z XV wieku służył nie tylko do pracy w porcie, ale był także symbolem miejskiej potęgi.
• Epoka przemysłowa: Przyniosła dynamiczny rozwój technologii dźwigowych, zwłaszcza w portach i na terenach fabrycznych. Napęd parowy, a później elektryczny, sprawił, że nawet kilkudziesięciotonowe konstrukcje nie stanowiły problemu. Inżynierowie opracowali akumulatory hydrauliczne, które pozwoliły na magazynowanie energii.
• Przełom XIX i XX wieku: To moment narodzin nowoczesnych żurawi budowlanych. Pierwszy żuraw wieżowy opatentował Friedrich Wilhelm Schiebl w 1906 roku. Była to stalowa konstrukcja, wykorzystująca ręczny mechanizm podnoszenia na bazie liny przeciąganej wokół bębna.
• Lata 20. XX wieku: W okresie międzywojennym żurawie wieżowe zaczęły ewoluować. Wprowadzenie elektrycznych napędów umożliwiło zwiększenie wydajności i udźwigu, co przyczyniło się do budowy wieżowców, takich jak słynny Chrysler Building w Nowym Jorku (1928-1930).
• Lata 50. i 60. XX wieku: Żurawie wieżowe zyskały na popularności na całym świecie, stając się nieodzownym narzędziem w budownictwie w miarę pionowego rozwoju miast. Ważnym kamieniem milowym była konstrukcja pierwszego samojezdnego żurawia wieżowego w 1949 roku, opracowana przez firmę Liebherr.
• Lata 70. i 80. XX wieku: Żurawie wieżowe przeszły znaczący rozwój, zwiększając moc i wydajność dzięki nowym materiałom, takim jak stal o podwyższonej wytrzymałości. Wprowadzono systemy komputerowego nadzoru ruchów żurawi.

Dziś żurawie wieżowe są nieodłącznym elementem krajobrazu wielkich miast. Dzięki nowoczesnym technologiom potrafią podnosić ładunki ważące setki ton na ogromne wysokości.

Wpływ żurawi wieżowych na rozwój miast i architekturę

Żurawie wieżowe miały ogromny wpływ na rozwój miast i architekturę na całym świecie. Pozwoliły na wznoszenie wysokich budynków, co z kolei wpłynęło na kształt i charakter miast. Dzięki nim architekci mogli tworzyć coraz bardziej imponujące konstrukcje, co przyczyniło się do tworzenia nowych ikon miejskich.

Jednym z przykładów, który ilustruje wpływ dźwigów wieżowych na architekturę, jest wschodząca fala drapaczy chmur w latach 30. XX wieku. Żurawie wieżowe umożliwiły budowę wyjątkowo wysokich budynków, takich jak Empire State Building czy Willis Tower, które stały się symbolami miast i krajobrazu miejskiego. Wpływ żurawi wieżowych na rozwój miast jest niezaprzeczalny - umożliwiły one wykorzystanie przestrzeni miejskich w sposób bardziej efektywny, co jest szczególnie ważne w miastach o ograniczonej przestrzeni.

Rekordowe żurawie i ciekawostki

• Największy obecnie produkowany żuraw: Krøll K10000. Jego długość wysięgnika wynosi 100 m, udźwig maksymalny to 240 Mg do wysięgu 44 m oraz 120 Mg przy 82 m.
• Rekordowy żuraw wieżowy świata (Zoomlion R2000-720): Podnosi do 720 ton na wysokość do 400 metrów, a jego wysięgnik liczy 100 metrów.
• Największy współczesny żuraw świata - Mammoet SK10: Może podnieść aż 10 000 ton. To konstrukcja wykorzystywana do największych projektów inżynieryjnych.
• Operatorzy żurawi wieżowych: W wielkich metropoliach, np. w Nowym Jorku, wykonują pracę na wysokości ponad 130 metrów nad ziemią.
• Żuraw Gdański: Był przez setki lat największym średniowiecznym dźwigiem portowym Europy i do dziś stanowi wyjątkowy symbol Gdańska. Powstał w XV wieku i służył do załadunku towarów oraz stawiania masztów na statkach.

Żurawie budowlane mogą być stacjonarne (także budowane na szczytowej kondygnacji budynku) lub przejezdne, na podwoziu szynowym lub gąsienicowym (do pracy w grząskim terenie). Mobilne żurawie wieżowe, np. firmy Spierings, to doskonały przykład innowacyjnych maszyn, które zmieniły sposób wykonywania prac na placach budowy, charakteryzując się wyjątkową mobilnością.

Żurawie i dźwigi to bohaterowie rozwoju cywilizacyjnego, łączący mechanikę z marzeniami o wielkich rzeczach. Współczesne miasta po prostu nie mogłyby rosnąć w górę bez żurawi.
