Ogólne Znaczenie Kontrolki z Symbolem Koła Zębatego
W maszynach roboczych, takich jak koparki i ładowarki teleskopowe, kontrolka z symbolem koła zębatego, często w kolorze czerwonym, sygnalizuje ogólny problem w układzie maszyny. W przypadku koparki 2 CX, zapalanie się czerwonej kontrolki z "zębateczką" podczas wrzucania biegu i przy wolnych obrotach, często wskazuje na problem z ciśnieniem lub ogólną usterką systemu napędowego. W kontekście ładowarki, jeśli przy tej zębatce widoczna jest "kropelka, albo strzałki", może to dodatkowo precyzować problem, np. z ciśnieniem oleju w układzie.

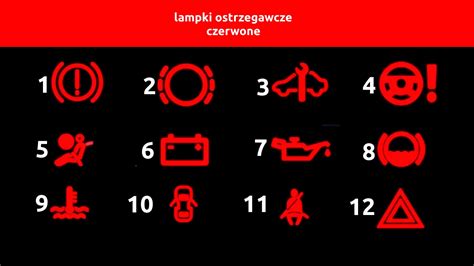

Kontrolki ostrzegawcze, wykorzystujące kolory takie jak czerwony i żółty, skutecznie przyciągają uwagę operatora. Czerwone kontrolki sygnalizują poważne sytuacje, takie jak przegrzanie silnika lub przekroczenie maksymalnego udźwigu, chroniąc przed awariami i wypadkami. Żółte kontrolki informują o problemach, na które należy zwrócić uwagę w najbliższym czasie, na przykład niskie ciśnienie oleju.
Systemy Diagnostyczne w Ładowarkach Teleskopowych JCB
Kontrolki w ładowarkach teleskopowych odgrywają niezwykle istotną rolę jako narzędzia diagnostyczne. Umożliwiają operatorom szybkie identyfikowanie problemów technicznych oraz monitorowanie stanu kluczowych systemów maszyny, w tym hydrauliki, elektryki i mechaniki. Dzięki kontrolkom operatorzy otrzymują informacje o konieczności przeprowadzenia rutynowych przeglądów oraz wymiany komponentów. Nowoczesne modele są wyposażone w zaawansowane systemy monitorowania, które informują o poziomie oleju hydraulicznego oraz stanie baterii.
Bezpieczeństwo operatora jest ściśle związane z prawidłowym działaniem kontrolek. Ostrzeżenia dotyczące przegrzania silnika, przeciążenia czy nieprawidłowej pracy systemów stabilizacyjnych umożliwiają szybką reakcję, co zapobiega potencjalnym wypadkom. Operatorzy ładowarek teleskopowych korzystają z zaawansowanych systemów diagnostycznych, co znacząco ułatwia ich pracę. Integracja nowoczesnych technologii oraz zgodność z międzynarodowymi standardami sprawiają, że kontrolki w ładowarkach teleskopowych są niezastąpionym wsparciem dla operatorów w ich codziennych obowiązkach.
Kontrolki w ładowarkach teleskopowych odgrywają kluczową rolę w zwiększaniu efektywności pracy, umożliwiając operatorom bieżące monitorowanie stanu maszyny. Wskaźniki dotyczące obciążenia oraz temperatury silnika mają bezpośredni związek z bezpieczeństwem operacyjnym. Kontrolka obciążenia pomaga zapobiegać przekraczaniu maksymalnych wartości udźwigu, co w efekcie zmniejsza ryzyko przewrócenia się urządzenia. Przestrzeganie norm bezpieczeństwa to podstawa ochrony operatorów. Nowoczesne systemy monitorowania łączą funkcje kontrolek z zaawansowaną technologią, co pozwala na precyzyjniejsze zarządzanie pracą maszyny. Wykorzystanie danych z kontrolek umożliwia bardziej świadome podejmowanie decyzji operacyjnych.
Jak dziła napęd hydrauliczny w maszynach hydraulicznych koparkach, podnośnikach i prasach.
Typowe Problemy Sygnalizowane Kontrolką z Kołem Zębato w Modelach JCB 531/536
Problemy z Układem SCR (JCB 5TC / 536/60)

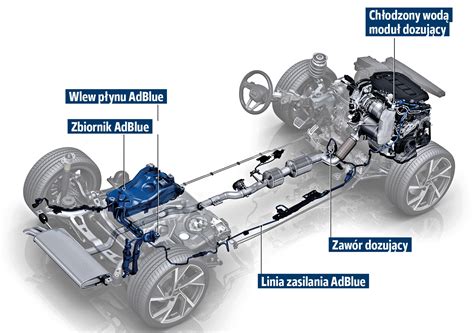

Dyskusja często dotyczy kodów błędów związanych z układem SCR (Selective Catalytic Reduction) w ładowarce teleskopowej JCB, model 5TC (ładowarka teleskopowa 536/60). Kody wskazują na częściowe lub całkowite zapchanie systemu SCR, który odpowiada za redukcję NOx z użyciem roztworu AdBlue. Wskazano, że problem nie dotyczy DPF (filtra cząstek stałych) i jego wypalania, gdyż SCR i DPF to różne systemy. W układzie SCR w tych maszynach obecny jest zbiornik na AdBlue, a jego działanie jest monitorowane przez sondy NOx oraz czujniki ciśnienia spalin przed i za filtrem.
Użytkownik próbował ręcznego wypalania przez rozgrzanie silnika i utrzymanie obrotów około 2000 obr./min, jednak bez skutku. Zasugerowano sprawdzenie układu AdBlue, w tym filtra i pompy, co po wymianie filtra i oczyszczeniu pozwoliło na prawidłowe dozowanie AdBlue. Podkreślono, że błędy mogą wynikać z problemów z sondami NOx lub zatkaniem układu AdBlue, a niekoniecznie z uszkodzeniem DPF. W bazie danych JCB nie znaleziono schematów elektronicznych dla podanego numeru PIN, co utrudnia diagnozę.
Usterki Elektryczne i Hydrauliczne (JCB 531-70 AGRI PLUS)
Użytkownicy zgłaszają problemy z ładowarką JCB 531-70 AGRI PLUS z 2010 roku, polegające na błędzie CAN (L071) oraz braku sterowania ramieniem. Mimo że silnik pracuje prawidłowo, brak jest możliwości kontroli ramienia. Po sprawdzeniu obwodu magistrali CAN, złącza oraz bezpieczników, stwierdzono, że problem może leżeć w joysticku, który był zalany i nie nadawał się do rozbiórki. Po wypięciu joysticka błąd pojawiał się natychmiast, natomiast gdy był wpięty, występował po pewnym czasie, co sugeruje jego związek z usterką.
Po wymianie złącza kabiny (złącze 8004) na Harting, starannie zachowując numerację przewodów, pojawił się błąd L021, ale ramię zaczęło działać. Ładowarka ta nie posiada systemu poziomowania osi ani systemu SRS (system podłączający siłownik podnoszenia ramienia do akumulatora hydraulicznego), a przełącznik TILT LOCK działa prawidłowo. Mimo to, pojawiła się informacja o błędzie SRS, co mogło wskazywać na pomyłkę kabli lub inną usterkę związaną z tym systemem, nawet w przypadku jego braku w maszynie.
Inne zaobserwowane anomalie to ciągłe zasilanie przełączników, joysticka i innych elementów podłączonych do pinu 27 sterownika hydrauliki (przewód 440), na którym znajduje się również zasilanie systemu LMI (Load Moment Indicator). Po ponownym sprawdzeniu wiązki elektrycznej, podejrzenie padło na sterownik hydrauliki. Okazało się, że uszkodzony jest układ BTS5215L, który odpowiada za zasilanie czujników. Zwarcie na wyjściu tego układu (wtyka J1, pin 27) było przyczyną problemów. Po podstawieniu innego, sprawnego układu z tego samego sterownika, błąd L021 zniknął, co potwierdza diagnozę. W tym kontekście, niepokojąca jest również obecność czerwonej kontrolki, której znaczenie w instrukcji może być trudno zlokalizować, ale która sygnalizuje poważne błędy systemowe.
Inny użytkownik zgłasza problem, gdzie joystick przestawał reagować po przejechaniu kilku metrów, aż w końcu hydraulika całkowicie przestała działać. Znaleziono spalony bezpiecznik zasilania ECU hydrauliki oraz zwarcie w wiązce z przodu, przy filtrze hydraulicznym. Dodatkową anomalią jest ciągłe świecenie wszystkich kontrolek wskaźnika przeciążenia na prawym słupku, nawet przy wyłączonym zapłonie. Kontrolki gasną dopiero po wyjęciu bezpiecznika sterownika hydrauliki, co potwierdza powiązanie ze zwarciem na pinie 27 we wtyczce J1.
Inne Problemy Elektryczne i Czujników (JCB 531-70)
W ładowarce JCB 531.70 z 2010 roku zgłaszany był problem z dmuchawą, która nie działała na pierwszym i drugim biegu, podczas gdy trzeci bieg działał prawidłowo. Przyczyną okazał się uszkodzony rezystor dmuchawy lub upalona kostka, a ostatecznie zidentyfikowano problem jako uszkodzony bezpiecznik termiczny, znajdujący się w obudowie wentylatora.
Kolejny problem dotyczył wskaźnika temperatury silnika, który po odpaleniu silnika i złapaniu przez niego temperatury, po włączeniu jakiegokolwiek odbiornika prądu (np. świateł, dmuchawy) powodował natychmiastowe wskazanie maksymalnej temperatury i sygnał dźwiękowy, jakby silnik się przegrzewał. Po wyłączeniu odbiornika, wskaźnik wracał do normy. Mimo wymiany czujnika temperatury, problem nie ustąpił. Sugestią jest występowanie zwarcia, które powoduje przepływ prądu na masę po włączeniu odbiornika. Problem ze wskaźnikiem paliwa w JCB 531/70 również był zgłaszany przez użytkowników.
Rodzaje Kontrolek i Ich Interpretacja
Rodzaje kontrolek w ładowarkach teleskopowych można klasyfikować w kilka głównych kategorii, które odzwierciedlają kluczowe aspekty funkcjonowania tych maszyn. Operatorzy ładowarek teleskopowych powinni regularnie obserwować te kontrolki, aby szybko reagować na wszelkie nieprawidłowości. Na przykład, kontrolka przegrzania silnika może wskazywać na konieczność inspekcji układu chłodzenia lub zmniejszenia obciążenia maszyny.
Kontrolki Ostrzegawcze (Czerwone, Żółte)
Informują operatora o zagrożeniach i nieprawidłowościach w działaniu maszyny. Zastosowane kolory, takie jak czerwony i żółty, skutecznie przyciągają uwagę. Czerwone kontrolki sygnalizują poważne sytuacje, takie jak przegrzanie silnika lub przekroczenie maksymalnego udźwigu, chroniąc przed awariami i wypadkami. Żółte kontrolki informują o problemach, na które należy zwrócić uwagę w najbliższym czasie, na przykład niskie ciśnienie oleju.
Kontrolki Operacyjne (Zielone)
Monitorują istotne parametry pracy ładowarki teleskopowej, takie jak prędkość obrotowa silnika, wysokość podnoszenia oraz zasięg wysięgnika. Zwykle korzystają z zielonego koloru, co oznacza prawidłowe funkcjonowanie systemów.
Kontrolki Diagnostyczne (Niebieskie, Białe)
Dostarczają cennych informacji o stanie technicznym maszyny, co znacząco ułatwia proces identyfikacji potrzeb konserwacyjnych. Często oznaczone niebieskim lub białym kolorem, mogą informować o poziomie oleju hydraulicznego czy stanie baterii. Nowoczesne ładowarki teleskopowe są wyposażone w ergonomicznie zaprojektowane kontrolki, co maksymalizuje wygodę użytkowania i pozwala na łatwe odczytywanie informacji podczas pracy na placu budowy.
Praktyczne Wskazówki dla Operatora
Praktyczne wskazówki dotyczące odczytu i interpretacji kontrolek są niezbędne dla zapewnienia efektywnej pracy z ładowarką teleskopową. W trudnych warunkach terenowych umiejętność właściwego rozumienia sygnałów z kontrolek może zapobiegać awariom oraz wypadkom.
Poznanie instrukcji obsługi: Ładowarka teleskopowa jest dostarczana z podręcznikiem, który szczegółowo opisuje funkcje kontrolek.
Szkolenia od autoryzowanych dealerów: Dealerzy oferują kursy, które uczą operatorów odczytu oraz interpretacji sygnałów z kontrolek.
Znajomość różnic pomiędzy producentami: Kontrolki mogą mieć różnorodne symbole oraz kolory w zależności od marki.
Zrozumienie znaczenia kontrolek w różnych sytuacjach operacyjnych jest niezwykle istotne. Na przykład, wzrost temperatury silnika oznacza konieczność natychmiastowego zatrzymania pracy i przeprowadzenia inspekcji układu chłodzenia. Integracja kontrolek z systemami monitorowania oraz diagnostyki jest kluczowa. Nowoczesne ładowarki wyposażone są w zaawansowane systemy, które dostarczają operatorom istotnych informacji o stanie maszyny. Zgodność z regulacjami bezpieczeństwa, takimi jak normy OSHA, wymaga, aby kontrolki były wyraźnie widoczne oraz łatwe do zrozumienia. Operatorzy mogą korzystać z lokalnych usług serwisowych, aby upewnić się, że kontrolki funkcjonują prawidłowo.
Identyfikacja przyczyn problemów na podstawie kontrolek stanowi istotny element efektywnej eksploatacji ładowarek teleskopowych. Współczesne ładowarki teleskopowe są wyposażone w zaawansowane systemy diagnostyczne, które generują kody błędów w przypadku jakichkolwiek nieprawidłowości. Operatorzy mogą wykorzystać te kody, aby szybko zidentyfikować problem. Kontrolki, takie jak sygnalizator przegrzania silnika oraz kontrolka obciążenia, informują o potrzebie przeprowadzenia konserwacji lub naprawy. Przegrzanie silnika sugeruje problemy z układem chłodzenia, które wymagają natychmiastowej interwencji, aby uniknąć poważniejszych uszkodzeń.
W przypadku aktywacji kontrolki systemu diagnostycznego operator powinien najpierw zatrzymać maszynę i zapoznać się z instrukcją obsługi, aby zrozumieć rodzaj błędu. Regularne przeglądy techniczne, zgodne z zaleceniami producenta i wykonywane przez lokalnych dealerów, pozwalają na wczesne wykrywanie oraz usuwanie usterek. W różnych branżach, takich jak budownictwo czy rolnictwo, konkretne kontrolki mogą wskazywać na problemy typowe dla danego środowiska pracy. W rolnictwie, gdzie ładowarki teleskopowe często operują na nierównym terenie, kontrolki stabilizacji odgrywają szczególną rolę.
