Sterownik automatycznej skrzyni biegów pełni kluczową rolę w wyborze odpowiedniego biegu oraz inicjowaniu momentu jego zmiany. Aby zapewnić jego prawidłowe działanie, niezbędne jest dostarczanie danych z wielu czujników. Na podstawie tych informacji, program zapisany w pamięci sterownika skrzyni biegów decyduje o wyborze biegu i momencie jego załączenia, sterując pracą zaworów elektromagnetycznych, przetwornika sprzęgła i systemów modulacji ciśnienia.
Jeśli którykolwiek element tego złożonego systemu nie działa poprawnie, mogą pojawić się poważne problemy z funkcjonowaniem automatycznej skrzyni biegów. W przypadku braku sygnału z czujnika prędkości lub gdy sygnał jest zakłócony, sterownik skrzyni biegów może nie działać właściwie. Najpoważniejszą konsekwencją jest przejście skrzyni automatycznej w tryb awaryjny, co oznacza ograniczenie jej działania do pierwszego i drugiego biegu oraz biegu wstecznego. Przekłada się to na ograniczoną funkcjonalność pojazdu i zwiększone zużycie paliwa.
Rodzaje czujników prędkości skrzyni biegów
Stosuje się dwa główne rodzaje czujników w skrzyniach biegów: hallotronowe i indukcyjne. Niezależnie od typu, ich zadaniem jest pomiar prędkości obrotowej wałka skrzyni biegów.
Działanie czujnika prędkości obrotowej

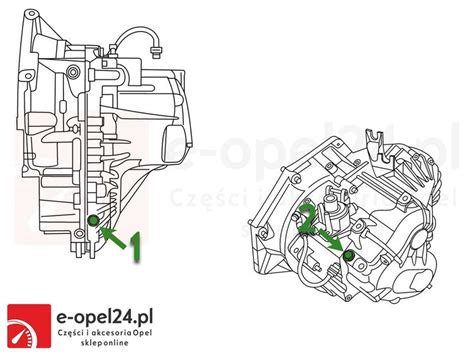

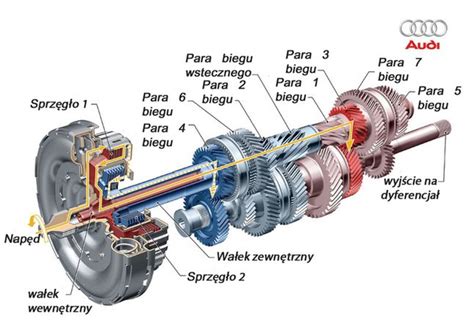

Działanie czujnika prędkości obrotowej opiera się na zmianach pola magnetycznego. Ruch obrotowy wieńca zębatego, zamontowanego na wałku wejściowym, generuje te zmiany. Oddziałują one na elementy pomiarowe czujnika, powodując zmiany napięcia, które następnie są przekształcane na sygnały napięciowe. Czujnik jest zazwyczaj montowany wewnątrz obudowy skrzyni biegów za pomocą śruby.
Diagnostyka i przyczyny awarii czujnika
Niewłaściwa praca czujnika prędkości jest wykrywana przez pokładowy system diagnostyki OBD2, a informacje o błędach zapisywane są w pamięci sterownika. Dlatego diagnostykę należy rozpocząć od podłączenia komputera diagnostycznego i odczytania kodów błędów.
Typowe przyczyny awarii
Jedną z częstych przyczyn awarii czujnika jest jego zabrudzenie metalowymi opiłkami, które powstają w wyniku ścierania się elementów metalowych wewnątrz skrzyni biegów. Opiłki te zakłócają wskazania elementu pomiarowego. W takim przypadku często wystarczy wyczyszczenie czujnika.
Inne potencjalne przyczyny złej pracy czujnika obejmują:
- Uszkodzenia przewodu sygnałowego.
- Zaśniedzenie złączy w gnieździe.
- Zwarcia wewnętrzne.
- Uszkodzenia mechaniczne.
Sprawdzanie i wymiana czujnika
Sposób sprawdzenia czujnika zależy od jego typu:
- Czujnik indukcyjny: Należy skontrolować jego rezystancję za pomocą omometru.
- Czujnik hallotronowy: Należy sprawdzić napięcie zasilające za pomocą woltomierza.
Wymiana czujnika prędkości skrzyni biegów jest zazwyczaj czynnością nieskomplikowaną. Po wymianie kluczowe jest skasowanie błędu w pamięci sterownika oraz wykonanie jazdy próbnej w celu kontroli prawidłowego działania skrzyni biegów. Montaż nowego czujnika często rozwiązuje problemy z funkcjonowaniem automatycznej skrzyni biegów.
Rola skrzyni biegów w maszynach budowlanych
Silnik spalinowy generuje moc, ale to skrzynia biegów decyduje, jak ta moc zostanie wykorzystana. We współpracy ze zmiennikiem momentu i mostami napędowymi, skrzynia biegów zamienia wysoką prędkość obrotową silnika na siłę pchania lub wyższą prędkość transportową. W świecie maszyn budowlanych, od koparko-ładowarek JCB po ładowarki kołowe, ewolucja skrzyń biegów była kluczowa dla zwiększenia wydajności, komfortu i oszczędności.
Moment obrotowy a przełożenie
Silnik spalinowy pracuje najwydajniej w wąskim zakresie obrotów. Skrzynia biegów pozwala dostosować obroty silnika do aktualnych potrzeb:
- Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale dysponuje ogromną siłą do pracy.
- Wysoki bieg (małe przełożenie): Maszyna porusza się szybko, ale ma mniejszą siłę pchania.
Typy skrzyń biegów
W maszynach budowlanych stosowane są różne typy skrzyń biegów:
Skrzynie manualne
Najstarszy i najprostszy typ przekładni, dziś spotykany głównie w starszych maszynach lub podstawowych wersjach wyposażenia. Składa się z wałków z kołami zębatymi o różnej liczbie zębów. Zmiana biegu następuje poprzez mechaniczne przesunięcie widełek zazębiających odpowiednią parę kół.
Skrzynie "Crash Box"
W bardzo starych maszynach stosowano skrzynie bez synchronizatorów, tzw. "crash box".
Skrzynie Powershift
Zwane również semi-automatic, są najpopularniejszym typem przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. Eliminują one konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift tradycyjne sprzęgło i synchronizatory zastąpiono hydraulicznie sterowanymi pakietami sprzęgłowych. Każdy bieg i kierunek jazdy ma dedykowany pakiet, składający się z tarcz ciernych i przekładek stalowych.
Kierowca wybiera bieg, a elektrozawór kieruje ciśnienie oleju, które ściska odpowiedni pakiet tarcz. Tarcie między tarczami powoduje zablokowanie pakietu i przekazanie napędu.
Najczęstsze przyczyny awarii Powershift
Najczęściej diagnozowane jest "spalenie tarcz", które jest objawem ślizgania się pakietu sprzęgłowego z powodu zbyt niskiego ciśnienia docisku. Główne przyczyny niskiego ciśnienia to:
- Niski poziom lub stary olej.
- Zapchany filtr oleju skrzyni.
- Nieszczelne uszczelnienia na tłoku sprzęgłowym.
- Awaria pompy ładującej skrzyni.
Profesjonalna diagnostyka polega na pomiarze ciśnień w specjalnych portach skrzyni biegów.
Skrzynie Autoshift
Stanowią ewolucję skrzyń Powershift. Operator wybiera jedynie kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje o zmianie przełożenia, podobnie jak w automatycznej skrzyni biegów w samochodzie.
Zmiennik momentu i system TorqueLock
Układy ze zmiennikiem momentu generują straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej, co zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika, które blokuje się przy wyższych biegach, tworząc bezpośrednie połączenie 1:1 między silnikiem a skrzynią biegów i eliminując poślizg.
Specyfika skrzyń automatycznych
Oprócz typowych awarii mechanicznych i hydraulicznych, w skrzyniach automatycznych występują problemy z elektroniką:
- Awaria czujników prędkości: Uszkodzony czujnik obrotów może wysyłać błędne dane, powodując szarpanie, nieprawidłową zmianę biegów lub przejście w tryb awaryjny.
- Problemy z kalibracją: Po większych naprawach skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego.
Typowe problemy i pytania
1. Maszyna szarpie przy zmianie kierunku jazdy (przód-tył).
Jest to klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
2. Co to jest "test przeciążeniowy" (stall test)?
Test diagnostyczny zmiennika momentu wykonywany przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów silnika przy zablokowanych hamulcach i włączonym biegu.
3. Jaki olej stosować do skrzyni Powershift?
Zawsze należy stosować olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju może prowadzić do uszkodzeń.
Serwis i naprawa skrzyń biegów
Regularny serwis i stosowanie wysokiej jakości filtrów (np. REDX) to najlepsza prewencja przed awariami skrzyń biegów. W przypadku wystąpienia awarii, kompleksowy remont skrzyni Powershift, obejmujący wymianę tarcz, uszczelnień, elektrozaworów, pomp i regenerację zmienników momentu, może być opłacalny.
Skrzynia biegów Powershift w Fordzie: problemy i jak je rozwiązać
Podsumowanie kluczowych informacji o czujniku prędkości
Czujnik prędkości obrotowej skrzyni biegów jest jednym z najbardziej awaryjnych podzespołów w automatycznych skrzyniach biegów. Jego usterka prowadzi do przejścia skrzyni w tryb awaryjny i problemów z wybieraniem przełożeń. Odpowiednia diagnostyka jest kluczowa dla prawidłowej naprawy i obniżenia jej kosztów.
Czujnik ten mierzy prędkość obrotową wału skrzyni biegów, a zebrane dane są przekazywane do sterownika automatycznej skrzyni biegów za pomocą przewodu sygnałowo-zasilającego. Przejście skrzyni w tryb awaryjny oznacza pracę w ograniczonym zakresie biegów (zazwyczaj 1, 2 i wsteczny).
Zasada działania czujnika
Czujnik prędkości obrotowej wykorzystuje zjawisko indukcji magnetycznej lub zjawisko Halla. Źródłem generowania impulsów elektrycznych jest pole magnetyczne pochodzące z ruchu obrotowego wieńca zębatego. Impulsy te są następnie przetwarzane przez sterownik na użyteczne informacje.
Typowe usterki czujnika:
- Zanieczyszczenie czujnika opiłkami metalu.
- Zaśniedzenie wtyczki/gniazda przewodu sygnałowo-zasilającego.
Procedura sprawdzania czujnika:
- Sprawdzenie przewodu sygnałowo-zasilającego pod kątem uszkodzeń mechanicznych i zwarć.
- Sprawdzenie przepływu prądu w przewodzie.
- Sprawdzenie przewodu przyłączeniowego pod kątem zwarcia do masy.
- W przypadku czujnika indukcyjnego: sprawdzenie rezystancji za pomocą omometru (wartość zadana przy 80°C - ok. 1000 om).
- W przypadku czujnika hallotronowego: sprawdzenie napięcia zasilającego za pomocą woltomierza.
- Podłączenie przewodu.
