Przednia Oś w Ciągnikach Serii Ursus C-4011 i Jej Pochodnych

W polskim rolnictwie na przełomie lat 50. i 60. XX wieku pojawiło się zapotrzebowanie na nowoczesne średnie i ciężkie ciągniki rolnicze. W odpowiedzi na te potrzeby, w 1961 roku nawiązano współpracę z czechosłowacką fabryką ciągników ZETOR, co doprowadziło do powstania modelu Ursus C-4011. Produkcja tego ciągnika, napędzanego 4-cylindrowym żeliwnym silnikiem wysokoprężnym typu S-4001 o pojemności skokowej 3120 cm³ i mocy maksymalnej 31 kW (42 KM), została zakończona w 1970 roku po wyprodukowaniu 98 284 sztuk. W kolejnych latach konstrukcja C-4011 była rozwijana i modernizowana, dając początek serii Ursus C-355, C-355M, C-360, C-362 i C-360-3P, której produkcję zakończono w 1993 roku.

Ewolucja Konstrukcji Przedniej Osi

W ciągnikach serii Ursus pochodnych od C-4011 można wyróżnić trzy główne typy przednich osi. Czterdziestka (C-4011) miała oś okrągłą, resorowaną na kołach „18” i całkiem odmienny układ kierowniczy, tzw. na dwa drążki. Ursus C-355 zastosował oś bez amortyzacji. Układ kierowniczy był wyposażony w drążek wzdłuż traktora, a drugi w poprzek. Pierwsze modele C-360 również były wyposażone w osie okrągłe, ale na kołach „16” (z innymi łożyskami, piastami i czopami).

Oś Okrągła kontra Oś Płaska

Od roku 1980 zaczęto montować w modelach C-360 osie „płaskie”. To rozwiązanie wywołało wiele dyskusji wśród użytkowników i mechaników, z podziałem na zwolenników i przeciwników obu typów osi.

Zalety Osi Płaskiej

• Mniejszy promień skrętu, co zwiększa zwrotność ciągnika.
• Możliwość uzyskania większego rozstawu osi.
• Lepsze dopasowanie do ładowaczy czołowych (Tur).
• Korzystniejszy rozkład ciężaru ciągnika, co według niektórych teorii, sprawia, że koło lżej się toczy.
• Nowa myśl techniczna inżynierów, a nie tylko cięcie kosztów, jak twierdzą niektórzy.
• W przypadku ciągnika C-385, od początku produkcji były montowane osie płaskie, co dowodzi ich solidności.

Zalety Osi Okrągłej

• Znacznie większa trwałość i solidność. Użytkownicy często podkreślają, że oś okrągła potrafi przeżyć sam ciągnik, podczas gdy wiele osi płaskich wymagało wymiany.
• Mimo że części do osi okrągłej mogą być droższe, jej wytrzymałość często rekompensuje ten koszt.

Wady Osi Płaskiej

• Użytkownicy w terenie górzystym i kamienistym zgłaszają, że osie płaskie są mniej odporne na obciążenia. Pękały w miejscu mocowania tulei sworznia i rozciągały się na końcach, gdzie jest przykręcona zwrotnica.
• Wadą jest tendencja do dezorganizowania się miejsca mocowania zwrotnicy oraz pękania w miejscu wspawania tulei pod sworzeń.
• W ciągnikach C-80, w których montowano płaskie osie, obserwowano częste wymiany, zwłaszcza przy intensywnym użytkowaniu, np. z pługiem do odśnieżania.
• Mimo że w sklepach jest duży popyt na płaskie osie, co świadczy o ich popularności, może to również wskazywać na ich częstszą wymianę z powodu uszkodzeń.

Wspornik Przedniej Osi i Układ Kierowniczy

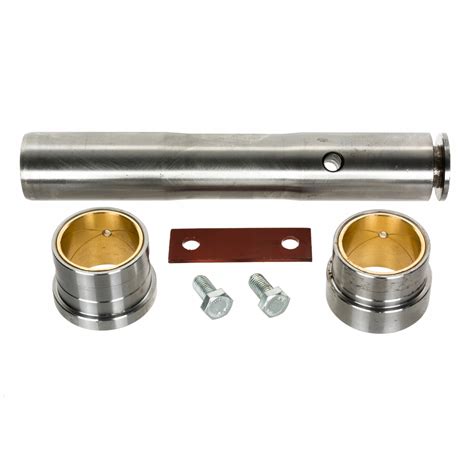

Oryginalny wspornik w C-4011 jest spawany z blachy. Jego największą wadą jest wyrabianie się otworów, w które wchodzi sworzeń. Problem ten można opóźnić poprzez przerobienie samego sworznia, który z czasem zamiast w tulejkach osi obraca się w otworach wspornika. Luzy można usunąć poprzez frezowanie i tulejowanie, napawanie i frezowanie, lub ręczne pasowanie na tusz.

Jeśli chodzi o układ kierowniczy, nie warto zakładać rozwiązania z C-60. Lepszym rozwiązaniem jest inwestycja w orbitrol, który zapewnia większy komfort i zbliżone koszty.

Modyfikacje i Dostosowania

Wymiana Kół i Zaczepu Przedniego

W przypadku chęci zmiany przednich kół z 18 na 16 cali (często z powodu dostępności i ceny opon), konieczna jest wymiana czopa zwrotnicy, piasty i felgi. Jeśli natomiast ciągnik posiada okrągłą oś amortyzowaną, którą właściciel chce zachować, możliwe jest jej odnowienie zamiast wymiany na płaską. W celu zamontowania przedniego zaczepu, np. do wpychania przyczepy, można dospawać kątowniki na boku wspornika z otworami, tworząc solidne mocowanie na osiem śrub. Ważne jest, aby zaczep był demontowalny, co umożliwi wyjęcie sworznia osi.

Montaż Tura (Ładowacza Czołowego)

Montaż tura od C-60 na C-4011 jest możliwy, szczególnie na „miękkim przodzie”. Wymaga to jedynie dospawania uchwytów z przodu. Niektórzy użytkownicy zastanawiają się również nad turami „zdjętymi z MF”, ale do ciągników Ursus lepiej pasują dedykowane konstrukcje.

Zmiana Maski

Wymiana maski z C-4011 na tę z C-360 jest możliwa. Maska z C-360 pasuje na bak, jednak może być konieczna wymiana baku przy zmianie układu kierowniczego na ten z 60-tki. Mocowanie nowej maski wymaga pewnych adaptacji, polegających na dorobieniu odpowiednich punktów montażowych na wsporniku. Maska z C-60 nie otwiera się do przodu, co eliminuje kolizje z przednim zaczepem.

Stan Techniczny i Konserwacja

Ważne jest regularne sprawdzanie stanu końcówek drążków poprzecznych i usuwanie luzów. Dbanie o układ kierowniczy i przednią oś ma kluczowe znaczenie dla bezpieczeństwa i komfortu pracy. Przy remontach kapitalnych, gdy kwestie finansowe nie są priorytetem, warto rozważyć wybór osi okrągłej ze względu na jej sprawdzoną trwałość.
