Automatyka mobilna to wysoce wyspecjalizowany dział automatyki, obejmujący systemy sterowania stosowane we wszystkich maszynach i pojazdach, które w celu wykonywania powierzonych im zadań muszą się przemieszczać. Ta zróżnicowana kategoria systemów automatyki przemysłowej obejmuje maszyny budowlane, pojazdy komunalne, sprzęt wojskowy i górniczy, a w szczególności maszyny rolnicze, które stanowią kluczowy obszar zastosowań.
Względem systemów automatyki mobilnej, a co za tym idzie stosowanych w nich czujników, stawiane są wysokie wymagania. Muszą być one odporne na zmienne i często niekorzystne warunki środowiskowe, takie jak zapylenie, działanie kurzu, wilgoć, wysokie temperatury, wibracje, a także czynniki chemiczne przyspieszające korozję. Ponadto, systemy te charakteryzują się dużą autonomią, wynikającą z rozproszenia systemów w maszynie, potrzeby ich niezależnego działania oraz braku typowych skrzynek sterowniczych. Konieczne jest również stosowanie specjalnych złączy zabezpieczających połączenia i gniazda przed wieloma czynnikami zewnętrznymi.
Standard ISOBUS: Klucz do Integracji w Rolnictwie

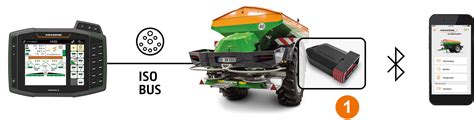

Idealnym przykładem pokazującym specyfikę rozwiązań automatyki mobilnej w rolnictwie jest standard ISOBUS, opisany w normie ISO 11783. Rozwój systemów automatyki mobilnej w maszynach rolniczych, zwłaszcza tych używanych do prac polowych, wymusił na producentach maszyn i ciągników opracowanie wspólnego standardu. Pozwala on na komunikację maszyny wykonawczej z interfejsem użytkownika za pomocą systemów automatyki zainstalowanych w ciągniku.
Dzięki ISOBUS, po podłączeniu maszyny do ciągnika, użytkownik na swoim interfejsie HMI (Human-Machine Interface) od razu widzi, najczęściej w postaci graficznej, wszystkie elementy robocze podłączonej maszyny oraz okna dialogowe służące do sterowania jej pracą. Eliminuje to potrzebę stosowania odrębnego systemu sterowania i wyświetlacza dla każdej maszyny. Standard ISOBUS umożliwia również pełną integrację i wymianę danych między wieloma urządzeniami i systemami wykorzystywanymi w maszynach rolniczych, takimi jak komputer sterujący pracą ciągnika, manipulatory czy system GPS.
Sterowniki PLC w Ciągnikach Rolniczych
W nowoczesnych ciągnikach większość układów mechanicznych jest sterowana i nadzorowana przez różnorodne układy elektroniczne, w tym sterowniki programowalne (PLC - Programmable Logic Controller). Ich podstawowym zadaniem jest obsługa inteligentnych, autonomicznych i półautonomicznych funkcji oferowanych przez daną maszynę. W praktyce, wiele stosowanych rozwiązań PLC jest tożsamych pod względem funkcjonalności z systemami tradycyjnej automatyki przemysłowej, ale dostosowanych do znacznie cięższych warunków pracy.
Przykładem takich rozwiązań są sterowniki z rodziny X90 firmy B&R. Systemy te mogą pracować w ekstremalnych temperaturach (od -40 °C do 85 °C), są odporne na wstrząsy, wibracje, wpływ soli, światła UV i oleju. Modułowa budowa pozwala na programowanie za pomocą platformy Automation Studio oraz tworzenie aplikacji bezpieczeństwa z certyfikowanych bloków oprogramowania. Sterowniki te umożliwiają również komunikację w czasie rzeczywistym, często za pośrednictwem przemysłowego protokołu POWERLINK Ethernet lub magistrali CAN, zaadaptowanej z przemysłu motoryzacyjnego.
Sterowniki PLC w ciągnikach rolniczych oferują możliwość zbierania i analizowania danych lokalnie, a następnie wysyłania ich do serwerów brzegowych (Edge AI) lub bezpośrednio do systemów IT przedsiębiorstwa za pomocą protokołu OPC UA, co jest zgodne z koncepcją Przemysłowego Internetu Rzeczy (IIoT).
Kluczowe Typy Czujników Stosowanych w Maszynach Rolniczych
Współczesne rolnictwo stawia na nowoczesność i precyzję, a różnorodne czujniki odgrywają kluczową rolę w zarządzaniu i monitorowaniu pracy maszyn rolniczych. Poniżej przedstawiono najważniejsze typy sensorów:
Czujniki Temperatury
Niezbędne do monitorowania i regulacji temperatury w różnych podzespołach maszyn rolniczych, takich jak silniki czy układy chłodzenia. Działają na zasadzie pomiaru zmian oporu elektrycznego lub napięcia, proporcjonalnych do zmian temperatury. Dzięki nim operator może na bieżąco kontrolować temperaturę i zapobiegać przegrzaniu, co przekłada się na dłuższą żywotność urządzeń oraz większą efektywność pracy.
Czujniki Ciśnienia
Służą do precyzyjnego kontrolowania ciśnienia w układach hydraulicznych, pneumatycznych oraz w oponach maszyn rolniczych. Mierzą siłę wywieraną przez ciecz lub gaz na powierzchnię czujnika, przekształcając ją na sygnał elektryczny. W aplikacjach przemysłowych, takich jak hydrauliczne podnośniki nożycowe, ciśnienie może sięgać nawet 400 barów. Wykorzystuje się tu czujniki z metalową celą pomiaru, takie jak Turck PS510, oferujące wysoką odporność na nadciśnienie i hermetyczną szczelność. Informacje te są przekazywane do systemu sterującego, umożliwiając dokładną regulację i zapobieganie uszkodzeniom.
Czujniki Indukcyjne
Wykorzystywane do bezkontaktowego wykrywania obiektów metalowych, co jest niezwykle przydatne w automatyzacji procesów rolniczych. Działają na zasadzie generowania pola elektromagnetycznego i detekcji zmian tego pola spowodowanych obecnością metalowego obiektu. Pozwalają na precyzyjne sterowanie i monitorowanie ruchomych części maszyn, takich jak mechanizmy wysiewające czy narzędzia robocze, zapewniając płynną i bezawaryjną pracę.
Czujniki Położenia Wału i Prędkości
Są kluczowe dla dokładnej kontroli położenia wału korbowego i synchronizacji pracy silnika. Czujniki prędkości pozwalają łatwo monitorować prędkość maszyny, co jest istotne dla optymalizacji prac polowych.
Inklinometry (Czujniki Przechyłu)
Służą do pomiaru odchylenia w sposób absolutny. Dokładny pomiar kąta nachylenia w poziomie lub wychylenia w pionie jest niezwykle istotny we wszystkich aplikacjach, gdzie konieczne staje się zapewnienie bezpieczeństwa w sterowaniu ruchem. Czujniki przechyłu firmy Gemac, oparte na mikromechanicznych elementach krzemowych (MEMS), są w stanie mierzyć odchylenia od osi poziomej w zakresie kątowym do 360°. Niewielkie zmiany potencjału, przy zasilaniu precyzyjnym napięciem referencyjnym, dają zmiany napięcia wychwytywane przez układ ASIC.
Inklinometry GEMAC mogą realizować pomiary w jednej, dwóch, a nawet sześciu osiach. Ich zakres kątowy może być indywidualnie dostosowywany (np. do ±90°, ±180° lub ±360°). Urządzenia są wykonywane z różnymi interfejsami, w tym z analogowym wyjściem napięciowym, prądowym lub cyfrowym, w standardzie CANopen. Inklinometry GEMAC spełniają normę EN ISO 14982 dla maszyn rolniczych i leśnych oraz normę EN 13303 dla maszyn budowlanych. Serie takie jak GEMAC Motus BLACKLINE doskonale sprawdzają się do pomiaru nachylenia w procesach dynamicznych, dzięki zoptymalizowanemu algorytmowi fuzji czujników z ulepszonym filtrem Kalmana, natomiast seria GREENLINE oferuje kompaktową konstrukcję idealną do trudnych warunków.
Czujniki Linkowe (Liniowego Przemieszczenia)
Kontrolują wychylenie oraz wysuw elementów maszyn, m.in. w przyczepach, wywrotkach, podporach i wysięgnikach żurawi teleskopowych. Mierzą liniowe przemieszczenie ruchomej części poprzez doczepioną linkę, która nawija się precyzyjnie na bęben napędzany silnikiem sprężynowym. Bęben zwijający jest osiowo połączony z wieloobrotowym potencjometrem precyzyjnym albo enkoderem inkrementalnym lub absolutnym. Ruch linowy jest przekształcany na ruch obrotowy, a następnie na zmiany oporności lub policzalne impulsy. Przykładem jest czujnik WPS-K100 firmy Micro-Epsilon, dostępny w wariantach do 8 metrów z liniowością do 0,25% FSO, z wyjściem analogowym (U/I), potencjometrycznym oraz cyfrowym (CANopen).
Czujniki Momentu Obrotowego
Używane do kontroli prędkości i momentu obrotowego na wale w celu określania poboru mocy osprzętu w czasie rzeczywistym. Sygnał momentu obrotowego jest zmienną sterującą, np. do optymalizacji wydajności rozsiewacza nawozów lub regulacji prasy do belowania, aby uzyskać maksymalną przepustowość. Technologia czujników momentu NCTE (np. seria DFM73/7300) monitoruje również stan pracy lub zużycie w czasie rzeczywistym w celu konserwacji predykcyjnej.
Technologia FAST od NCTE bazuje na zjawisku magnetostrykcji, gdzie wał staje się inteligentnym czujnikiem. Wał stalowy jest magnetycznie kodowany na poziomie mikroskopowym, tworząc bipolarne pola, które torsja deformuje. Bezstykowy detektor pola magnetycznego rejestruje te zmiany i przetwarza na sygnał wyjściowy w czasie rzeczywistym. Czujniki NCTE, takie jak DFM73/7300 do napędów wału odbioru mocy (PTO) w ciągnikach, charakteryzują się wysoką dokładnością (do ±0,5%) i zakresem momentu obrotowego do 3000 Nm. Mogą być montowane między ciągnikiem a maszyną rolniczą bez użycia narzędzi, oferując wyjścia napięciowe (0-5 V, 0-10 V), prądowe (4-20 mA) oraz opcjonalnie komunikację po USB lub CAN.
Podłączanie Czujników do Sterowników PLC
Podłączenie czujnika do sterownika PLC wymaga świadomości różnych aspektów, w tym rodzaju wyjścia czujnika, jego funkcji oraz zasilania. Typowe wyjścia to:
- Wyjścia tranzystorowe (PNP lub NPN): Idealne do zastosowań, gdzie priorytetem jest szybkość reakcji. Sygnał z czujnika kierowany jest bezpośrednio do wejścia PLC. Charakteryzują się szybką częstotliwością przełączania i krótkim czasem reakcji. Zazwyczaj mają zasilanie w zakresie 10-30 VDC (najpopularniejsze to 24 VDC) i standardowy prąd obciążenia 100 mA.
- Wyjścia przekaźnikowe: Ich główną zaletą jest zdolność do bezpośredniego zasilania urządzenia sterowanego przez czujnik. Mogą oferować separację galwaniczną między układem opto-elektronicznym a przekaźnikiem, co pozwala na różnorodność zasilania. Niestety, mają niższą częstotliwość przełączania, wolniejszy czas reakcji i mogą ulec uszkodzeniu pod wpływem dużego prądu. Najczęściej obsługują zarówno prąd stały, jak i przemienny.
W fotoprzekaźnikach najbardziej rozpowszechnionym sposobem połączenia jest wtyk M12 z czterema pinami, choć występują również wersje z wtykami M8 (3- lub 4-przewodowe) oraz M12 z 5 lub 8 pinami. Piny 1 i 3 zwykle służą do zasilania, pin 4 to standardowy sygnał Q. Pin 2 może pełnić różne funkcje, np. negację wyjścia Q (/Q) lub wejście do zdalnej konfiguracji. Niektóre czujniki komunikują się za pomocą specyficznych protokołów, takich jak IO-Link, lub oferują programowalne wyjścia Q1, Q2, Q3.
Producenci i Dostępność Czujników
Na rynku dostępny jest szeroki wybór czujników od renomowanych producentów, takich jak Hella i Elobau, którzy są cenieni za innowacyjne technologie, wysoką jakość, trwałość i niezawodność, co sprawia, że są wybierani przez producentów maszyn rolniczych, jak Claas czy Massey Ferguson. Firmy takie jak WObit i Korbanek oferują bogatą gamę sensorów kompatybilnych z maszynami rolniczymi, zapewniając wsparcie techniczne i wzorcowanie.
Dzięki regularnym przeglądom i konserwacji czujników, możliwe jest unikanie kosztownych napraw i zapewnienie długowieczności maszyn. Zastosowanie uniwersalnych sterowników programowalnych w automatyce mobilnej gwarantuje dostępność na rynku identycznych lub podobnych urządzeń w przyszłości, ułatwia diagnostykę oraz modernizację starszych maszyn.
