Nowoczesne pojazdy, w tym maszyny rolnicze takie jak opryskiwacze, do prawidłowego funkcjonowania potrzebują licznych elementów pomiarowych. Zbierają one informacje o parametrach pracy silnika, torze jazdy, działaniach kierowcy, warunkach otoczenia lub nawierzchni. Jednym z takich urządzeń jest czujnik kąta skrętu. Jego zadaniem jest odczytywanie ruchów kierownicy i przekazywanie wartości do komponentów sterujących. To niepozorne urządzenie może mieć wpływ na komfort i bezpieczeństwo jazdy, jak również na precyzję pracy w rolnictwie. Uszkodzenie elementu odpowiedzialnego za pomiar położenia kierownicy może obniżyć bezpieczeństwo jazdy, zwłaszcza na śliskiej nawierzchni.
Zasada Działania i Rodzaje Czujników Kąta Skrętu
Czujnik kąta obrotu jest stosowany w pojeździe wszędzie tam, gdzie ma być wykrywany ruch obrotowy. Przykładem może być pomiar poziomowania pojazdu, regulacja zasięgu świateł, jak również pomiar kąta skrętu kierownicy i ustawienia przepustnicy. Czujnik kąta skrętu to element pomiarowy, który zazwyczaj znajduje się w kolumnie kierownicy. Komputer używa tego parametru do rozpoznania, czy samochód porusza się w kierunku wybranym przez prowadzącego.
Typy Sensorów Kąta Skrętu
- Indukcyjne czujniki kąta skrętu: Większość współczesnych samochodów wyposażona jest w indukcyjny czujnik kąta skrętu. Taki czujnik składa się ze stojana i wirnika. Wirnik połączony jest z wałkiem kolumny kierowniczej, a stojan jest przymocowany do obudowy sensora. Podczas poruszania kierownicą wytwarzają się mikroprądy, które są przeliczane przez procesor czujnika na kąt obrotu. Indukcyjne moduły są bezstykowe i oferują zdublowane pomiary dla autodiagnostyki oraz szeroki zakres obrotu. Czujniki CIPOS® (Contact Less Inductive Position Sensor) firmy HELLA działają bezdotykowo, są mechanicznie niezależne i niewrażliwe na wilgoć (np. wodoszczelność, IP6K9K) i zmiany temperatury, co zapewnia wysoką dokładność pomiaru przez cały okres eksploatacji. Ponieważ nie jest wymagany magnes, czujnik kąta obrotu gwarantuje również niewrażliwość na pola magnetyczne i linie energetyczne, co czyni technologię idealną do zastosowania w pojazdach elektrycznych.
- Optyczne czujniki kąta skrętu: W przeszłości wykorzystywano też części o innej konstrukcji. Popularne były przede wszystkim czujniki optyczne, wykorzystujące fale światła (najczęściej w zakresie podczerwieni) i pierścień pomiarowy z ciemnymi i jasnymi polami.
- Magnetorezystywne czujniki kąta skrętu: Drugim typem sensora kąta skrętu - kiedyś popularnym, obecnie jednak rzadko spotykanym - jest czujnik magnetorezystywny.
Czujnik kąta skrętu nie mierzy bezpośrednio kąta obrotu kierownicy. Korzysta on z sensorów z elektrycznym sygnałem wyjściowym. Oznacza to, że najważniejsze jest to, aby system samochodu mógł odpowiednio przeliczyć prąd na kąt obrotu kierownicy i ustawienie kół. Czujnik powinien bezbłędnie rozpoznawać ustawienie kół na wprost i oba skrajne położenia (lewe i prawe). Dzięki temu możliwe jest zaprogramowanie zakresu działania, wyznaczenie podziałki i odpowiednie przeliczenie parametrów. Współczesne czujniki mają niezwykle wysoką rozdzielczość i dokładność, rozpoznając ruch kierownicy wielkości kilkunastu sekund kątowych (1 sekunda to 1/3600 stopnia).
Zastosowanie Czujnika Kąta Skrętu w Pojazdach
Od roku 2011 wszystkie nowe samochody sprzedawane w Unii Europejskiej muszą być wyposażone w system aktywnej kontroli trakcji, najczęściej opisywany skrótem ESP (Electronic Stability Program). Pierwotnie czujnik kąta skrętu był elementem tego układu. Producenci zdecydowali się rozbudować sterowniki, aby wykorzystywały one dane o ruchu kierownicy. Informacja o obrocie kierownicy trafia w czasie rzeczywistym do modułów sterujących pojazdu. Element mierzy kąt i prędkość obrotu kierownicy, a dane wysyłane są do sterowników ESP/ESC/DSC, modułu ABS (Anti-lock Braking System) i układu wspomagania. Sterownik porównuje intencję kierowcy z sygnałami z kół i czujników przyspieszenia, by stabilizować tor jazdy.
Najczęściej spotykanym dodatkowym zastosowaniem czujnika kąta skrętu jest sterowanie elektromechanicznym wspomaganiem kierownicy. W tym wypadku poza kątem zwykle mierzony jest także moment obrotowy, który kierowca przykłada do kierownicy. Wraz z danymi o prędkości i kierunku jazdy pozwala to na sterowanie adaptacyjnymi układami wspomagania kierownicy i dostosowanie siły do potrzeb w danej chwili. Dzięki temu ruchy kierownicy są mocniej wspomagane podczas manewrów z małą prędkością, a o wiele słabiej podczas szybszej jazdy.
Dane z czujnika kąta skrętu wykorzystują też zaawansowane elementy wyposażenia, takie jak tempomaty adaptacyjne, asystent pasa ruchu czy system automatycznego awaryjnego hamowania. W tradycyjnym tempomacie czujnik kąta skrętu może być wykorzystany jako jeden z wyłączników bezpieczeństwa. Producenci samochodów prawdopodobnie będą tworzyć nowe zastosowania dla danych pochodzących z tego czujnika, który już teraz jest jednym z elementów wykorzystywanych w eksperymentach z samochodami autonomicznymi.
Jak działa ESP
Czujnik Kąta Skrętu w Opryskiwaczach Rolniczych

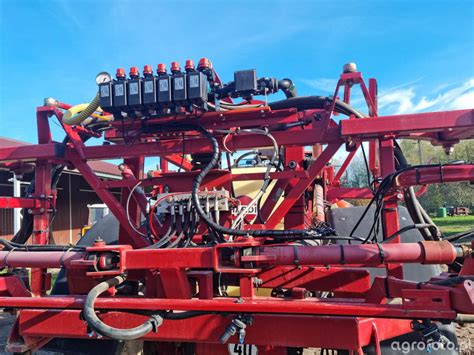

W kontekście maszyn rolniczych, takich jak opryskiwacze, czujnik kąta skrętu kół (np. w opryskiwaczu Rau) odgrywa kluczową rolę w precyzyjnym prowadzeniu i manewrowaniu. Użytkownicy zgłaszają problemy z komputerami pokładowymi, takimi jak Quantotron TA, gdzie nieprawidłowe działanie czujnika indukcyjnego prowadzi do błędów w pomiarze prędkości lub płynności sterowania. Problem może polegać na tym, że po usunięciu metalu dioda czujnika nie gaśnie całkowicie, co sugeruje przebicie, nawet po wymianie czujnika na nowy (np. Omron).
Wyzwania w Projektowaniu Sterowania Skrętem Opryskiwacza
Istnieje potrzeba zbudowania sterownika do wspomagania skrętu kół w opryskiwaczach, który miałby działać na podstawie sygnałów z potencjometru lub enkodera. Rozwiązanie to jest stosowane przez niektórych producentów, ale bywa bardzo awaryjne. Opryskiwacze ciągnione przez traktor, wyposażone w siłowniki skrętu uruchamiane elektrozaworami typu NC, często posiadają uboższą wersję sterownika bez zaawansowanego sterowania skrętem.
Dyskusje nad optymalnym rozwiązaniem wskazują na kilka metod:
- Potencjometr na dyszlu: Możliwe jest zamontowanie potencjometru (np. od balansu od wzmacniacza) na dyszlu, który dawałby informację o poziomie skrętu na podstawie wychyłu. Następnie sterownik otwierałby odpowiednie zawory (jeden do skrętu w lewo, drugi w prawo). Dodatkowo, czujnik zbliżeniowy mógłby wskazywać pozycję "zero" (opryskiwacz jedzie prosto). Gdy czujnik zbliżeniowy przestanie być aktywny, sterownik na podstawie wskazania potencjometru podałby napięcie na zawór, a po powrocie wartości potencjometru do "prostowania" kół, na drugi zawór, aż do ponownego wykrycia pozycji "zero" przez czujnik zbliżeniowy.
- Czujniki indukcyjne: Inna koncepcja opiera się na czujnikach indukcyjnych, które mogłyby być bardziej niezawodne. Wyzwaniem jest jednak rozróżnienie długiego, delikatnego skrętu (np. 20 stopni) od ostrego (np. 90 stopni), jeśli oba trwają równie długo. Samo sterowanie czasem otwarcia/zamknięcia siłownika może być niedokładne. Rozwiązaniem może być zastosowanie czterech czujników indukcyjnych (dwóch do skrętu i dwóch do ustalania położenia jazdy na wprost) z prostą logiką sterującą.
- Enkodery na kołach: Sugeruje się, że najlepszym rozwiązaniem byłoby dodanie enkoderów na kołach lub zespołach kół, które zapewniłyby precyzyjniejszy pomiar kąta. Jest to jednak droższa opcja.
Typowe Usterki i Objawy Uszkodzonego Czujnika Kąta Skrętu
Czujnik kąta skrętu to dość trwały element. Jego awarie zdarzają się rzadko, zwykle z powodu uszkodzenia mechanicznego podczas napraw lub w wyniku problemów z „zimnymi lutami” w elektronice. „Zimne luty” powstają, gdy w spoiwie lutowniczym znajduje się niewystarczająca ilość topnika. Między konektorem a lutowiem tworzy się mikroskopijna pusta przestrzeń. Układ przetwornika również może ulec uszkodzeniu.
Pierwszym sygnałem awarii często są stałe lub okresowe komunikaty na desce rozdzielczej. Do najczęstszych objawów należą:
- Sygnały ostrzegawcze na desce rozdzielczej: Zapalone kontrolki ESP, ABS lub kontroli trakcji, oraz komunikaty o błędach systemów stabilizacji. Problem może występować stale lub pojawiać się okresowo.
- Problemy ze wspomaganiem kierownicy: Nierówne wspomaganie, chwilowe usztywnienie kierownicy, „martwe” odczucie, opóźnione reakcje na skręt, potrzeba częstszych korekt. Awaria wpływa na zachowanie auta w zakrętach - pogarsza stabilność toru jazdy i może dawać wrażenie ściągania.
- Brak działania innych systemów: Bez sprawnego czujnika nie będą działać też inne układy, które z niego korzystają (tempomat adaptacyjny, asystent pasa ruchu itp.). Jednostka sterująca najpewniej je wyłączy, ponieważ wykryje niesprawność, która mogłaby być niebezpieczna dla kierowcy!
Podobne objawy mogą dawać problemy z geometrią lub zawieszeniem, dlatego same symptomy nie przesądzają, ale warto zwrócić uwagę i przeprowadzić diagnostykę. Poniższa tabela przedstawia przegląd objawów:
| Objaw na desce | Odczucie kierowcy | Możliwe przyczyny | Prosty test przed OBD |
|---|---|---|---|
| Migająca kontrolka ESP/ABS | Niestabilne wspomaganie | Uszkodzony element pomiarowy, błąd w sterowniku | Sprawdź, czy komunikat pojawia się po uruchomieniu i po maks. skrętach |
| Komunikaty o błędach | Opóźniona reakcja na kierownicę | Problemy elektryczne lub z połączeniem | Powtarzalność objawu podczas krótkich prób drogowych |
| Tryb awaryjny ESP | Pogorszenie stabilności toru | System używa wartości zastępczej | Porównaj zachowanie przed i po włączeniu systemów wspomagania |
Diagnostyka i Kalibracja Czujnika Kąta Skrętu
Nie istnieją żadne sposoby, które można wykorzystać do samodzielnego sprawdzenia działania czujnika. Do zidentyfikowania problemu konieczne będzie zastosowanie komputera diagnostycznego, podłączonego przez standardowe złącze OBD (On-Board Diagnostics) do magistrali CAN.
Diagnostyka za pomocą OBD-II

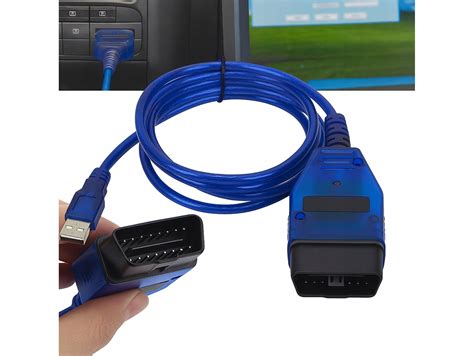

Test przez OBD-II to najszybszy sposób na weryfikację sygnałów sterowników bez rozbierania kolumny. Przygotowanie obejmuje znalezienie gniazda OBD, zapewnienie stabilnego zasilania akumulatora i wybranie modułu ABS/ESP lub modułu wspomagania. Należy uruchomić silnik lub ustawić zapłon tak, by działało wspomaganie. Obracając kierownicą powoli, obserwuje się odczyty SAS/Angle na testerze. Wartości powinny zmieniać się płynnie, bez skoków i „zamrożeń”. Interpretacja: pozycja „na wprost” zwykle zbliżona do zera, a wartości w lewo i prawo rosną symetrycznie. Brak zgodności wskazuje na błąd czujnika lub potrzebę kalibracji. Zawsze należy sprawdzić kody błędów przed kasowaniem - zapisz raport. Warto przeprowadzić kilka cykli skrętu i porównać odczyty oraz ocenić wtyczki i wiązkę przy kolumnie - luz lub korozja często daje podobne objawy. Bezpieczna sekwencja to: odczyt → zapis zrzutu ekranowego → test dynamiczny → kasowanie i ponowny test. Powtarzalność błędu potwierdza konieczność naprawy lub kalibracji.
Kalibracja Czujnika Kąta Skrętu
Po naprawie układu kierowniczego często konieczne jest ponowne ustawienie punktu zerowego, by systemy pojazdu działały poprawnie. Inicjalizacja ustawia punkt „na wprost”, a kalibracja uczy sterownik, gdzie znajduje się kierownica po zmianach mechaniki. Obie procedury przywracają zgodność sygnałów sterownika z rzeczywistym położeniem. Zabieg ten należy wykonać po wymianie elementów kolumny, demontażu kierownicy, naprawach po kolizji, wymianie czujnika oraz korekcji geometrii kół. Do kalibracji czujnika kąta skrętu konieczne jest użycie profesjonalnych urządzeń diagnostycznych. Typowa procedura na testerze polega na ustawieniu pojazdu na równej nawierzchni, ustawieniu kierownicy na „zero”, wybraniu funkcji kalibracji, potwierdzeniu i wykonaniu pełnych skrętów w lewo i prawo zgodnie z instrukcją. Na końcu usuwa się zapisane błędy i sprawdza powtarzalność odczytów. Bez prawidłowej kalibracji układ wspomagania i systemy stabilizacji mogą reagować nieprawidłowo, co obniża bezpieczeństwo i komfort jazdy. Jeśli procedura nie udaje się, winne mogą być aktywne błędy ABS/ESP, niespójne sygnały z elementów lub mechaniczne uszkodzenia. Zawsze stosuj instrukcje producenta - kolejność kroków ma znaczenie.
Decyzja o Naprawie lub Wymianie
Decyzja o naprawie lub wymianie powinna opierać się na powtarzalności błędów i wiarygodności odczytów. Diagnostyka wystarczy, gdy błąd jest jednorazowy, zniknął po kalibracji lub wtyczka była luźna. Wymiana jest konieczna, gdy błędy powtarzają się po procedurach, sygnał jest nielogiczny lub wskazania przerywają mimo poprawnych połączeń. Ryzyko jazdy z uszkodzonym elementem to ograniczona praca ESP/ABS i słabsze wspomaganie kierownicy. W warsztacie spodziewaj się pełnej diagnostyki, testu dynamicznego, kontroli wiązki i - jeśli trzeba - wymiany oraz kalibracji przy pomocy testera. Przy wymianie pamiętaj o procedurach bezpieczeństwa przy demontażu poduszki: odłączenie akumulatora i czas na rozładowanie. Przygotuj log błędów i zdjęcia odczytów; na jeździe próbnej sprawdź powtarzalność komunikatów i płynność wskazań. Może się zdarzyć, że czujnik został uszkodzony w wyniku innej usterki, którą należy szybko znaleźć, ponieważ może ona zniszczyć także nową część. Awaria może dotyczyć jednego z elementów układu lub w zbliżonym czasie ulec awarii inny czujnik czy element układu, gdyż ESP korzysta z kilkunastu różnych czujników.
