Podłączenie i Diagnostyka Czujników Temperatury w Ciągnikach Rolniczych

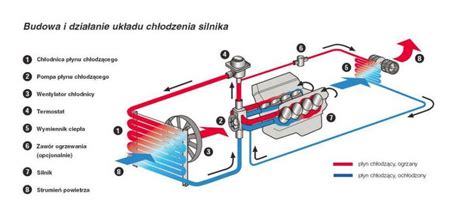

Wprowadzenie do Systemów Monitorowania Temperatury

Wskaźnik temperatury wody to bardzo ważny element ciągnika rolniczego. Jak sama nazwa wskazuje, służy do kontroli ciepłoty cieczy chłodzącej w ciągniku. Przekazuje niezwykle istotne informacje, dzięki którym można upewnić się, że pojazd działa jak należy. Dzięki niemu można wykonywać prace w sposób bezpieczny i bez zbędnych przestojów. Sprawne funkcjonowanie wskaźnika temperatury jest kluczowe dla efektywnej pracy ciągników, a właściwe monitorowanie temperatury wody to fundament efektywnej pracy każdego traktora.

Narzędzia takie jak wskaźnik temperatury C-385 są niezwykle istotne dla posiadaczy traktorów URSUS C-385, ponieważ monitorują temperaturę płynu chłodzącego, zapewniając bezpieczeństwo oraz niezawodność pracy maszyn rolniczych. Dzięki jego dokładnym pomiarom operatorzy mogą szybko reagować na ewentualne problemy, takie jak przegrzanie silnika.

Chociaż temat artykułu wspomina o "dwupinowym czujniku temperatury", większość czujników stosowanych w ciągnikach rolniczych, na podstawie dostarczonych informacji, to czujniki jednoprzewodowe, które wykorzystują masę pojazdu jako drugi biegun. Artykuł skupia się na tym powszechnym typie czujników oraz ich podłączeniu i diagnostyce.

Budowa i Zasada Działania Czujnika Temperatury

Jak działa czujnik jednoprzewodowy (termistor NTC)

Czujnik temperatury to nic innego jak swego rodzaju potencjometr zmieniający opór względem temperatury. Wskaźnik temperatury w modelu C-385 bazuje na termistorze NTC, co oznacza, że jego rezystancja zmienia się w odpowiedzi na temperaturę. Kiedy temperatura cieczy chłodzącej rośnie, rezystancja czujnika spada, co umożliwia dokładne pomiary. Aby działał właściwie, czujnik musi dobrze kontaktować się z masą (czyli -).

W systemie C-385 przekazuje on sygnały do wskaźnika, które informują operatora o bieżącym stanie układu chłodzenia. To niezwykle istotne, ponieważ właściwe funkcjonowanie czujnika zapobiega przegrzewaniu silnika, co z kolei mogłoby prowadzić do poważnych usterek.

Kompatybilność i rezystancja czujników

Czujniki współpracujące z wskaźnikiem C-385 różnią się przede wszystkim wartością oporności. Najpopularniejsze warianty to czujniki o rezystancji wynoszącej: 500 ohm oraz 220 ohm. Każdy z nich ma swoje unikalne zastosowanie, co wpływa na ich skuteczność w połączeniu z wskaźnikiem. Model 500 ohm, często wykorzystywany w traktorach URSUS, efektywnie monitoruje temperaturę w różnych warunkach roboczych. Z drugiej strony, czujnik 220 ohm jest zazwyczaj przypisany do konkretnych modeli, co może ograniczać jego zastosowanie w szerszym zakresie.

Rezystancja czujnika temperatury w modelu C-385 jest ściśle związana z temperaturą płynu chłodzącego. Przy około 25°C wynosi ona mniej więcej 220 ohm, natomiast przy wzroście temperatury następuje spadek tej wartości. Dla przykładu, przy 100°C rezystancja osiąga około 150 ohm. Warto zwrócić uwagę, że rezystancja może różnić się w zależności od producenta oraz konkretnego modelu czujnika, dlatego zawsze warto zapoznać się ze specyfikacjami technicznymi danego urządzenia.

Kluczowe jest, by odpowiednio dobierać czujniki do wskaźnika, aby uniknąć ewentualnych problemów z jego działaniem. Staranny wybór czujnika jest niezwykle ważny dla zapewnienia precyzyjnych pomiarów oraz efektywności systemu chłodzenia. Przed zakupem warto upewnić się, że czujnik jest zgodny z modelem wskaźnika C-385, co zagwarantuje niezawodność i dokładność wskazań temperatury. Dobrze dobrany czujnik gwarantuje stabilną i dokładną pracę wskaźnika C-385, co jest niezbędne dla efektywności systemu chłodzenia w traktorach URSUS. Dokładność pomiarów jest niezwykle istotna. Odpowiedni wybór czujników ma kluczowe znaczenie dla efektywności układu chłodzenia, a także dla zapobiegania przegrzewaniu silnika.

Podłączenie Wskaźnika Temperatury w Ciągniku

Ogólne zasady podłączenia

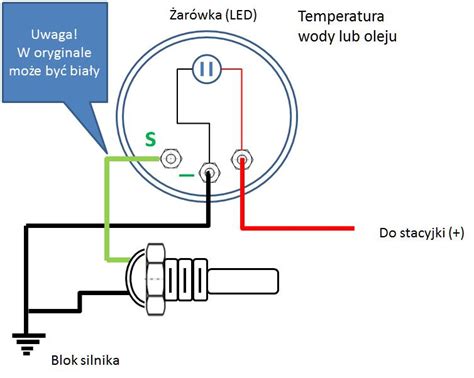

Wskaźnik temperatury wody, aby odpowiednio spełniał swoje funkcje, musi zostać prawidłowo zamontowany. We wskaźniku jest układ cewek i między nimi balansuje wahadełko. Pamiętaj, aby odpowiednio odczytać oznakowanie na wskaźniku: litera “S” oznacza czujnik (sygnał), natomiast “M” symbolizuje masę. Ponadto zapoznaj się ze wskazaniami producenta i postępuj zgodnie z nimi. Wskaźnik temperatury C-385 pracuje na napięciu 12V, co czyni go kompatybilnym z większością systemów elektrycznych typowych dla maszyn rolniczych. Dodatkowo, jego podświetlenie umożliwia komfortowy odczyt danych nawet w trudnych warunkach oświetleniowych.

Montaż wskaźnika w Ursus C-330

Aby podłączyć wskaźnik temperatury w Ursusie C-330, należy odkręcić deskę rozdzielczą, a następnie podłączyć okablowanie. Należy doprowadzić zasilanie do wskaźnika (+-), do czujnika podłączyć masę na obudowę, a z zacisku czujnika poprowadzić przewód sygnałowy do wskaźnika. Jeśli masz problem z samodzielnym montażem wskaźnika, nie ryzykuj. Jeśli nie chcesz podejmować się montażu samodzielnie, skontaktuj się z fachowcem, a ten z pewnością szybko, a zarazem bez problemu wykona niezbędne czynności. Jeśli jednak chcesz zaoszczędzić, dokonaj podłączenia wskaźnika temperatury w Ursusie C-330 we własnym zakresie.

Podłączenie wskaźnika w Ursus C-385

Aby prawidłowo zainstalować wskaźnik temperatury C-385, trzeba przejść przez kilka kluczowych etapów:

1. Umieść urządzenie na desce rozdzielczej traktora, co zapewni dobry widok i łatwy dostęp do odczytów.
2. Podłącz zasilanie 12V, które jest powszechnie stosowane w maszynach rolniczych.
3. Podłącz przewód od czujnika temperatury.
4. Upewnij się, że czujnik jest solidnie zamocowany w głowicy silnika, aby skutecznie mierzył temperaturę płynu chłodzącego.
5. Zapewnij dobry kontakt czujnika z masą, ponieważ nieprawidłowe połączenia mogą prowadzić do błędnych wskazań.

Zdecydowanie warto skorzystać z schematu podłączenia zawartego w instrukcji obsługi pojazdu, gdyż dokument ten dostarcza szczegółowych wskazówek dotyczących każdego etapu instalacji oraz właściwego podłączenia przewodów. Dbałość o szczegóły na tym etapie jest kluczowa dla efektywności i bezpieczeństwa działania wskaźnika temperatury C-385 oraz całego systemu chłodzenia w twoim traktorze.

Diagnostyka i Rozwiązywanie Problemów

Typowe objawy nieprawidłowego działania

Uszkodzony wskaźnik temperatury może znacząco wpłynąć na działanie układu chłodzenia. Najczęściej występujące objawy to:

• Błędne odczyty temperatury,
• Brak reakcji wskaźnika na zmiany temperatury,
• Wskazywanie maksymalnej lub minimalnej wartości,
• Migotanie wskazówki,
• Brak podświetlenia,
• Całkowity brak wskazań.

To z kolei prowadzi do mylnych wniosków na temat stanu silnika. Dodatkowo, uszkodzony czujnik może generować błędne informacje, co negatywnie wpływa na efektywność układu chłodzenia. Jeśli wskaźnik ciągle pokazuje maksymalne wartości, niezależnie od rzeczywistej temperatury, warto przeprowadzić diagnostykę i rozważyć wymianę urządzenia, aby zagwarantować prawidłowe działanie pojazdu. Uszkodzenie czujnika skutkuje nieprawidłowymi odczytami temperatury oraz obniżoną wydajnością układu chłodzenia.

Przyczyny błędnych wskazań (przykład z Zetora 5211)

W traktorze wskaźnik temperatury odgrywa kluczową rolę, pokazując, jaką temperaturę ma płyn chłodzący w silniku. Zazwyczaj wskazówka powinna znajdować się w środkowej części skali, co oznacza, że wszystko funkcjonuje prawidłowo. Dla większości modeli traktorów temperatura w optymalnym zakresie wynosi od 70°C do 90°C. Przekroczenie 100°C może wskazywać na przegrzewanie się silnika, co może prowadzić do poważnych uszkodzeń.

Niemiarodajne odczyty mogą być efektem awarii czujnika lub problemów z połączeniami elektrycznymi. Na przykładzie Zetora 5211 (rok produkcji 1988), posiadacz doświadczył nagłego wzrostu temperatury do 100 stopni podczas bronowania. Po zatrzymaniu okazało się, że 100 stopni było tylko na zegarze. Został wymieniony termostat wraz z czujnikiem temperatury, co chwilowo rozwiązało problem. Jednak później, za każdym razem, kiedy ciągnik zakołysał się na dołku, wskaźnik temperatury wody pokazywał 100-120 stopni. Nawet poprowadzenie oddzielnego kabla od czujnika do zegara nie pomogło, co sugerowało, że "zegar głupieje". Zauważono również ubytki płynu w chłodnicy spowodowane uszkodzoną pompą wody, która została wymieniona na oryginalną. Awaria pompy wody może mieć związek z błędnymi wskazaniami zegara.

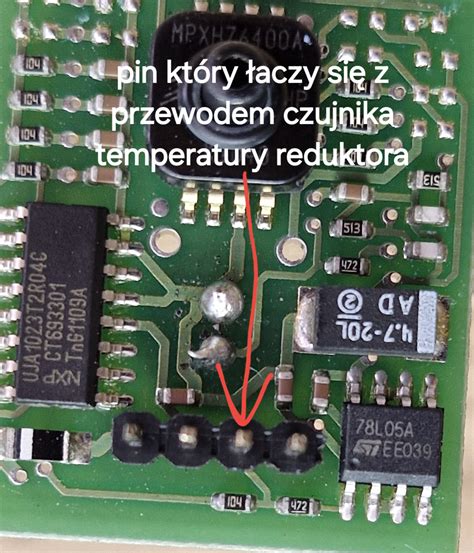

Inny użytkownik zgłosił problem, gdzie wskaźnik temperatury nie chciał się podnieść, mimo że "od niego idzie jeden kabel do czujnika temp.". Po sprawdzeniu samego wskaźnika (podając napięcie "na krótko", co spowodowało ruch wskazówki) i odkryciu, że na liczniku są ścieżki lutownicze, zdiagnozowano problem z podkładką, która nie stykała się ze ścieżką, co powodowało brak przejścia. Po naprawie tego połączenia, wskazówka zaczęła się podnosić po podaniu napięcia na kabel pod maską. To pokazuje, że problemy mogą tkwić w samej instalacji elektrycznej lub wskaźniku.

Testowanie i naprawa wskaźnika oraz czujnika

Aby sprawdzić wskaźnik, do wskaźnika doprowadza się zasilanie +- i do czujnika na obudowę - (masę), a z zacisku (sygnałowego) do wskaźnika. Jeśli przewód od czujnika zostanie zwarty do silnika (masy), to wskaźnik powinien powędrować na maksimum. Jeśli wskaźnik pokazuje minimum, oznacza to brak sygnału lub uszkodzenie. W przypadku konieczności wymiany czujnika kluczowe jest, aby był on kompatybilny z wskaźnikiem C-385, co zapewni pełną funkcjonalność oraz niezawodność całego systemu.

Monitowanie temperatury to podstawowy element zapewniający prawidłowe funkcjonowanie traktora, co unaocznia wagę czujników w diagnostyce oraz utrzymaniu maszyn rolniczych w doskonałym stanie technicznym. Zaleca się, aby operatorzy regularnie monitorowali działanie wskaźnika, co zapewni skuteczność układu chłodzenia. Wczesne reagowanie na wszelkie nieprawidłowości pozwoli zminimalizować straty i wydłużyć żywotność traktora. W przypadku nagłego wzrostu temperatury najlepiej natychmiast wyłączyć silnik, aby zminimalizować ryzyko poważnych usterek.

Problemy podczas instalacji

Instalacja wskaźnika temperatury C-385 może wiązać się z różnymi wyzwaniami, które mogą wpłynąć na prawidłowe funkcjonowanie urządzenia. Jednym z najczęstszych problemów jest brak zgodności czujnika z systemem, co prowadzi do błędnych pomiarów lub całkowitego braku wskazań. Dlatego niezwykle istotne jest dokładne sprawdzenie rezystancji czujnika temperatury - to kluczowy krok dla zapewnienia właściwej współpracy z wskaźnikiem. Innym ważnym aspektem jest poprawne podłączenie instalacji elektrycznej.

Często napotykanym utrudnieniem bywa również zamocowanie czujnika w głowicy silnika. Jeśli czujnik nie jest poprawnie zainstalowany, może nie mieć dobrego kontaktu z masą, co prowadzi do nieprawidłowych wskazań. Ponadto, nieodpowiednie dopasowanie gwintu czujnika do otworu w głowicy może skutkować nieszczelnościami, co negatywnie wpływa na efektywność układu chłodzenia. Ważne jest również, aby znaleźć właściwy schemat podłączenia, ponieważ różne modele mogą mieć odmienne wymagania dotyczące instalacji. Upewnienie się, że wszystkie komponenty są ze sobą kompatybilne i zgodne, stanowi klucz do zapewnienia zarówno bezpieczeństwa, jak i skuteczności działania traktorów.

Wybór i Konserwacja Elementów Układu Chłodzenia

Jak wybrać odpowiedni wskaźnik i czujnik

Kiedy już wiesz, jak podłączyć wskaźnik temperatury wody, czas dowiedzieć się, jak wybrać najlepszy model. Przede wszystkim należy zwrócić uwagę na materiały, z których powstał produkt. Powinien być wyprodukowany z wysokiej jakości tworzyw, cechujących się wytrzymałością i trwałością. Musi cechować się odpornością na zmiany temperatury czy niekorzystne warunki. Jego tarcza powinna być czytelna, aby w trakcie jazdy móc bez problemu skontrolować temperaturę wody. Wskaźniki temperatury wody do ciągnika najlepiej kupować z pewnych źródeł, oferujących sprzęty wysokiej jakości.

Wskaźnik temperatury C-385 ma średnicę montażową 60 mm, a wysokość wynosi 40 mm, co ułatwia instalację w traktorach. Model 500 ohm charakteryzuje się wyższą rezystancją, co pozwala mu funkcjonować w szerszym zakresie temperatur. Dzięki temu staje się bardziej uniwersalny w różnych warunkach działania. Wybór odpowiedniego czujnika dla wskaźnika C-385 jest kluczowy, gdyż nieprawidłowy dobór może skutkować błędnymi odczytami. Czujnik 500 ohm zapewnia bardziej precyzyjne pomiary w różnych temperaturach, podczas gdy czujnik 220 ohm może prowadzić do fałszywych wyników, zarówno w górę, jak i w dół.

Zalety stosowania profesjonalnych części

Profesjonalne wskaźniki temperatury, takie jak C-385, oferują szereg korzyści dla użytkowników maszyn rolniczych. Kluczowym atutem jest ich zdolność do dokładnego i niezawodnego mierzenia temperatury, co ma fundamentalne znaczenie dla efektywności układu chłodzenia. Dzięki precyzyjnym odczytom operatorzy zyskują możliwość szybkiego wykrywania problemów związanych z przegrzewaniem silnika, co umożliwia natychmiastowe podjęcie działań mających na celu zapobieżenie awariom.

Inną ważną cechą tych urządzeń jest ich trwałość w trudnych warunkach pracy. Wskaźnik C-385 często wyposażony jest w funkcję podświetlenia, co znacznie ułatwia odczyt danych w słabo oświetlonych miejscach. Taki element poprawia komfort pracy operatorów, co pozwala na szybsze podejmowanie decyzji w krytycznych sytuacjach. Korzystanie z profesjonalnych wskaźników temperatury przyczynia się również do oszczędności finansowych. Wczesne wykrywanie nieprawidłowości w działaniu silnika pozwala uniknąć kosztownych napraw i przestojów, co ma szczególne znaczenie w branży rolniczej, gdzie czas jest niezwykle cenny.

Dzięki solidnej konstrukcji i zaawansowanej technologii, profesjonalne wskaźniki temperatury oferują większą niezawodność w porównaniu z tańszymi zamiennikami. Gwarantują one nie tylko trwałość, ale i stabilność pomiarów, co jest istotne w wymagających warunkach pracy. Inwestując w wysokiej jakości wskaźnik, taki jak C-385, można zwiększyć bezpieczeństwo operacyjne oraz niezawodność działania, co jest kluczowe w codziennym użytkowaniu maszyn.

Wpływ na długotrwałe działanie ciągnika

Wskaźnik temperatury odgrywa kluczową rolę w efektywności układu chłodzenia traktorów, takich jak model C-385. Jego głównym zadaniem jest ścisłe monitorowanie temperatury płynu chłodzącego, co pozwala na bieżąco kontrolować układ chłodzenia. Taki nadzór jest niezwykle istotny dla zapewnienia bezpieczeństwa oraz niezawodności maszyn rolniczych. Dzięki temu wskaźnikowi możliwe jest szybkie identyfikowanie problemów, takich jak przegrzewanie silnika czy inne awarie mogące wpłynąć na funkcjonowanie silnika.

W momencie, gdy temperatura przekracza normę, operatorzy mogą podjąć stosowne działania prewencyjne, co znacząco zmniejsza ryzyko ewentualnych uszkodzeń. W ten sposób C-385 przyczynia się do długiej żywotności oraz efektywności maszyn rolniczych. W kontekście efektywnego zarządzania chłodzeniem, C-385 odgrywa kluczową rolę, wpływając na wydajność całego systemu. Monitorowanie temperatury w układzie chłodzenia, zwłaszcza w maszynach rolniczych, wspomaga wydłużenie żywotności silnika oraz całego pojazdu.
