W świecie maszyn rolniczych, a w szczególności w ciągnikach, kwestia kierunku obrotów poszczególnych komponentów, takich jak pompy hydrauliczne czy wałki odbioru mocy (WOM), ma kluczowe znaczenie dla prawidłowego funkcjonowania i kompatybilności z osprzętem. Niezrozumienie lub niewłaściwe określenie kierunku obrotów może prowadzić do poważnych problemów.

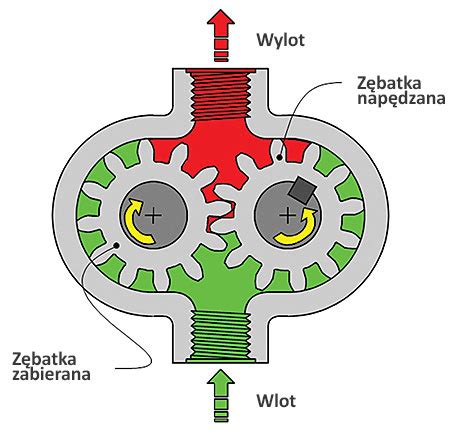

Rozpoznawanie Kierunku Obrotów Pomp Zębatych
Prawidłowe określenie kierunku obrotów pompy zębatej jest niezbędne przed jej montażem. Bywa, że na tylnej ściance pompy nabite są pewne oznaczenia oraz strzałka określająca kierunek tłoczenia. Oznaczenie to jest często w postaci łukowatej strzałki z półgrotem wskazującym kierunek obrotów wałka.
Warto je zaznaczyć, aby po demontażu pompy nie pomylić złącz, które mogą mieć taką samą średnicę.
Praktyczne Metody Identyfikacji
W większości pomp złącze ssące jest wyraźnie większe niż złącze tłoczne, jednak bardzo często zdarza się, że oba złącza są tej samej wielkości - tak jak w przypadku pomp do Władimirca T-25. Aby prawidłowo określić kierunek obrotów, należy pompę położyć na przyłączu ssącym i skierować tylną ścianką w kierunku obserwatora. W ten sposób jesteśmy w stanie szybko i poprawnie określić kierunek obrotów danej pompy.
Podobnie jak w przypadku pomp do T-25, ta metoda pozwala na rozróżnienie pomp o przeciwnych obrotach. Często na bocznych ściankach pomp można znaleźć również strzałki określające kierunek obrotów wałka napędowego, co dodatkowo ułatwia identyfikację.
Wyzwanie Lewych Obrotów Wałka Odbioru Mocy (WOM)
Problem lewych obrotów wałka odbioru mocy (WOM) w ciągnikach jest szczególnie odczuwalny, gdy próbuje się podłączyć osprzęt przeznaczony do prawych obrotów. Przykładowo, użytkownik posiadający ciągnik Suzue M1600 lub Mitsubishi D1450 z wałkiem o lewych obrotach (nawet z trzema prędkościami, wszystkie kręcą w lewą stronę) napotyka trudności przy podłączeniu glebogryzarki RSA1205 od Yanmara, która jest na 100% przeznaczona do prawych obrotów.
Rozwiązania dla Glebogryzarek i Innego Osprzętu
W przypadku niezgodności kierunku obrotów WOM i glebogryzarki, rozważane są następujące opcje:
- Jeśli glebogryzarkę kupiono u tego samego dilera co traktorek, zaleca się prosić o zwrot.
- Zostawienie maszyny tak, jak jest, spowoduje przeciwbieżne obroty glebogryzarki, co oznacza, że będzie "brała od dołu" w stosunku do kierunku jazdy i "brała do góry".
- Jeśli ramiona z wałkami od przekładni glebogryzarki są symetryczne i tej samej długości, można rozważyć przełożenie wałka i przekładni łańcuchowej na drugą stronę (z lewej na prawą).
- Dorobienie nowego wałka w glebogryzarce lub stworzenie przekładni WOM, która odwróciłaby kierunek obrotów. Należy jednak mieć na uwadze, że odwrócenie obrotów w glebogryzarce może mocno wpłynąć na jej żywotność.
Redukcja lub przejściówka końcówki wałka to najmniejszy problem. Należy jednak zwrócić uwagę na jakość takich redukcji, ponieważ niektóre z nich są wykonane z materiałów niskiej jakości, co może prowadzić do szybkiego zużycia wewnętrznych frezów nawet po kilkunastu godzinach pracy.
Elektro-pneumatyczne załączanie WOM Zetor 7211
Zmiana Kierunku Obrotów w Silnikach - Przykład "Dzika"
W kontekście starych silników, takich jak te z kultowego polskiego ciągnika „Dzik”, kwestia zmiany kierunku obrotów była kiedyś przedmiotem praktycznych modyfikacji. Zgodnie z informacjami od doświadczonych specjalistów z dawnego TOR-u (Techniczna Obsługa Rolnictwa), zmiana kierunku obrotów była możliwa poprzez zmianę zapłonu. Do obrotów w prawo stosowano prawe aparaty zapłonowe.
Historyczne Podejścia i Ich Ograniczenia
Rozważano również obrócenie tłoka o 180 stopni. Jednakże, należy pamiętać, że tłok jest specjalnie wyważony i posiada strzałkę wskazującą kierunek wydechu, co oznacza, że nie jest symetryczny. Strzałka na tłoku oznacza kierunek ułożenia w cylindrze, aby pierścienie nie uległy uszkodzeniu o okna. Dodatkowo, w wewnętrznej części tłoka często znajduje się nadlew, który faktycznie powoduje, że tłok jest niewyważony, co zapobiega tzw. „odbiciu”.
W starszych modelach Dzika, z aparatem zapłonowym w środku i gaźnikiem BVF, obrócenie tłoka o 180 stopni miało sens i było praktykowane. Jednak w obecnych modelach, z przerywaczem na zewnątrz, jest to niewykonalne, ponieważ pierścienie całkowicie eliminują proces zmiany obrotów. Do tego dmuchawa chłodząca dmucha odwrotnie, co negatywnie wpływa na efektywność chłodzenia silnika.
Dostosowanie Obrotów dla Innego Osprzętu (np. Rębak)
Problem niezgodności kierunku obrotów może pojawić się również przy nowszym osprzęcie, np. przy podłączeniu rębaka do ciągnika. Użytkownik poszukujący rozwiązania dla rębaka o nieznanym kierunku obrotów, który ma być napędzany przez ciągnik MTZ 82 (gdzie brak jest możliwości zmiany kierunku obrotów WOM), rozważa różne opcje.
Mechaniczne i Hydrauliczne Rozwiązania
Proponowane rozwiązania obejmują:
- Zastosowanie przekładni mechanicznej jednostopniowej z odpowiednim przełożeniem. Dobrym przykładem może być przekładnia od napędu pompy ładowacza Cyklop, która jest solidna i ma już frezy do przekaznika.
- Wykorzystanie skrzyni biegów od Żuka. Jest to opcja mocna, tania i pozwala na dopasowanie obrotów poprzez przełączanie biegów (np. II-III). Do wałka sprzęgłowego należałoby dospawać przekaźnik.
- Napęd hydrauliczny.
- W przyszłości, rozważane jest również użycie niezależnego silnika spalinowego do napędu osprzętu.
Rozwiązania te mają na celu umożliwienie pracy z osprzętem wymagającym przeciwnego kierunku obrotów, minimalizując ryzyko uszkodzenia maszyn.
