Zarządzanie zaopatrzeniem w wodę w gospodarstwie domowym lub rolnym to kluczowy element codziennego funkcjonowania. W zależności od potrzeb, stosuje się różne rozwiązania, od stacjonarnych zestawów hydroforowych zapewniających stałe ciśnienie w domowej instalacji, po wydajne pompy traktorowe, wykorzystujące moc ciągnika do nawadniania czy odwadniania terenów. Niniejszy artykuł przedstawia charakterystykę i zasady podłączania obu typów systemów, wskazując na ich różnice i komplementarne zastosowania.
Zrozumienie systemów zaopatrzenia w wodę
Czym jest zestaw hydroforowy i jak działa?
Hydrofor to centralny element instalacji wodnej zasilanej z przydomowej studni. Jego zadaniem jest magazynowanie wody w takich ilościach, jakich potrzebuje dane gospodarstwo. Dla czteroosobowej rodziny takim przyzwoitym minimum jest zbiornik o pojemności 150-200 litrów. Zestaw hydroforowy, nazywany w skrócie hydroforem, to zespół powiązanych ze sobą urządzeń, które umożliwiają uzyskanie oraz w efekcie utrzymanie stałego ciśnienia wody w przydomowej sieci wodociągowej obsługującej własne ujęcie wody, zapewniając komfort korzystania z kranów, prysznica czy instalacji ogrodowej niemal tak, jak w przypadku miejskiego wodociągu.

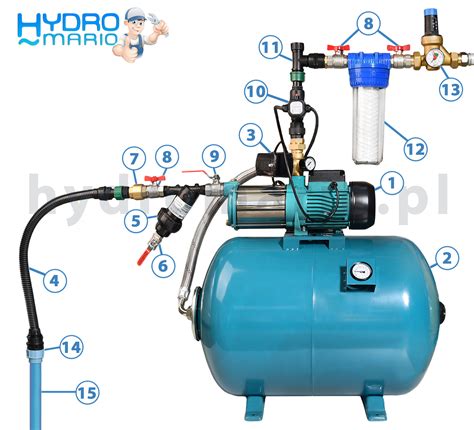

Konstrukcja typowego zestawu hydroforowego
Każdy zestaw hydroforowy składa się z kilku podstawowych elementów:
- Zbiornik hydroforowy: Magazynuje wodę i jest wyposażony w manometr pokazujący wartość ciśnienia w zbiorniku, a także specjalny zawór (odpowietrznik) umożliwiający dopompowanie powietrza w razie potrzeby. W instalacjach domowych najczęściej stosuje się nowoczesne zbiorniki hydroforowe przeponowe lub ocynkowane, dobierane pod kątem zapotrzebowania na wodę i częstotliwości załączania pompy. Zbiornik hydroforowy nie jest izolowany, co oznacza, że znajdująca się w nim woda zamarznie pod wpływem ujemnej temperatury.
- Pompa: Najczęściej wirnikowa, zasilana jedno- lub trójfazowym silnikiem elektrycznym. W przypadku studni, gdzie lustro wody znajduje się poniżej 9 metrów, zamiast klasycznej pompy ssącej stosuje się pompy głębinowe, które zanurza się bezpośrednio w wodzie.
- Presostat (wyłącznik ciśnieniowy): Steruje pracą pompy - automatycznie włącza urządzenie przy spadku ciśnienia w zbiorniku i wyłącza je przy osiągnięciu zadanego górnego ciśnienia. Wyłącznik ciśnieniowy zautomatyzuje pracę całej instalacji pompowej. Po ustawieniu konkretnych wartości załączania i wyłączania, pompa będzie się uruchamiać w momencie, gdy ciśnienie w instalacji spadnie poniżej zadanej wartości.
- Zawory: W skład zestawu wchodzą zawór bezpieczeństwa, zawory odcinające oraz zawory zwrotne, które odpowiadają za bezpieczeństwo instalacji, możliwość serwisowania oraz zapobieganie cofaniu się wody.
- Filtry: Chronią wirniki pompy przed zatarciem na skutek dostania się do środka zanieczyszczeń, np. piasku.
W bardziej rozbudowanych instalacjach zestaw bywa uzupełniony o dodatkowe filtry wstępne, armaturę odcinającą oraz elementy ułatwiające serwis, jak odpowietrzniki czy spusty techniczne. Dobrze zaprojektowany układ nie tylko zapewnia stabilne ciśnienie, ale również ułatwia późniejszą eksploatację i konserwację.

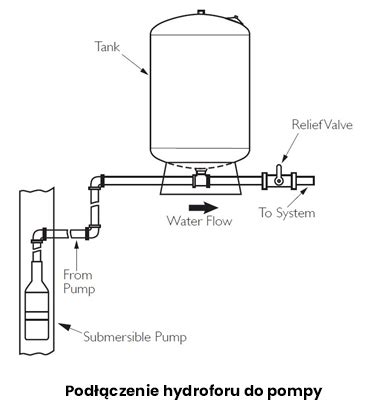

Jak działa zestaw hydroforowy?
Zasada działania hydroforu przeponowego jest bardzo prosta. Kiedy pompa zostanie uruchomiona, wówczas do zbiornika wtłaczana jest woda. Dochodzi wtedy do wzrostu ciśnienia znajdującego się w zbiorniku powietrza. Jego objętość zaczyna się zmniejszać, a tym samym gaz się spręża. W momencie, gdy wartość ciśnienia osiągnie określoną wartość, presostat wyłącza pompę. W czasie poboru wody, znajdujące się pod pewnym ciśnieniem powietrze wypycha ciecz ze zbiornika, co skutkuje spadkiem jej poziomu i prowadzi do obniżenia ciśnienia powietrza. W momencie odkręcenia kranu poziom wody w hydroforze zmniejsza się, a ciśnienie powietrza spada. Kiedy ciśnienie osiąga minimalny ustalony poziom, presostat ponownie włącza pompę i cały cykl pracy powtarza się od początku. Takie cykle powtarzają się non stop naprzemiennie. Prawidłowe ustawienie progów załączenia i wyłączenia jest kluczowe dla trwałości instalacji oraz komfortu użytkownika.

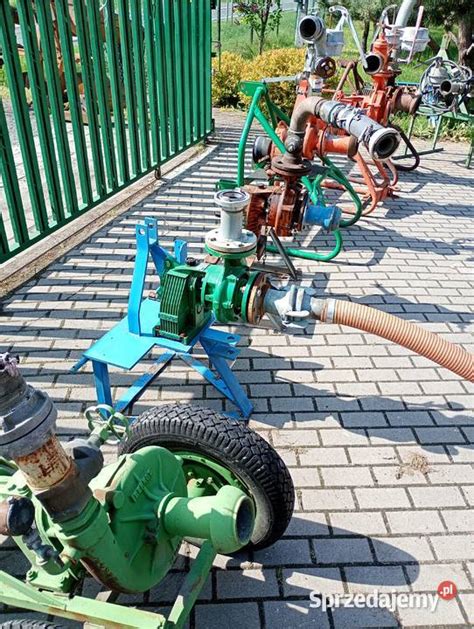

Pompy traktorowe: mobilne rozwiązania wodne
Pompy traktorowe to specjalistyczne urządzenia do pompowania wody, które czerpią energię bezpośrednio z ciągnika rolniczego. Różnią się konstrukcją od wielu popularnych typów pomp, takich jak głębinowe lub zanurzeniowe. Pompa traktorowa, w przeciwieństwie do większości modeli pomp, nie jest wyposażona w silnik napędzający jej wirnik. Do napędu służy wałek odbioru mocy (WOM), za pomocą którego przekazywana jest energia mechaniczna z ciągnika do skrzyni przekładniowej o odpowiednio dobranym przełożeniu.
Montaż i charakterystyka
Urządzenie jest niezwykle wydajne, w związku z czym jego masa jest dość wysoka. W celu bezpiecznego i stabilnego montażu pompy, producenci osadzają urządzenia na solidnej, metalowej ramie. Jest ona wyposażona w trzypunktowy układ zawieszenia, który pozwala na montaż pompy w ciągniku rolniczym. Jednostopniowa samossąca pompa traktorowa odśrodkowa musi zostać zalana wodą przed jej użyciem; nie zapomnij o wypełnieniu wodą również węża ssącego.
Zastosowania pomp traktorowych
Pompy traktorowe należą do urządzeń powszechnie stosowanych w rolnictwie. Używa się ich do nawadniania oraz odwadniania areałów uprawnych w zależności od aktualnych potrzeb. Nawadnianie pól uprawnych to jedna z podstawowych funkcji pompy traktorowej. Urządzenia pochodzące od renomowanych producentów osiągają niezwykle wysoką wydajność w tłoczeniu wody, która może sięgać nawet 1000 l/min. Natomiast maksymalna zdolność ssania wynosi najczęściej ok. 7 metrów.
Wysoka wydajność pomp traktorowych czyni je wyjątkowo przydatnymi w sytuacjach awaryjnych, takich jak powódź czy zalanie. Dzięki posiadaniu pompy traktorowej, możesz wykonywać wiele czynności związanych z tłoczeniem wody na Twoim gospodarstwie rolnym. Pompy traktorowe przystosowane do pracy z wodą brudną cechują się bardzo wysoką wytrzymałością na zabrudzenia. Dzięki temu możesz szybko wypompować brudną wodę z pól, wykopów lub zalanych pomieszczeń. Solidna konstrukcja oraz wykonanie z najwyższej jakości materiałów sprawia, że zastosowania pomp traktorowych mogą być jeszcze szersze, obejmując tłoczenie gnojówki czy szamba.
Ponieważ pompy traktorowe uznanego producenta, takiego jak IBO, mają standaryzowane złącza i odbiornik mocy w postaci WOM, montaż urządzenia jest możliwy do wielu popularnych modeli ciągników rolniczych. Z kolei dzięki solidnej ramie, na której umocowana jest pompa traktorowa, praca z jej wykorzystaniem jest bezpieczna nawet w wymagających warunkach.
Instalacja zestawu hydroforowego w domu
Montaż hydroforu, niezależnie od tego, czy jest to podłączenie do pompy głębinowej, czy hydroforowej, nie jest czynnością skomplikowaną i każdy właściciel pompy sobie z nim poradzi, jednak należy pamiętać o szczególnych zasadach, aby całość pracowała z odpowiednią wydajnością. Prawidłowa instalacja poszczególnych elementów jest gwarancją wydajnej i właściwej pracy całego zestawu, ponieważ całość ściśle ze sobą współpracuje.
Wybór miejsca montażu hydroforu
Zanim przystąpisz do instalacji zestawu hydroforowego, wybierz odpowiednie miejsce w budynku. Powinno być to pomieszczenie, w którym nawet zimą temperatury są dodatnie. Pozwoli to uniknąć potencjalnych problemów z najbardziej wrażliwymi elementami konstrukcji, które mogą zostać zniszczone przez zamarzającą wodę. Sprawdzą się piwnice, kotłownie lub specjalne pomieszczenia techniczne.
Warto także zadbać o:
- możliwość swobodnego dojścia do pompy i zbiornika w celu przeglądów i napraw,
- odpowiednią wentylację - szczególnie przy mocniejszych silnikach,
- wygodne odprowadzenie ewentualnych wycieków (kratka ściekowa, odpływ awaryjny),
- stabilne i równe podłoże, które ograniczy drgania i hałas.
Jeśli zbiornik hydroforowy ma zostać zamontowany w oddaleniu od studni, to pamiętaj o ułożeniu rury ssawnej poniżej strefy przemarzania gruntu - bezpieczna głębokość to między 1,60 a 1,80 metra, w zależności od regionu kraju.

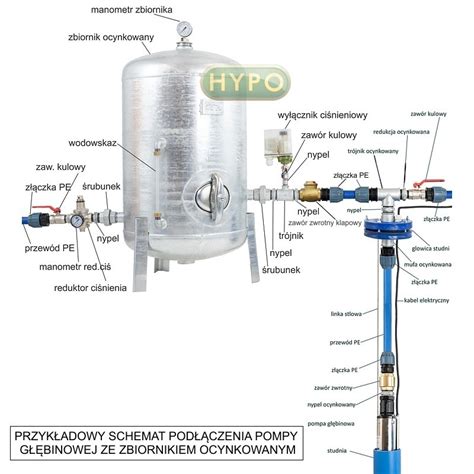

Montaż hydroforu krok po kroku
Instalacja hydroforu dzieli się na kilka etapów, które mogą się od siebie różnić w zależności od zakupionej pompy do wody. Poniżej przedstawiamy procedurę stosowaną w przypadku montażu zestawu hydroforowego z pompą ssącą. W przypadku zastosowania pompy głębinowej schemat połączeń po stronie studni będzie inny, ale zasada pracy całego układu - bardzo podobna.
1. Zainstaluj rurę ssawną w studni i podłącz ją do pompy
Na początek wpuść do studni rurę zasysającą wodę, zakończoną koszem ssącym oraz zaworem zwrotnym. Końcówka przewodu ssącego powinna mieć zamontowany zawór zwrotny oraz specjalne sitko, aby zabezpieczyć zestaw przed zanieczyszczeniami, które mogą znajdować się w wodzie. Kosz ssący skutecznie zabezpiecza urządzenie przed ewentualnymi większymi nieczystościami, które mogą się dostać do zestawu hydroforowego. Zawór zwrotny z kolei zapobiega cofaniu się wody do studni. Pamiętaj, aby uszczelnić połączenia pomiędzy rurą ssawną oraz koszem i zaworem - nieszczelności na ssaniu są jedną z najczęstszych przyczyn problemów z zassaniem wody.
Jeśli studnia znajduje się w sporej odległości od budynku, zakop rurę poniżej głębokości przemarzania gruntu. Dodatkowo, do połączenia rury ssawnej i rury doprowadzającej wodę do budynku możesz zastosować trójnik. Ułatwisz sobie w ten sposób wszelkie potencjalne prace serwisowe i naprawcze, gdyż takie połączenie znacząco ułatwia odkręcanie i wyjmowanie rury ssawnej ze studni. Trzecie ramię trójnika musisz zaopatrzyć w zawór, który z kolei pozwala na szybkie odpowietrzanie rur i zalanie przed pierwszym uruchomieniem pompy do wody. W przypadku pompy głębinowej rurę zasysającą wodę należy umieścić w studni.
2. Zainstaluj zawór zwrotny na zbiorniku hydroforowym
Kiedy rura ssawna jest już zainstalowana, podłącz zawór zwrotny do zbiornika hydroforowego. Dokładnie uszczelnij połączenie za pomocą taśmy teflonowej. Zawór ma za zadanie chronić pompę przed cofaniem się wody ze zbiornika hydroforowego i tzw. uderzeniami hydraulicznymi, które mogą skrócić żywotność instalacji. Zawór zwrotny zwyczajowo montuje się za pompą głębinową - zapobiega on cofaniu się wody ze zbiornika do studni. Jednak dla bezpieczeństwa dobrze będzie zamontować taki zawór również zaraz za zbiornikiem przeponowym. Wówczas praktycznie eliminujemy ryzyko wystąpienia problemu cofania się wody nawet wtedy, gdy jeden z zaworów ulegnie awarii. Możesz pominąć ten etap, jeśli zdecydujesz się kupić zintegrowany zestaw hydroforowy bądź hydrofor kompaktowy, w którym zbiornik został fabrycznie podłączony do pompy do wody.
3. Zabezpiecz pompę przed pracą na sucho
Praca na sucho (sytuacja, w której pompa zasysa powietrze, a nie wodę) w sytuacji mocnego obniżenia poziomu wody w studni jest niebezpieczna i może skutkować trwałym uszkodzeniem pompy. Właśnie dlatego do hydroforu powinieneś zainstalować specjalne zabezpieczenie przed suchobiegiem, które natychmiast zatrzyma pracę pompy w sytuacji, kiedy zabraknie wody w Twojej studni. Jeśli studnia nie jest wystarczająco wydajna, poziom wody dynamicznie obniża się w trakcie pracy pompy, to konieczne może się okazać zamontowanie zabezpieczenia przed biegiem jałowym.
W zależności od typu instalacji mogą to być elektroniczne sterowniki przepływu, przekaźniki kontroli prądu czy czujniki poziomu wody w studni. Warto dobrać rozwiązanie dopasowane do rodzaju pompy oraz częstotliwości jej pracy - szczególnie w instalacjach intensywnie eksploatowanych.
4. Zainstaluj zawór kulowy
W przypadku wystąpienia awarii, zawór kulowy odcina dopływ wody do instalacji domowej. Uszczelnij jego gwinty za pomocą taśmy teflonowej i przykręć we właściwym miejscu do instalacji zabezpieczającej hydrofor przed suchobiegiem, którą również warto wcześniej uszczelnić. Zastosowanie zaworu kulowego pozwoli odciąć zbiornik hydroforowy od instalacji wewnętrznej, co przyda się np. podczas serwisowania. Dobrą praktyką jest zastosowanie co najmniej kilku zaworów odcinających - przed hydroforem, za hydroforem i na wybranych odgałęzieniach instalacji.
5. Zainstaluj rurę zasilającą sieć wodociągową w domu
Kiedy zamontujesz zawór kulowy, możesz się zabrać za przykręcanie rury doprowadzającej wodę do instalacji. Rura powinna zostać zainstalowana powyżej zaworu kulowego, dzięki czemu znacznie prostsze stanie się ewentualne odcięcie dopływu wody do instalacji w momencie wystąpienia awarii. Ostatnim etapem jest wpięcie hydroforu do instalacji domowej przy pomocy złączki i rury PE. Na tym etapie warto także zdecydować, czy część instalacji będzie pracowała grawitacyjnie, czy w pełni pod ciśnieniem.
6. Połącz rurę ssawną z hydroforem i uruchom system
Teraz czas na podłączenie rury ssawnej do właściwego króćca w hydroforze. Najczęściej wykonuje się to pośrednio poprzez dodatkową giętką rurę. Jeśli instalacja w budynku, do którego jest doprowadzana woda, została poprawnie „obliczona”, a zastosowane przyłącza na to pozwalają, możesz zrezygnować z montażu elastycznych łączników. Wszystkie gwinty musisz jednak dobrze uszczelnić, a następnie mocno ze sobą skręcić, aby w miejscach połączeń nie dochodziło do zasysania powietrza. Kiedy wszystkie elementy zestawu hydroforowego są zainstalowane i uszczelnione, można przystąpić do uruchomienia układu. Na sam koniec należy pamiętać, aby przed pierwszym uruchomieniem zestawu hydroforowego zalać pompę oraz instalację i dopiero wtedy wykonać próby rozruch. Sprawdź również, czy presostat załącza i wyłącza pompę w zadanym zakresie ciśnień oraz czy w instalacji nie pojawiają się niepokojące odgłosy (stukanie, szarpanie, częste załączanie). Na koniec należy pamiętać o dwóch rzeczach. Pompa do wody i hydrofor będą sprawnie działać tylko wówczas, jeśli zostaną poprawnie podłączone. Nawet najlepsze urządzenia, źle zainstalowane, mogą szybko ulec awarii, powodować spadki ciśnienia, problemy z odpowietrzaniem instalacji czy kłopoty z ciągłym załączaniem się pompy.
Typowe błędy przy podłączaniu hydroforu
Uniknięcie poniższych błędów znacząco wydłuża żywotność całego układu i poprawia komfort korzystania z wody w domu:
- brak dokładnego uszczelnienia połączeń po stronie ssawnej i zasysanie powietrza,
- nieprawidłowa średnica rur (zbyt mała średnica powoduje duże straty ciśnienia),
- montaż zestawu w nieogrzewanym pomieszczeniu bez zabezpieczenia przed mrozem,
- brak zabezpieczenia przed pracą na sucho,
- nieprawidłowe ustawienie progów ciśnienia w presostacie, co prowadzi do zbyt częstego załączania pompy.
W razie wątpliwości zawsze warto skonsultować projekt instalacji z doświadczonym instalatorem lub doradcą technicznym.
Integracja i zastosowanie: hydrofory i pompy traktorowe w gospodarstwie
Hydrofory i pompy traktorowe stanowią dwa odmienne, lecz często komplementarne rozwiązania w zarządzaniu wodą w gospodarstwie. Podczas gdy tradycyjny zestaw hydroforowy z pompą elektryczną jest przeznaczony głównie do zapewnienia stałego ciśnienia wody w stacjonarnej instalacji domowej, pompy traktorowe oferują mobilne i wydajne rozwiązania do zastosowań rolniczych na dużą skalę.
Pompy traktorowe, dzięki napędowi z wałka odbioru mocy (WOM) ciągnika, są idealne do zadań wymagających wysokiej wydajności, takich jak nawadnianie pól, odwadnianie zalanych terenów czy przepompowywanie dużych ilości wody. Ich mobilność i możliwość zasilania z dowolnego ciągnika rolniczego sprawiają, że są niezastąpione w pracach polowych. Mogą one również służyć do napełniania dużych zbiorników retencyjnych lub cystern, z których woda może być następnie dystrybuowana do mniejszych systemów.
W gospodarstwach domowych, które posiadają własne ujęcie wody, hydrofor jest kluczowy dla komfortowego dostępu do bieżącej wody pod stałym ciśnieniem. Jeśli dom nie ma podłączenia do ogólnej sieci kanalizacyjnej to jedynym rozwiązaniem, aby mieć w nim stały dostęp do bieżącej wody, jest pompowanie jej z własnego ujęcia za pomocą zestawu hydroforowego. Choć zestaw hydroforowy nie jest bezpośrednio podłączany do ciągnika w celu zasilania, to w szerszym kontekście zarządzania wodą na farmie oba systemy mogą się uzupełniać, obsługując różne aspekty zapotrzebowania na wodę.
