Czym jest mechanizm różnicowy?
Mechanizm różnicowy, często nazywany dyferencjałem, to kluczowy element układu napędowego każdego pojazdu, w tym ciągnika. Jego głównym zadaniem jest umożliwienie kołom napędowym obracania się z różnymi prędkościami. Jest to niezbędne podczas skręcania, ponieważ koło zewnętrzne musi pokonać dłuższą drogę niż koło wewnętrzne, a różnica prędkości wynikająca z tej różnicy w drodze jest równoważona przez mechanizm różnicowy.
Działanie mechanizmu różnicowego opiera się głównie na zazębieniu między przekładnią planetarną a kołem słonecznym, aby swobodnie rozdzielać moc z wału wejściowego na koła po obu stronach. Zasada działania jest taka, że strona, która ma mniejszy opór koła, otrzyma więcej mocy. To oznacza, że gdy jedno koło pracuje na biegu jałowym, a drugie się nie obraca, koło po stronie biegu jałowego otrzyma prawie 100 procent mocy, wykonując bezużyteczną pracę, którą często nazywamy poślizgiem i pracą na biegu jałowym.
Rola i działanie blokady mechanizmu różnicowego
Aby zapobiec obracaniu się kół po jednej stronie i rozprowadzić wystarczającą moc do koła, które naprawdę potrzebuje napędu, inżynierowie zastosowali blokadę mechanizmu różnicowego. Blokada ta jest powszechną konfiguracją w modelach 6×4 i jest używana głównie w środowiskach o złożonych warunkach drogowych.
Blokada mechanizmu różnicowego służy do zablokowania mechanizmu różnicowego koła. Gdy jedno z kół napędowych pojazdu traci przyczepność, blokada mechanizmu różnicowego może je szybko zablokować, umożliwiając obracanie się obu kół z tą samą prędkością. Kiedy jedna strona koła pracuje na biegu jałowym, co powoduje utratę mocy, blokada mechanizmu różnicowego łączy koła po obu stronach. Można sobie wyobrazić zablokowaną oś napędową jako całość połączoną twardą stalową rurą. W tym czasie prędkość obrotowa kół po obu stronach musi być równa, to znaczy, jeśli lewe koło obraca się, prawe koło powinno również kręcić się po okręgu, aby koło po stronie lądowania mogło uzyskać wystarczającą moc i pomóc pojazdowi płynnie wyjść z kłopotów.
Kiedy blokada mechanizmu różnicowego jest zablokowana, wał napędowy jest unieruchamiany (włączony) za pomocą zębatego koła zębatego, aby uzyskać efekt blokady, umożliwiając w ten sposób płynne ruszanie pojazdu. Na tym etapie jest to również stosunkowo bardziej stabilna i niezawodna forma blokady mechanizmu różnicowego.
Czym jest blokada mechanizmu różnicowego i jak działa? Wyjaśnia Eaton.
Prawidłowe użycie i ryzyko związane z blokadą mechanizmu różnicowego
Blokada mechanizmu różnicowego nie przypomina skrzyni biegów z synchronizatorem, dlatego prędkość kół zębatych po obu stronach nie zostanie automatycznie zsynchronizowana. Z tego powodu przed użyciem blokady mechanizmu różnicowego należy zatrzymać pojazd, a następnie ją włączyć.
Po włączeniu blokad międzykołowych i międzyosiowych mechanizmów różnicowych lampka kontrolna na liczniku zacznie migać, a pojazd będzie mógł jechać do przodu. Zadaniem blokady mechanizmu różnicowego między kołami jest utrzymywanie stałej prędkości kół po obu stronach, natomiast blokady mechanizmu różnicowego międzyosiowego - utrzymywanie stałej prędkości obu osi napędowych. Gdy druga oś obraca się i ślizga, międzyosiowa blokada mechanizmu różnicowego blokuje ją z drugą przekładnią, utrzymując tę samą prędkość. To znaczy, gdy blokada międzyosiowego mechanizmu różnicowego jest zablokowana, założeniem obrotu tej nieuziemionej osi jest to, że inne uziemione osie obracają się synchronicznie, a uziemiona oś może rozprowadzić wystarczającą moc, aby pojazd mógł płynnie wyjść z kłopotów.
Jednakże, po wydostaniu się pojazdu z kłopotów, kierowca powinien zwolnić blokadę mechanizmu różnicowego na czas. W przeciwnym razie koła po obu stronach zawsze pozostaną sztywne, a kiedy pojazd skręca, koła po obu stronach nie mogą wytworzyć odpowiedniej różnicy prędkości, co prowadzi do szarpania, poślizgu, nadmiernego zużycia opon, a co gorsza - do niszczenia podłoża i obciążania układu napędowego.
Najczęstsze awarie mechanizmów różnicowych i ich objawy
Mechanizm różnicowy, w szczególności w ciągnikach i traktorkach, jest narażony na różnego rodzaju uszkodzenia. Regularna kontrola i świadome użytkowanie to podstawa profilaktyki.
Stuki, zgrzyty i szarpanie przy skręcaniu
Jednym z najbardziej niepokojących objawów uszkodzenia mechanizmu różnicowego są głośne stuki, zgrzyty i szarpanie, które pojawiają się szczególnie podczas skręcania. Najczęściej winowajcą jest zużycie kół zębatych, zarówno satelitów, jak i kół koronowych, które znajdują się wewnątrz dyferencjału. Te elementy pracują pod dużym obciążeniem, a ich ciągła praca, szczególnie w trudnych warunkach, prowadzi do stopniowego ścierania się zębów.
Szarpnięcia podczas jazdy
Jeśli ciągnik szarpie podczas jazdy, zwłaszcza przy zmianie kierunku lub podczas dodawania i odejmowania gazu, może to świadczyć o uszkodzonych łożyskach mechanizmu różnicowego. Łożyska odpowiadają za płynne obracanie się wałków i kół zębatych. Kiedy ulegną zużyciu, pojawiają się luzy, które objawiają się właśnie szarpaniem i nierówną pracą napędu.
Wycieki oleju
Plamy oleju pod ciągnikiem to kolejny częsty problem. Najczęściej odpowiedzialne za to są zużyte uszczelniacze (simeringi). Uszczelniacze te zapobiegają wydostawaniu się oleju przekładniowego na zewnątrz i dostawaniu się zanieczyszczeń do wnętrza mechanizmu. Z czasem guma traci swoją elastyczność, pęka lub twardnieje, tracąc swoje właściwości.
Utrata napędu
W skrajnych przypadkach, gdy mechanizm różnicowy ulegnie poważnemu uszkodzeniu, ciągnik może całkowicie stracić napęd. Może to być spowodowane pęknięciem obudowy dyferencjału, całkowitym zniszczeniem kół zębatych lub awarią wałków. Tak poważne uszkodzenia często są wynikiem nagłego uderzenia (np. o przeszkodę) lub długotrwałego ignorowania wcześniejszych objawów zużycia.
Diagnostyka problemów z mechanizmem różnicowym
Możesz przeprowadzić prosty test, aby ocenić stan mechanizmu różnicowego. Najpierw unieś tył maszyny za pomocą podnośnika lub solidnych klocków, tak aby koła napędowe znalazły się swobodnie w powietrzu. Spróbuj obrócić jednym z kół napędowych. Powinno ono obracać się swobodnie, a drugie koło powinno kręcić się w przeciwnym kierunku z taką samą prędkością. Jeśli oba koła kręcą się z tym samym oporem lub w tym samym kierunku, może to oznaczać problem z dyferencjałem.
Regularna kontrola poziomu i jakości oleju przekładniowego to absolutna podstawa dbania o mechanizm różnicowy i całą przekładnię. Zaniedbanie tego aspektu jest jedną z najczęstszych przyczyn awarii. Poziom oleju powinien być zgodny z zaleceniami producenta, a zbyt niski poziom oznacza niedostateczne smarowanie. Olej powinien być czysty - jeśli zauważysz plamy oleju pod ciągnikiem, kluczowe jest zlokalizowanie źródła wycieku, sprawdzając uszczelniacze półosi i obudowę przekładni.
Nadmierne luzy na kołach napędowych lub podczas poruszania półosiami mogą wskazywać na uszkodzone łożyska w mechanizmie różnicowym lub zużycie wieloklinu na półosiach. Po uniesieniu kół, spróbuj poruszać kołem na boki, aby ocenić luzy.
Naprawa i konserwacja mechanizmu różnicowego
Dobrą wiadomością jest to, że niektóre typowe usterki mechanizmu różnicowego można naprawić samodzielnie, przy niewielkich nakładach finansowych. Wymiana oleju to podstawowa czynność konserwacyjna, którą każdy właściciel ciągnika powinien regularnie wykonywać. Koszt oleju to kilkadziesiąt złotych. Jeśli problemem są wycieki, wymiana uszczelniaczy (simeringów) jest stosunkowo prostą operacją.
Jeśli problemem jest zużycie kół zębatych lub uszkodzone łożyska, naprawa staje się bardziej skomplikowana. W takich przypadkach konieczna może być regeneracja mechanizmu różnicowego, która polega na demontażu przekładni, wymianie zużytych elementów (zębatek, łożysk) i ponownym złożeniu. W wielu nowoczesnych ciągnikach dyferencjał jest integralną częścią skrzyni biegów (transaxle). W przypadku poważnego uszkodzenia dyferencjału, pęknięcia obudowy lub gdy regeneracja jest nieopłacalna, jedynym rozwiązaniem staje się wymiana całej przekładni. Jest to najdroższa opcja, a koszt nowej przekładni może wahać się od 1500 zł do nawet kilku tysięcy złotych, w zależności od modelu ciągnika i marki. Znalezienie odpowiednich części zamiennych do mechanizmu różnicowego czy całej przekładni jest kluczowe, a można je nabyć w autoryzowanych serwisach lub specjalistycznych sklepach internetowych.
Specyfika problemów z mechanizmem różnicowym w ciągniku "Dzik"
W przypadku ciągnika "Dzik 2" użytkownicy często borykają się z problemem zużywającego się wałka atakującego i koła talerzowego. Materiał, z jakiego były wytwarzane przekładnie główne w Dzikach, jest niewątpliwie złej jakości, co prowadzi do wyłuszczonych i wygniecionych zębów zarówno na kole, jak i na ataku. Użytkownicy zauważają, że skrzynia biegów, mimo niewielu śladów zużycia, ma zużyty wałek atakujący.
Rozwiązania i modyfikacje dla "Dzika"
Wielu właścicieli "Dzika" poszukuje skutecznych rozwiązań problemu zużycia mechanizmu różnicowego. Wśród nich popularny stał się "patent" z zastosowaniem części od Fiata 126p (popularnie zwanego "Maluch"). Przekładnia od 126p została zaprojektowana i wykonana do przenoszenia dużo większej mocy i momentu obrotowego niż występujący w Dziku, ponadto do jej wykonania użyto nowocześniejszych materiałów. To powinno zniwelować fakt, że zazębienia będą pracowały w przeciwnym kierunku. Użytkownicy, którzy dokonali takiej przeróbki, nie zgłaszają zasadniczej różnicy użytkowej w porównaniu z oryginałem, a naprawione ciągniki funkcjonują poprawnie przez lata.
Dorobienie tych części (koła talerzowego i wałka atakującego) jest niestety nieopłacalne, z kosztami wahającymi się od 1800 do 2500 zł. Stąd przeróbka na części od 126p staje się atrakcyjną alternatywą, zwłaszcza że używane, dobrej jakości wałki atakujące do Dzika są trudne do zdobycia, a regeneracja starych części często jest niemożliwa. W Dzikach 2 stosowano dwa rodzaje wałka atakującego: o zębach prostych i o zębach skośnych (typ angielski). Zastosowanie kół zębatych z zębami skośnymi byłoby sensowniejsze ze względu na wytrzymałość.
Ważne jest również pilnowanie nakrętek w sprzęgle przekaźnika (ich odkręcenie powoduje przesuwanie wałka atakującego, co prowadzi do złego zazębienia lub tarcia czołem wałka), dbanie o łożyska (mające po 40 lat, wymagają wymiany) oraz używanie blokad mechanizmu różnicowego zgodnie z zasadami. Istotne jest również stosowanie właściwego, gęstego oleju, zgodnego z oryginalnymi zaleceniami, oraz idealna regulacja mechanizmu.

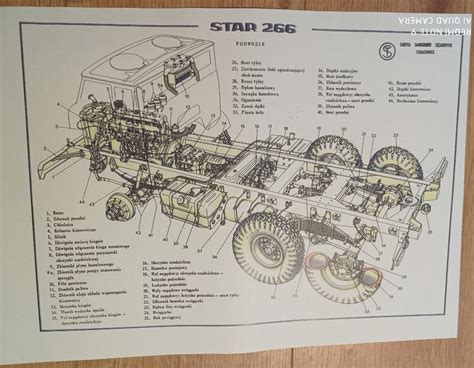

Problemy z blokującym się mostem w ciągniku samoróbce (most Star 266)
Użytkownicy ciągników samoróbek, np. z silnikiem Andoria S15 i mostem od Stara 266, mogą doświadczać problemu częstego blokowania się mostu, co uniemożliwia skręt i utrudnia pracę. Taka sytuacja może być szczególnie problematyczna, gdy ciągnik stał przez długi czas (np. 15 lat) w garażu.
Diagnostyka i zalecane działania dla mostu Star 266
W przypadku mostu Star 266, który często się blokuje, pierwszym krokiem diagnostycznym jest sprawdzenie i ewentualna wymiana oleju. Mosty Star często borykały się z wyciekami, najczęściej przy flanszy wałka ataku, co mogło doprowadzić do braku oleju w układzie. Brak oleju lub jego niewłaściwa jakość po długim postoju może prowadzić do zatarcia i blokowania elementów.
Lokalizacja blokady w mostach Star mogła być realizowana na dwa sposoby: za pomocą siłownika pneumatycznego przykręconego do dekla lub poprzez wyprowadzony pręt z mostu do siłownika pneumatycznego na ramie. W opisywanym przypadku blokada znajdowała się po lewej stronie dyferencjału, nad półosią, w postaci pręta z przyspawaną rączką i sprężyną. Należy upewnić się, że mechanizm blokady nie jest zazębiony mechanicznie, co można zaobserwować od góry.
Zaleca się spuszczenie starego oleju z mostu, zmierzenie jego ilości (jeśli w ogóle był) i ponowne zalanie świeżym. Następnie, jeśli problem się powtarza, konieczne może być rozłożenie mostu, jego dokładne wypłukanie (w celu usunięcia piasku i kamieni, które mogły się dostać do środka), wymiana wszystkich łożysk, skasowanie luzów i uszczelnienie wszelkich dziur. Dostęp do wnętrza mostu często wymaga odcięcia go od ramy. Po dokładnej regeneracji i właściwym użytkowaniu ciągnik powinien działać bez problemów.
Ogólne wskazówki dotyczące eksploatacji i konserwacji
Aby zminimalizować ryzyko uszkodzeń mechanizmu różnicowego i całej przekładni, należy przestrzegać kilku podstawowych zasad:
- Unikaj przeciążania ciągnika: Nie próbuj przewozić ciężkich ładunków ani kosić bardzo wysokiej, gęstej trawy na najwyższych obrotach silnika.
- Płynne ruszanie: Staraj się ruszać płynnie, bez gwałtownego dodawania gazu, zwłaszcza na śliskiej nawierzchni.
- Używaj właściwego oleju przekładniowego: Producenci często zalecają konkretne rodzaje oleju, na przykład popularny olej 80W90 klasy GL-5. W przypadku przekładni hydrostatycznych mogą być wymagane specjalne, dedykowane oleje. Użycie niewłaściwego oleju może prowadzić do szybkiego zużycia elementów, przegrzewania, a nawet zatarcia.
- Regularna wymiana oleju: Częstotliwość wymiany oleju zależy od zaleceń producenta, typu przekładni oraz intensywności użytkowania. Ogólna zasada mówi, że olej w przekładni należy wymieniać co najmniej raz w roku, a w przypadku intensywnego użytkowania lub pracy w trudnych warunkach nawet częściej.
