Artykuł ten skupia się na problematyce podłączenia rozrusznika i akumulatora w ładowarce Komatsu WA 470, przedstawiając ogólne zasady oraz wskazówki pomocne w diagnozowaniu problemów elektrycznych.
Podstawy instalacji elektrycznej w maszynach Komatsu
W maszynach Komatsu, podobnie jak w innych urządzeniach budowlanych, instalacja elektryczna jest złożona i składa się z wielu komponentów. Zgłaszane problemy często dotyczą
Typowe komponenty i ich rola
- Akumulatory: źródło zasilania dla całego systemu elektrycznego, w tym rozrusznika.
- Rozrusznik: kluczowy element odpowiedzialny za uruchomienie silnika.
- Alternator: ładuje akumulator i zasila systemy elektryczne podczas pracy silnika. Problemy z podłączeniem obrotomierza do koparko-ładowarki Komatsu mogą wynikać z różnic w wyjściach alternatora (np. IND, AUX, 6/7V zamiast standardowych D+ i W).
- Płytki sterujące: jak "KE 636 Hydraulic Timer" (KE-636-2, Asia SF-313V.94V-0 AC-003) i "KE 633 Voltage Selector" (KE-633-2 obok MDK 21HB 1) są odpowiedzialne za sterowanie różnymi funkcjami maszyny, w tym układami hydraulicznymi. Producent schematów do tych płytek często nie udostępnia, a cena nowych jest zaporowa.
- Włączniki i przełączniki: odpowiadają za aktywację różnych funkcji, takich jak światła, wycieraczki czy grzanie powietrza.
- Bezpieczniki: chronią obwody elektryczne przed przeciążeniem.

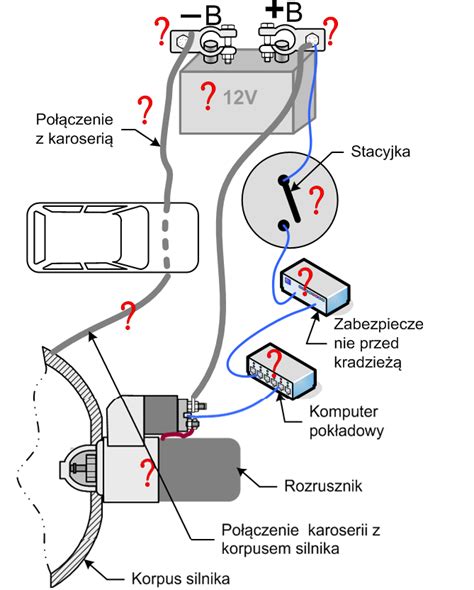

Schemat podłączenia rozrusznika i akumulatora
Dla ładowarki Komatsu WA 470, numer fabryczny H50478, kluczowe jest zrozumienie ogólnej logiki podłączenia akumulatora do rozrusznika. Akumulator (lub akumulatory, jeśli system jest 24V) łączy się z rozrusznikiem za pomocą grubych przewodów o niskiej rezystancji, aby zapewnić odpowiedni prąd rozruchowy.
Kroki podłączenia
- Podłączenie klem akumulatora:
- Klema ujemna (masa) akumulatora łączy się z masą pojazdu (ramą lub silnikiem). Do tego celu można użyć klemy, zacisku akumulatora ujemnego ołowianego lub mosiężnego ujemnego 50 mm.
- Klema dodatnia akumulatora łączy się z głównym terminalem rozrusznika.
- Podłączenie rozrusznika:
- Główny kabel dodatni z akumulatora podłącza się do dużego terminala na rozruszniku.
- Drugi, cieńszy przewód (sygnałowy) prowadzi od stacyjki (lub przekaźnika rozrusznika) do mniejszego terminala elektromagnesu rozrusznika. Aktywacja tego przewodu (podanie napięcia ze stacyjki) powoduje załączenie rozrusznika.
- Grzałka powietrza i kontrolka: Po włączeniu stacyjki powinna włączyć się grzałka podgrzewająca powietrze i jednocześnie powinna zaświecić się odpowiednia kontrolka sygnalizująca podgrzewanie. Po około 8-10 sekundach kontrolka powinna migać, co oznacza, że można odpalać.
Diagnostyka i rozwiązywanie problemów
Podstawy rozwiązywania problemów elektrycznych
Częste problemy elektryczne w maszynach Komatsu wymagają systematycznej diagnostyki. Poniżej przedstawiono przykłady problemów zgłaszanych przez użytkowników:
Problemy z układem hydraulicznym a elektryka
Problem z układem hydraulicznym, w którym jedna sekcja odpowiedzialna za sterowanie siłownikiem ramienia jest zablokowana, a jeden siłownik na ramieniu mimo to się otwiera, może mieć podłoże elektryczne, np. w sterowaniu zaworami hydraulicznymi. Takie sytuacje wymagają szczegółowej analizy połączeń i płytek sterujących, takich jak "KE 636 Hydraulic Timer".
Problemy z obrotomierzem i alternatorem
W przypadku problemów z podłączeniem obrotomierza w koparko-ładowarce Komatsu, gdzie na alternatorze występują wyjścia IND, AUX, 6/7V zamiast D+ i W, kluczowe jest ustalenie, które z tych wyjść odpowiada za sygnał obrotów. Napięcia powyżej 14V w IND i AUX po odpaleniu mogą świadczyć o poprawnym ładowaniu, ale niekoniecznie o sygnale dla obrotomierza.
Awarie sterowników i płytek drukowanych
W przypadku spalenia tranzystorów szeregowych czy innych elementów na płytkach drukowanych, takich jak KE-636-2 czy KE-633-2, konieczna jest szczegółowa analiza układu. Czasem problem może leżeć w nieodpowiednim filtrowaniu zasilania (np. dla układu 555) lub niewłaściwym doborze elementów (np. triaki zamiast tyrystorów w układach przełączających). Indukcyjności połączeń mogą również generować szpilki napięcia, uszkadzając komponenty.
Potrzeba schematów
Wielokrotnie zgłaszana jest potrzeba schematów instalacji elektrycznej do różnych modeli Komatsu, takich jak Komatsu PC14R, Komatsu PC 240, Komatsu WB 97 S5 czy wózków widłowych Komatsu. Dostępność DTR (Dokumentacji Techniczno-Ruchowej) w oryginalnej papierowej formie jest również poszukiwana. Schematy te są niezbędne do prawidłowej diagnostyki i naprawy, zwłaszcza w przypadku skomplikowanych układów.
Ogólne wskazówki dotyczące bezpieczeństwa i diagnostyki
- Zawsze odłączaj akumulator przed rozpoczęciem prac przy instalacji elektrycznej.
- Używaj odpowiednich narzędzi i sprzętu ochronnego.
- Sprawdzaj ciągłość przewodów i ich izolację.
- Weryfikuj wartości napięć i prądów za pomocą multimetru.
- Zwracaj uwagę na jakość połączeń - luźne klemy lub zaśniedziałe styki są częstą przyczyną problemów.
