Pasek klinowy jest kluczowym elementem napędu wielu maszyn, w tym kosiarek i traktorków. Jego prawidłowe działanie zapewnia efektywne przenoszenie mocy. Jednakże, zjawisko ślizgania się paska po rolkach napędowych jest częstym problemem, który może prowadzić do szeregu awarii i kosztownych przestojów. W niniejszym artykule szczegółowo omówimy przyczyny tego zjawiska oraz sposoby jego diagnozowania i naprawy.
Mechanizm poślizgu paska klinowego
Poślizg paska klinowego występuje wtedy, gdy tarcie pomiędzy bokami paska a rowkiem koła pasowego jest niewystarczające do przeniesienia wymaganego momentu obrotowego. W takiej sytuacji pasek porusza się względem koła z mniejszą prędkością, a energia kinetyczna zamienia się w ciepło. Długotrwały poślizg prowadzi do przegrzewania materiału paska, jego wypalania, a także uszkodzenia wewnętrznych wzmocnień. W konsekwencji może to skutkować skróceniem żywotności paska i innych elementów układu napędowego.
Objawy poślizgu paska
Objawy poślizgu paska klinowego zazwyczaj manifestują się w sposób zauważalny dla użytkownika. Początkowo można zaobserwować charakterystyczne piszczenie, które pojawia się zwłaszcza podczas rozruchu lub w momentach zwiększonego obciążenia. Następnie mogą wystąpić chwilowe wahania mocy lub spadek prędkości obrotowej napędzanych elementów. Dodatkowe symptomy to nagrzewanie się koła pasowego, a także wyczuwalny, charakterystyczny zapach spalonej gumy. Jeśli poślizg utrzymuje się przez dłuższy czas, może dojść do uszkodzenia łożysk, ponieważ poślizg zwiększa siły poprzeczne działające na łożysko, prowadząc do jego przegrzewania i deformacji koszyka. W takich przypadkach uszkodzenie paska jest jedynie początkiem większego problemu.
Najczęstsze przyczyny poślizgu paska klinowego
Istnieje kilka kluczowych czynników, które mogą prowadzić do poślizgu paska klinowego. Zrozumienie tych przyczyn jest fundamentalne dla skutecznego zapobiegania i usuwania problemu.
1. Niewłaściwe napięcie paska
Zbyt słabo napięty pasek jest jedną z najczęstszych przyczyn poślizgu. Pasek przenosi moc dzięki dociskowi swoich boków do rowka koła pasowego. Niewystarczające napięcie powoduje, że powierzchnie robocze nie generują wystarczającej siły tarcia. Problem ten często pojawia się po wymianie paska, gdy montaż odbywa się "na oko", bez uwzględnienia wymaganego ugięcia lub bez zastosowania odpowiedniego napinacza. Luźny pasek zaczyna się ślizgać, zwłaszcza podczas rozruchu i pod dużym obciążeniem, co początkowo objawia się piszczeniem, a następnie nagrzewaniem i utworzeniem się szklistej powierzchni bocznej, która uniemożliwia dalszą pracę.
Z drugiej strony, zbyt mocno napięty pasek również może prowadzić do poślizgu. Nadmierne napięcie powoduje deformację paska, zwiększa tarcie wewnętrzne gumy i może doprowadzić do rozciągnięcia lub uszkodzenia linek wzmacniających. Pasek traci swoją elastyczność i gorzej dopasowuje się do rowka koła. Zamiast równomiernego przylegania, dochodzi do pracy punktowej lub krawędziowej, co skutkuje szybkim nagrzewaniem się paska wzdłuż jego bocznych powierzchni. W skrajnych przypadkach sztywny pasek może "podskakiwać" na kole pasowym, cyklicznie tracąc kontakt z rowkiem i znacząco zwiększając poślizg.

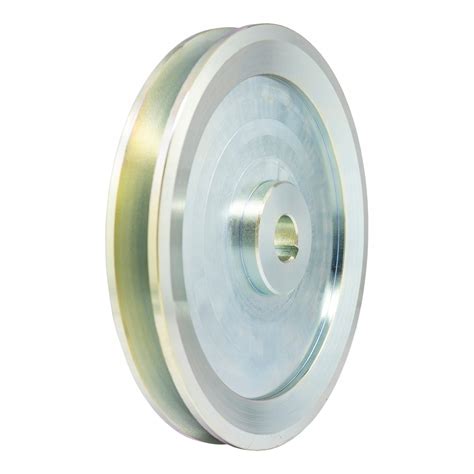

2. Zużycie lub uszkodzenie koła pasowego
Koło pasowe, mimo swojej prostoty, jest elementem często pomijanym podczas diagnostyki, a jego stan ma kluczowy wpływ na współpracę z paskiem. W maszynach rolniczych i ogrodniczych koła pasowe pracują w trudnych warunkach, narażone na intensywne zapylenie, co prowadzi do ich powolnego polerowania i ścierania rowka. Zużyty rowek może stać się zbyt gładki, a nawet wklęsły, co uniemożliwia paskowi skuteczne "zaczepienie" się. Jeśli rowek jest zbyt szeroki, pasek opiera się głównie na swojej dolnej części, zamiast na bokach, co uniemożliwia prawidłowe przenoszenie momentu obrotowego, ponieważ pasek klinowy przenosi moc głównie bokami.
Uszkodzony lub zniekształcony rowek koła pasowego spowoduje poślizg nawet przy idealnie dobranym pasku. Ważne jest, aby profil paska klinowego odpowiadał profilowi rowka. Niewłaściwy profil paska (za szeroki lub za wąski) również prowadzi do problemów. Za szeroki pasek będzie pracował tylko na krawędziach, a za wąski spadnie zbyt głęboko, zmniejszając kąt styku i powodując poślizg pod obciążeniem. Niewłaściwy profil powoduje także nierównomierne zużycie i przegrzewanie paska, a także nieosiowe obciążenie, które z czasem odbija się na łożyskach.
3. Zanieczyszczenia na powierzchniach roboczych
Oleje, smary, wilgoć, błoto i pył są jednymi z największych wrogów efektywnego tarcia. Nawet cienka warstwa oleju lub smaru między paskiem a kołem pasowym może zmniejszyć przyczepność o kilkadziesiąt procent. W maszynach rolniczych wycieki hydrauliczne, zabrudzenia organiczne lub pył z przenoszonych materiałów mogą osadzać się na paskach, tworząc lepki film, który uniemożliwia prawidłowe tarcie. Zjawisko poślizgu spowodowane zanieczyszczeniami może pojawić się nawet po krótkim kontakcie paska z olejem. Guma pod wpływem zanieczyszczeń zaczyna się nagrzewać, zmieniając swoją strukturę i nabierając połyskującą, szklistą powierzchnię. Taki pasek zazwyczaj nie odzyskuje już swoich właściwości i wymaga wymiany.
4. Zużycie i starzenie się paska
Z czasem paski klinowe tracą swoje właściwości. Materiał gumowy ulega utlenianiu, wzmocnienia mogą się rozciągać, a powierzchnia boczna staje się gładka. Zużyty pasek ma mniejszy współczynnik tarcia i nawet przy prawidłowym napięciu pracuje nierównomiernie. Jest to szczególnie widoczne w maszynach pracujących w trybie ciągłym. Pęknięcia, spłaszczenia, odbarwienia lub wykruszenia to oznaki zużycia, które znacząco zmniejszają powierzchnię styku paska z rowkiem, zwiększając ryzyko poślizgu. Stan paska należy oceniać nie tylko wizualnie, ale także na podstawie jego zachowania podczas pracy.
5. Niewłaściwy dobór pasków w układach wielopaskowych
W układach, gdzie pracuje kilka pasków klinowych równolegle, poślizg może pojawić się, gdy paski nie są identyczne pod względem długości, profilu lub sprężystości. Sytuacja jest częsta, gdy wymienia się tylko jeden pasek z zestawu lub stosuje się paski różnych producentów. Nawet niewielka różnica w długości powoduje, że jeden pasek pracuje pod większym obciążeniem, podczas gdy pozostałe mają mniejszy udział w przenoszeniu mocy. W profesjonalnych zastosowaniach paski dobiera się parami lub kompletami o tej samej specyfikacji, najlepiej z tej samej partii produkcyjnej.

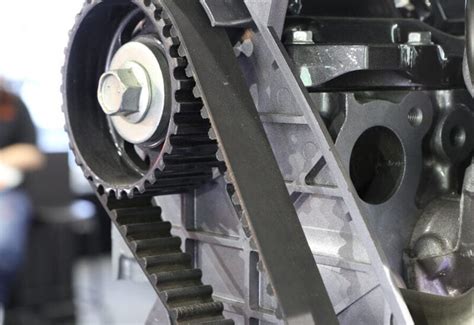

6. Niewspółosiowość kół pasowych
Jedną z najtrudniejszych do zdiagnozowania przyczyn poślizgu jest niewspółosiowość kół pasowych. Jeśli koła nie są ustawione idealnie równolegle lub znajdują się w różnych płaszczyznach, pasek zaczyna pracować pod kątem. Powoduje to jego nierównomierne ścieranie oraz cykliczne utraty kontaktu z rowkiem. Niewspółosiowość może wynikać ze zużycia łożysk, przesunięcia osi po uderzeniu, niewłaściwego montażu lub odkształcenia konstrukcji maszyny. Objawy to przemieszczanie się paska na boki, nierównomierne nagrzewanie i szybsze zużycie po jednej stronie.
Diagnostyka i naprawa poślizgu paska
Skuteczna diagnostyka poślizgu paska klinowego powinna obejmować szereg kroków, pozwalających zidentyfikować źródło problemu.
Kroki diagnostyczne
- Obserwacja objawów: Zwróć uwagę na piszczenie, nagrzewanie, zapach gumy, wahania prędkości obrotowej, a także widoczne dymienie przy dużym obciążeniu.
- Kontrola stanu paska: Sprawdź, czy pasek nie jest popękany, postrzępiony, spłaszczony, odbarwiony lub wykruszony. Oceń jego powierzchnię pod kątem szklistości.
- Inspekcja kół pasowych: Oceń stan rowków kół pasowych pod kątem zużycia, wyślizgania lub deformacji. Sprawdź, czy nie ma na nich zanieczyszczeń.
- Pomiar napięcia paska: Zweryfikuj, czy napięcie paska jest zgodne z zaleceniami producenta. Zbyt luźny lub zbyt mocno napięty pasek wymaga regulacji.
- Sprawdzenie współosiowości: Upewnij się, że koła pasowe są prawidłowo ustawione względem siebie.
- Ocena czystości: Sprawdź, czy na pasku i kołach pasowych nie ma olejów, smarów, błota lub innych zanieczyszczeń.
- Kontrola łożysk: W przypadku podejrzenia uszkodzenia łożysk, sprawdź, czy nie mają nadmiernych luzów lub nie pracują głośno.
Procedury naprawcze
Po zidentyfikowaniu przyczyny poślizgu, należy podjąć odpowiednie kroki naprawcze:
- Regulacja napięcia paska: Jeśli pasek jest zbyt luźny, należy go dociągnąć. W przypadku zbyt mocnego napięcia, rozluźnij go. Pamiętaj, że nowe paski mogą wymagać ponownej regulacji po krótkim okresie pracy.
- Wymiana lub naprawa kół pasowych: W przypadku silnego zużycia lub uszkodzenia kół pasowych, należy je wymienić na nowe o odpowiednim profilu i wymiarach.
- Czyszczenie powierzchni: Dokładnie oczyść paski i koła pasowe z wszelkich zanieczyszczeń, zwłaszcza olejów i smarów.
- Wymiana paska: W przypadku zużycia, uszkodzenia lub zatłuszczenia, pasek należy wymienić na nowy, zgodny ze specyfikacją producenta. W układach wielopaskowych wymieniaj wszystkie paski jednocześnie.
- Korekta niewspółosiowości: W przypadku stwierdzenia niewspółosiowości, należy dokonać niezbędnych regulacji lub napraw elementów mocujących koła pasowe.
- Rozważenie modernizacji: W maszynach wymagających wysokiej mocy, warto rozważyć przejście na paski wąskoprofilowe lub łączone, które lepiej znoszą obciążenia.
Jak wymienić PASEK NAPĘDOWY w kosiarce Stiga Husqvarna Nac Mcallister MTD Viking
Regularna konserwacja, czyszczenie i kontrola stanu elementów układu napędowego są kluczowe dla zapobiegania poślizgowi paska klinowego i zapewnienia długiej oraz bezawaryjnej pracy maszyny.
